小判形ライナープレート立坑の計算は、立坑に等分布荷重が作用するものとして「半円アーチ部の座屈に対する検討」、「曲げおよび圧縮力に対する検討」により、ライナープレート板厚計算および補強リング、縦梁および支保工の計算を行います。
計算タイプは、支保工タイプ（縦梁、腹起し、切梁使用）および補強リングタイプ（縦梁、切梁使用）の２タイプで、それぞれ補強リングの併用を考慮しての検討が可能で、『 ライナープレート設計・施工マニュアル　平成15年８月　コルゲート・ライナー技術協会』にも対応しています。

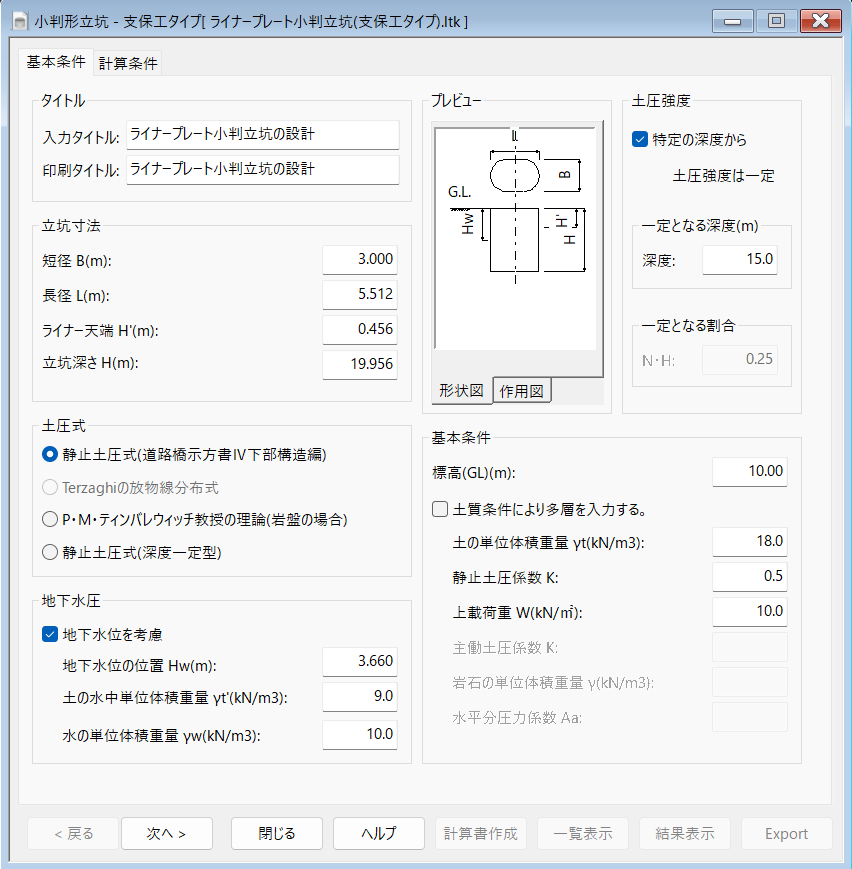

立坑寸法

短径:

計算を行う小判形ライナーの任意の短径を入力可能。

長径:

計算を行う小判形ライナーの任意の長径を入力可能。

ライナー天端:

地表面からライナーの設置位置までの寸法が入力可能。

立坑深さ:

計算を行う小判形ライナーの任意の立坑深さを入力可能。

土圧式・地下水圧・土圧強度・基本条件

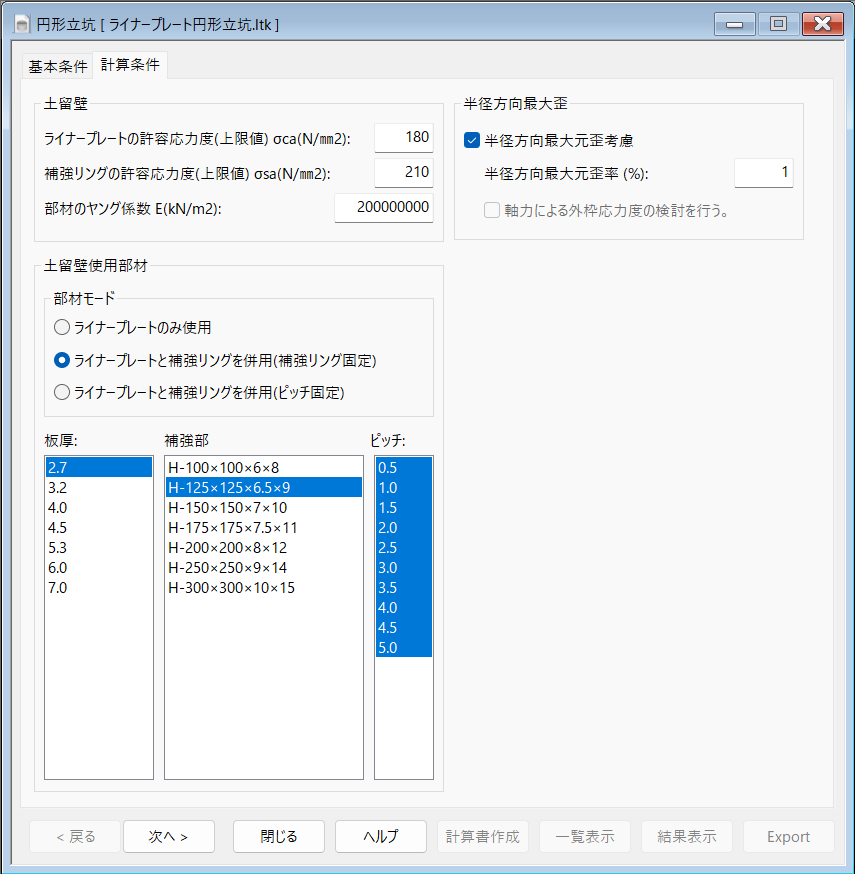

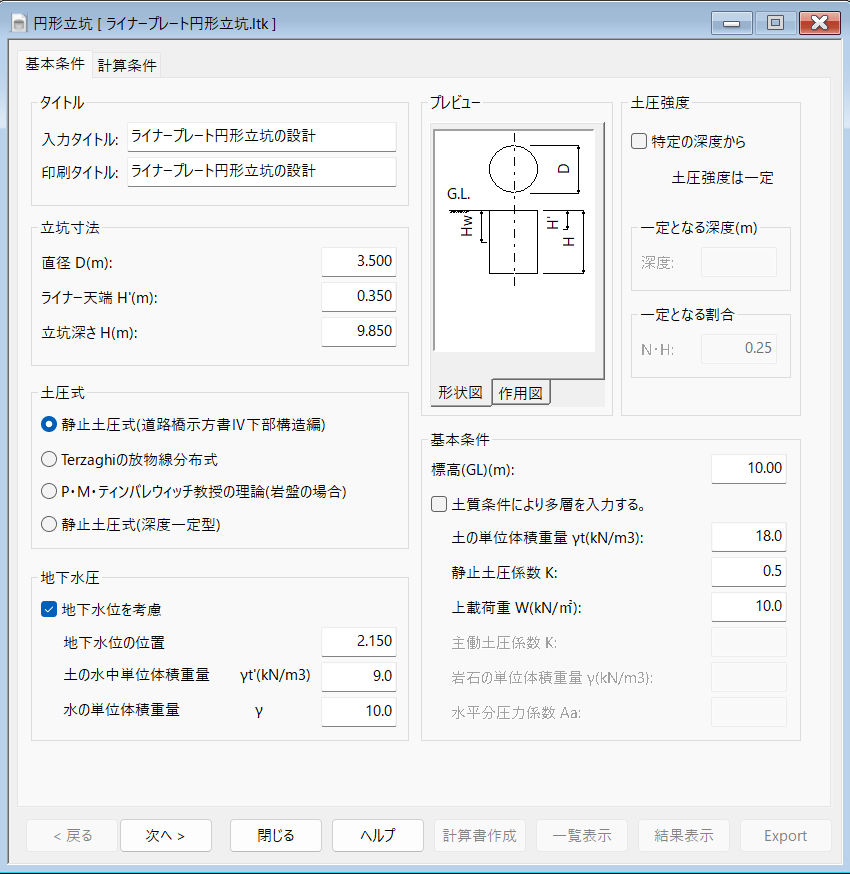

円形ライナープレート立坑の計算と同様の設定が可能。

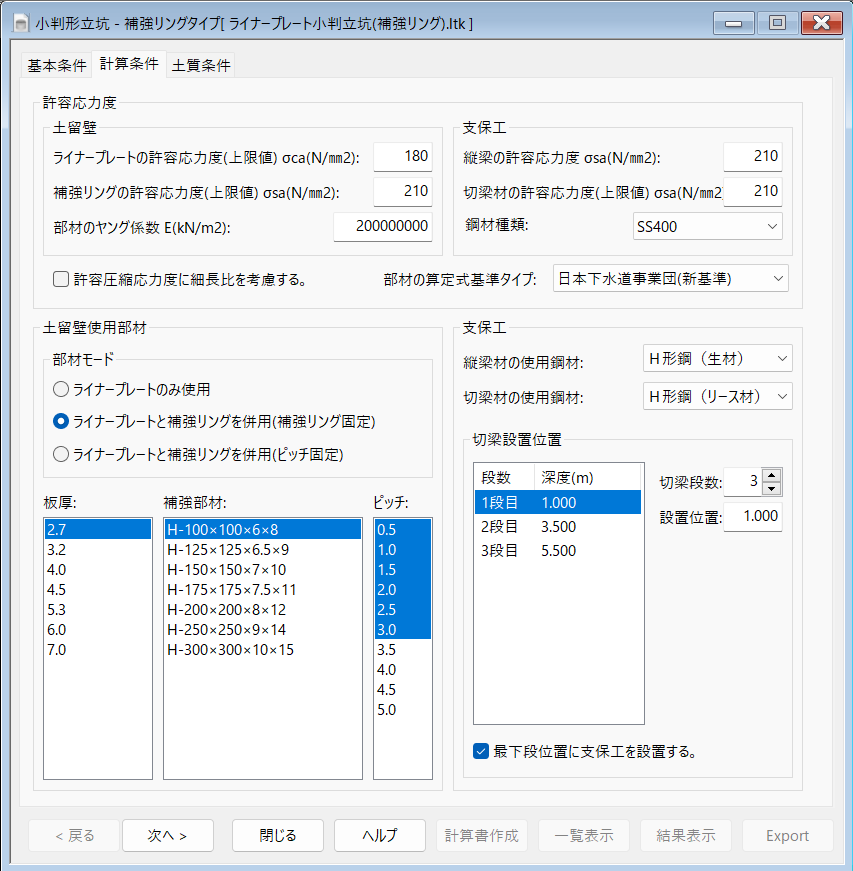

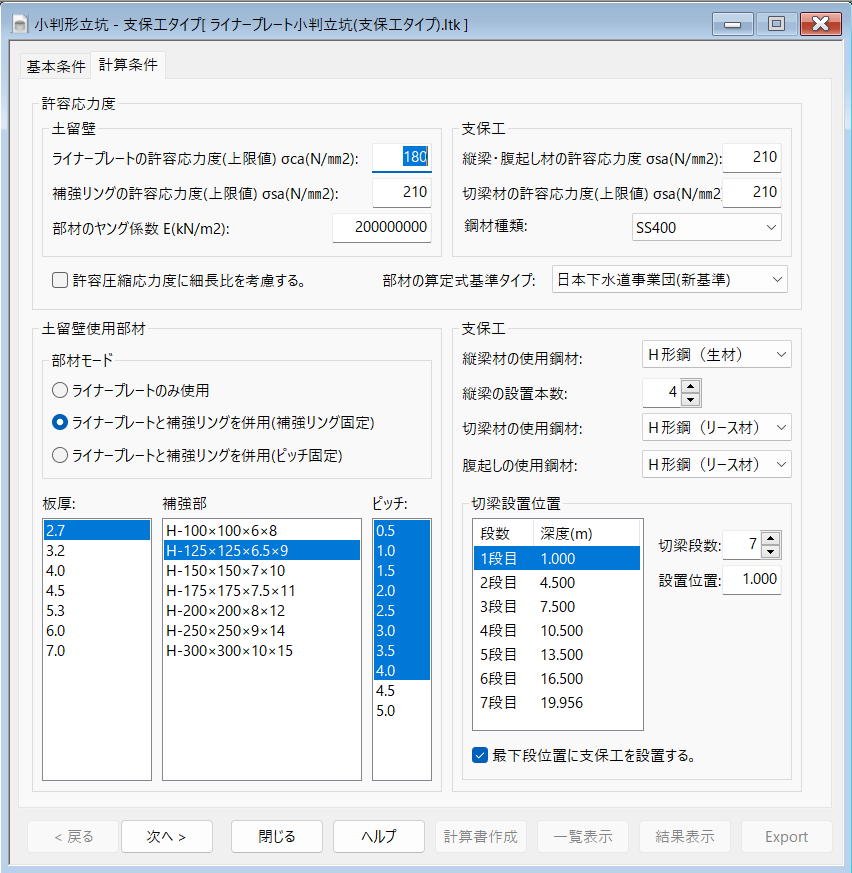

設計条件

許容応力度:

ヤング係数を入力可能。
ライナープレート、補強リング、縦梁・腹起し材、切梁材（上限値）の許容応力度の入力および切梁材算定式を「日本下水道事業団」および「日本道路協会」の２タイプから選択可能。
許容圧縮応力度に細長比を考慮することも可能。

土留壁使用部材:

「ライナープレートのみ使用した場合」、「ライナープレートと補強リング部材を固定した場合」、「ライナープレートと補強リングの配置間隔を固定した場合」の３タイプによりライナーのスケジュールを自動決定が可能。

縦梁材:

縦梁本数（２～７本）および縦梁材の使用鋼材の選択が可能。

支保工:

切梁材および腹起し材の使用鋼材の選択が可能。
切梁設置位置を任意に設定可能。（掘削底面位置での支保工の計算を省略可能）

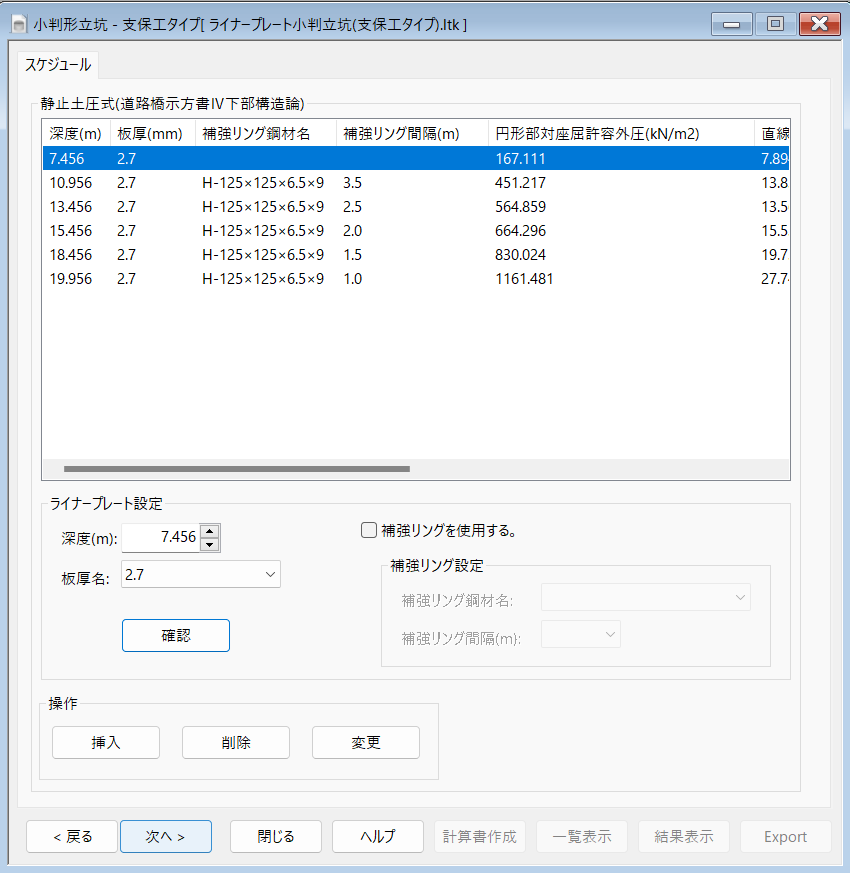

スケジュール

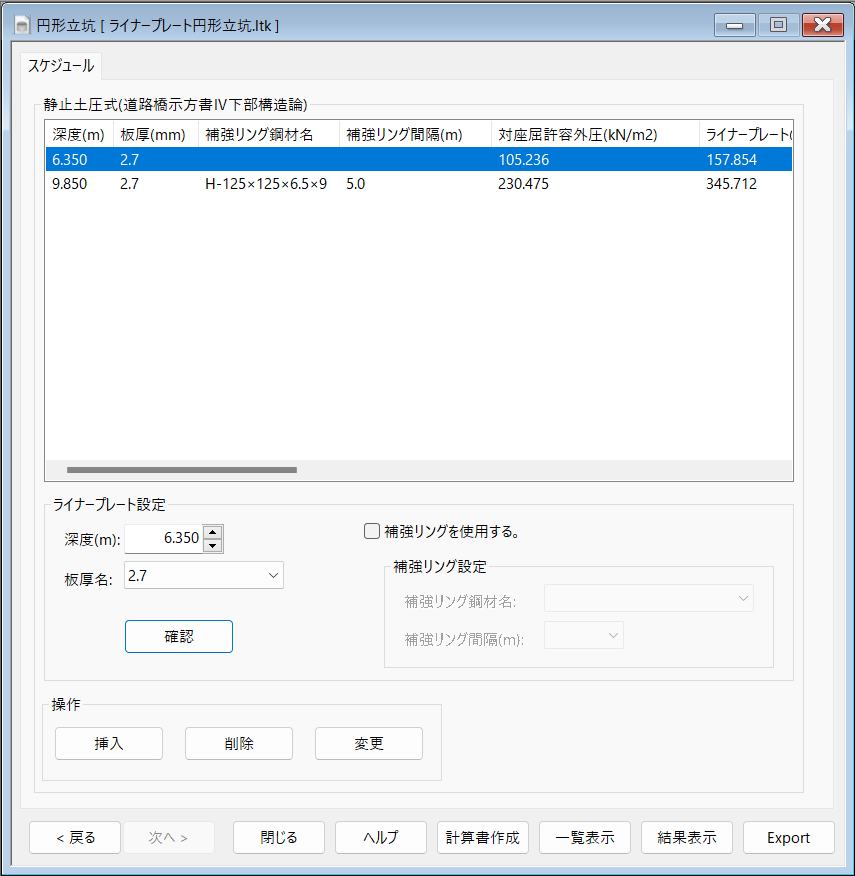

• 各条件により検討された結果は自動的にライナープレートおよび補強リングを決定し、経済的なスケジュールが決定されます。また、任意にライナープレートの板厚や補強リング部材とピッチなどを追加変更することも可能です。

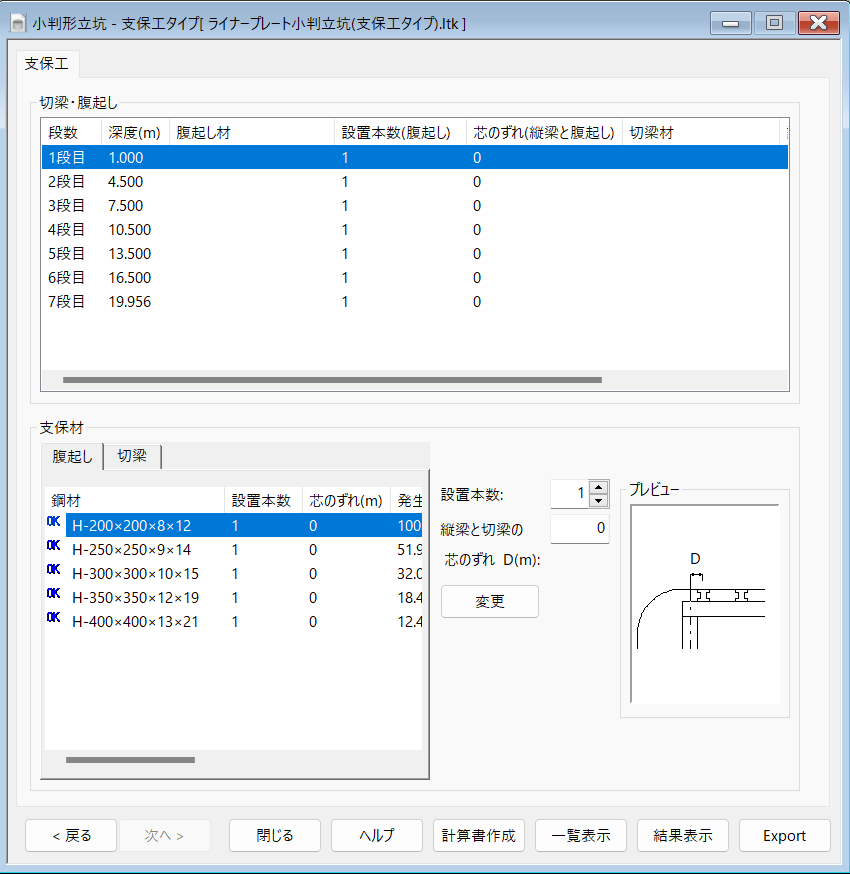

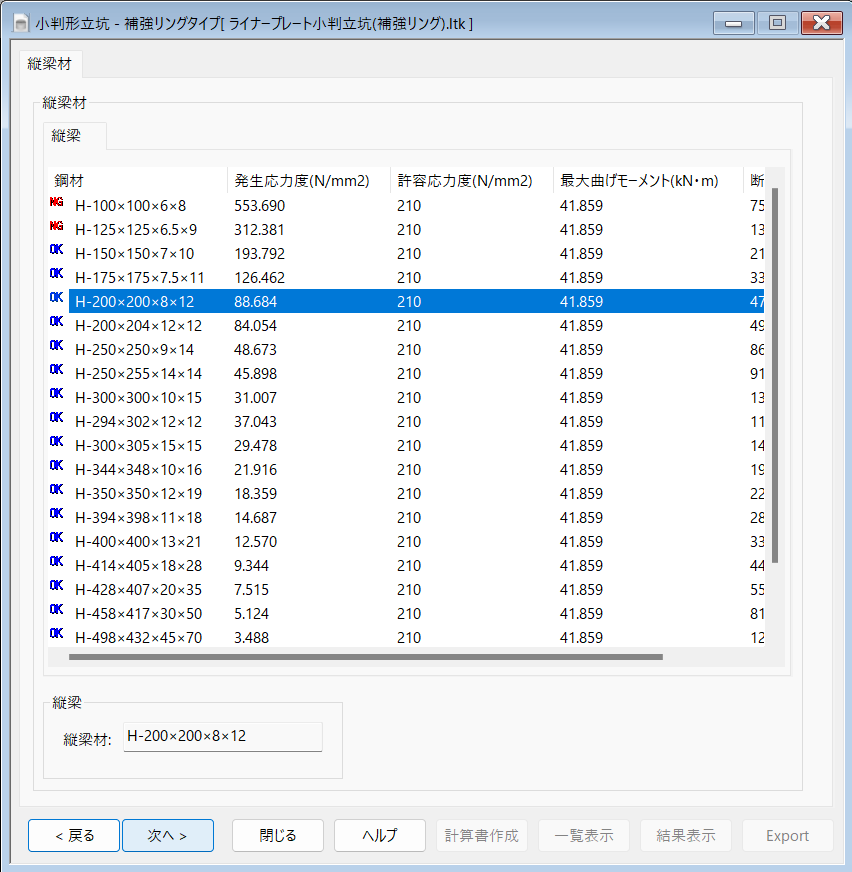

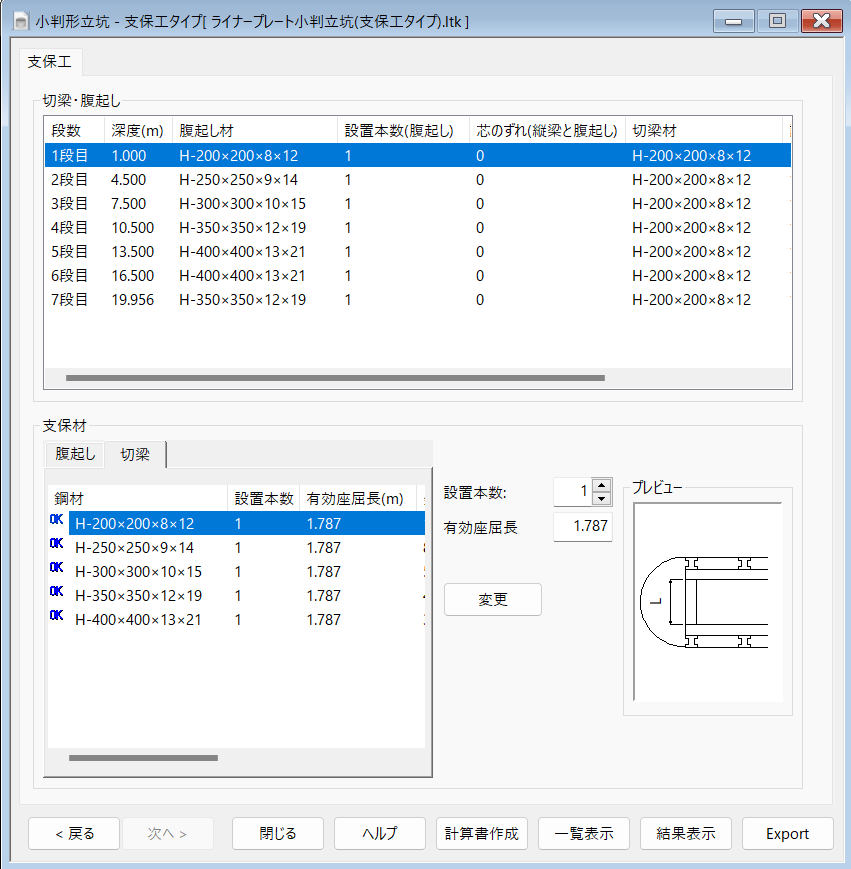

縦梁材・支保工

• 縦梁材および切梁材・腹起し材の選択された鋼材全てで計算を行います。計算結果は鋼材の名称の接頭に「ＯＫ、ＮＧ」が表示されますので、鋼材の選択は容易です。

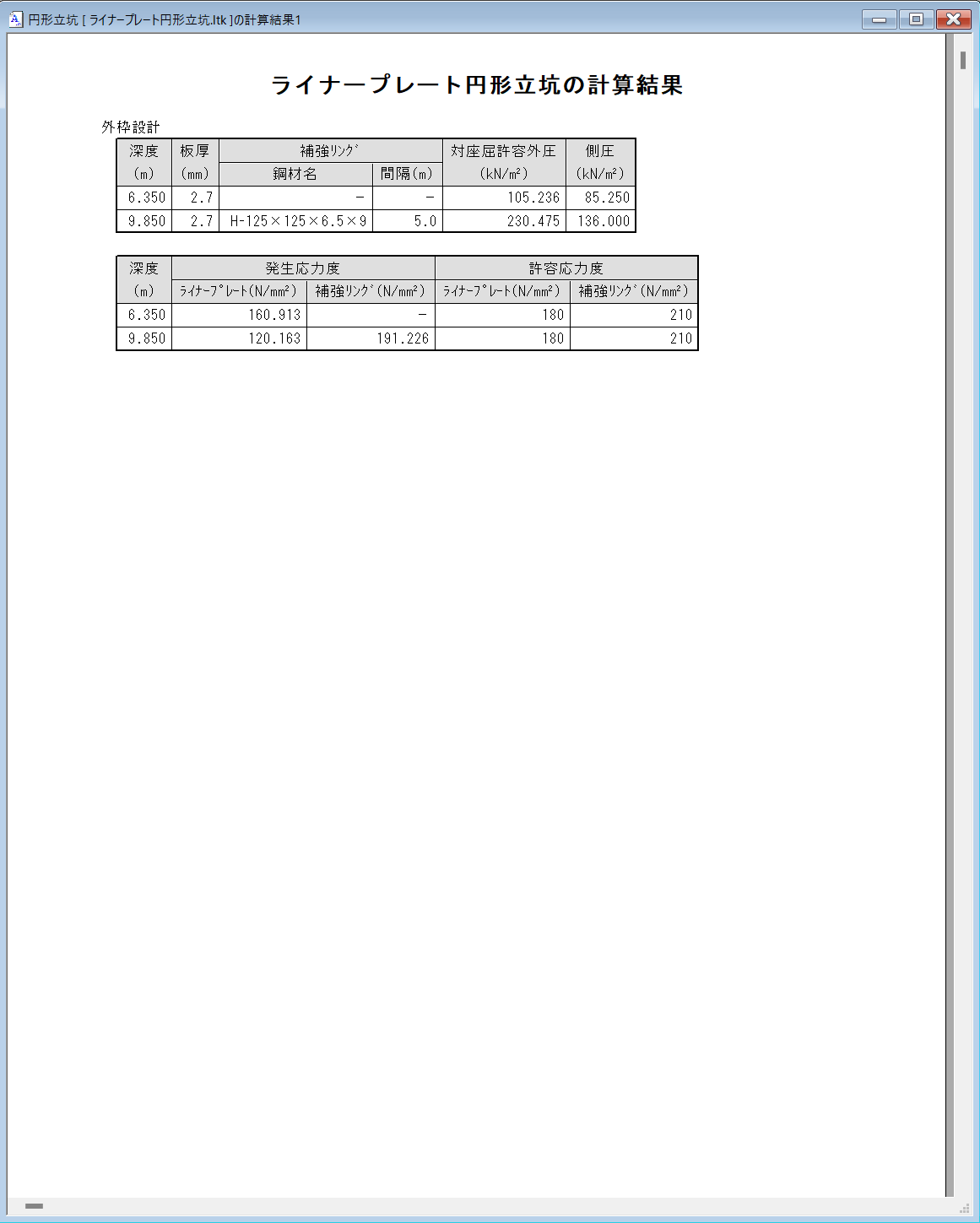

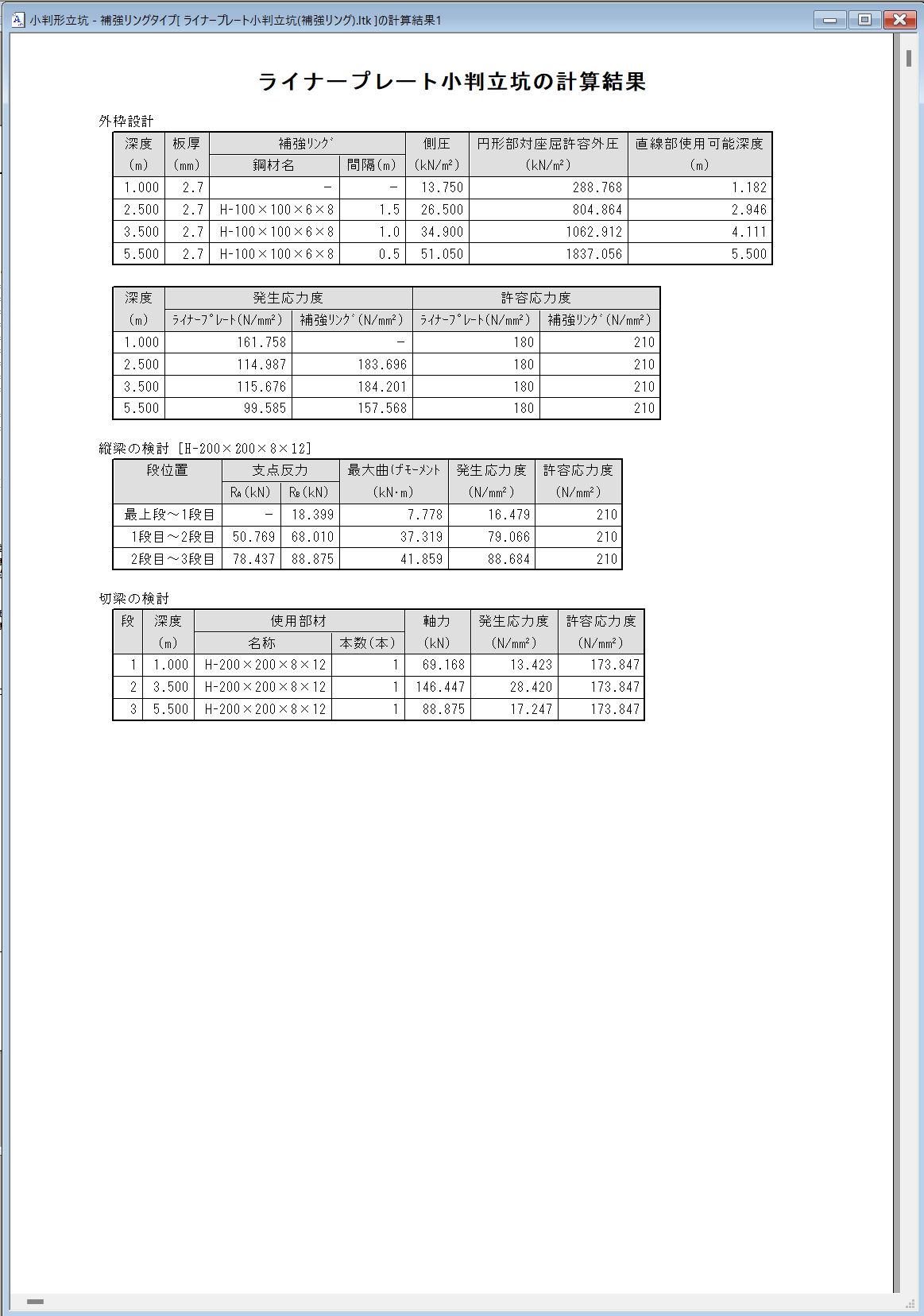

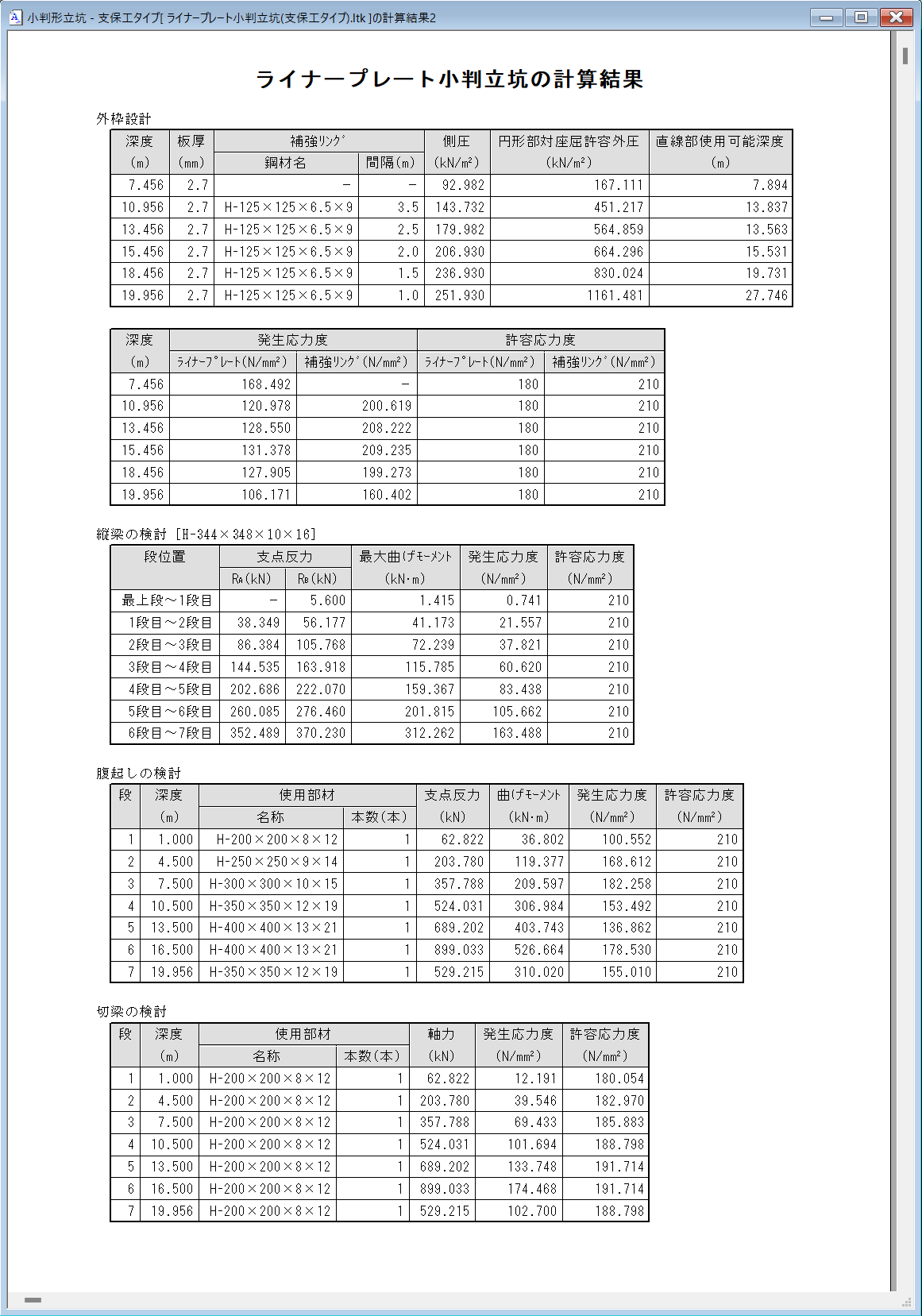

• 計算結果を画面により確認可能。

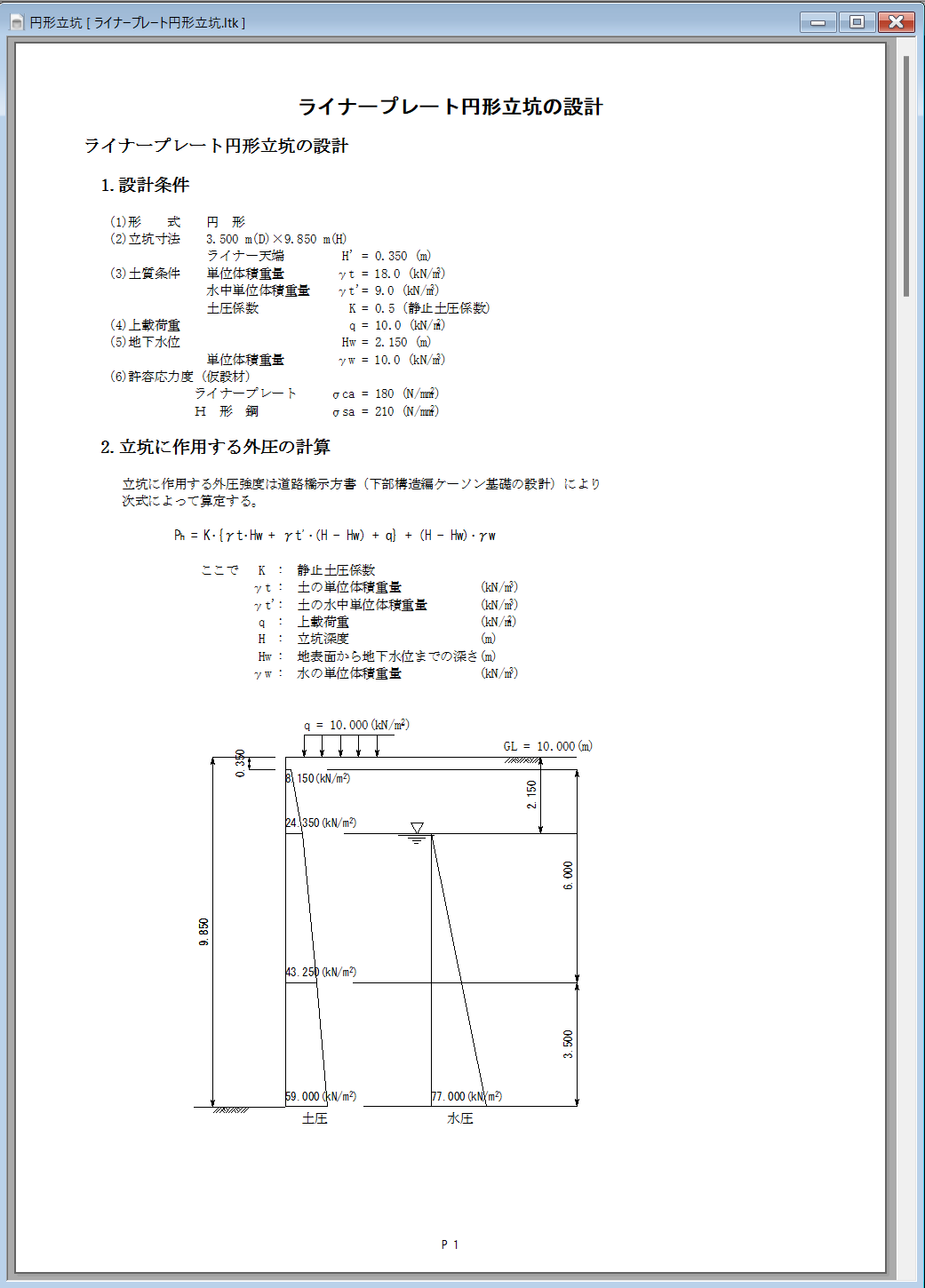

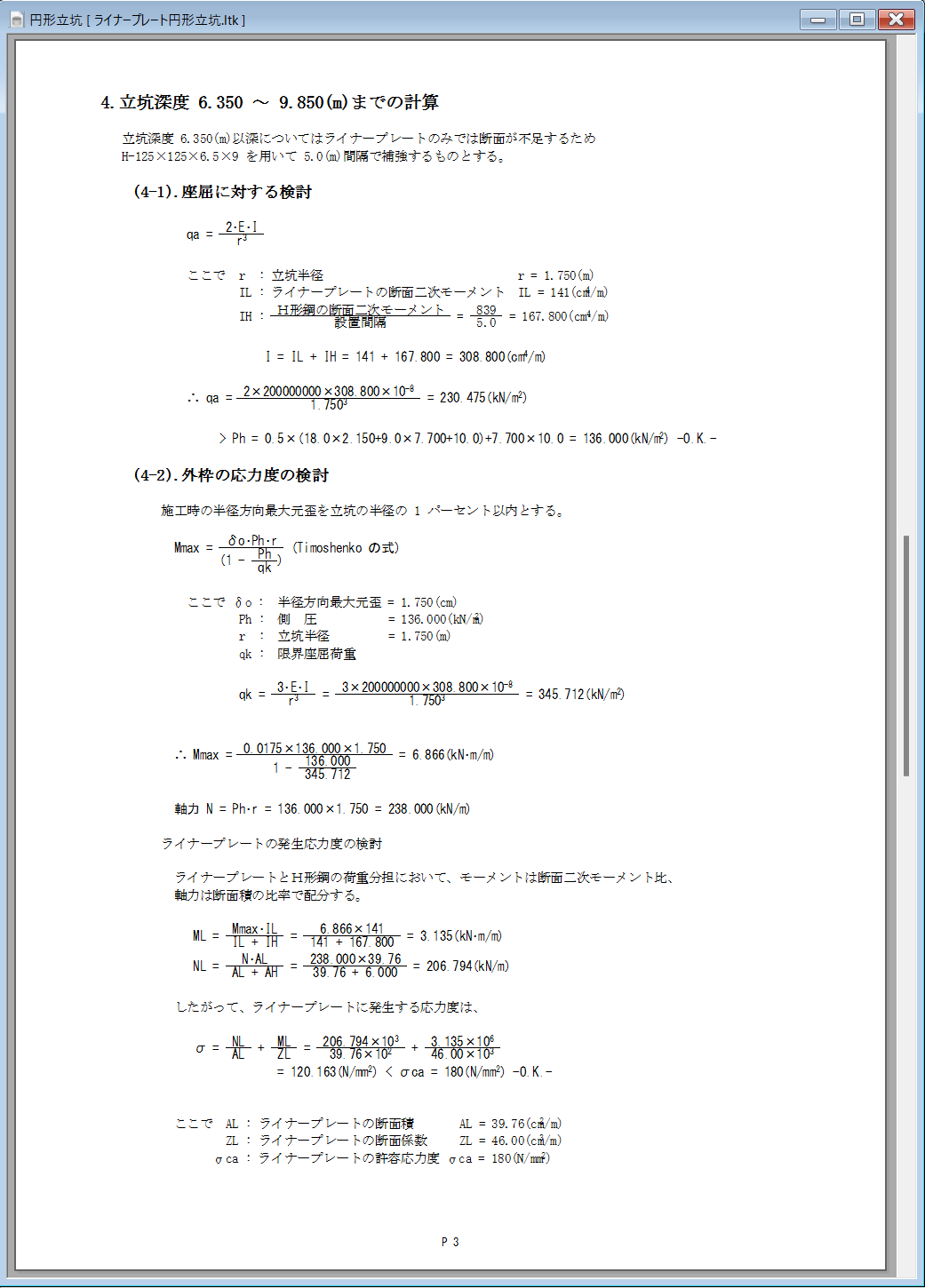

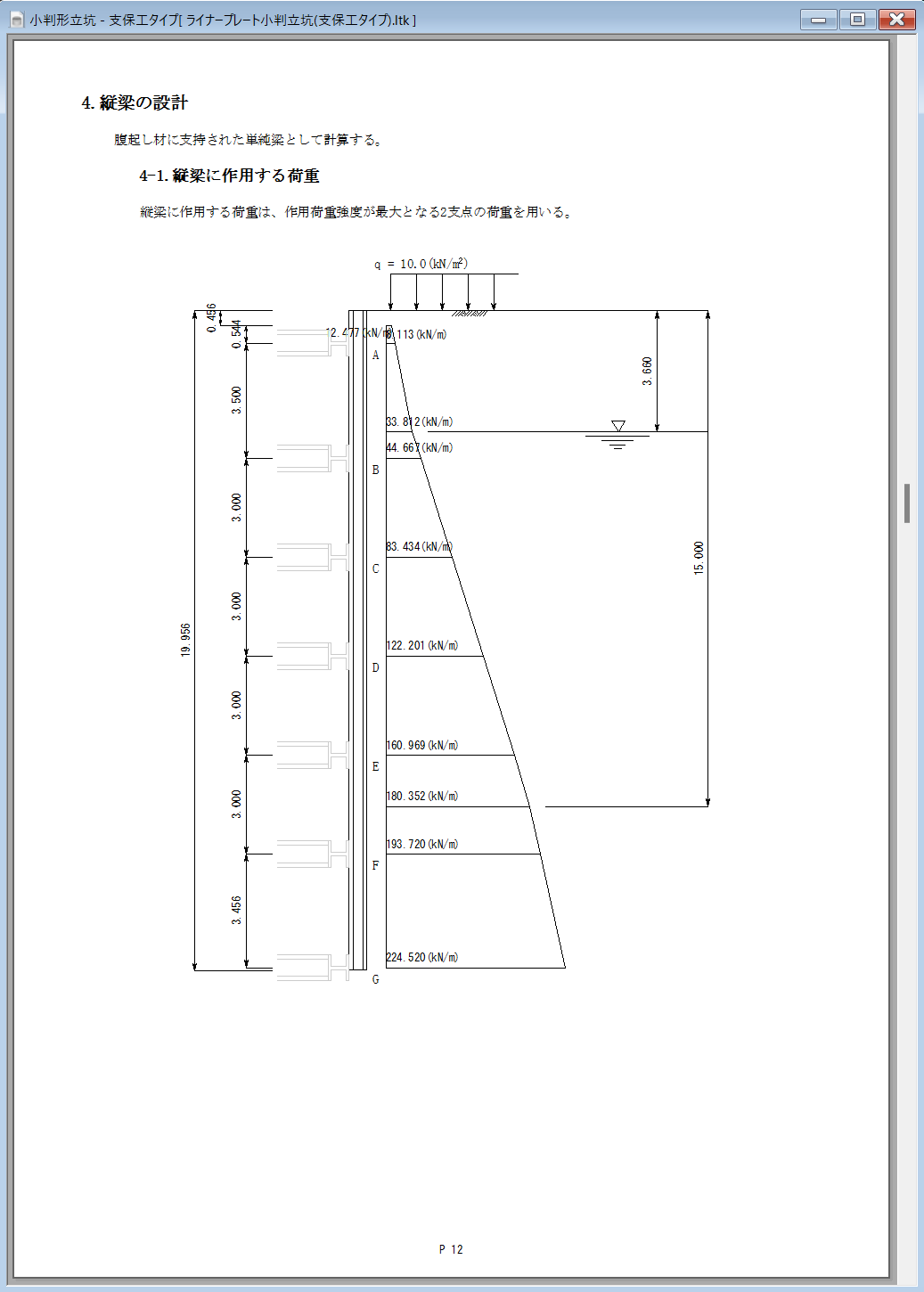

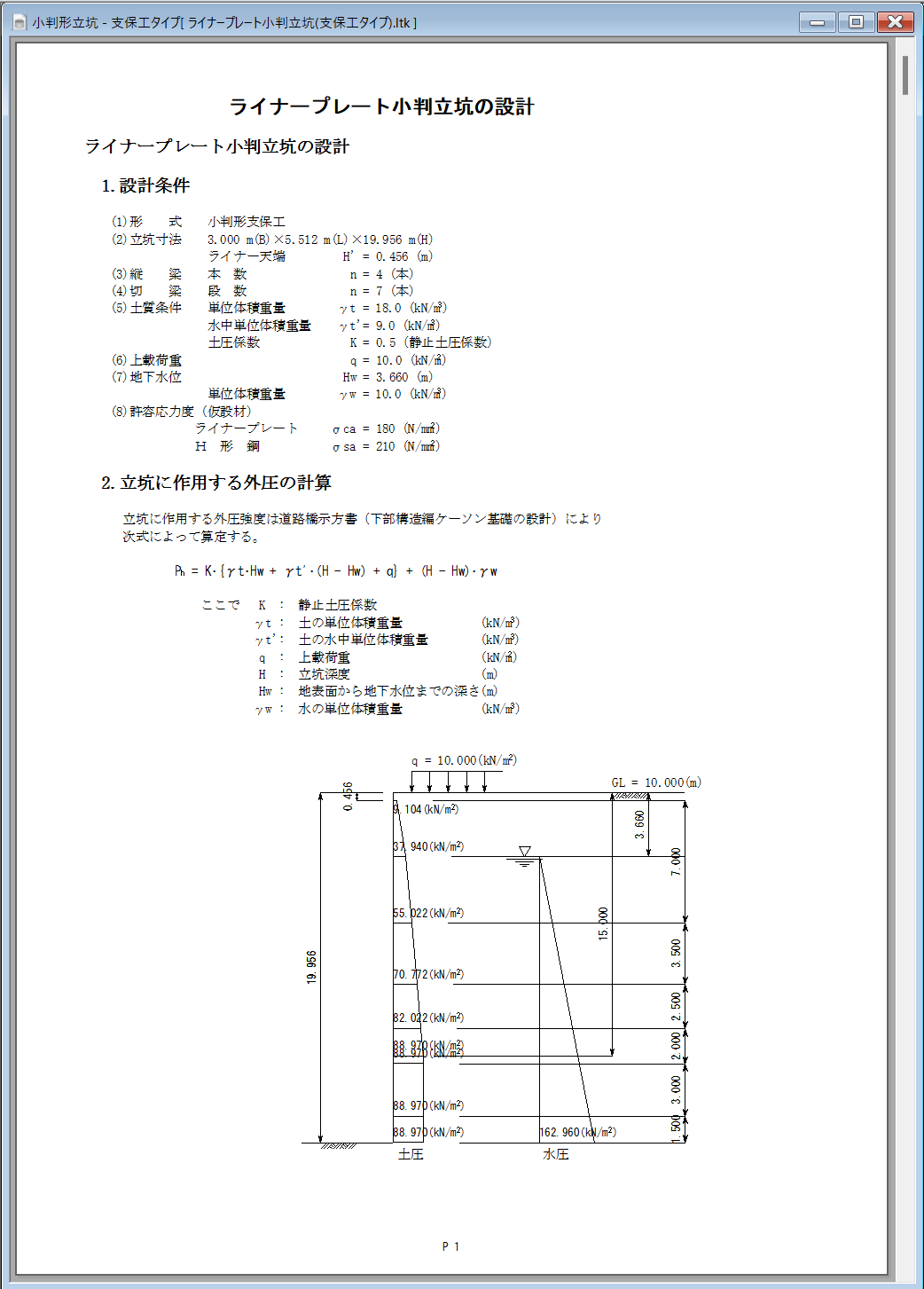

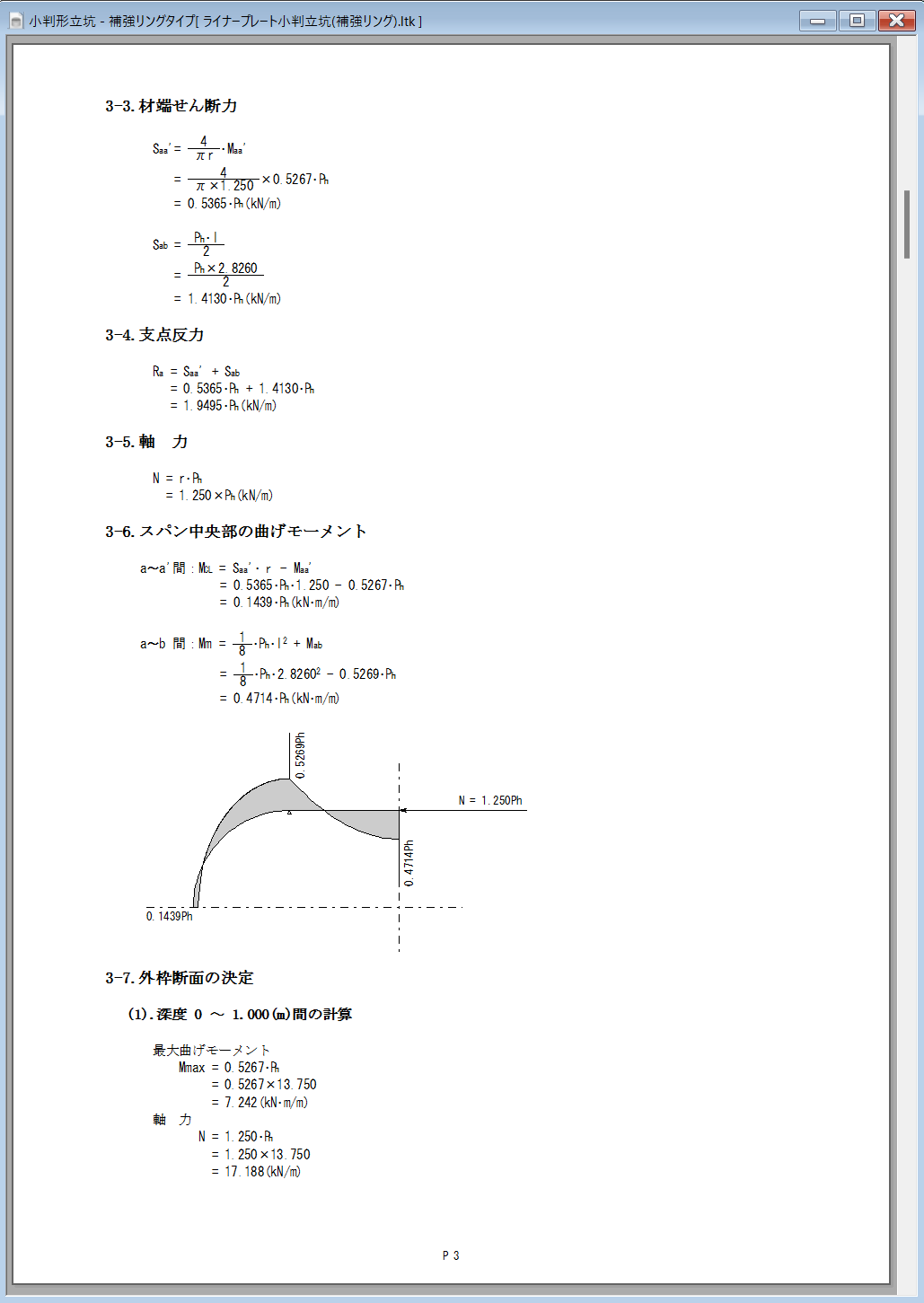

• 計算結果を、報告書形式で出力することが可能で､Microsoft Office Wordへの出力も他のCivil Plazaシリーズと同様にサポート。

矩形ライナープレート立坑の計算は、立坑に等分布外圧が作用する矩形ラーメンとして、その曲げモーメントと軸力について検討を行います。

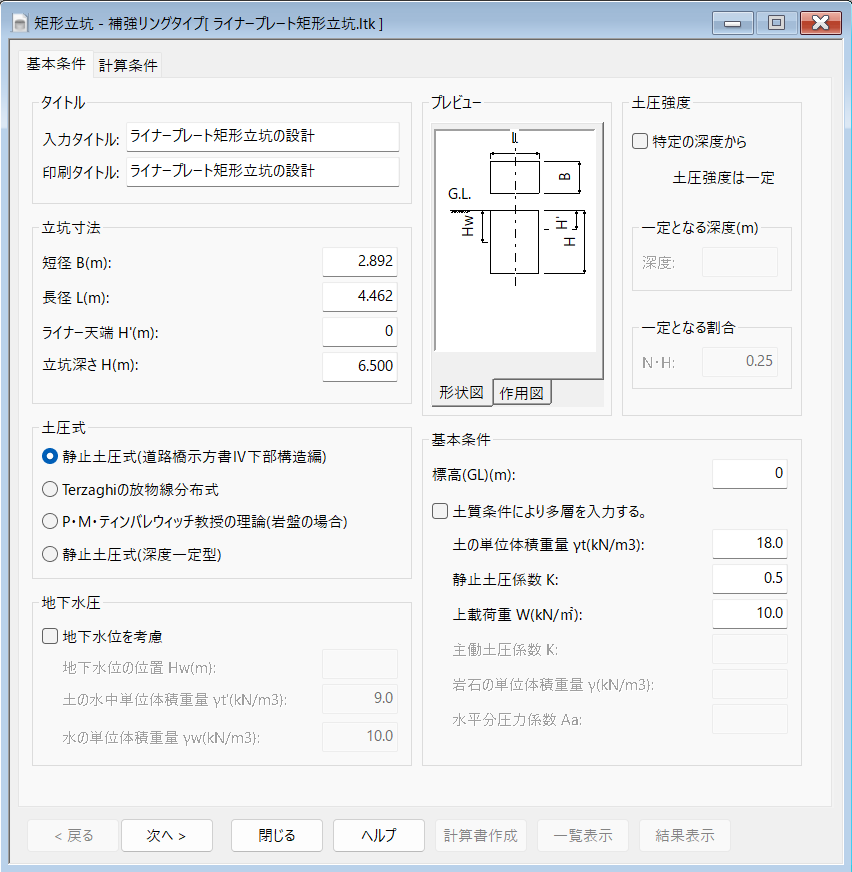

立坑寸法

短径:

計算を行う矩形ライナーの任意の短径を入力可能。

長径:

計算を行う矩形ライナーの任意の長径を入力可能。

ライナー天端:

地表面からライナーの設置位置までの寸法が入力可能。

立坑深さ:

計算を行う矩形ライナーの任意の立坑深さを入力可能。

土圧式・地下水圧・土圧強度・基本条件

• 円形ライナープレート立坑の計算と同様の設定が可能。

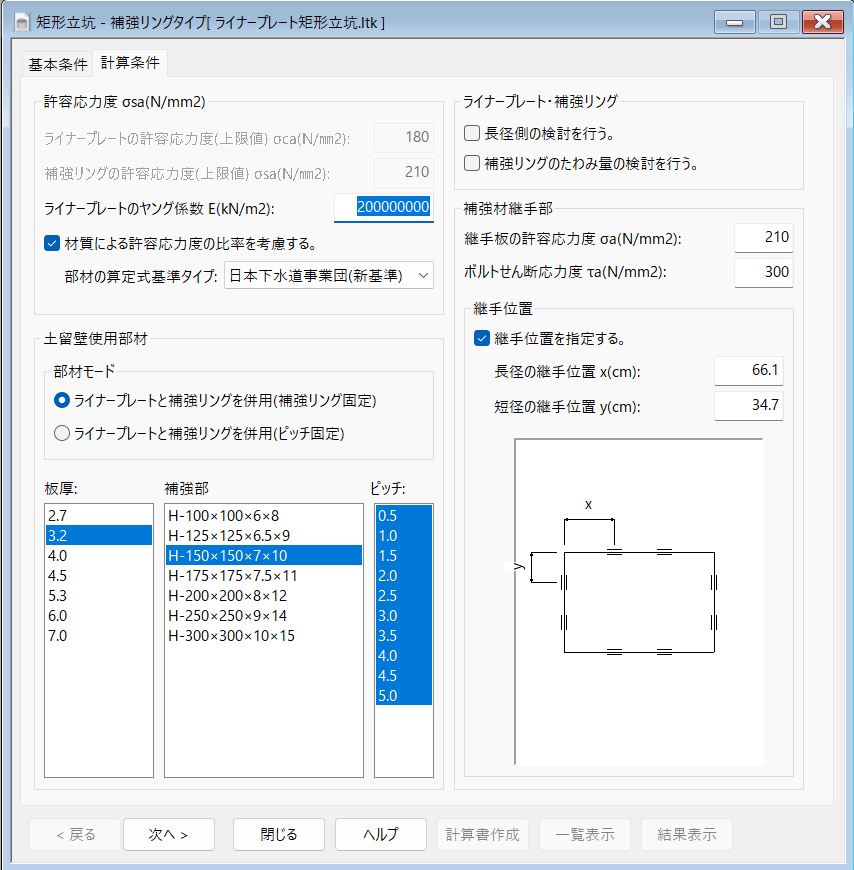

設計条件

許容応力度:

ヤング係数を入力。
ライナープレート、補強リングの許容応力度の入力および切梁材算定式を「日本下水道事業団」および「日本道路協会」の２タイプから選択可能。

ライナープレート補強リング:

長径側の検討および補強リングのたわみ量の検討を行うことが可能。

土留壁使用部材:

ライナープレートと補強リング部材を固定した場合、ライナープレートと補強リング部材の配置間隔を固定した場合の２タイプによりライナーのスケジュールを自動決定が可能。

補強材継手部:

継手板の許容応力度、ボルトせん断応力度、長径の継手位置、短径の継手位置の入力または継手位置の自動計算も可能。

スケジュール:

各条件により検討された結果は自動的にライナープレートおよび補強リングを決定し、経済的なスケジュールが決定されます。
また、任意にライナープレートの板厚や補強リング部材とピッチなどを追加変更することも可能です。

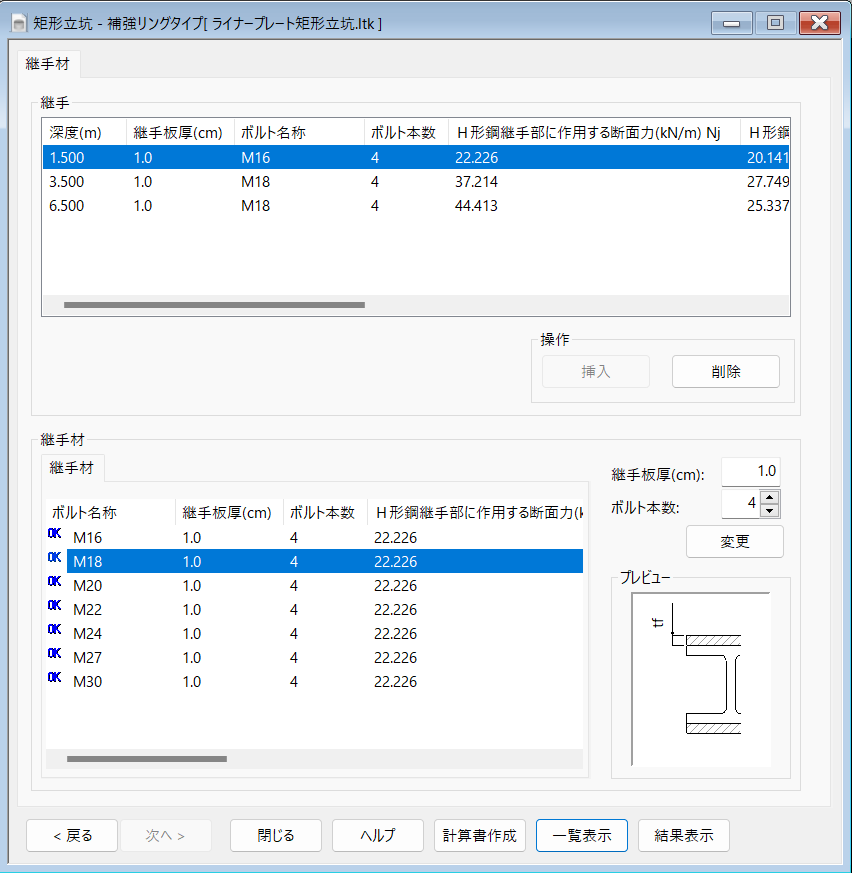

継手材:

補強材として入力された継手板厚とボルトの全ての検討を行います。計算結果はボルト名称の接頭に「ＯＫ、ＮＧ」が表示されますので選択は容易です。

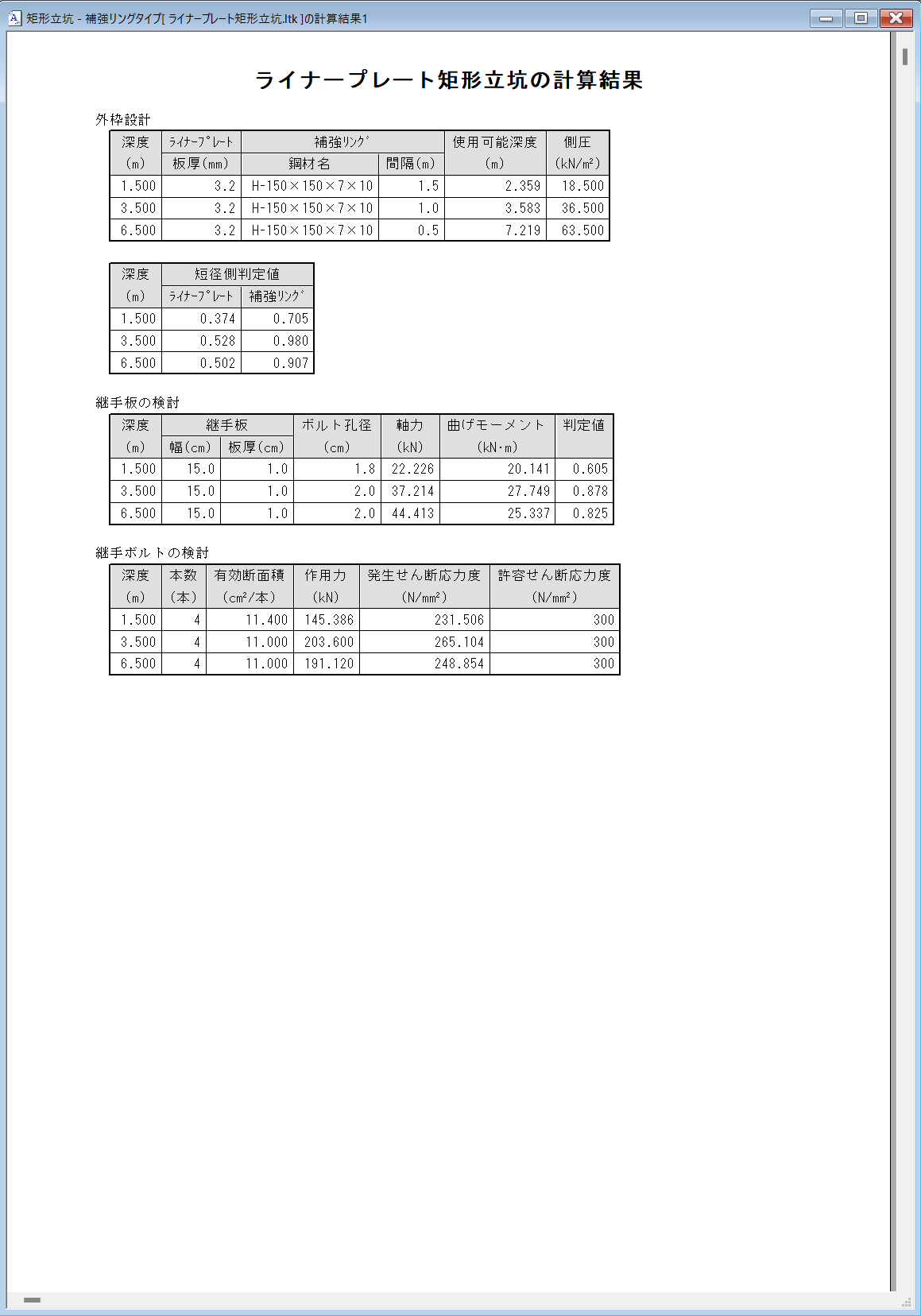

計算結果を画面により確認可能。

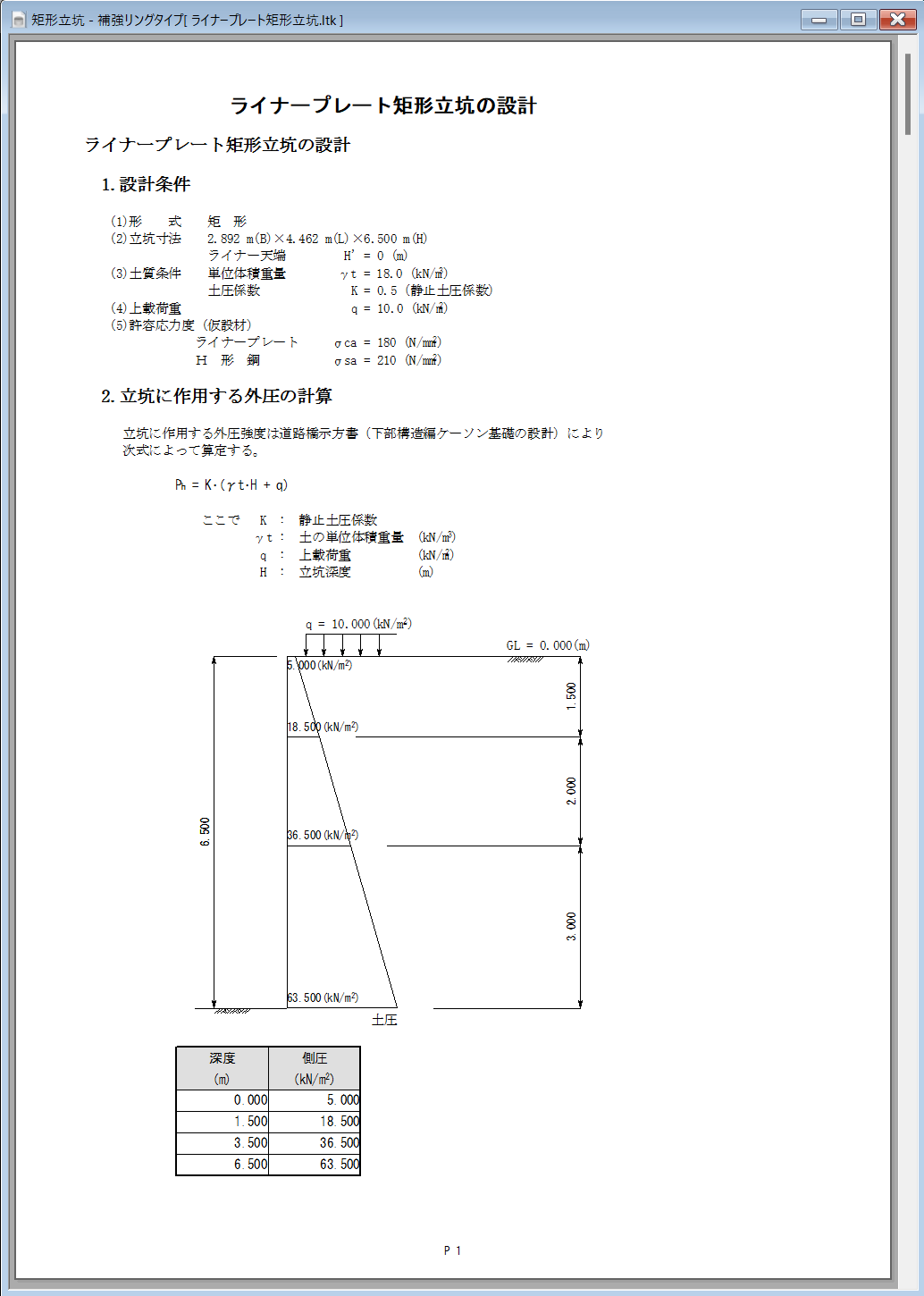

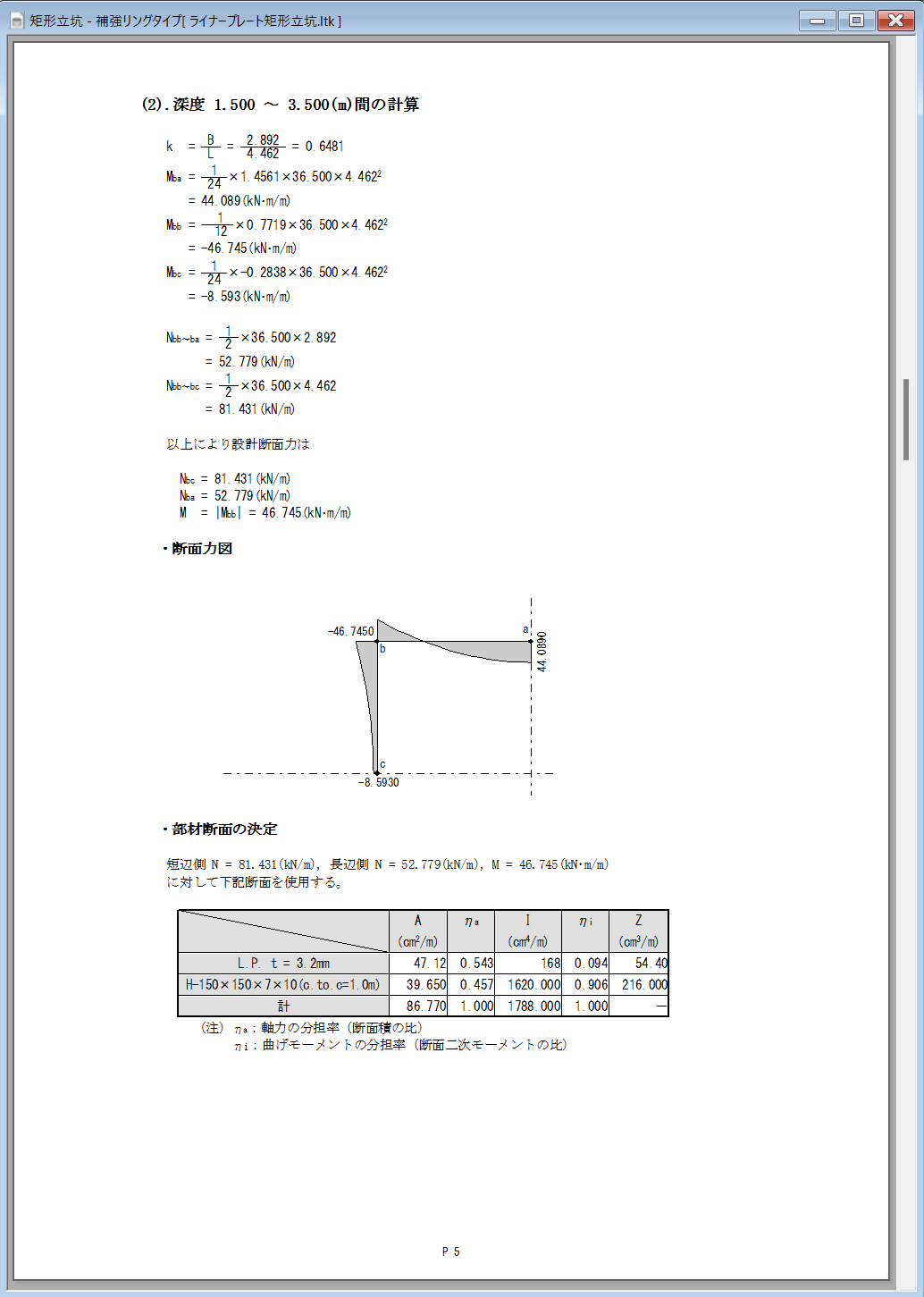

計算結果を、報告書形式で出力することが可能で､Microsoft Office Wordへの出力も他のCivil Plazaシリーズと同様にサポート。

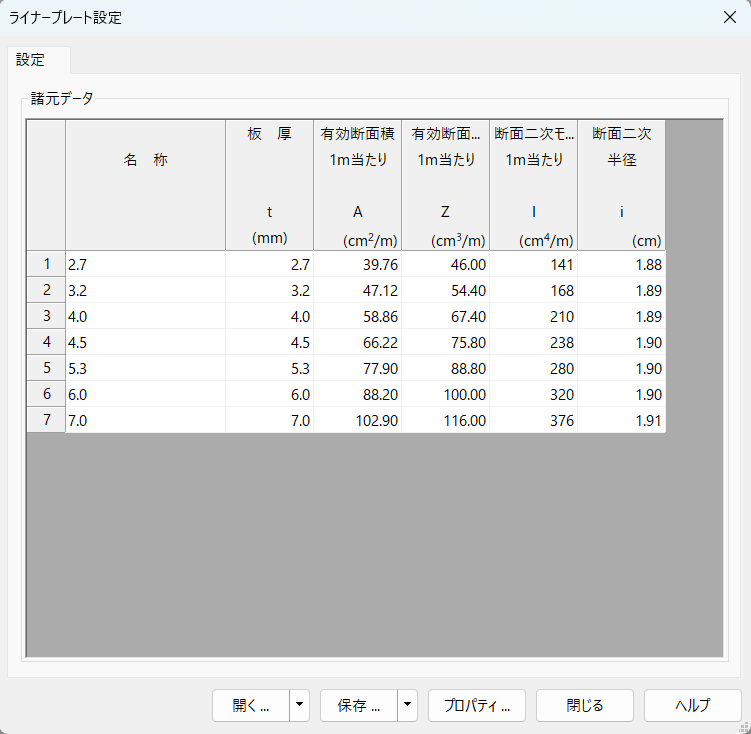

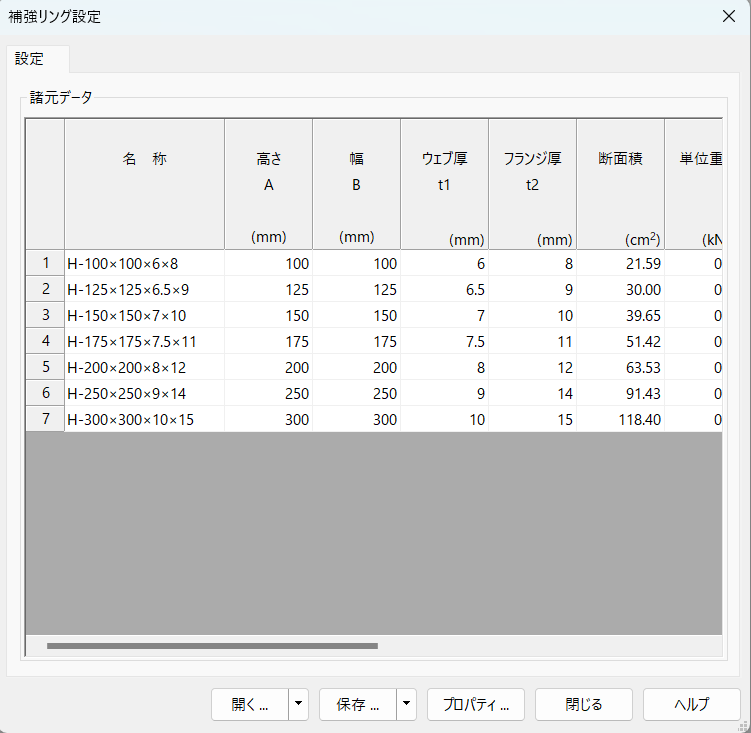

• 鋼材データは、追加・変更・編集も可能です。
• 鋼材データのみを諸元データファイルとして保存することが可能です。
• 標準の鋼材データは、下記の内容です。
  • ライナープレート（ＬＰ）
  • 補強リング（ＨＲ）
  • Ｈ形鋼（生材）（ＮＨ）
  • Ｈ形鋼（リース材）（ＲＨ）
  • Ｉ形鋼（ＮＩ）
  • 高圧ボルト（ＫＢ）

鋼材データは、他の「Civil Plaza」商品にも利用できます。

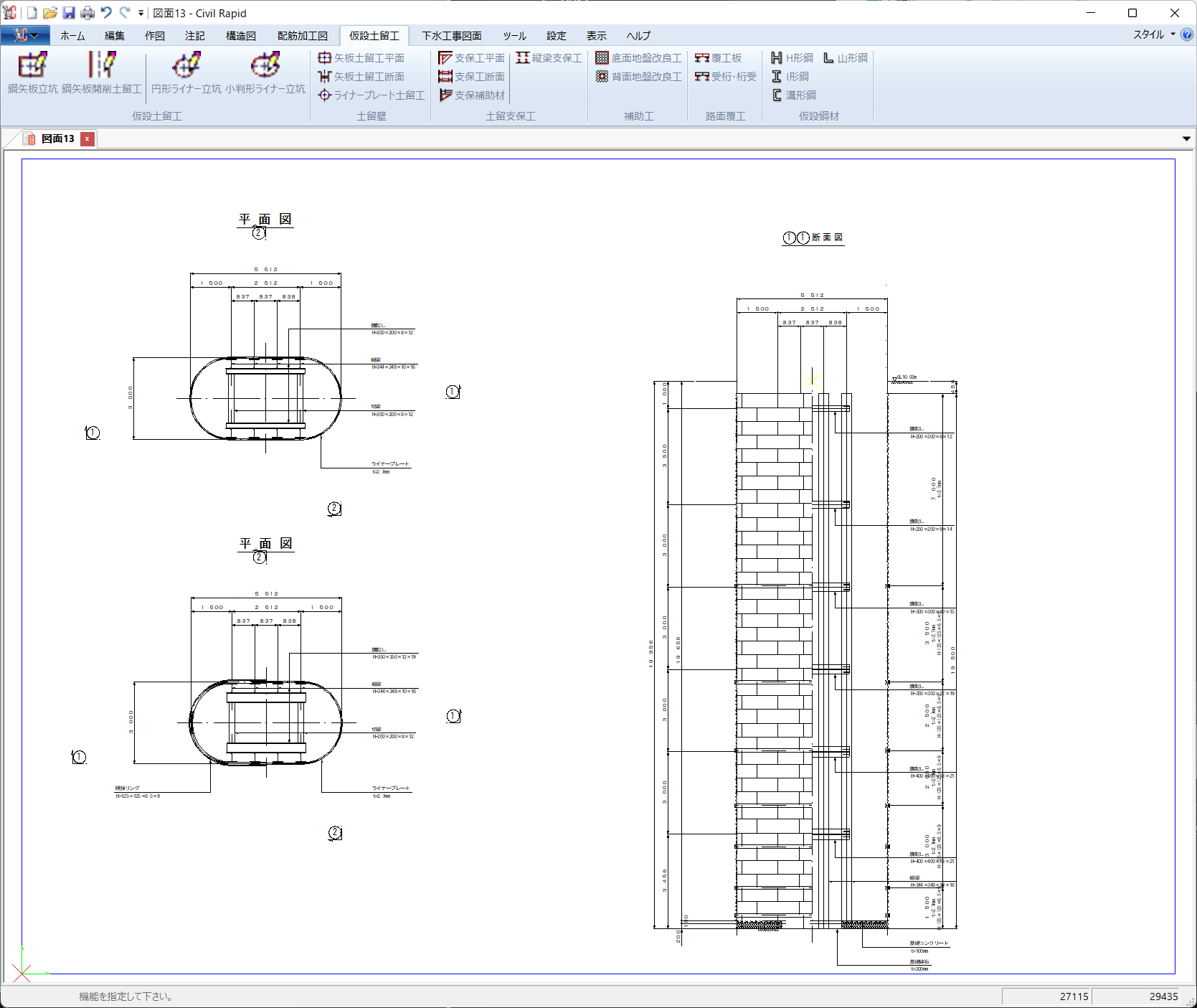

ライナープレートで検討を行ったライナープレートのデータは、エクスポート機能により、Rapidシリーズ（PipeRapid、CivilRapid）へ作図データを渡す事が可能です。

テンプレート機能について

• 定期的に使用する設計条件等をあらかじめテンプレートとして登録しておくことが可能です。
  新規作成時にテンプレートを選択して作業の効率化を図ることができます。



コンビニエンス機能について

検討する際に複数のケース（マルチドキュメント）を同時に扱うことが簡単な操作で行えます。

• ドキュメント間でのドラック＆ドロップの機能により、計算の共通する入力データがコピーされます。
• マウスのホイールボタンを押すと、指定したドキュメントと同じデータが入力された状態で新規計算を自動作成します。
  一部の条件を変更して比較する場合などに大変便利です。

ページ設定

• 枠線「枠線の表示・非表示」「線種・太さ」「余白」の設定可能。
• ページ番号「スタイル」「ページ番号の表示・非表示」「開始番号の数値入力」「文字書式・サイズの選択」「表示位置」の設定可能。
• 会社名「表示・非表示」「会社名入力」「フォント選択」「表示位置」の設定可能。
• 書式「文章の行間」「タイトル文字表示・非表示」「設定項目の文字書式・サイズの選択」の設定可能。
• 絵図「印字される図の文字書式・サイズ」の設定可能。
• ページ設定では、ワープロソフト等と同様の充実した設定が行え、TrueTypeフォントも使用でき、計算書類を理想のまま印刷できます。また、同時に複数の計算結果を印刷プレビューで表示することも可能です。

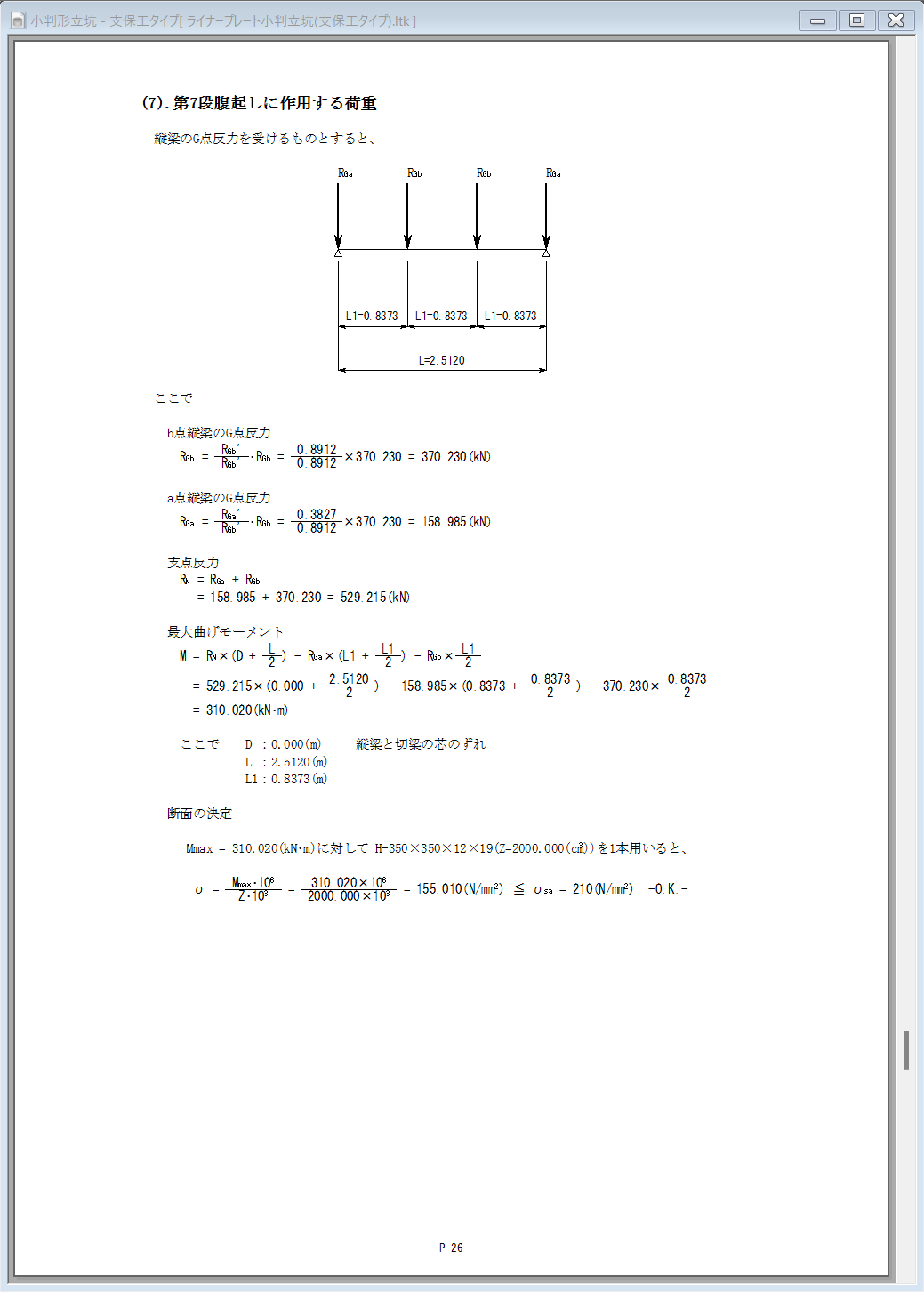

計算書出力について

• Microsoft Wordに計算結果を高速で直接出力することができ、計算書における数式や図形および表など全てWordで作成した場合と同じようにネイティブなWordデータとして出力され、見出しマップも自動的に作成されますので文章の検索や編集が容易にできます。

  ※ 直接プリンタやPDFファイルにも出力することができます。
  ※ PDFファイルを出力する場合には、別途Adobe Acrobatが必要になります。
