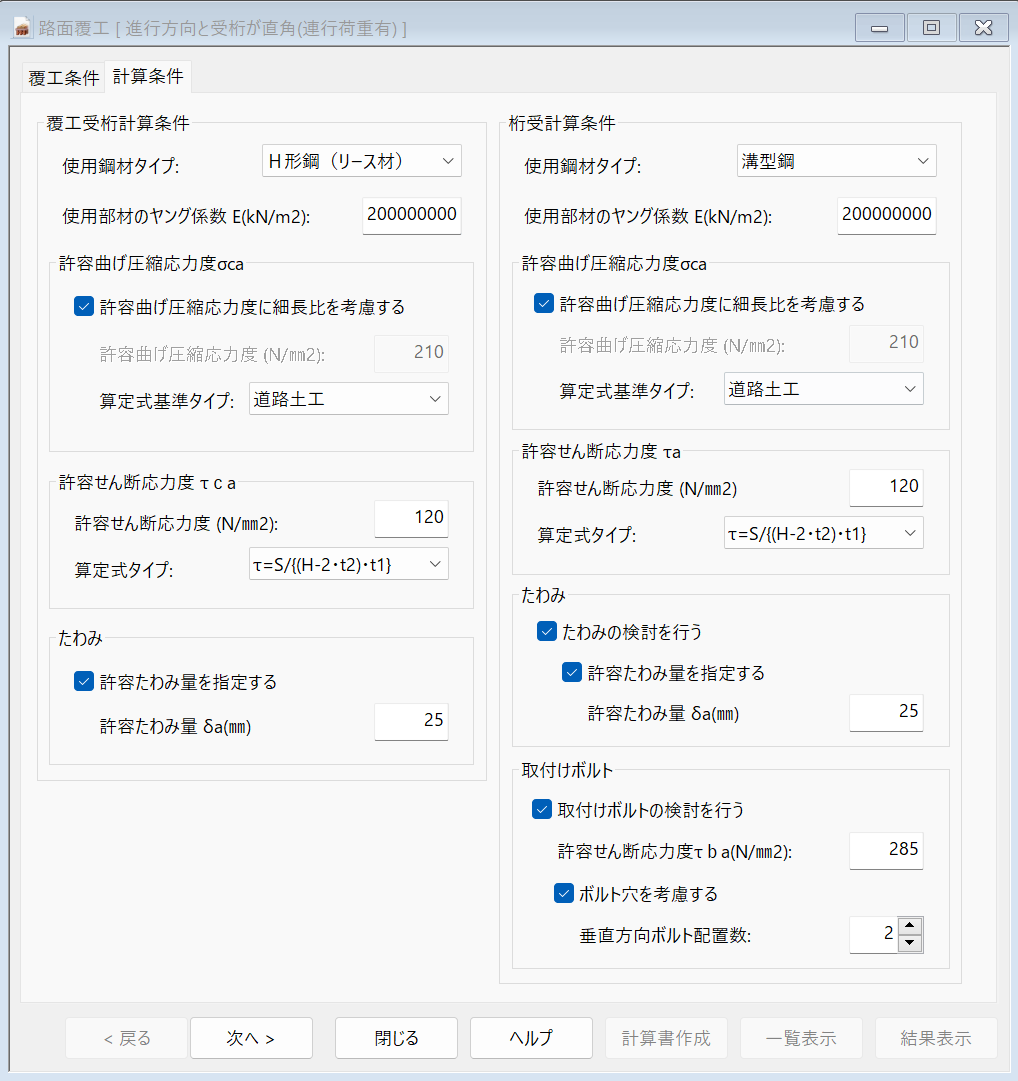

覆工受桁計算条件

使用鋼材タイプ:

『鋼材諸元の設定』により設定された「Ｈ形鋼（生材）」、「Ｈ形鋼（リース材）」、「Ｉ形鋼」の３タイプから選択が可能です。

使用部材のヤング係数:

選択した鋼材のヤング係数を入力します。

覆工受桁 許容曲げ圧縮応力度

細長比の考慮:

許容曲げ圧縮応力度に細長比を考慮することが可能。

算定式タイプ:

「道路土工」、「トンネル標準示方書」の２タイプから選択が可能です。考慮しない場合には、直接許容曲げ圧縮応力度を数値入力することが可能。

覆工受桁 許容せん断応力度

許容せん断応力度:

任意の許容せん断応力度を数値入力することが可能。

算定式タイプ:

τ = S / {(H - 2 × t2) × t1}
τ = S / (0.85 × H × t1)
τ = S / (H × t1)
の３タイプから選択が可能。

覆工受桁 たわみ

たわみの検討:

たわみの検討の有無を選択します。ここで、検討無しとした場合には許容たわみ量の入力はしません。

許容たわみ量:

許容たわみ量を数値入力することが可能。入力しない場合には計算式より算定。

桁受計算条件

使用鋼材タイプ:

『鋼材諸元の設定』により設定された「Ｈ形鋼（生材）」、「Ｈ形鋼（リース材）」、「Ｉ形鋼」、「溝形鋼」 、「山形鋼」の５タイプから選択が可能。

使用部材のヤング係数:

選択した鋼材のヤング係数を入力します。

桁受 許容曲げ圧縮応力度

細長比の考慮:

許容曲げ圧縮応力度に細長比を考慮することが可能。

算定式タイプ:

「道路土工」、「トンネル標準示方書」の２タイプから選択が可能です。考慮しない場合には、直接許容曲げ圧縮応力度を数値入力することが可能。

桁受 許容せん断応力度

許容せん断応力度:

任意の許容せん断応力度を数値入力することが可能。

算定式タイプ:

τ = S / {(H - 2 × t2) × t1}
τ = S / (0.85 × H × t1)
τ = S / (H × t1)
の３タイプから選択が可能。

桁受 たわみ

許容たわみ量:

許容たわみ量を数値入力することが可能。入力しない場合には計算式より算定。

桁受 取付けボルト

取付けボルトの検討:

桁受と土留壁等を接合するボルトの検討を行うことが可能。

許容せん断応力度:

任意の許容せん断応力度を数値入力することが可能。

ボルト穴の考慮:

桁受部材の場合は使用するボルトの孔径を考慮して、せん断応力度を算出することが可能。また、その際の垂直方向ボルト配置数の設定可能。

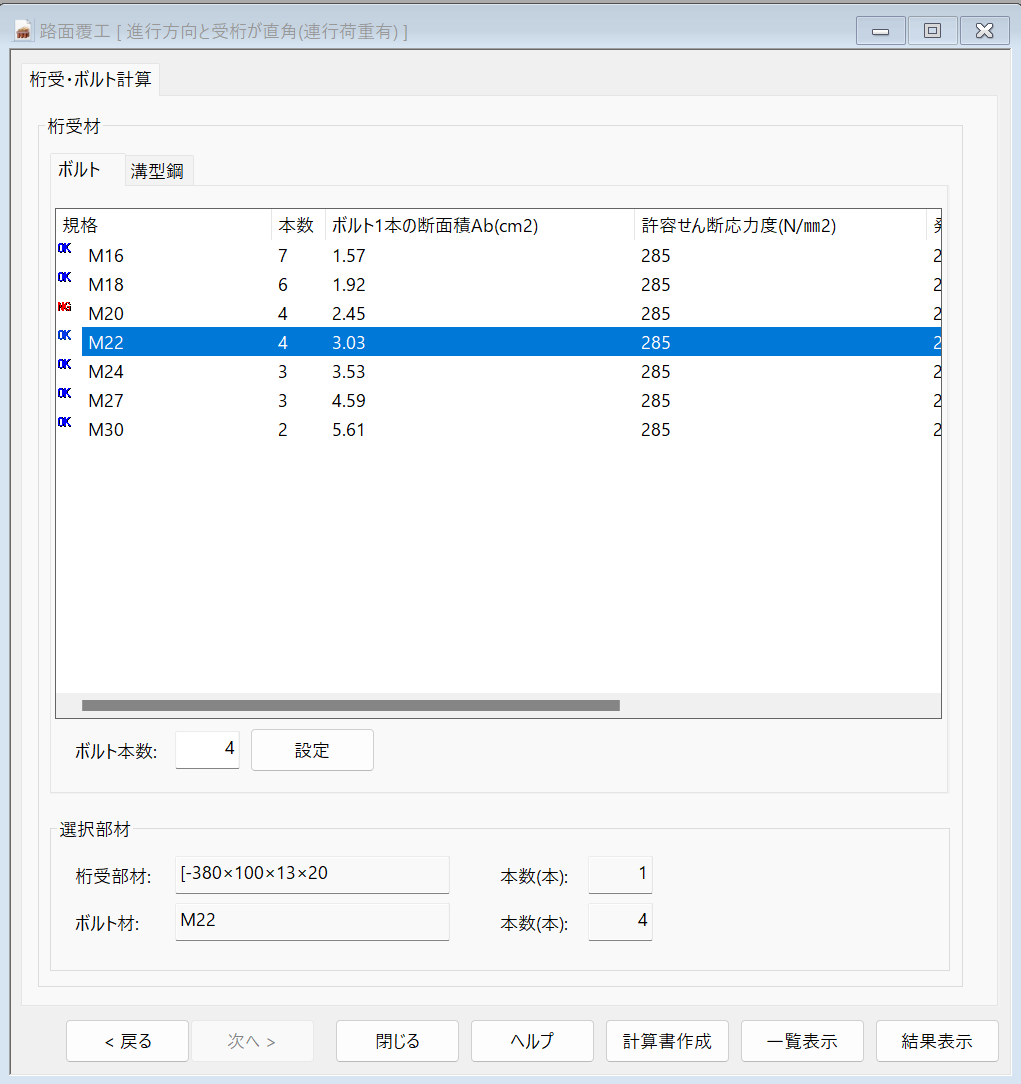

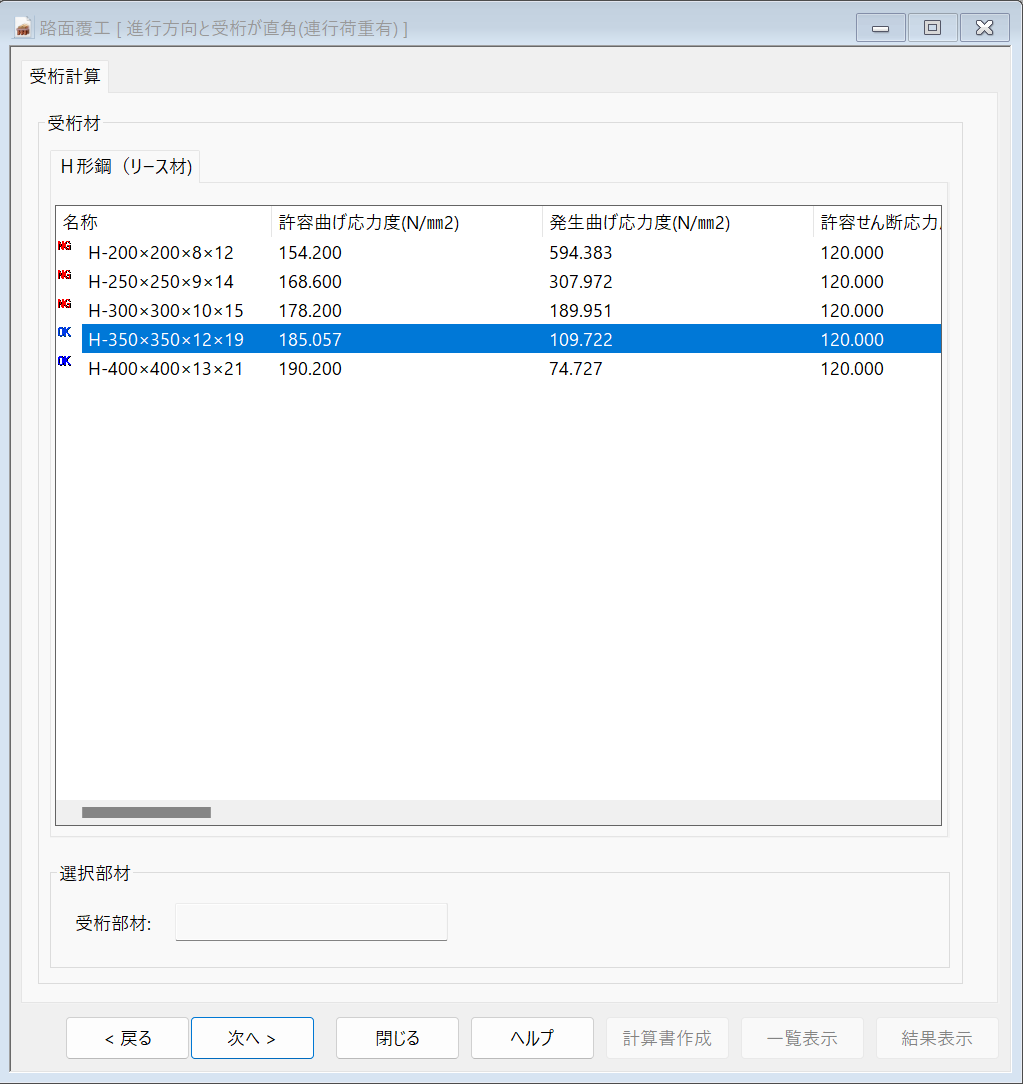

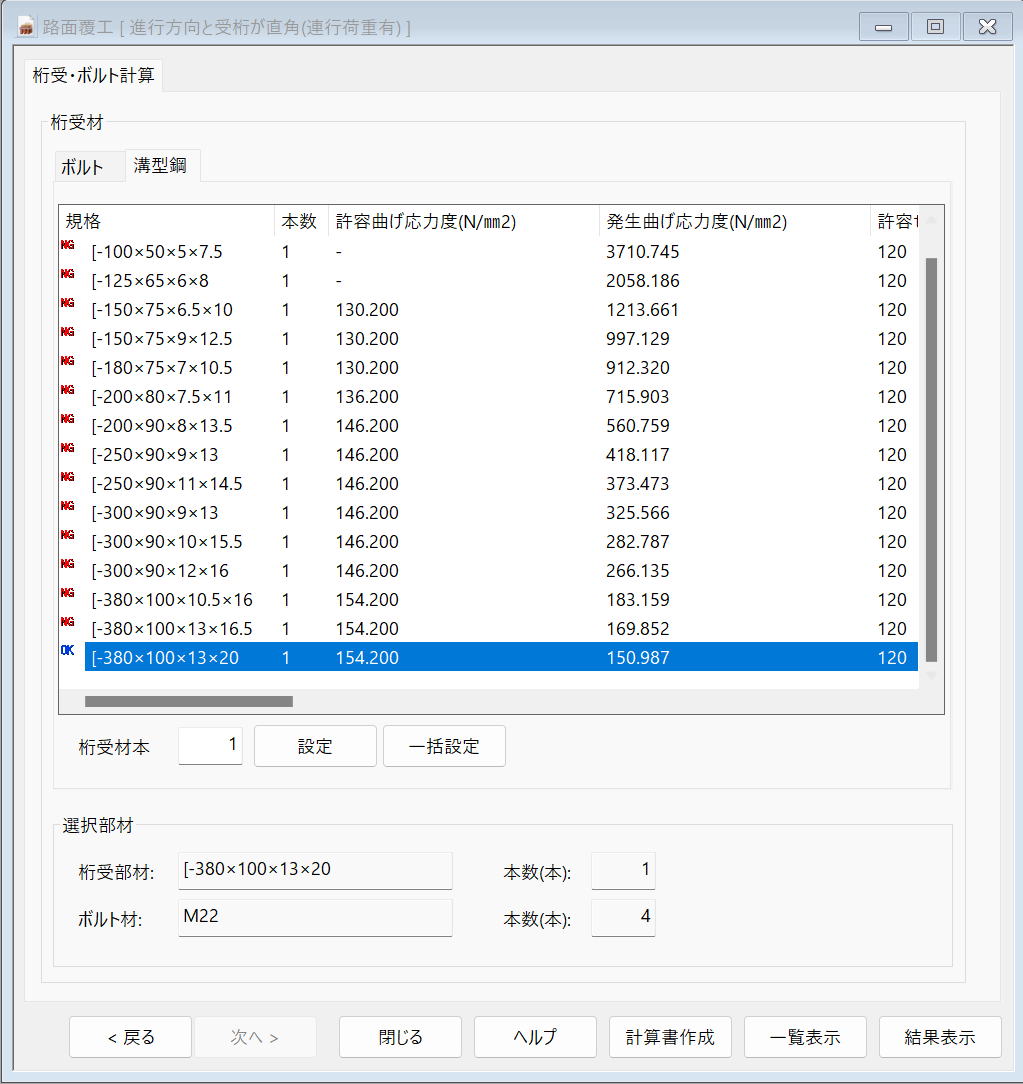

• 『覆工条件』または『設計条件』により設定された覆工受桁部材、桁受部材およびボルト部材の設計条件により算出された各結果を各部材毎に一覧表示することが可能です。
  また計算結果は規格名称の接頭に「ＯＫ、ＮＧ」の表記がされますので、使用する覆工受桁部材、桁受部材およびボルト部材を一覧表示からマウスで指定するだけで容易に選択することが可能。
  また、桁受部材、ボルト部材は設置本数を入力することが可能です。

• 計算結果を画面により確認可能。

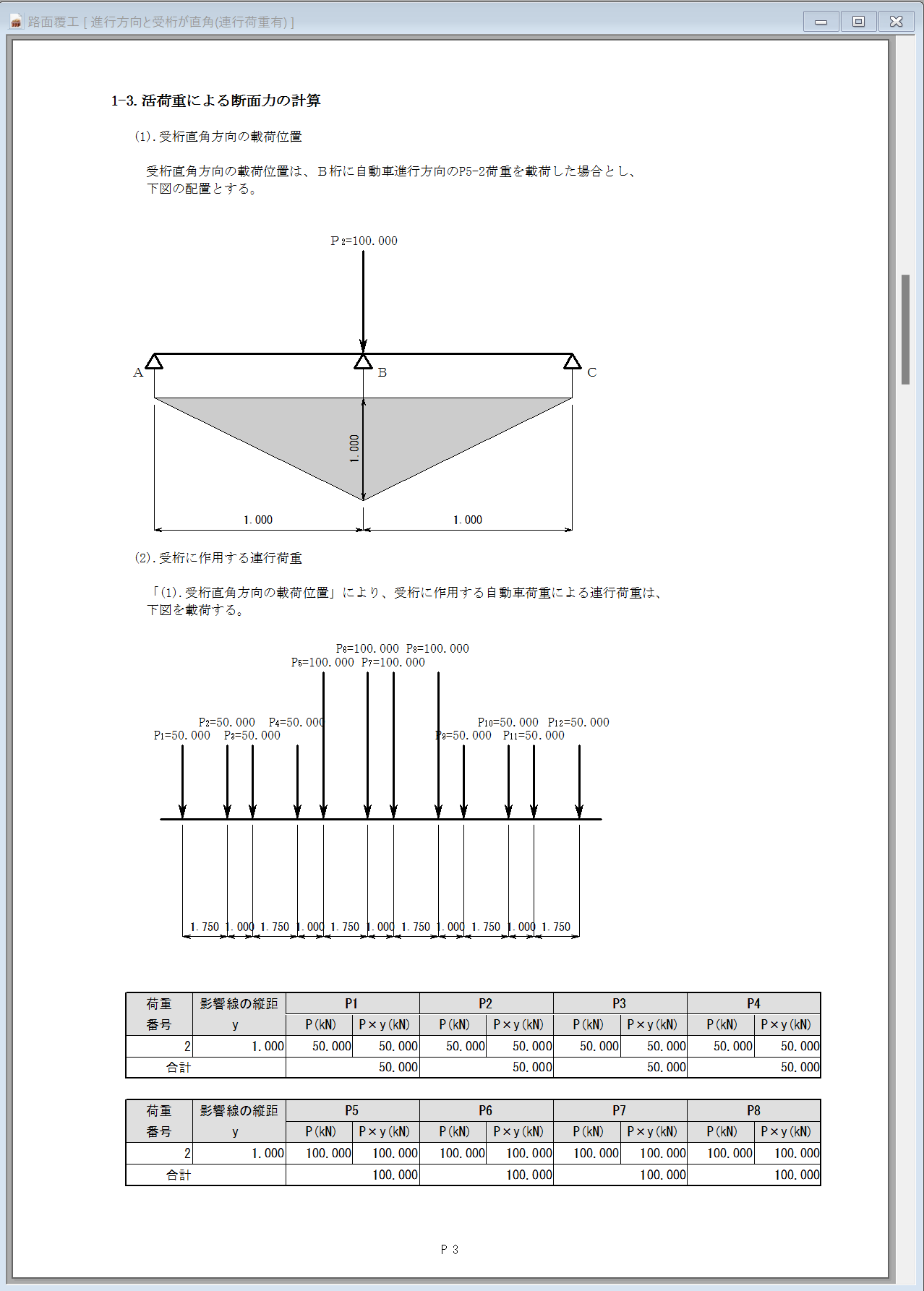

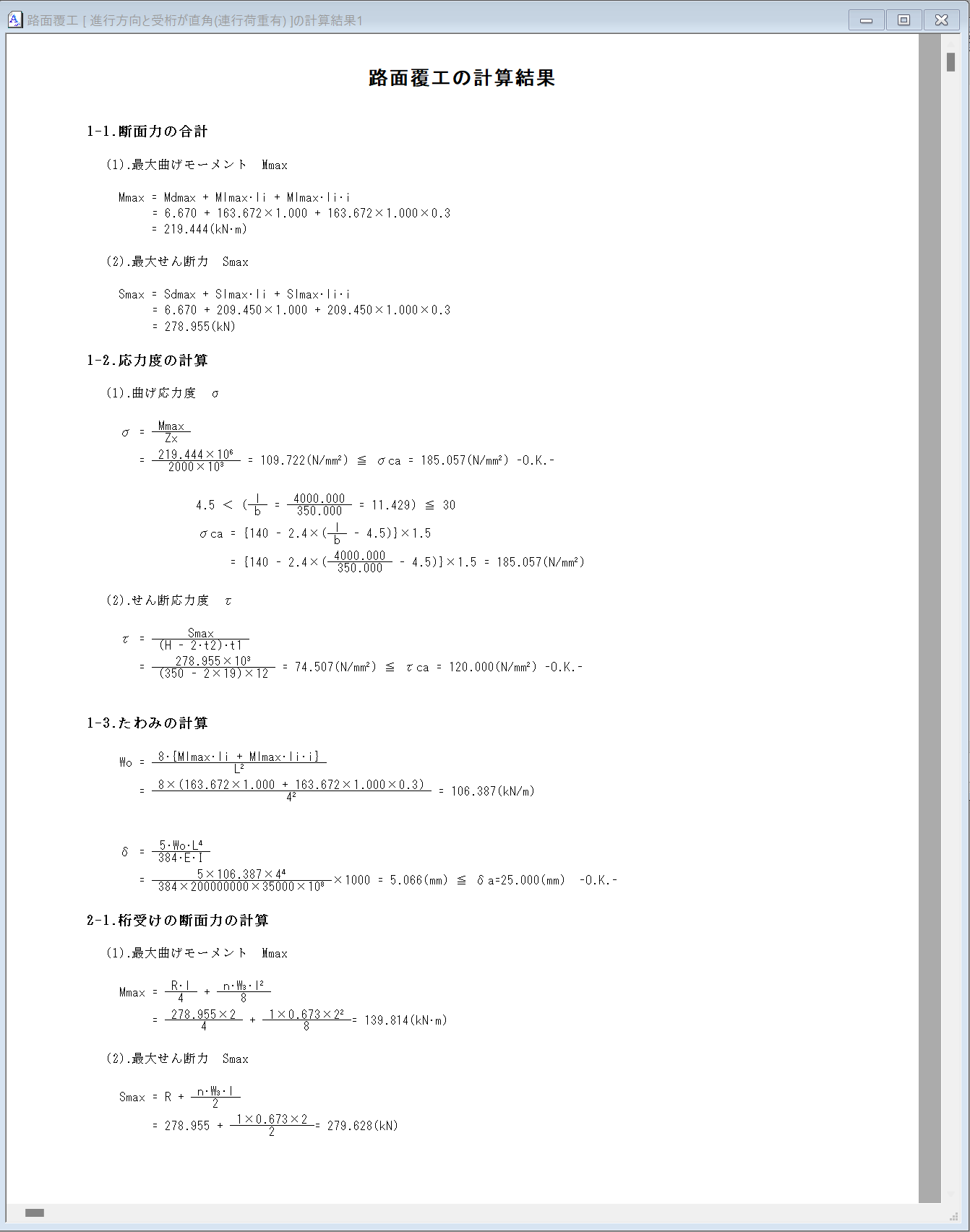

• 計算結果を報告書形式で出力することが可能で､Microsoft Office Wordへの出力も他のCivil Plazaシリーズと同様にサポート。

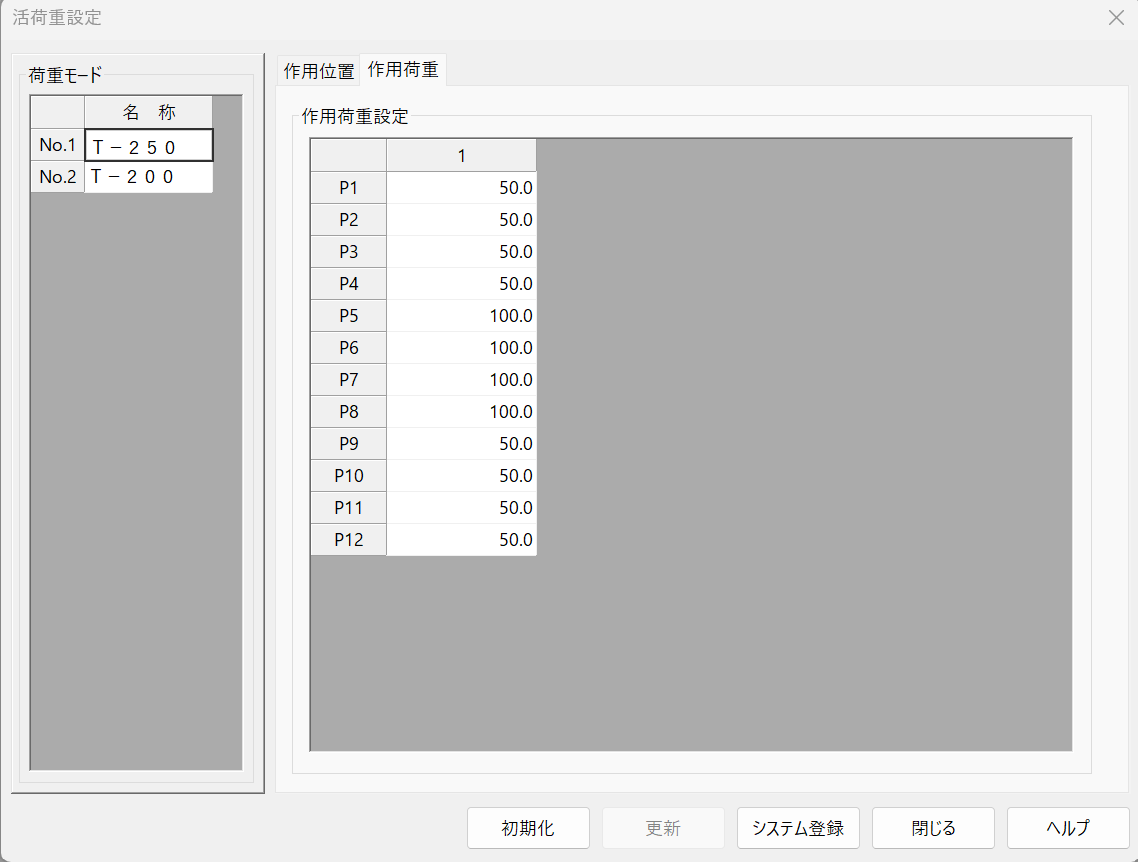

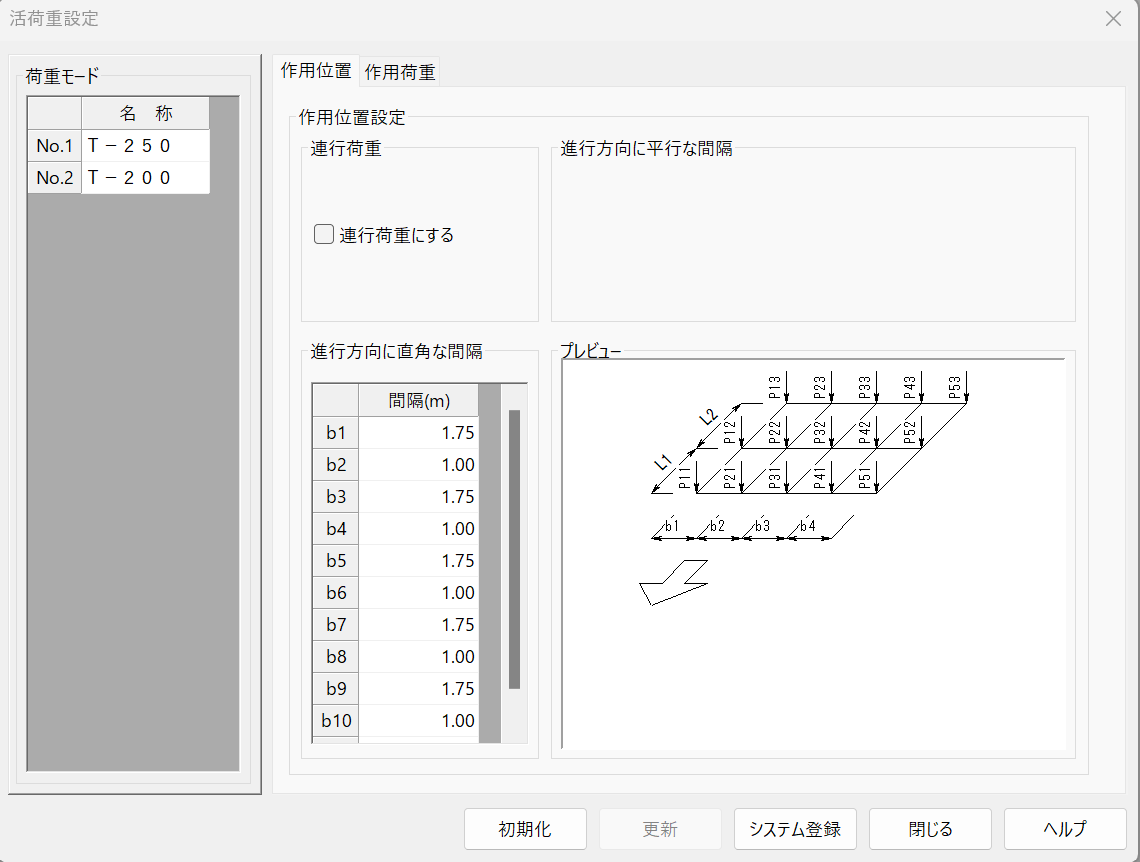

活荷重の設定

• 「路面覆工の計算」で使用する活荷重データは、追加・変更・削除の編集が可能で、任意で設定することも可能です。
• 作成または修正した活荷重データをシステムデータとして登録することが可能です。

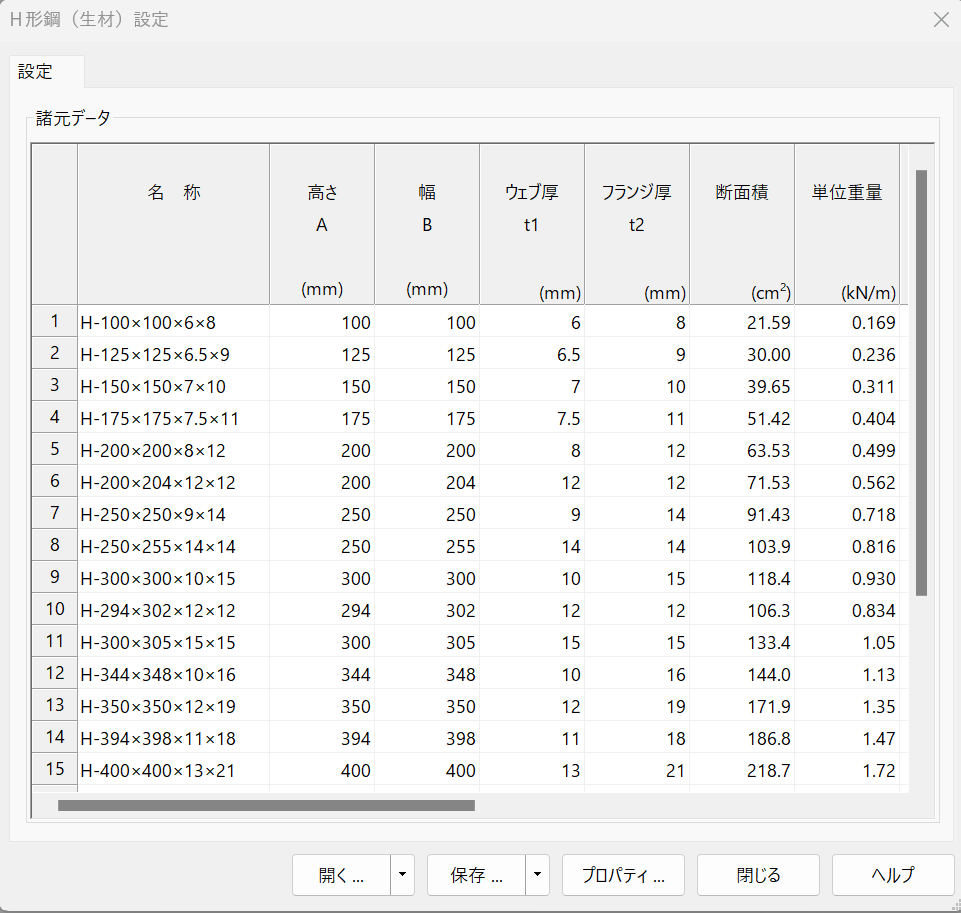

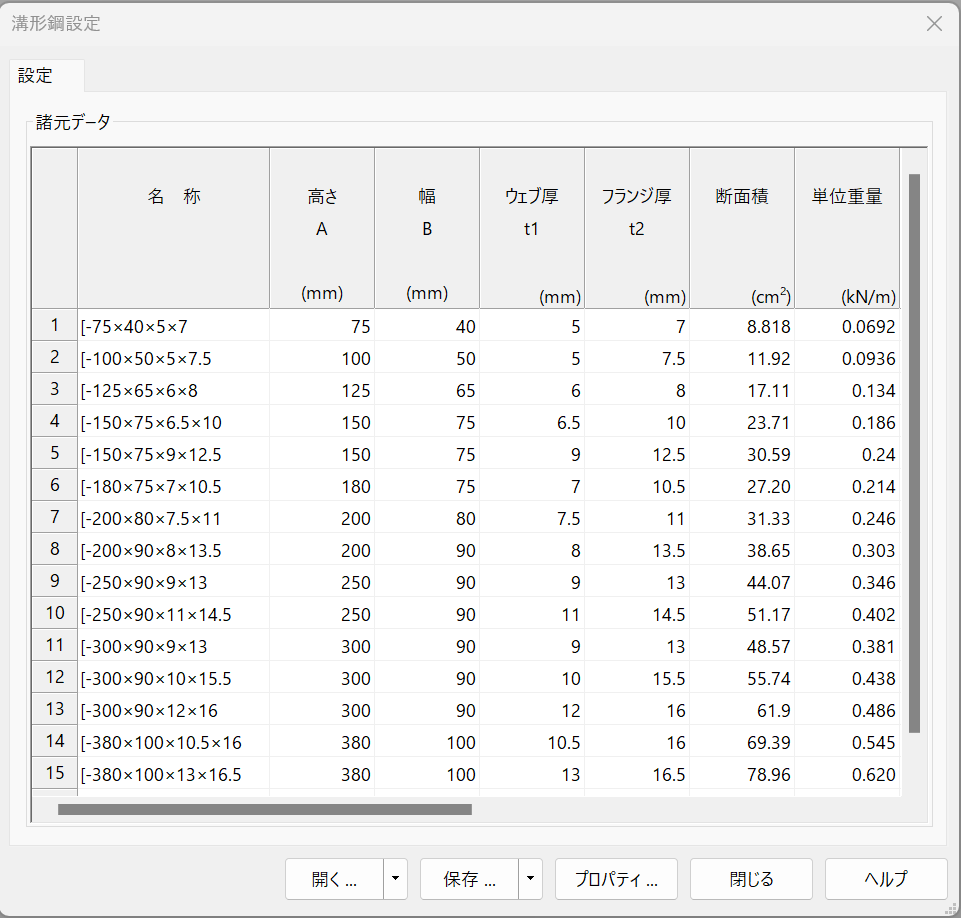

鋼材諸元データ・鋼材諸元設定

• 鋼材諸元データは、追加・変更・編集も可能です。
• 鋼材諸元データのみを諸元データファイルとして保存することが可能です。
• 標準の鋼材データは、下記の内容です。
  • Ｈ形鋼（生材）（ＮＨ）
  • Ｈ形鋼（リース材）（ＲＨ）
  • Ｉ形鋼（ＮＩ）
  • 溝形鋼（ＮＨ）
  • 山形鋼（ＮＹ）
  • 高圧ボルト（ＫＢ）
  • 覆工板（ＦＢ）
  鋼材諸元データは、他の『Civil Plaza』商品にも利用できます。

テンプレート機能について

• 定期的に使用する設計条件等をあらかじめテンプレートとして登録しておくことが可能です。
  新規作成時にテンプレートを選択して作業の効率化を図ることができます。



コンビニエンス機能について

検討する際に複数のケース（マルチドキュメント）を同時に扱うことが簡単な操作で行えます。

• ドキュメント間でのドラック＆ドロップの機能により、計算の共通する入力データがコピーされます。
• マウスのホイールボタンを押すと、指定したドキュメントと同じデータが入力された状態で新規計算を自動作成します。
  一部の条件を変更して比較する場合などに大変便利です。

ページ設定

• 枠線「枠線の表示・非表示」「線種・太さ」「余白」の設定可能。
• ページ番号「スタイル」「ページ番号の表示・非表示」「開始番号の数値入力」「文字書式・サイズの選択」「表示位置」の設定可能。
• 会社名「表示・非表示」「会社名入力」「フォント選択」「表示位置」の設定可能。
• 書式「文章の行間」「タイトル文字表示・非表示」「設定項目の文字書式・サイズの選択」の設定可能。
• 絵図「印字される図の文字書式・サイズ」の設定可能。
• ページ設定では、ワープロソフト等と同様の充実した設定が行え、TrueTypeフォントも使用でき、計算書類を理想のまま印刷できます。また、同時に複数の計算結果を印刷プレビューで表示することも可能です。

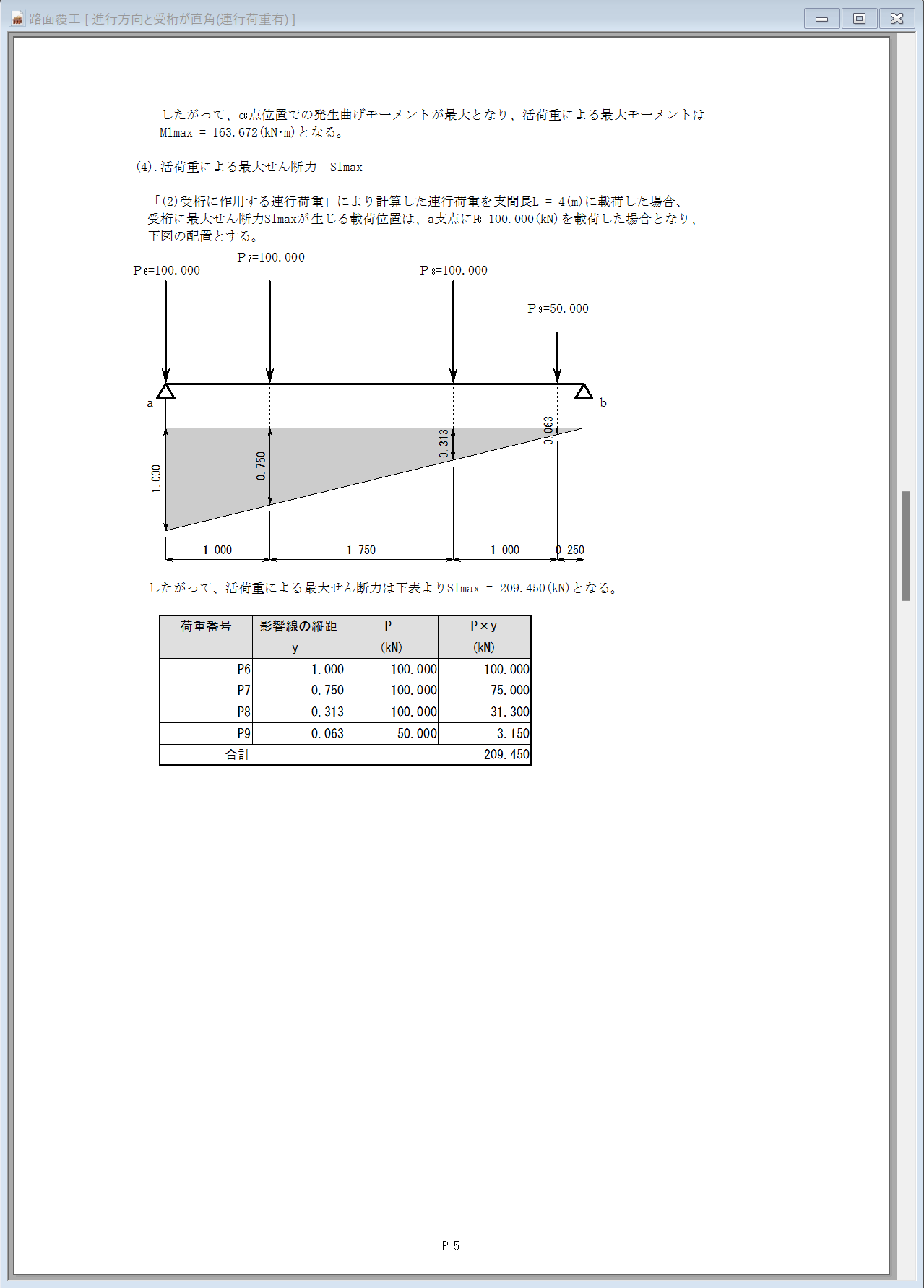

計算書出力について

• Microsoft Wordに計算結果を高速で直接出力することができ、計算書における数式や図形および表など全てWordで作成した場合と同じようにネイティブなWordデータとして出力され、見出しマップも自動的に作成されますので文章の検索や編集が容易にできます。

  ※ 直接プリンタやPDFファイルにも出力することができます。
  ※ PDFファイルを出力する場合には、別途Adobe Acrobatが必要になります。
