製品概要

{{item}}

{{selectedProduct.description}}

注目機能！

開口部の検討

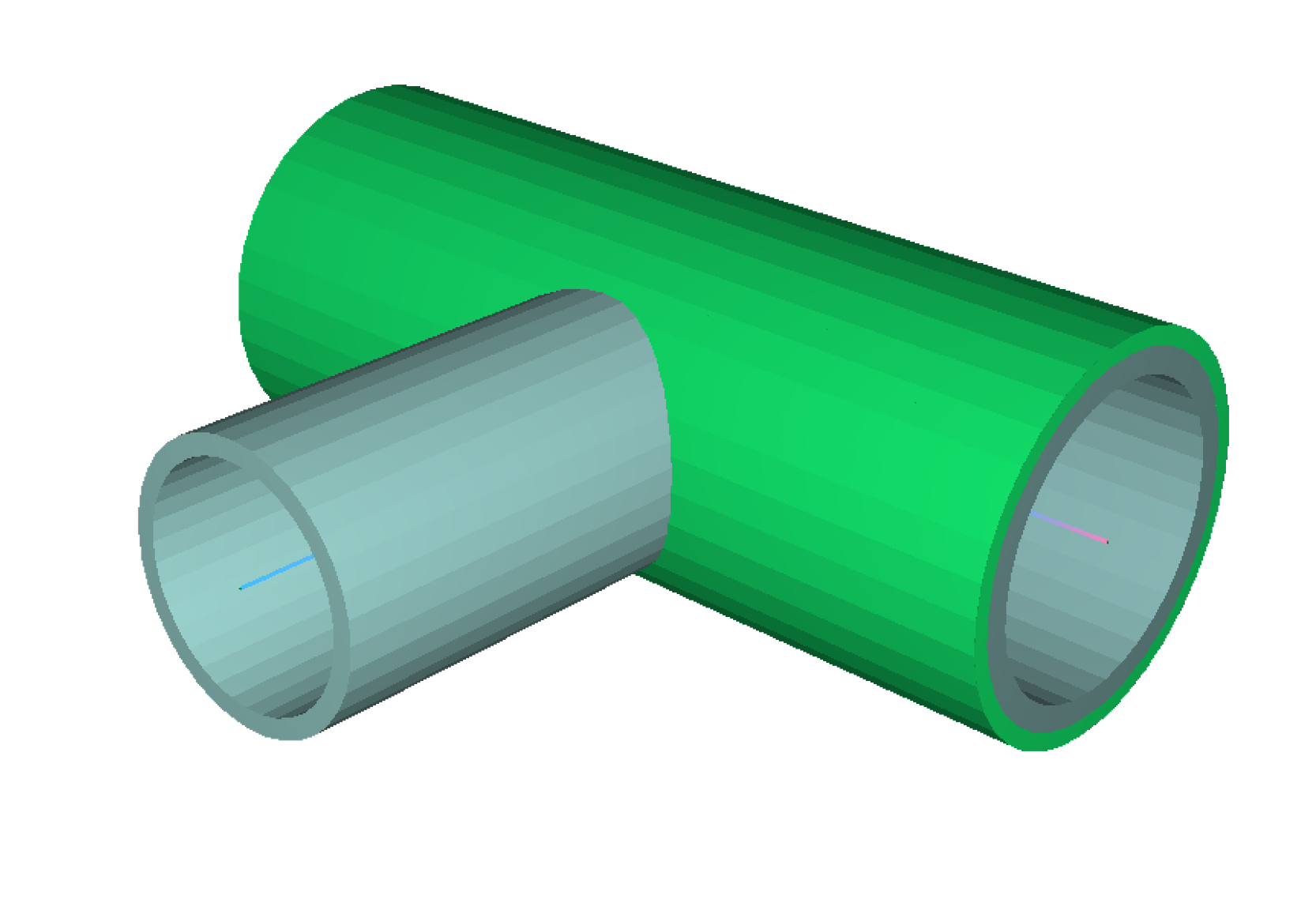

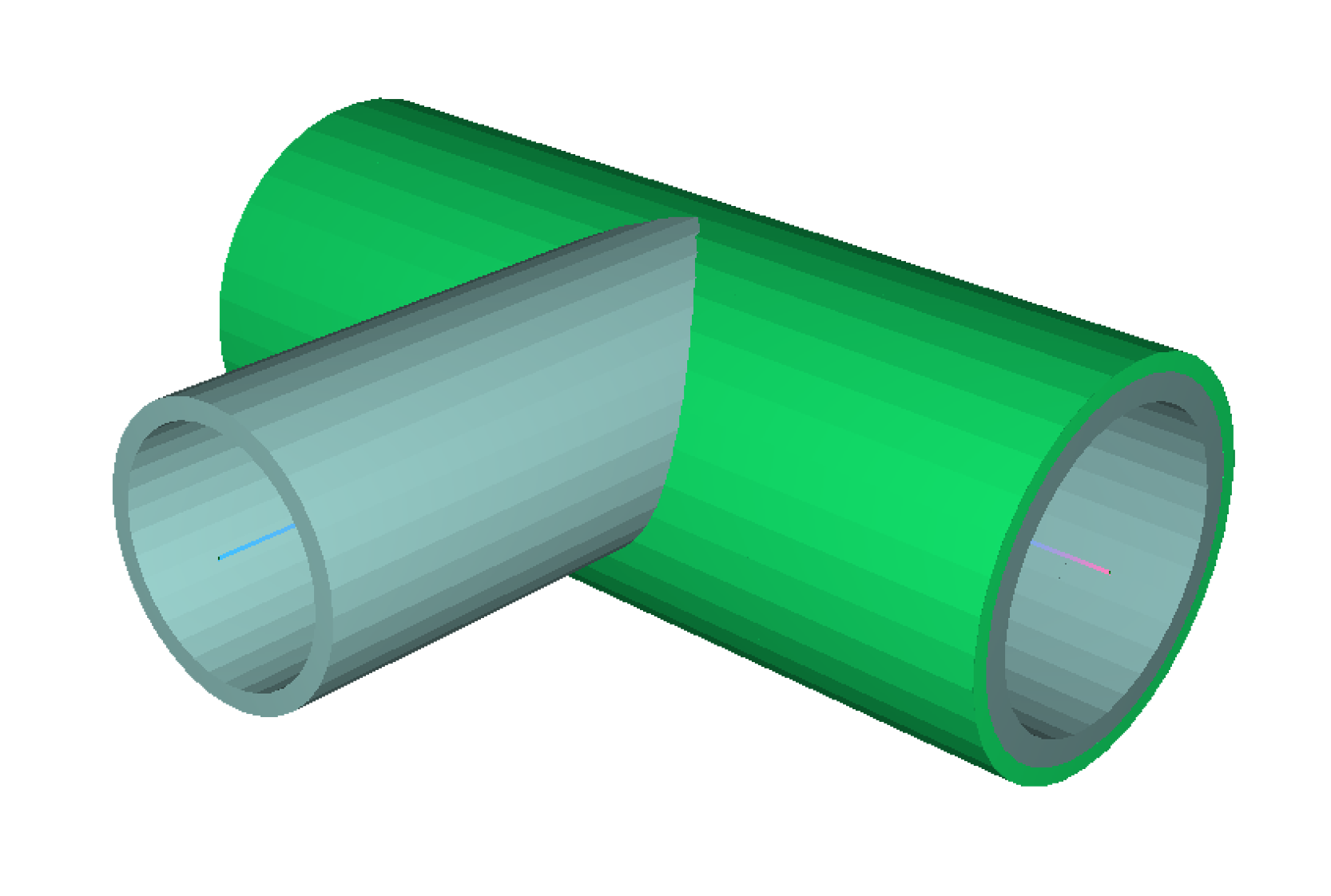

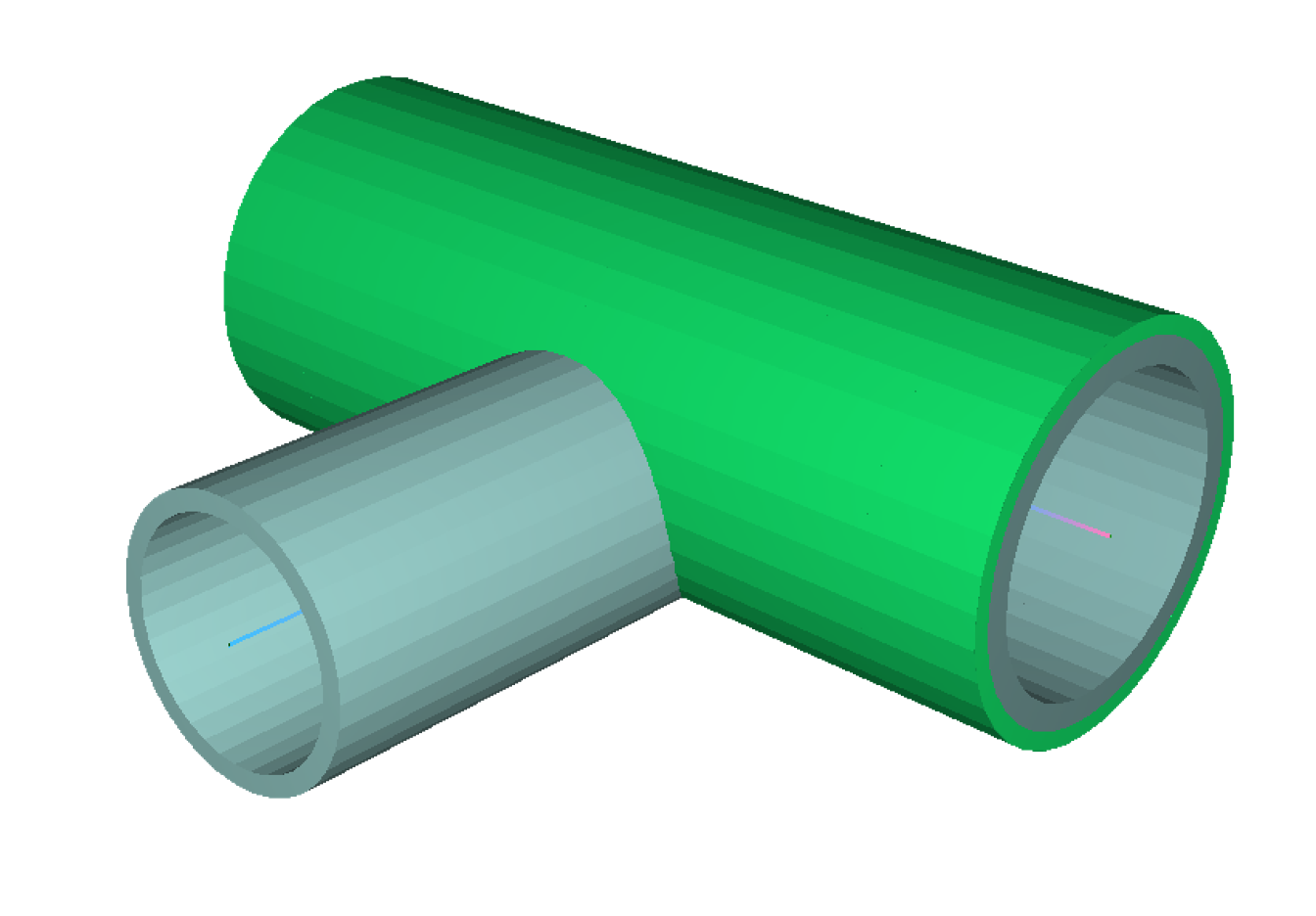

側部開口部－スプリングライン設置 側部開口部－下方設置 側部開口部－上方設置
側部開口部－スプリングライン設置 側部開口部－下方設置 側部開口部－上方設置

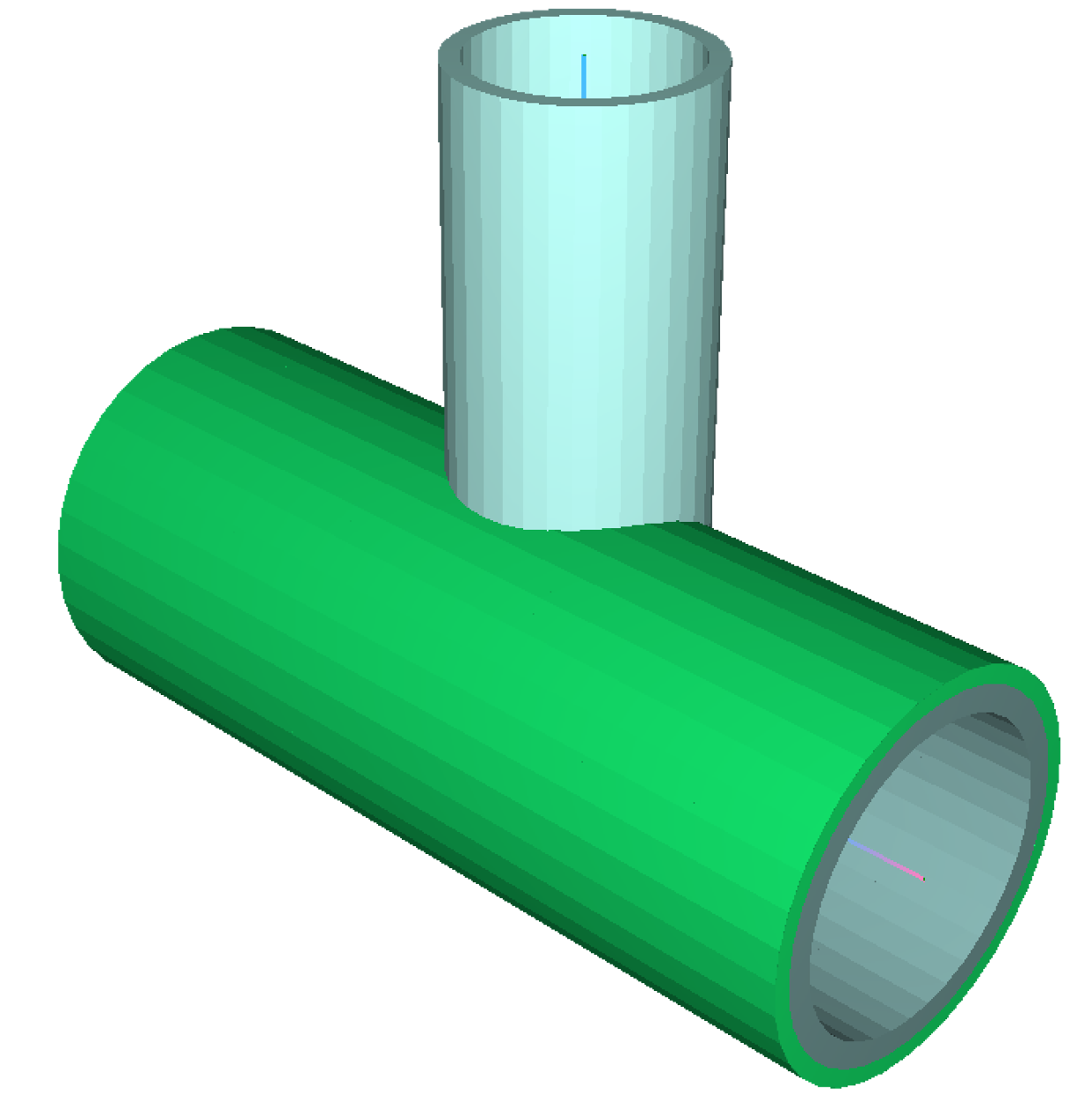

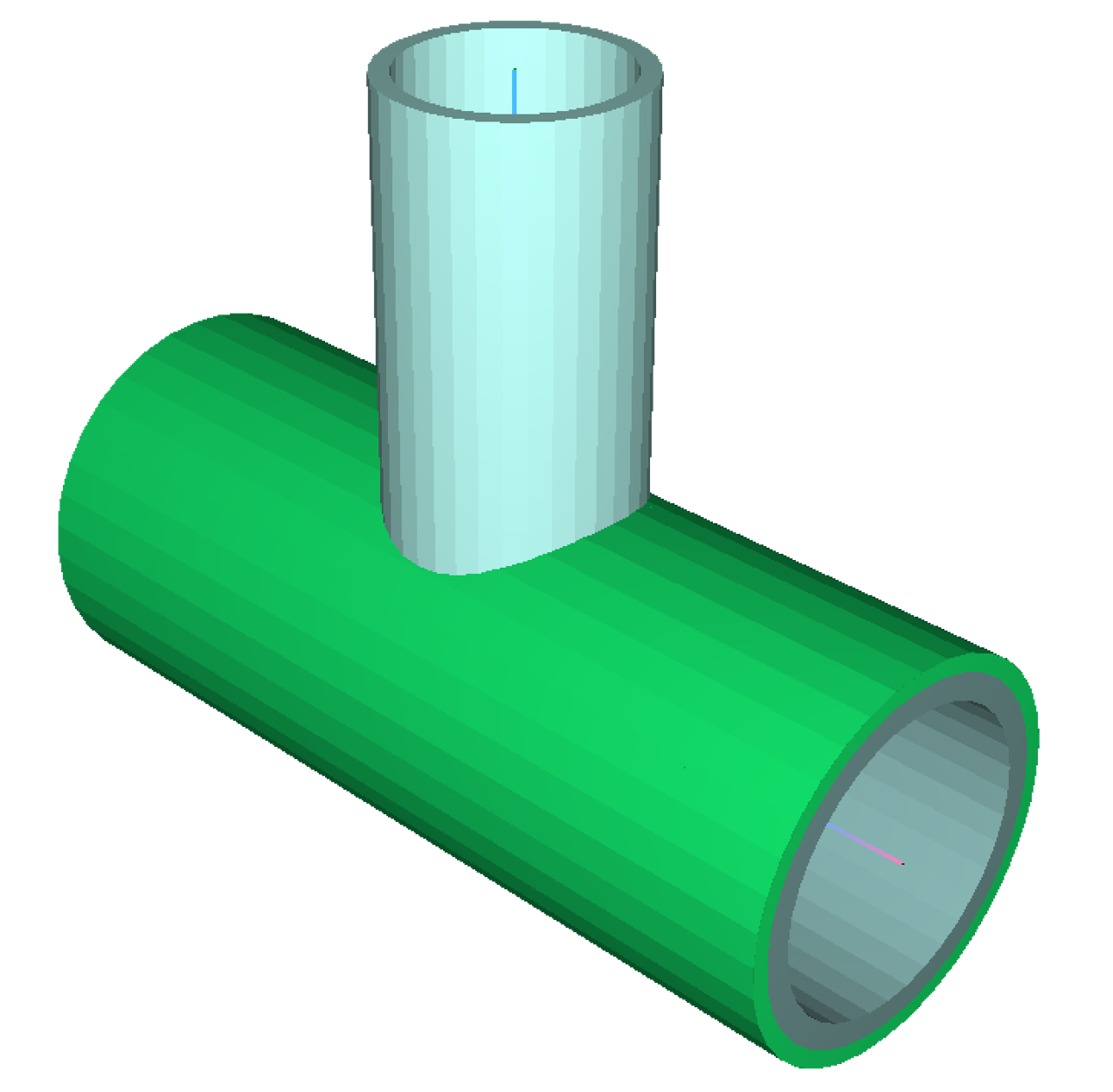

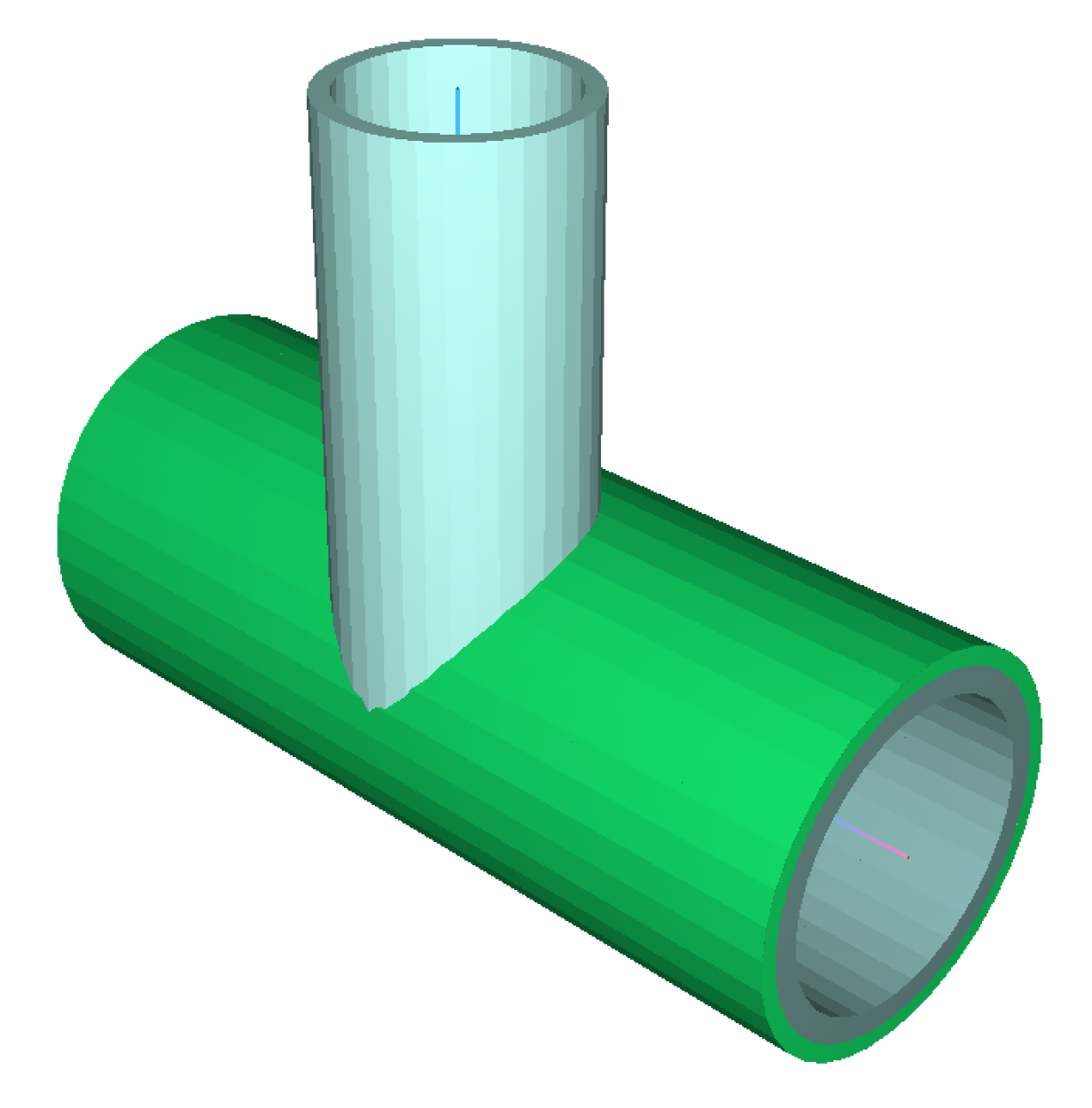

直上開口部－センターライン設置 直上開口部－右側設置 直上開口部－左側設置
直上開口部－センターライン設置 直上開口部－右側設置 直上開口部－左側設置
  • 側部または直上に開口部を設けた場合の検討が可能。
  • 開口部の位置は任意に設定可能。
開口部の施工条件 鋼製セグメント コンクリート系セグメント
同時施工
（二次覆工前に開口部に枝管接合）		 ○ －
時差施工
（開口部をあらかじめ補強後に枝管接合）		 ○ －
事後施工
（既設管に開口部を設けて枝管接合）		 ジベル施工有 ○ ○
ジベル施工無 ○ ○
  • 鋼製セグメントでは「同時施工」「時差施工」「事後施工」での開口部の検討が可能。
  • コンクリート系セグメントでは「事後施工」での開口部の検討が可能。
  • 開口部の補強構造の基本は、二次覆工コンクリートをはつり、鉄筋を補強区間に配筋。
  • 一次覆工と二次覆工間にジベルを設ける場合、一次覆工と二次覆工が一体に抵抗するため、合成断面として検討。
  • 一次覆工と二次覆工間にジベルを設けない場合、一次覆工と二次覆工が別々に抵抗するため、重ね梁構造として検討。
セグメント
ジベル施工有 ジベル施工無 ジベル施工有 ジベル施工無
鋼製セグメント コンクリート系セグメント
  • 補強形式が「開口部全周をリング状に補強」の場合、開口部補強方法は「鉄筋補強」「型鋼材補強」「鉄筋および型鋼材補強」の選択が可能。
  • 開口部の補強形式が「開口部周辺のみ補強」の場合、開口部補強方法は「型鋼材補強」の選択が可能。
補強形式 開口部全周をリング状に補強 開口部周辺のみ補強
補強方法
鉄筋補強 ○ －
型鋼材補強 ○ ○
鉄筋および型鋼材補強 ○ －

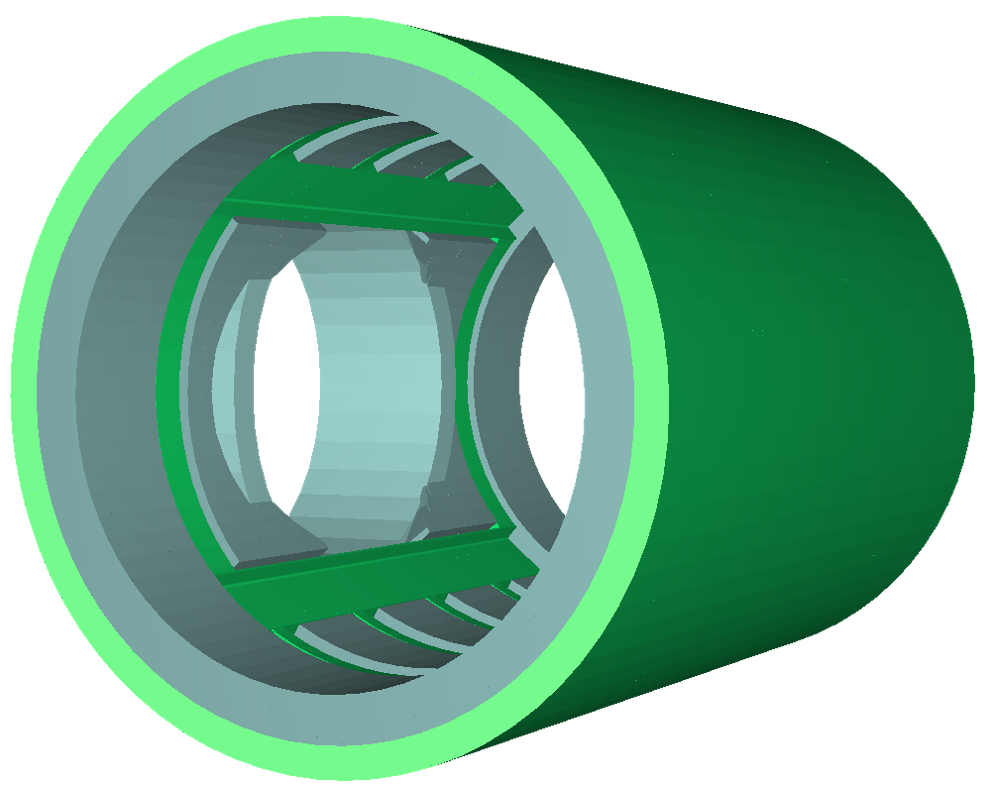

開口部－型鋼材補強

型鋼材補強

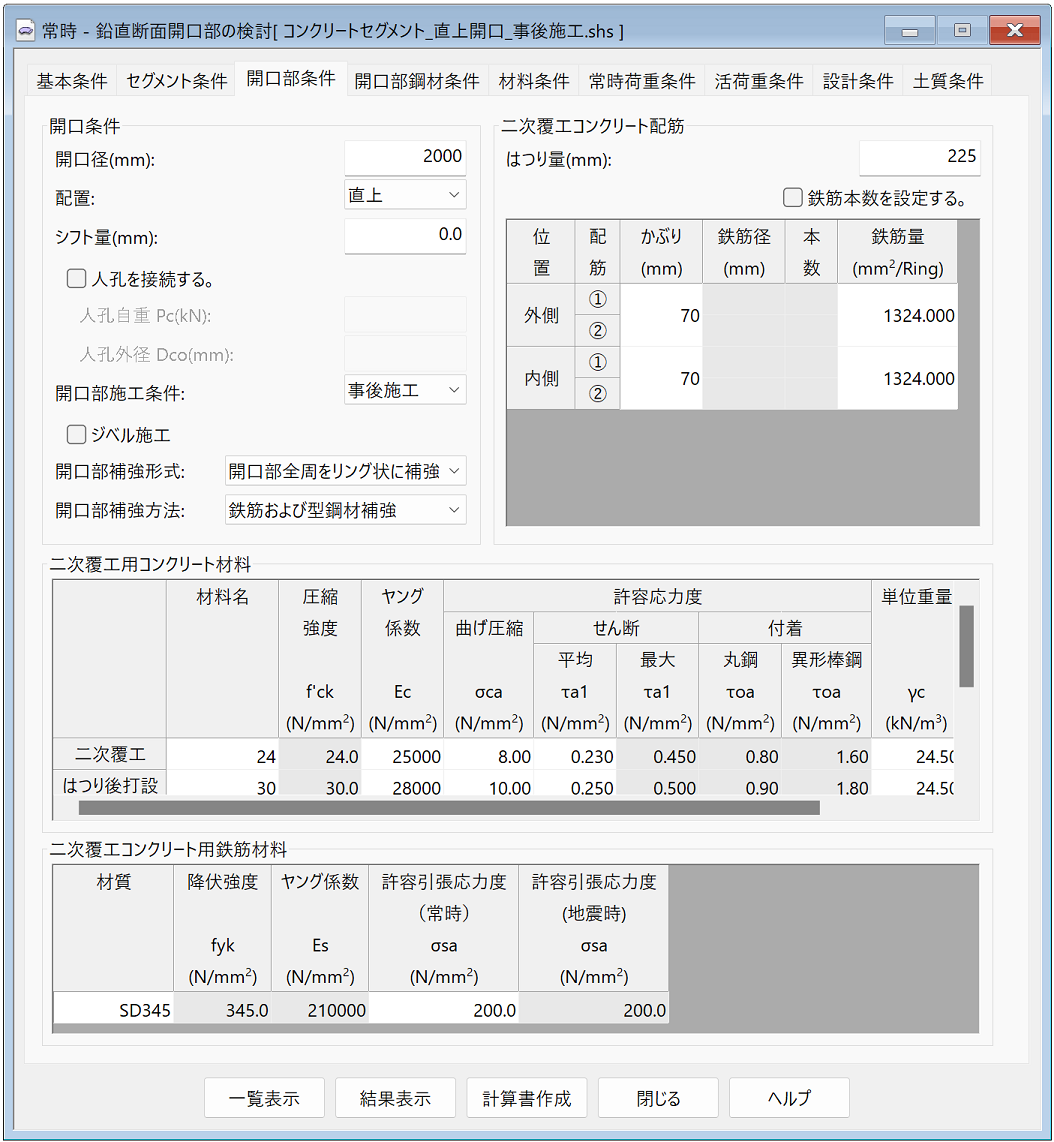

開口部条件
  • 開口条件（開口径、配置、シフト量、人孔条件）の設定
  • 開口部施工条件の設定
  • 開口部の補強方法および補強形式の設定
  • 鉄筋補強の設定

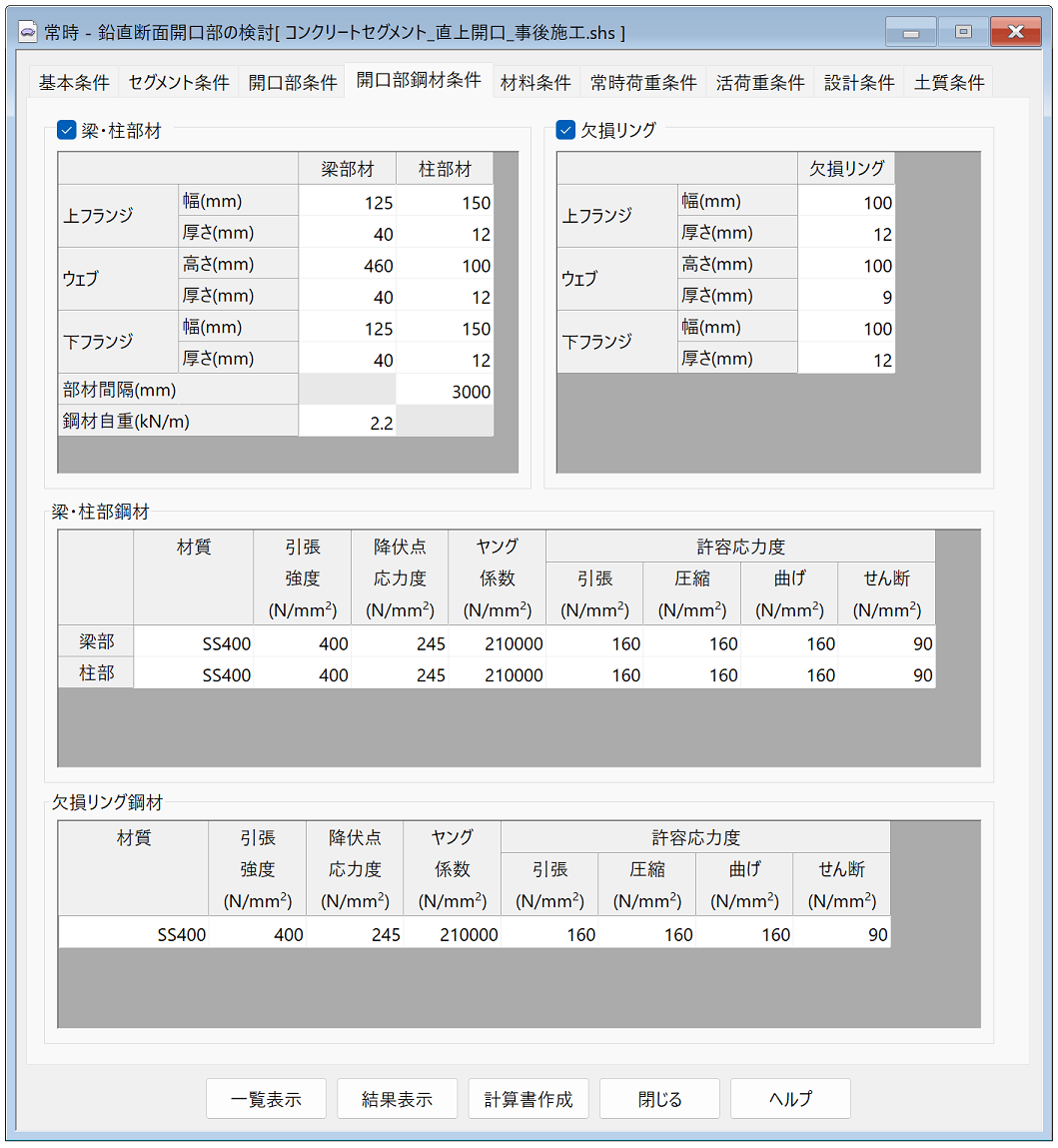

開口部鋼材条件
  • 型鋼材補強（梁部材、柱部材、欠損リング）の設定
直上開口人孔設置
直上荷重図
直上_曲げモーメント
曲げモーメント
直上_軸力
軸力
直上_せん断力
せん断力

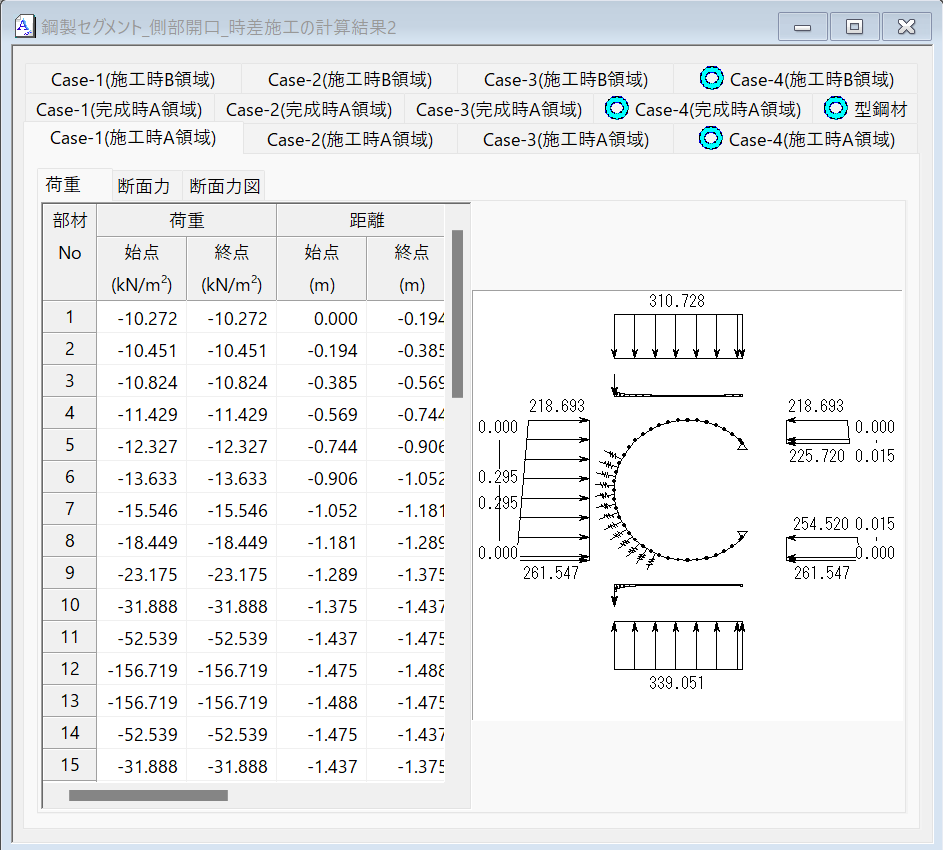

側方開口枝管設置

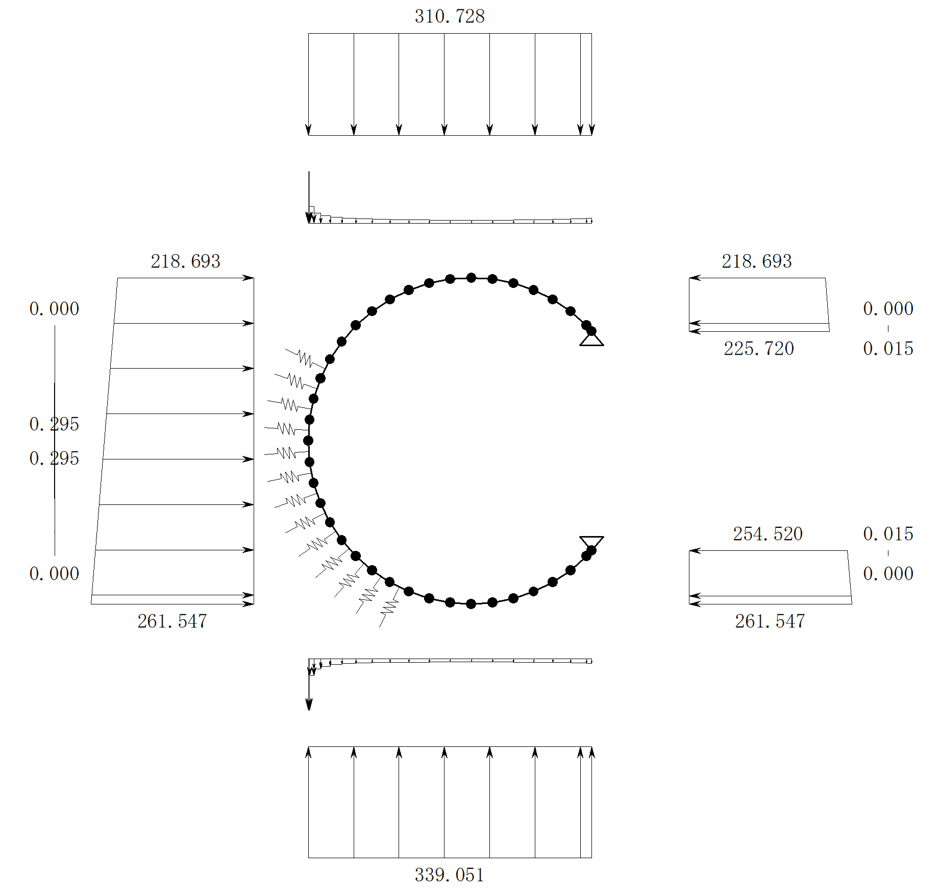

側部_荷重図
側部_曲げモーメント
曲げモーメント

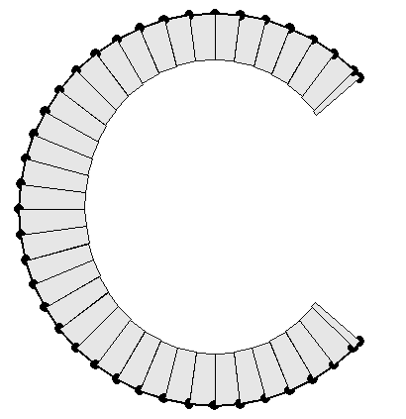

側部_軸力
軸力

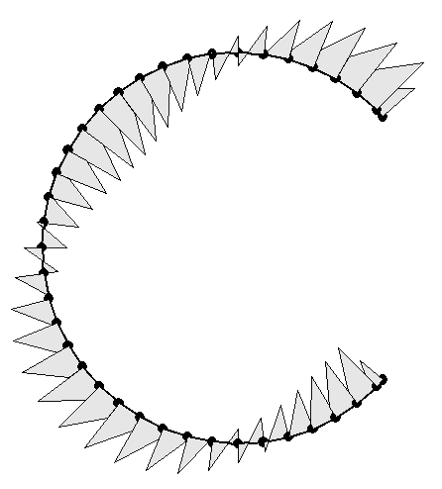

側部_せん断力
せん断力

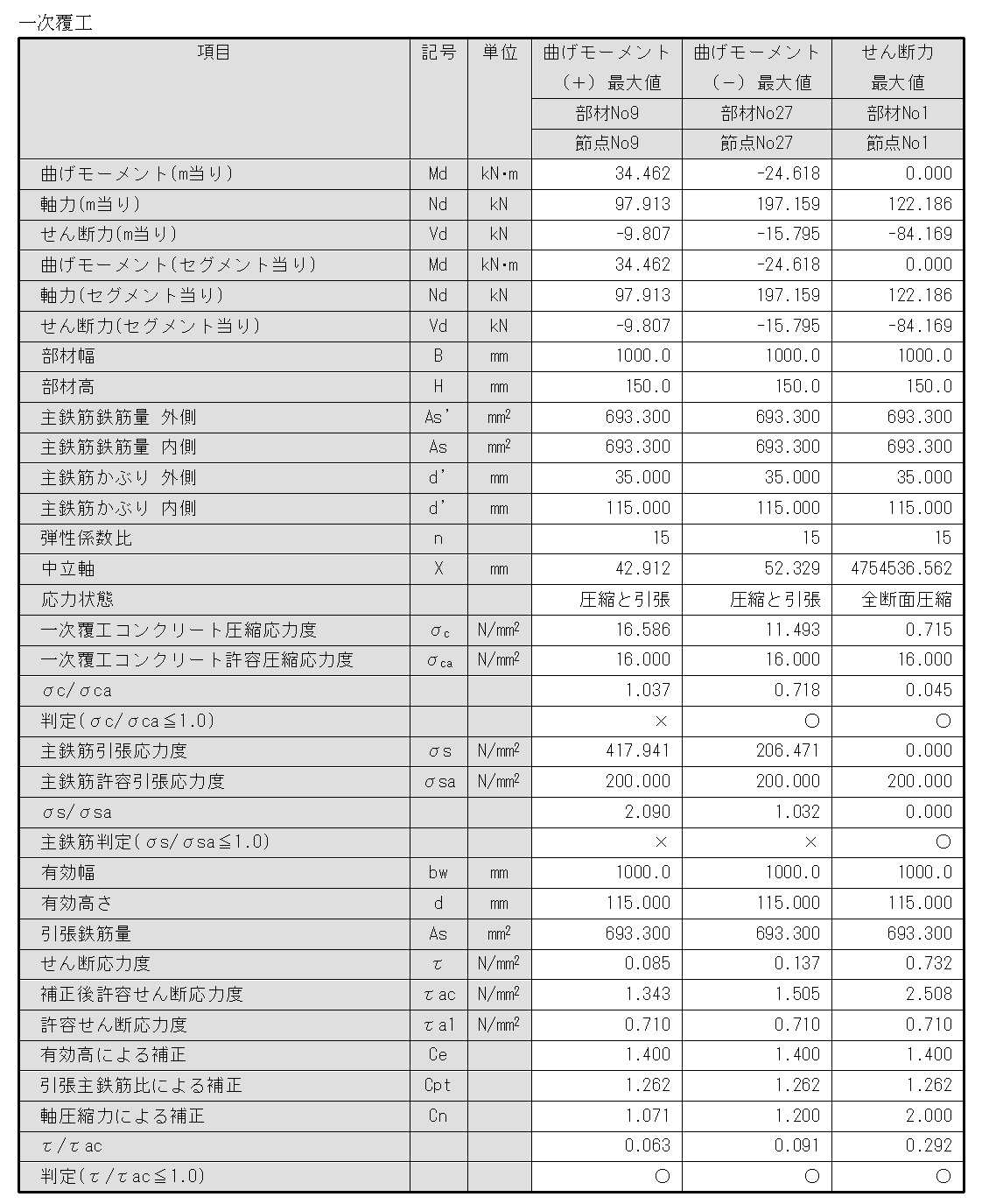

直上_一次覆工断面照査

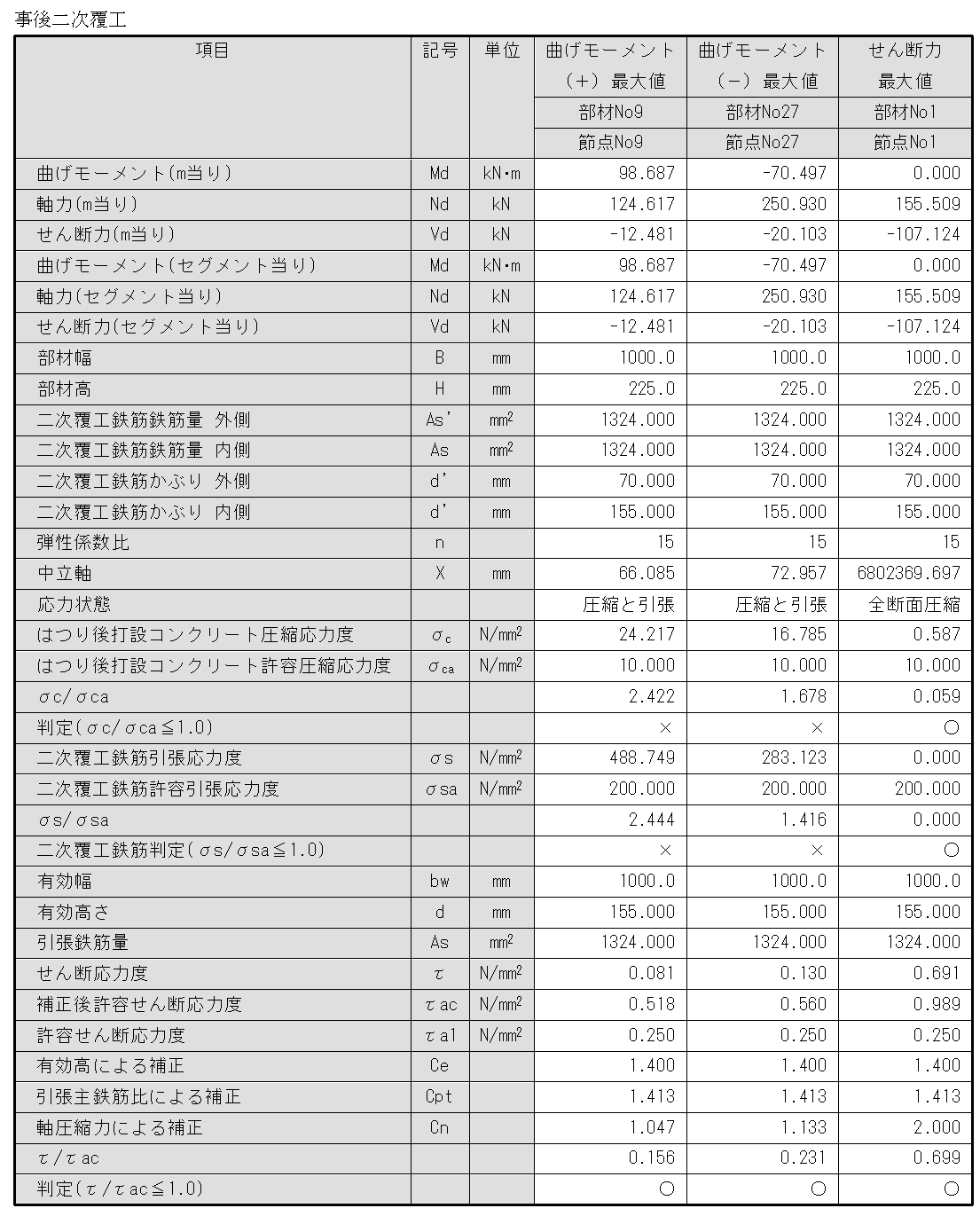

直上_事後二次覆工

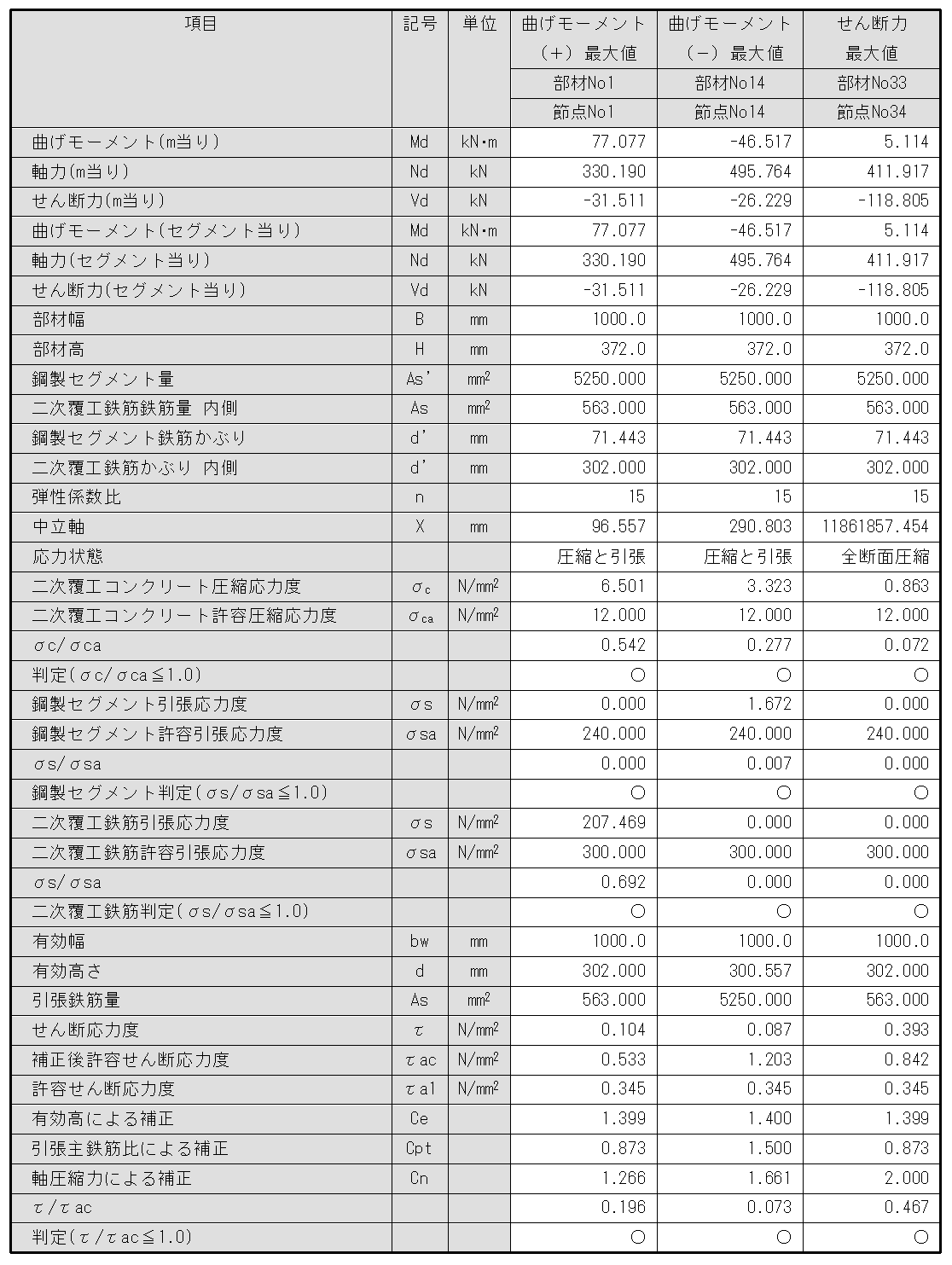

側部_断面照査

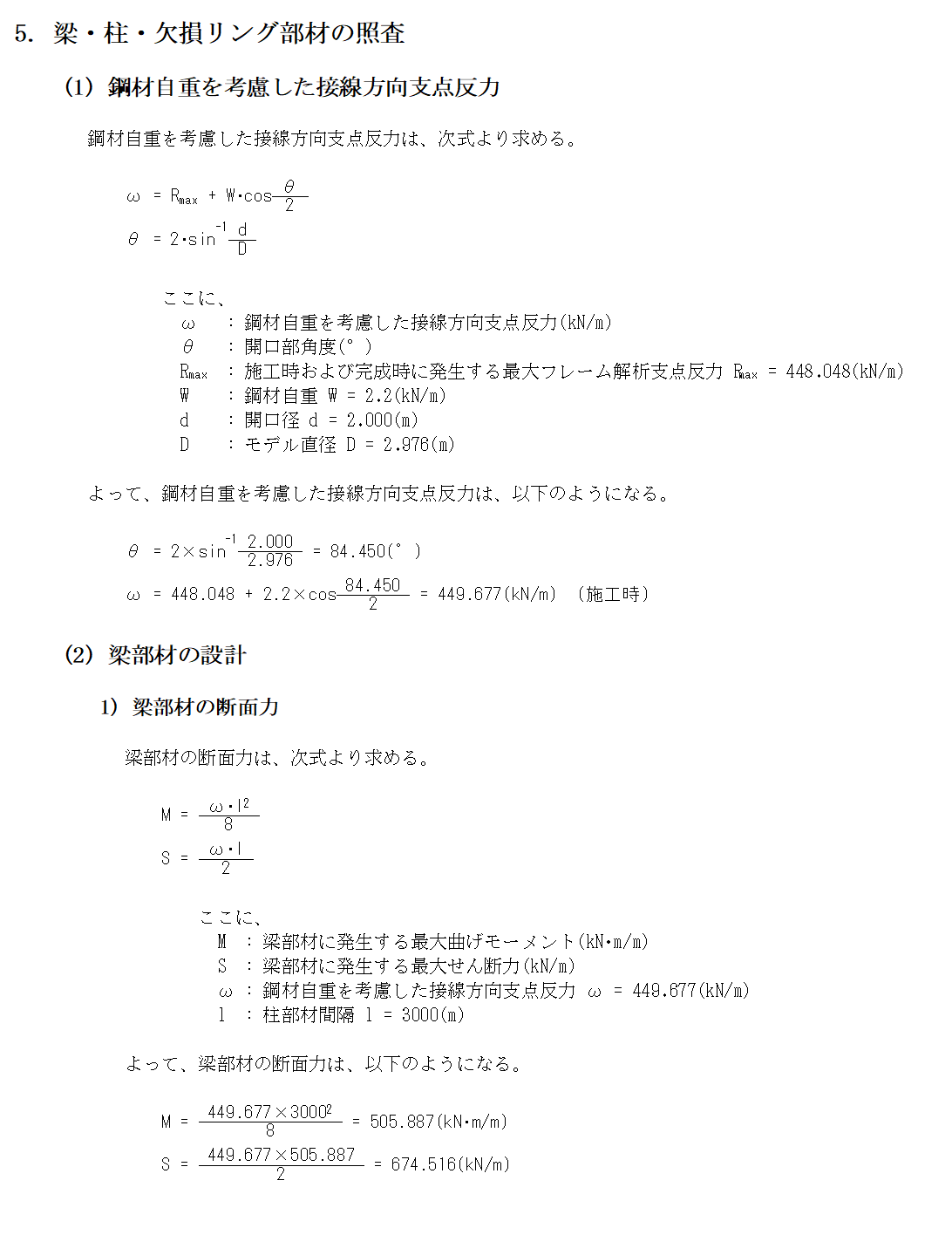

側部_梁柱欠損リング照査

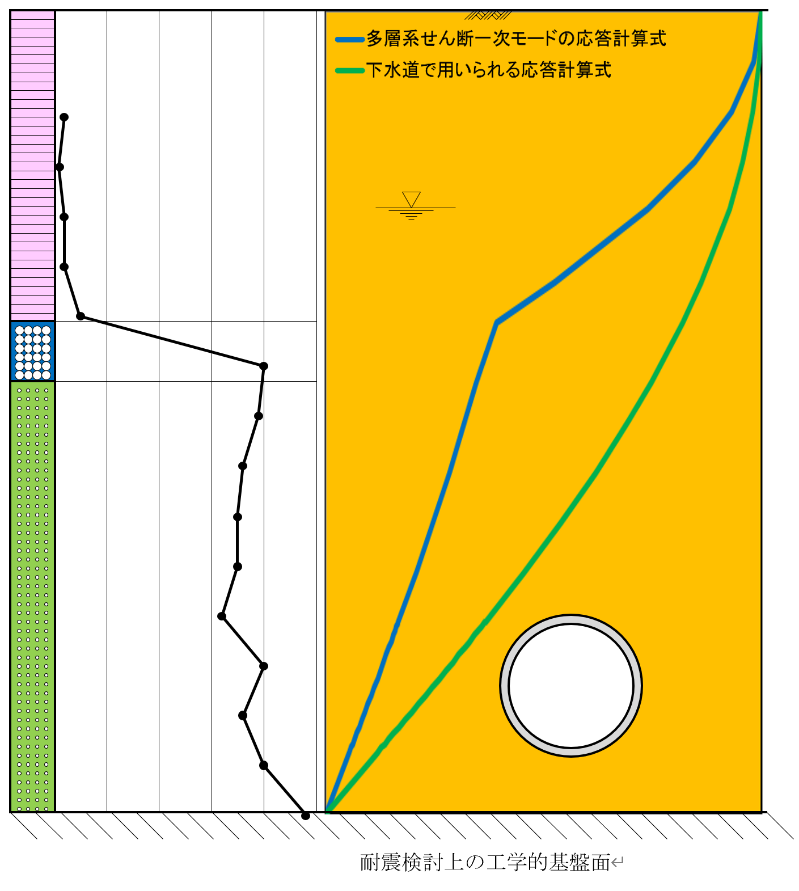

多層地盤(多層系せん断一次モード)の応答計算式の選択が可能

多層系せん断一次モード

  • 『下水道施設の耐震対策指針と解説』の応答計算式は表層地盤のせん断弾性波速度が深さ方向にほぼ一様であることを前提とした式で、極端に表層地盤のせん断弾性波速度が深さ方向に違う地盤については適用外。
  • 極端に表層地盤のせん断弾性波速度が深さ方向に違う地盤についても対応可能な“多層地盤（多層系せん断一次モード）の応答計算式”の選択が可能。

『下水道施設の耐震対策指針と解説』の応答計算式と“多層地盤（多層系せん断一次モード）の応答計算式”の選択の選択は、水平変位振幅の算出方法で「表層地盤を均一地盤」に選択するか、「表層地盤を不均一地盤」を選択するかで簡単に選択可能。

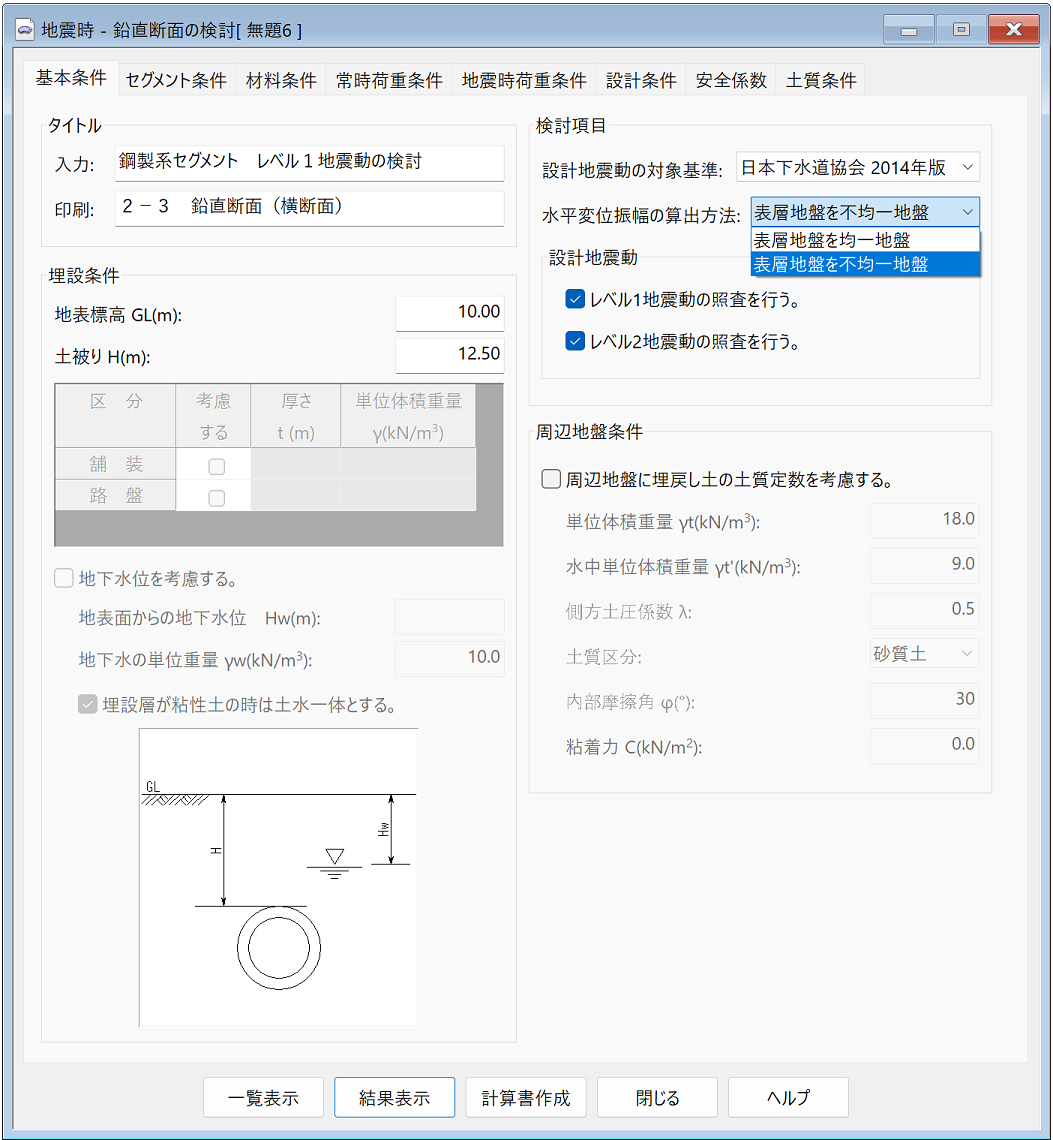

多層系_地震時鉛直断面
地震時-鉛直断面の検討

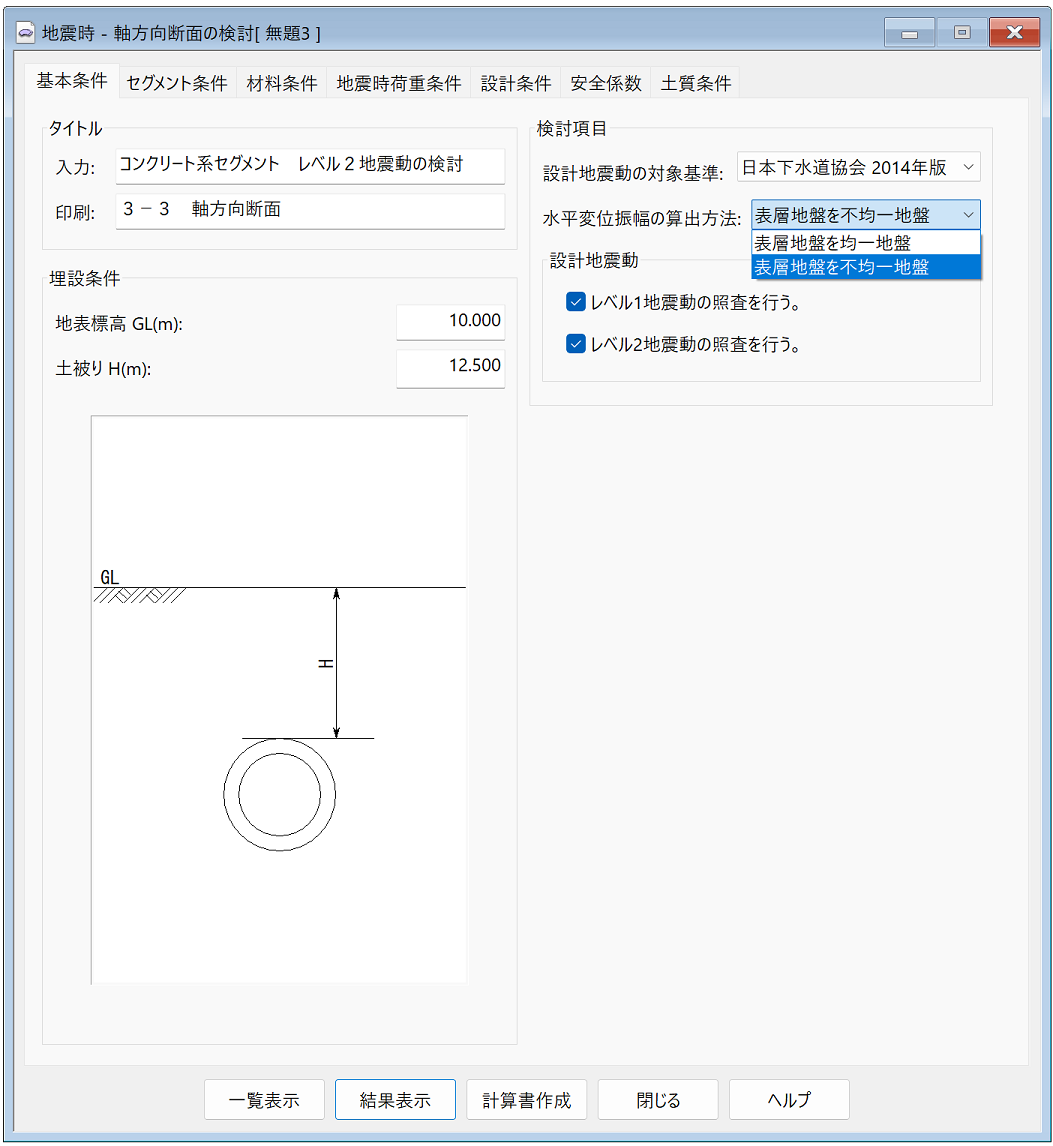

多層系_地震時軸方向断面
地震時-軸方向断面の検討

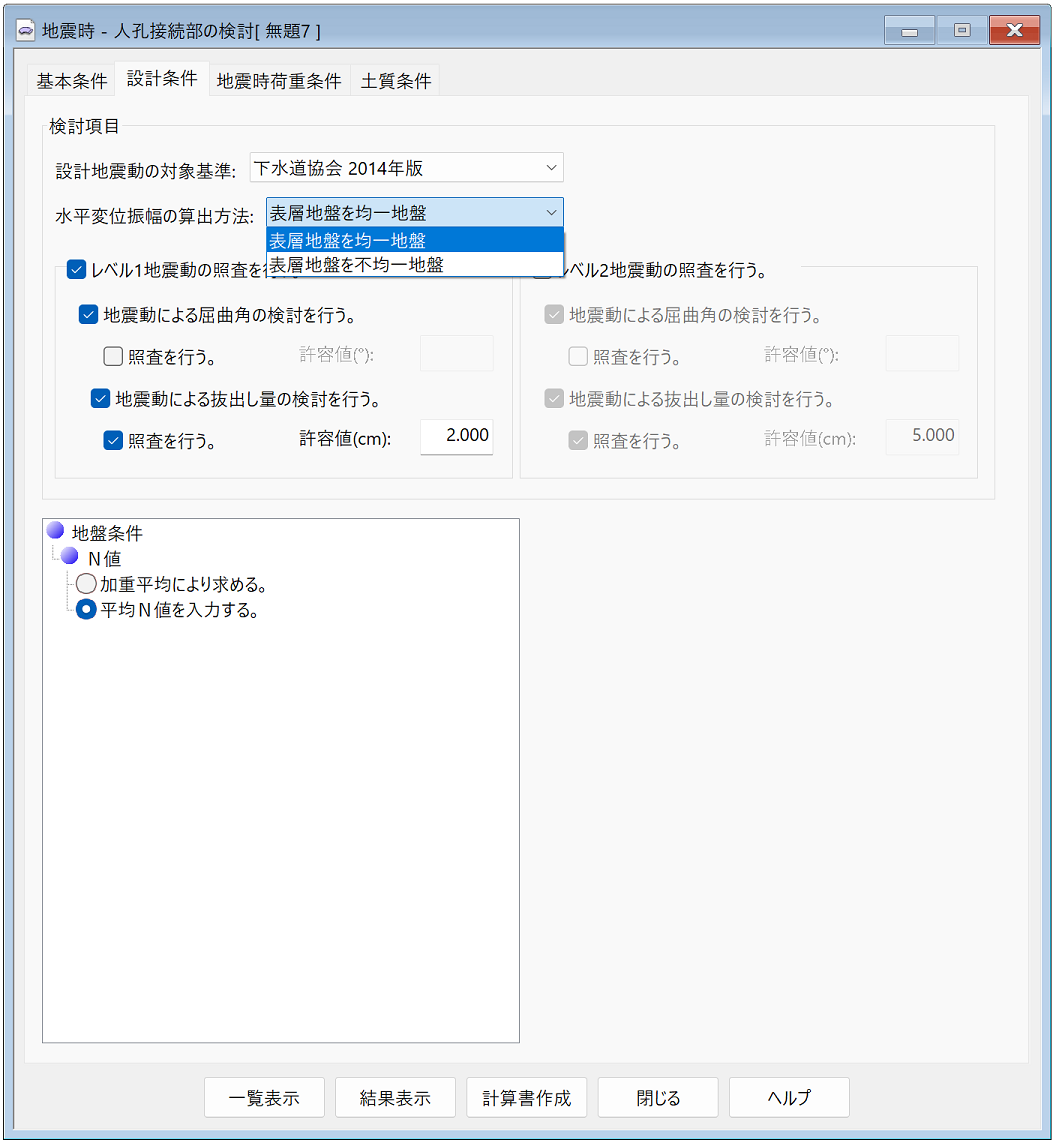

多層系_地震時人孔接続部
地震時-人孔接続部の検討
埋設地盤 N = 3

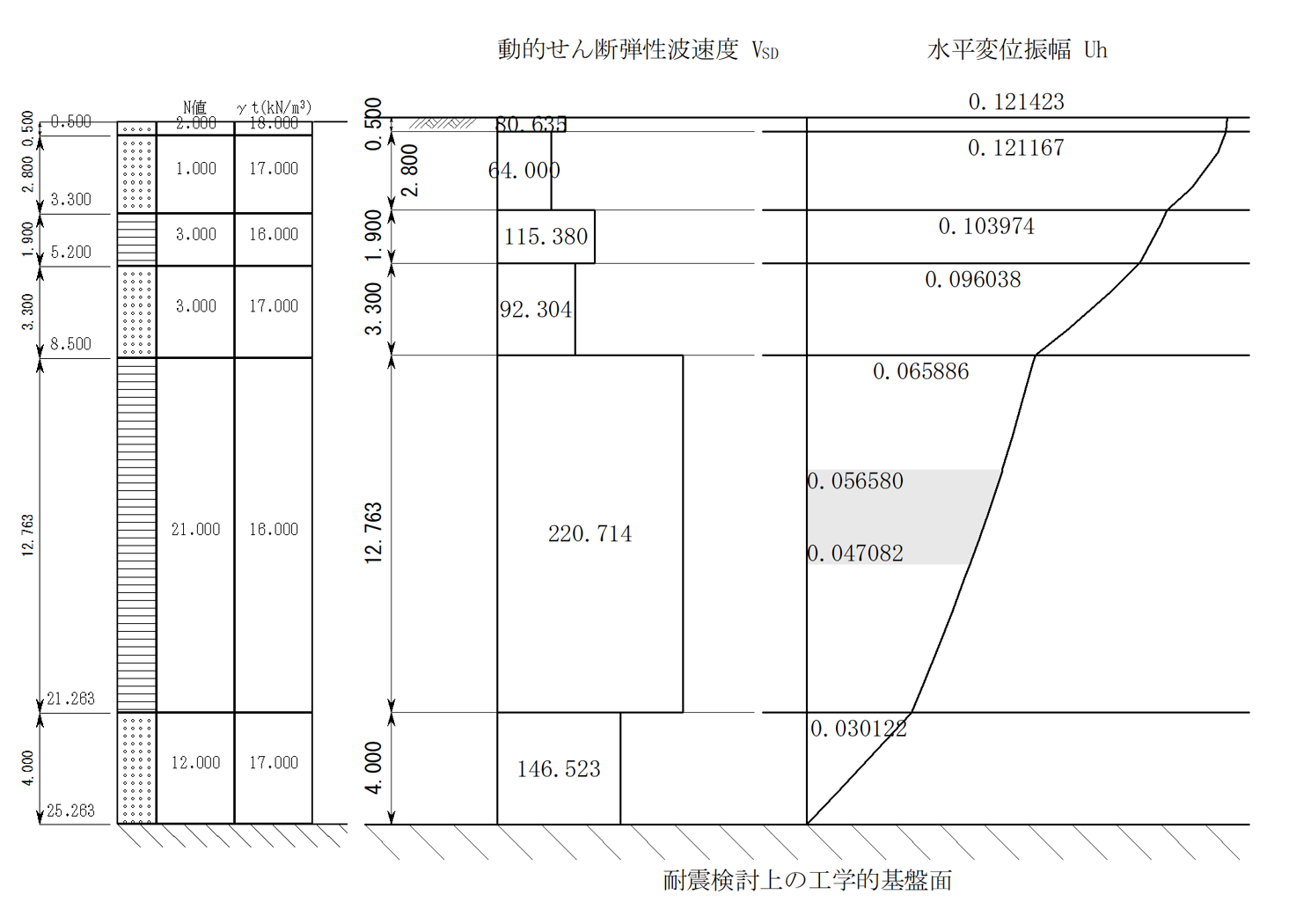

多層_硬
表層地盤の基本固有周期TG=0.599秒
埋設地盤 N = 21

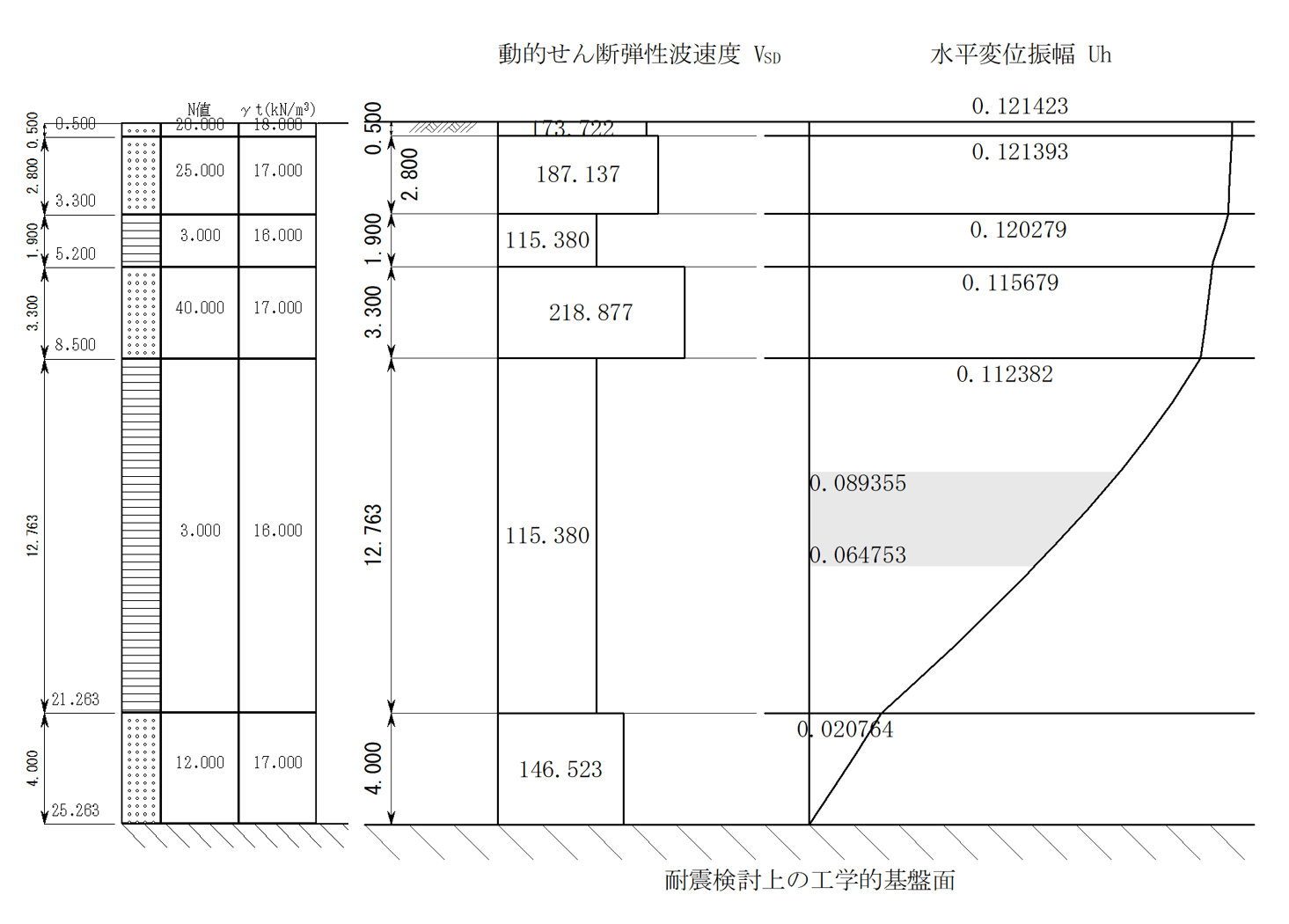

多層_軟
表層地盤の基本固有周期TG=0.599秒

内水圧の検討

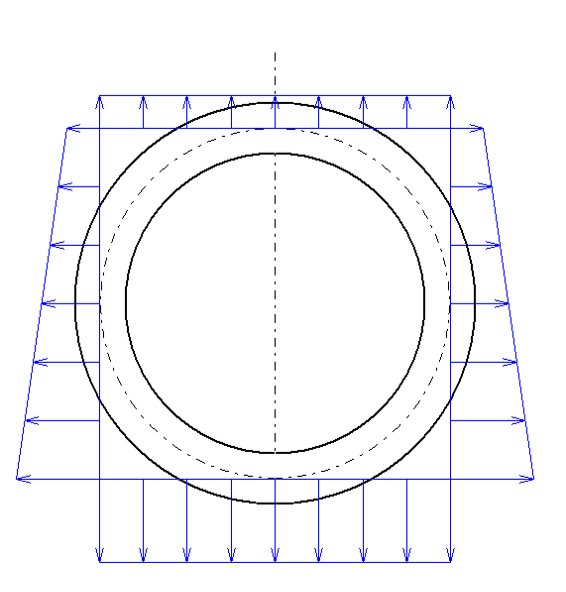

内水圧_水平鉛直_トンネル図心

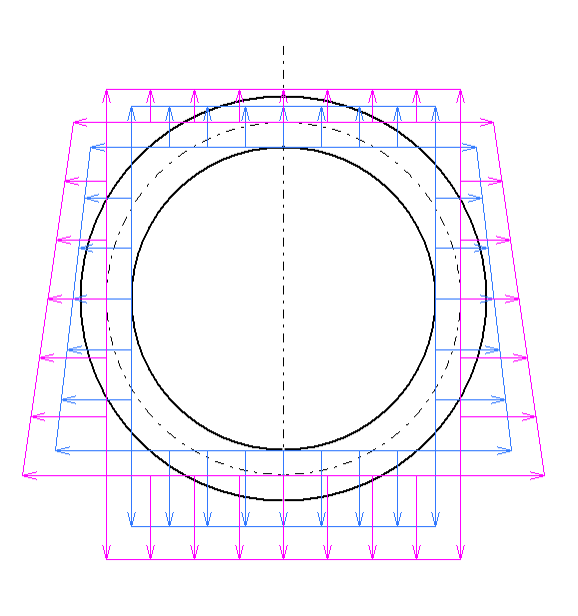

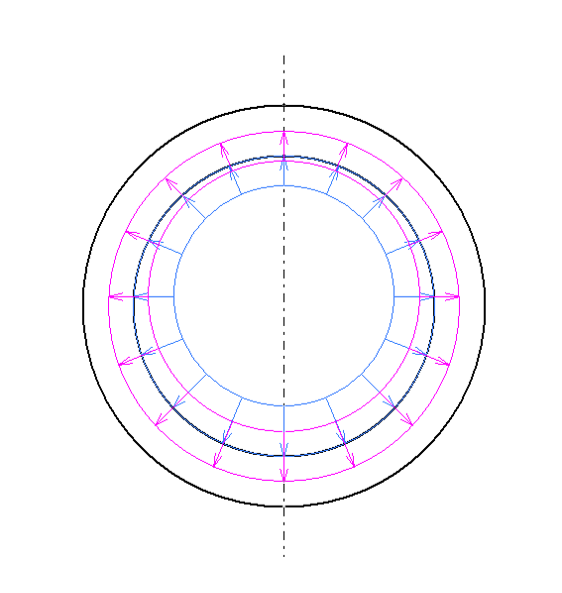

内水圧_水平鉛直_トンネル内径

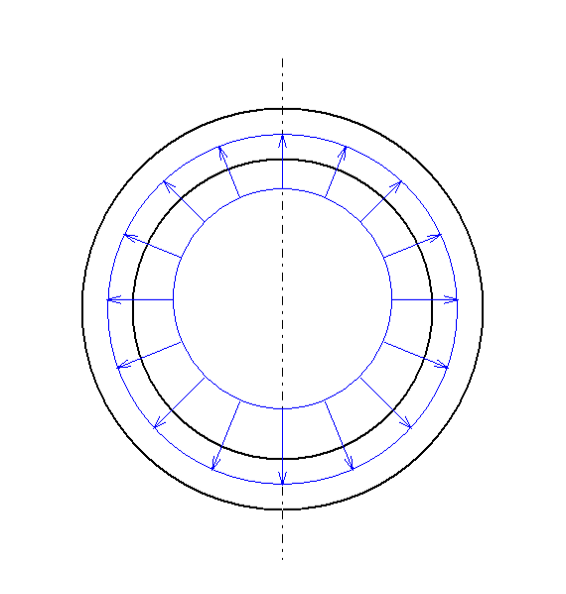

内水圧_部材軸直角_トンネル図心
内水圧_部材軸直角_トンネル内径

内水圧作用位置：トンネル図心

内水圧作用位置：トンネル内径

内水圧作用位置：トンネル図心

内水圧作用位置：トンネル内径

内水圧作用方向：水平・鉛直方向

内水圧作用方向：部材直角方向

○：採用荷重　　△：選択荷重（設計者判断）
ケース 土圧 地下水位 内水圧 自重 地盤反力 活荷重考慮
大 小 高 低 平常時 異常時
1 ○ ○ ○ ○ △
2 ○ ○ ○ ○ △
3 ○ ○ ○ ○ ○ △
4 ○ ○ ○ ○ ○ △
5 ○ ○ ○ ○ ○ △
6 ○ ○ ○ ○ ○ △
7 ○ ○ ○ ○ ○ △
8 ○ ○ ○ ○ ○ △

「内水圧が作用するトンネル覆工構造設計の手引き」、「下水道シールド工事用二次覆工一体型セグメント設計・施工指針」で提案されている荷重組み合わせ条件に対応。

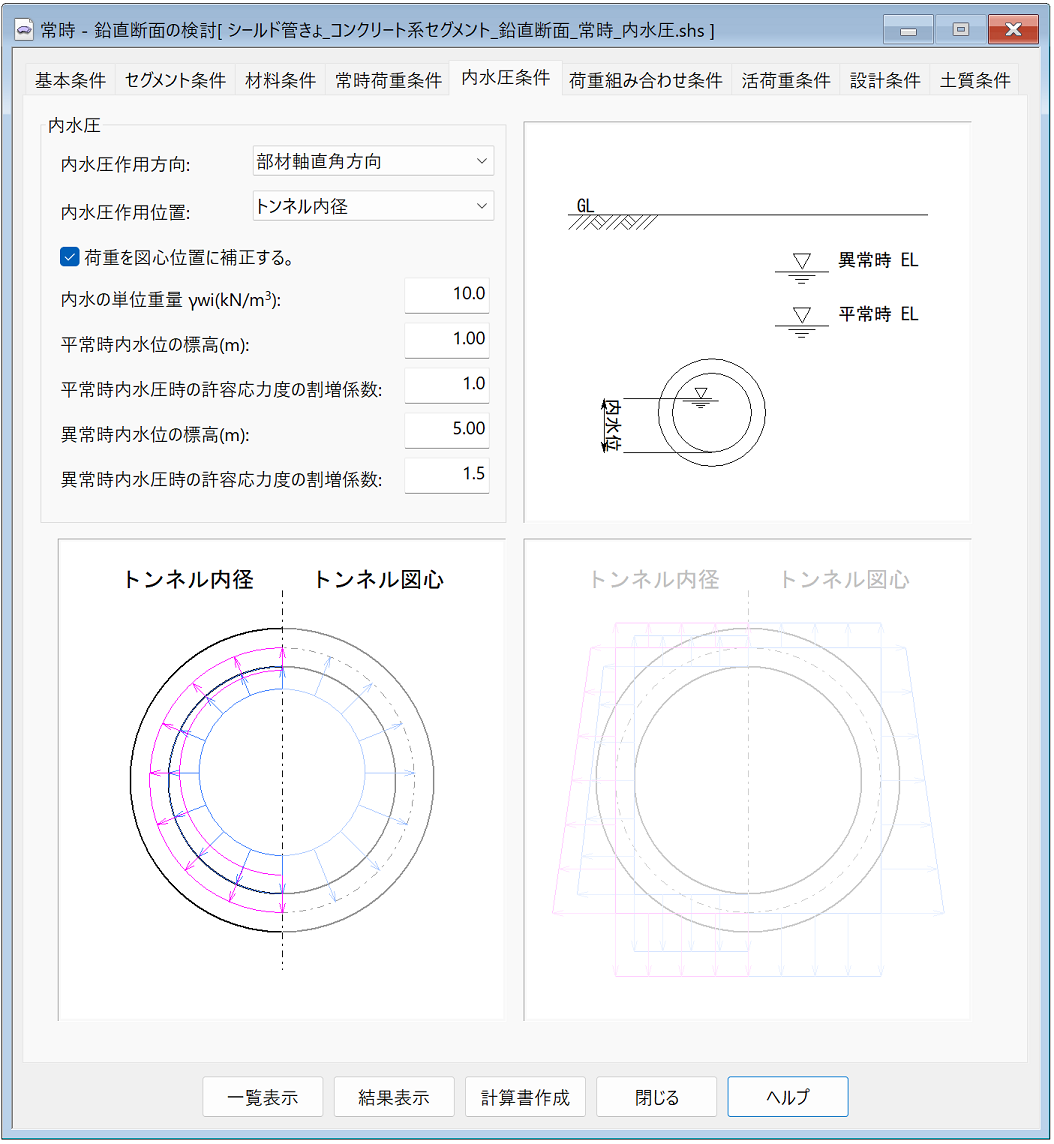

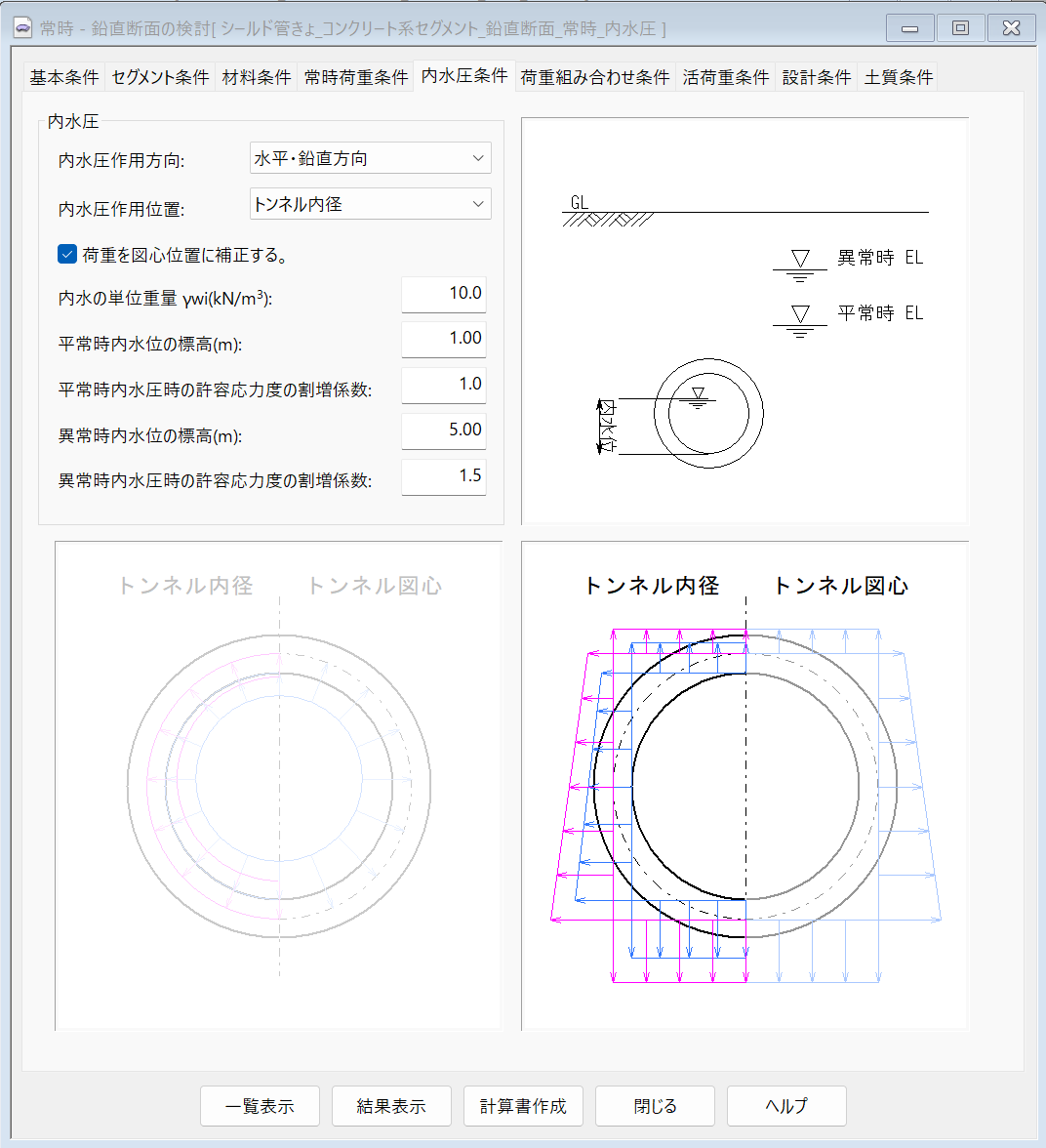

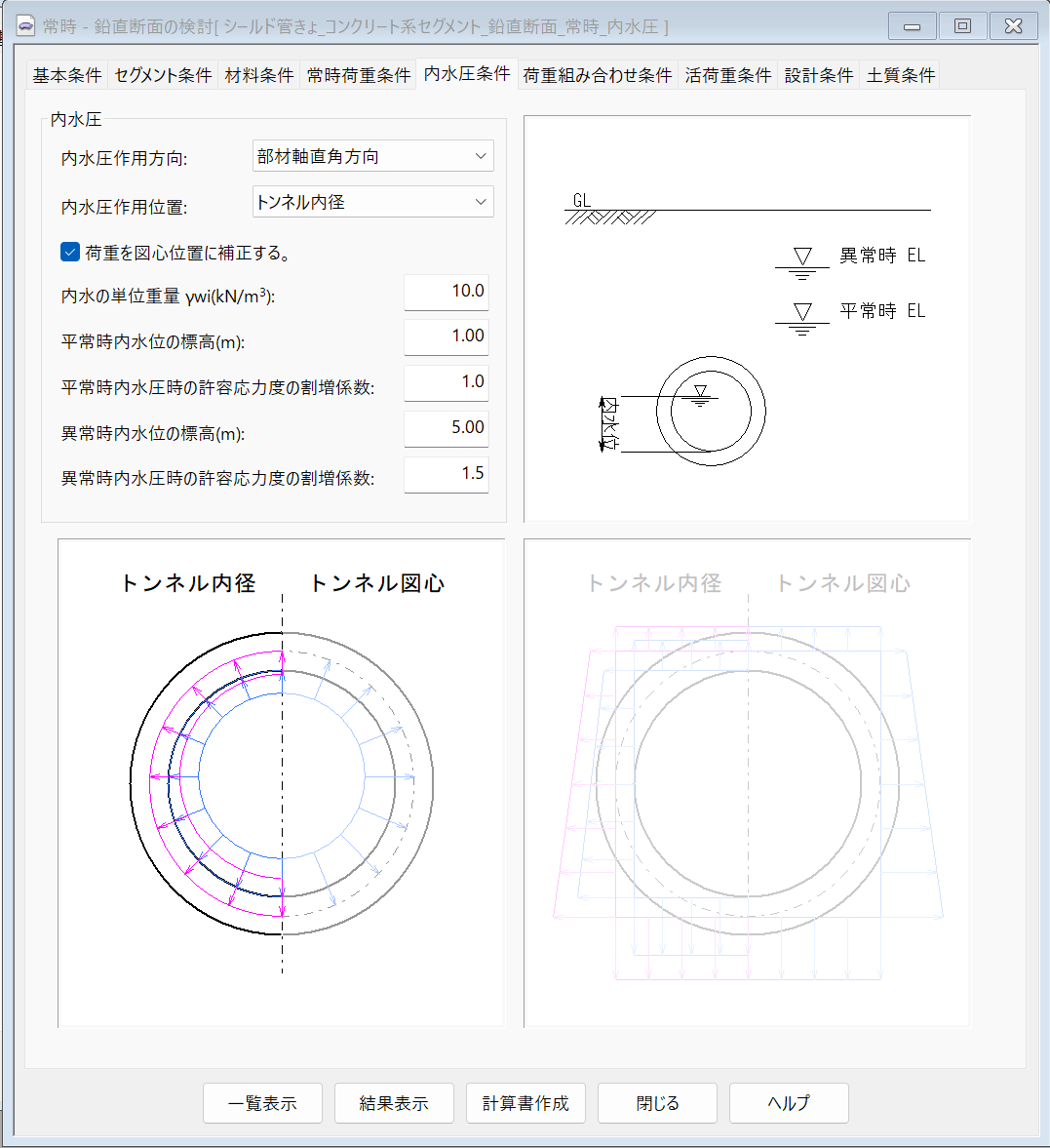

内水圧_内水圧条件
  • 内水圧作用方向、作用位置の設定
  • 平常時内水位、許容応力度の割増係数の設定
  • 異常時内水位、許容応力度の割増係数の設定
  • 内水作用位置がトンネル内径の場合、図心位置への補正の有無

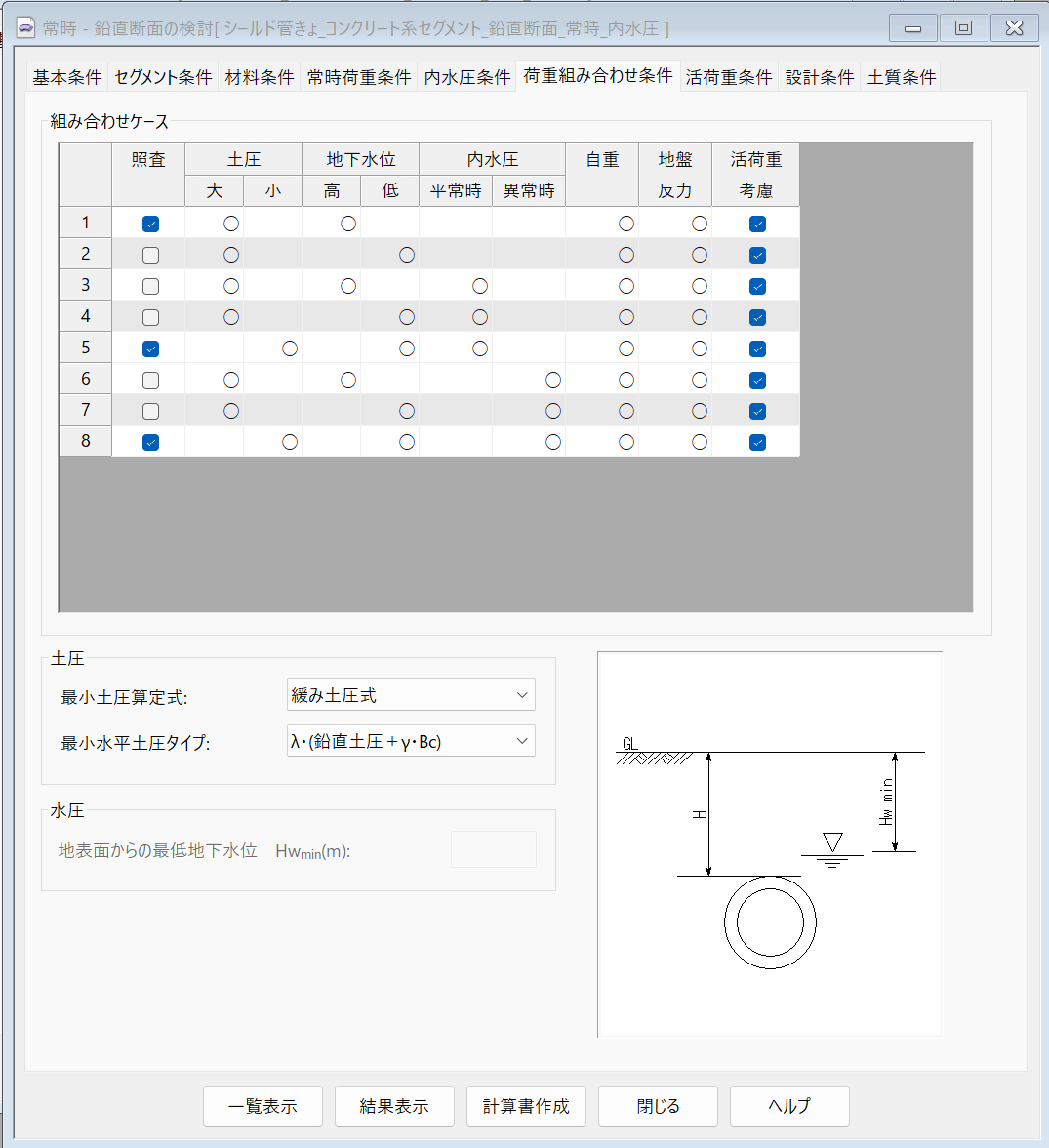

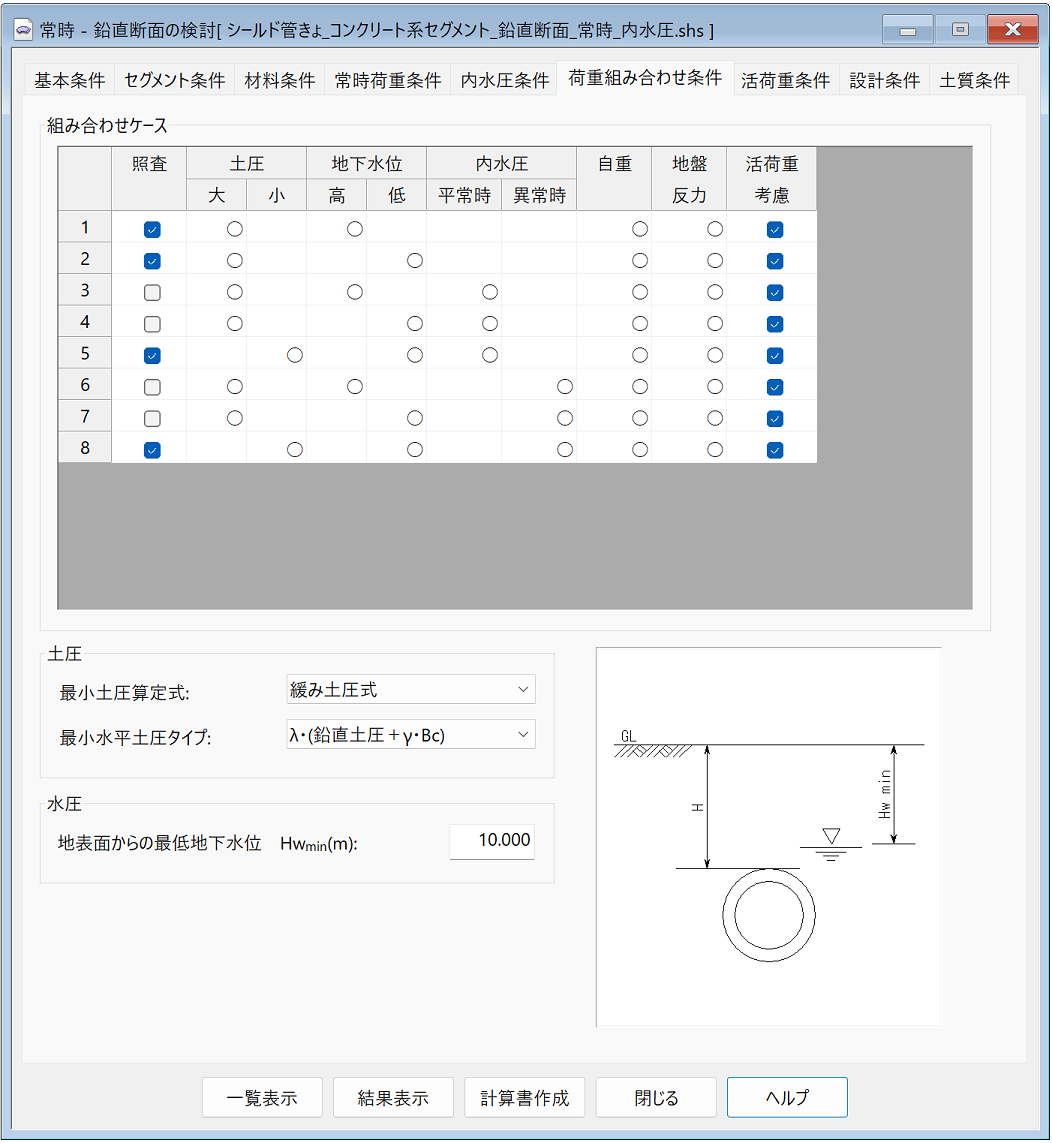

内水圧_荷重組み合わせ
  • 組み合わせ荷重の設定
  • 最小土圧の設定
  • 最低地下水位の設定
水平・鉛直方向に作用

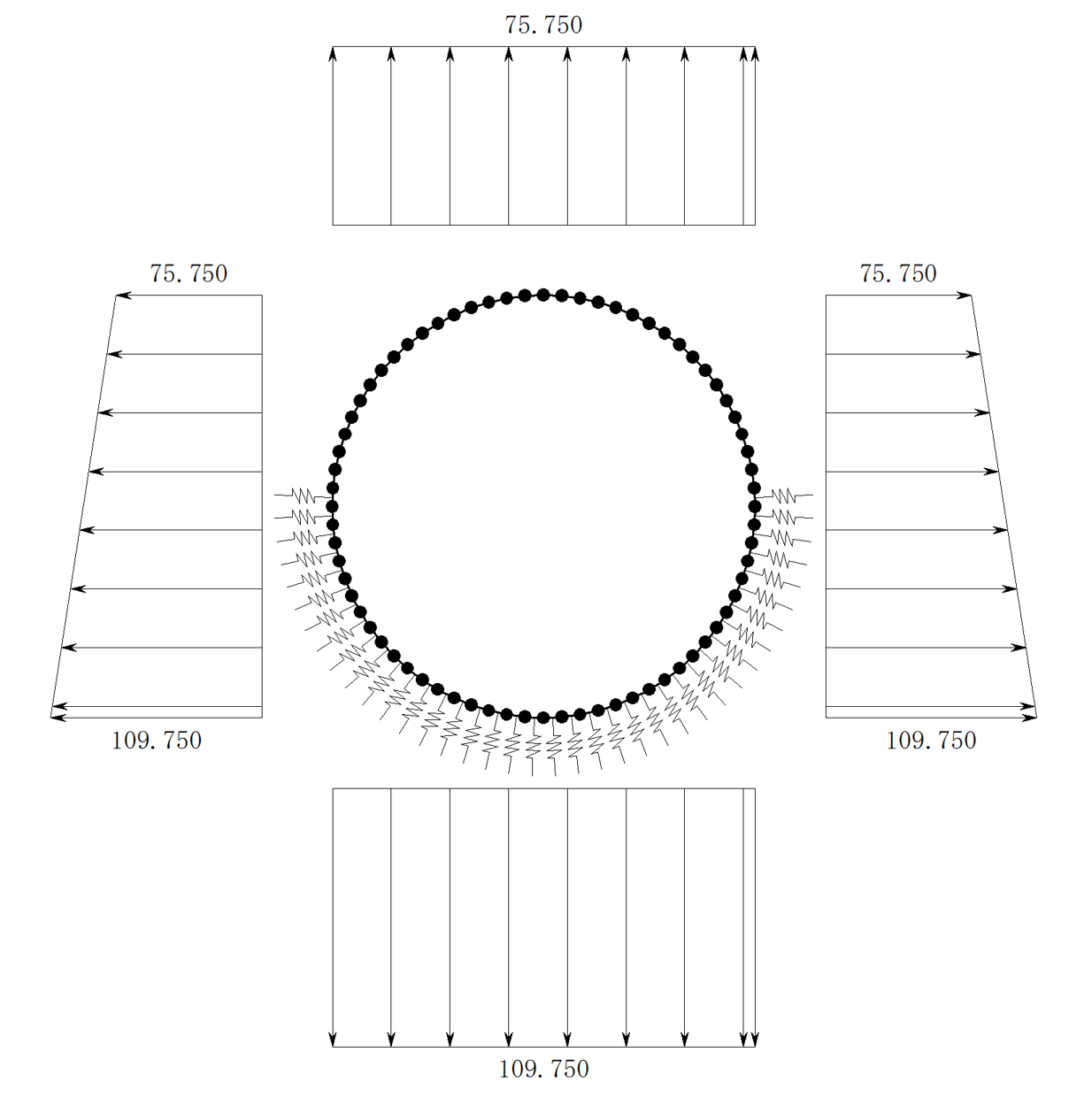

内水圧_水平鉛直荷重図

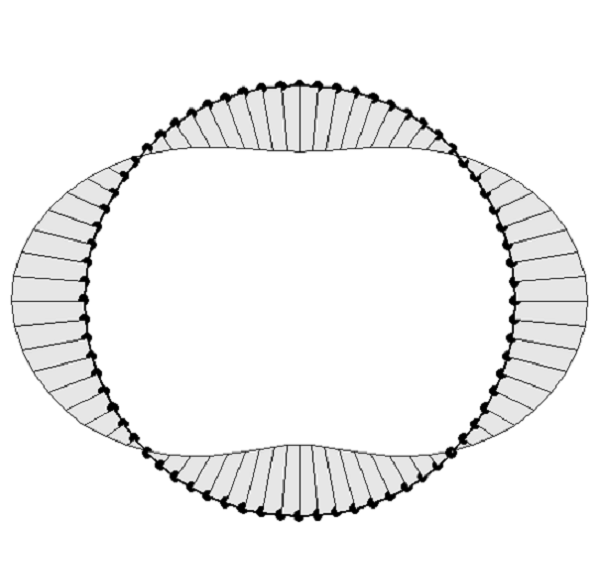

内水圧_水平鉛直_曲げモーメント
曲げモーメント

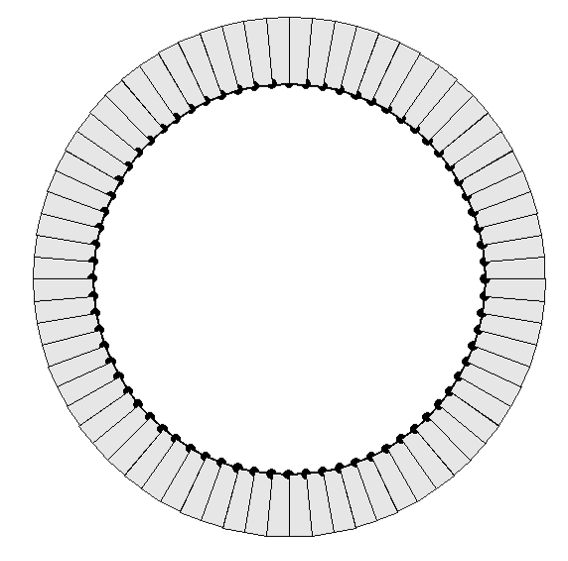

内水圧_水平鉛直_軸力
軸力

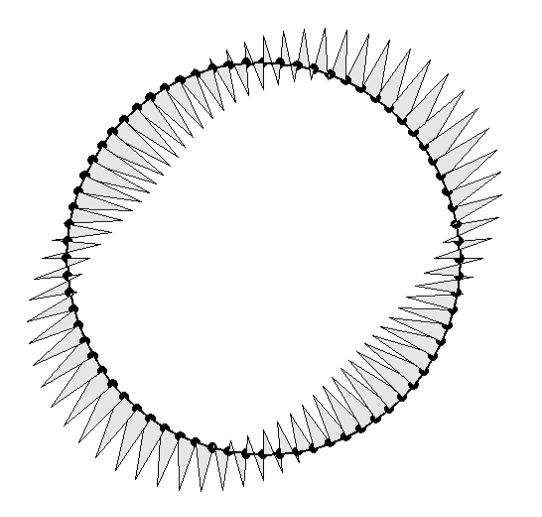

内水圧_水平鉛直_せん断力
せん断力
部材軸直角方向

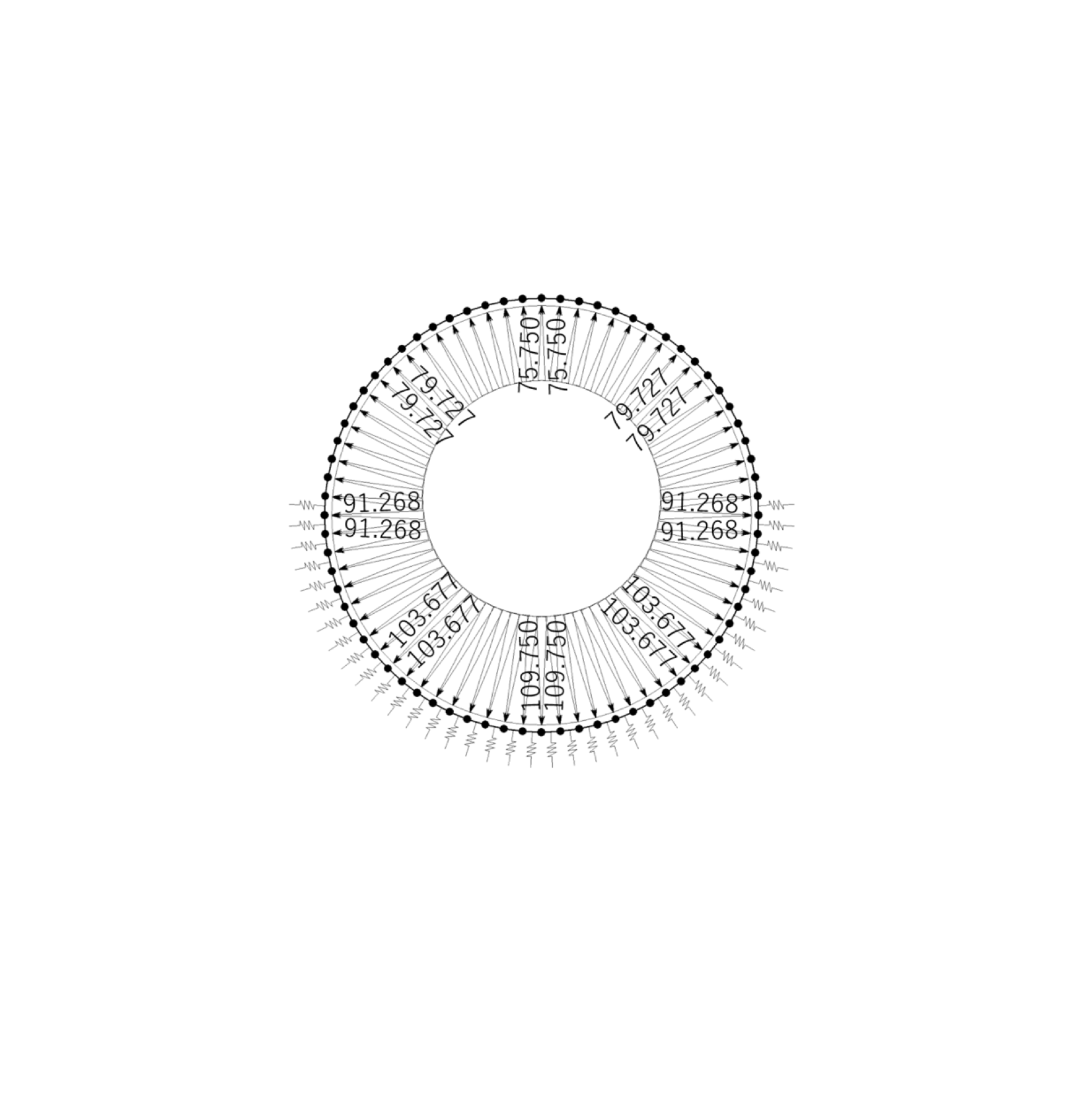

内水厚_部材軸直角荷重図

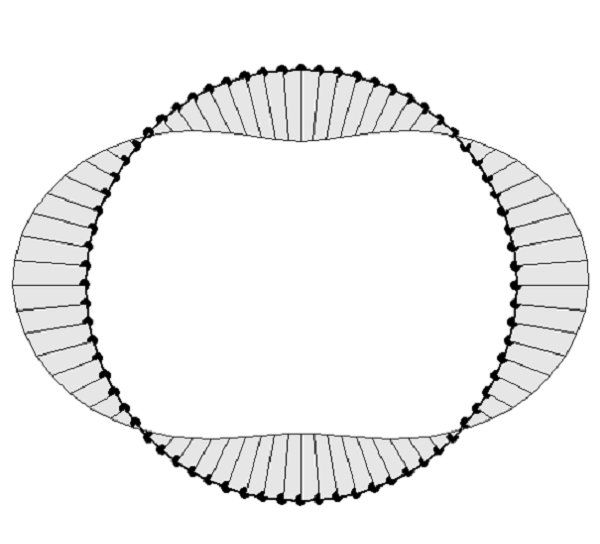

内水圧_部材軸直角_曲げモーメント
曲げモーメント
内水圧_部材軸直角_軸力
軸力

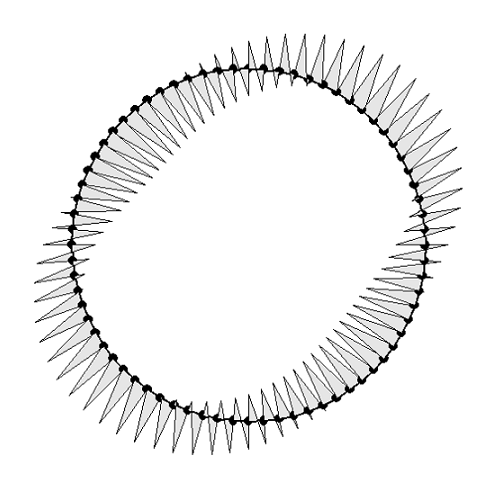

内水圧_部材軸直角_せん断力
せん断力

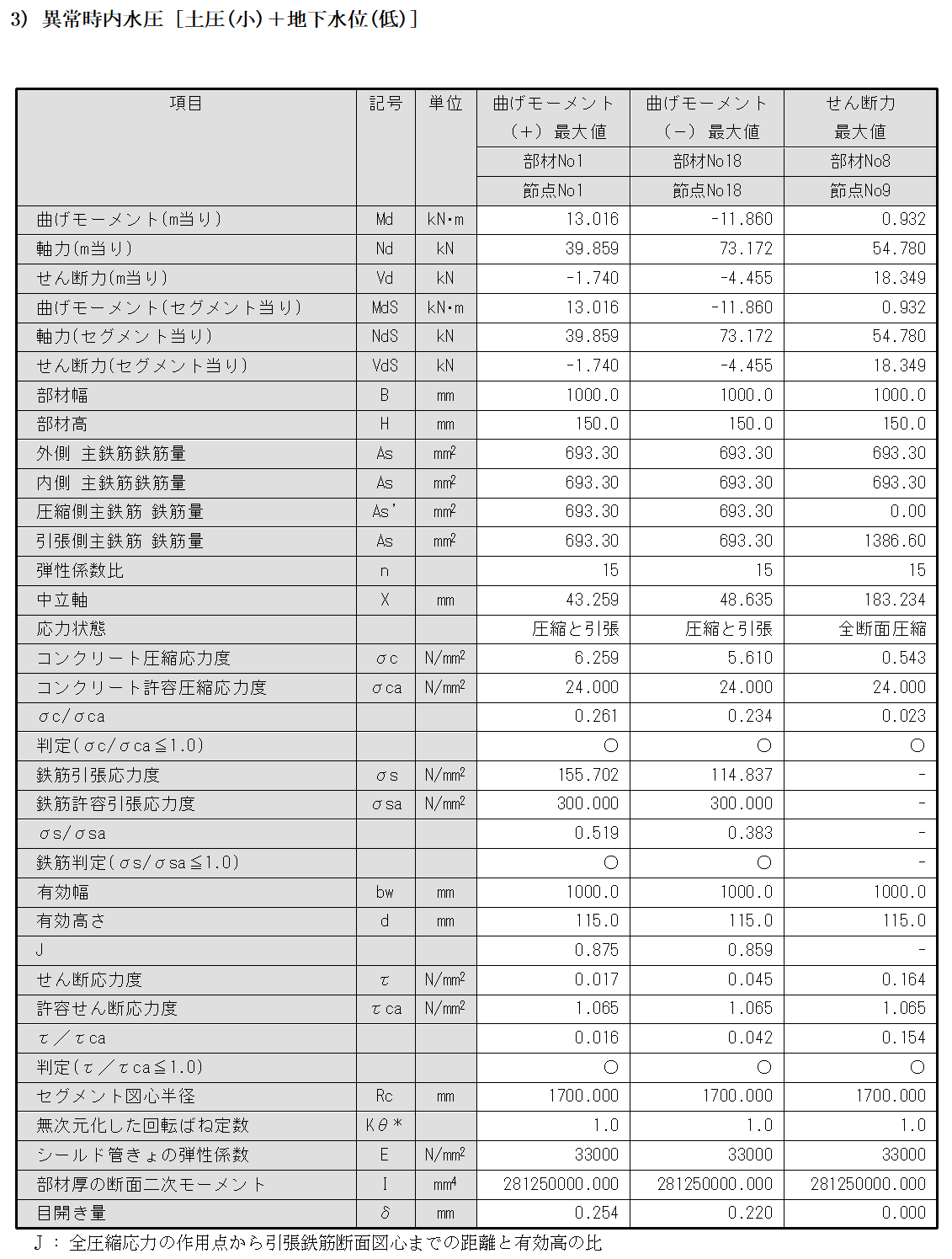

内水圧_コンクリート系セグメント_断面照査

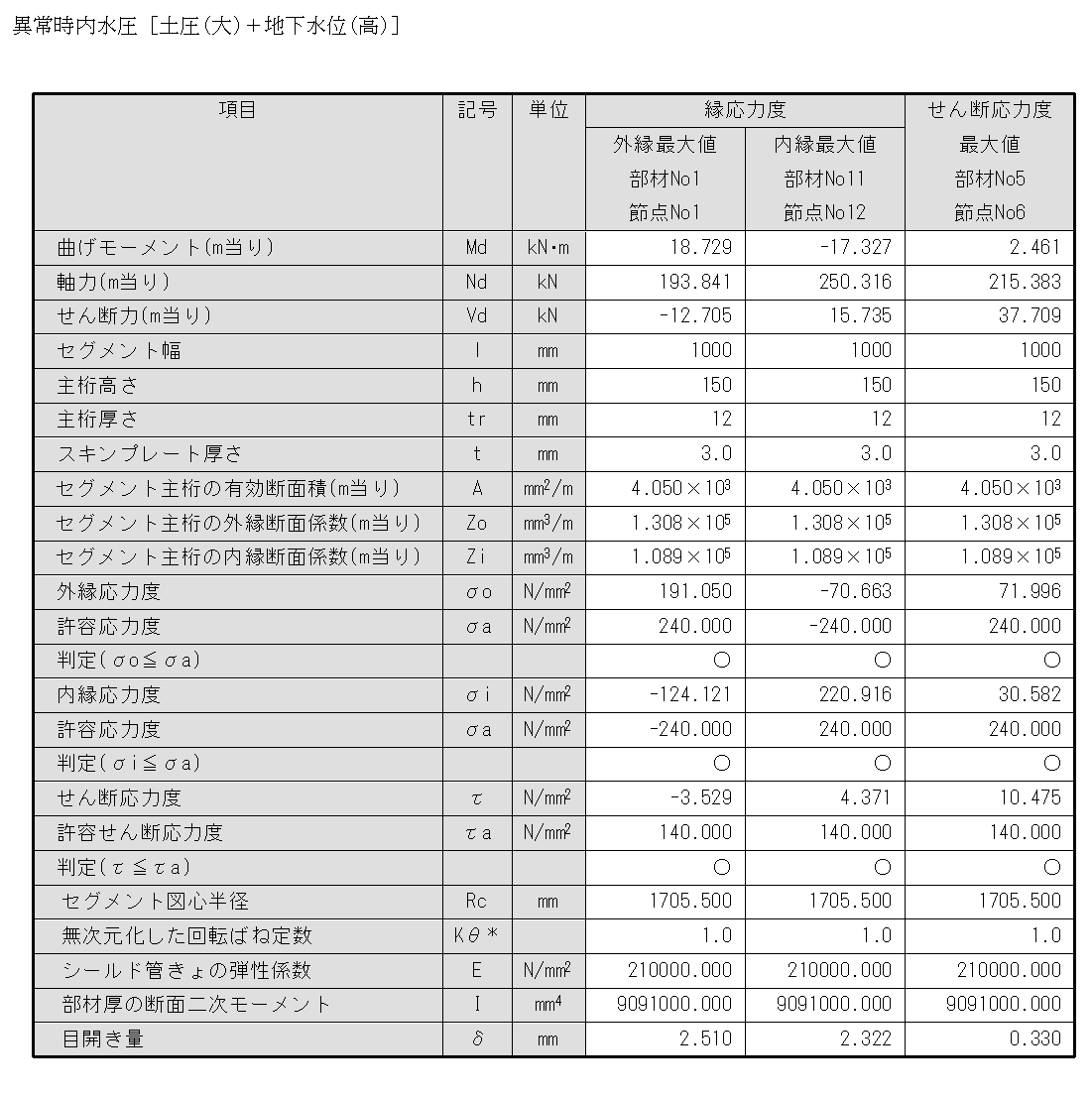

内水圧_鋼製セグメント_断面照査

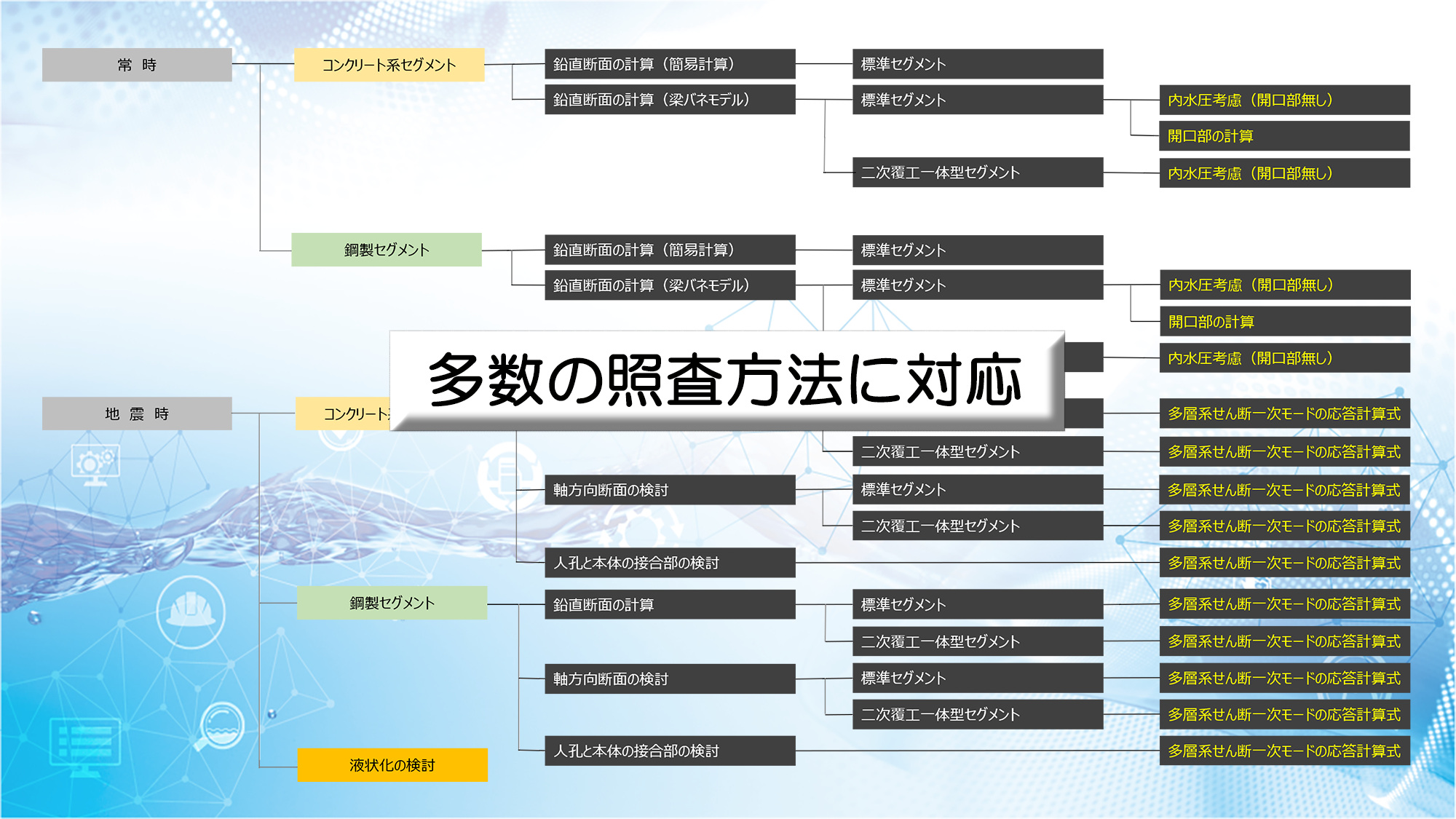

機能詳細

...
  • コンクリートセグメント、及び鋼製セグメントによる常時、及び地震時の照査が可能。さらに、二次覆工一体型セグメントについても照査を行うことが可能！
  • 常時では、鉛直断面の検討に加え、内水圧を考慮した検討、及び開口部の検討も可能！
  • 常時での鉛直断面の計算法では、「慣用計算法」、「修正慣用計算法」、「完全剛性一様リング－地盤ばねモデル計算法」、「平均剛性一様リング－地盤ばねモデル計算法」で行うことが可能！

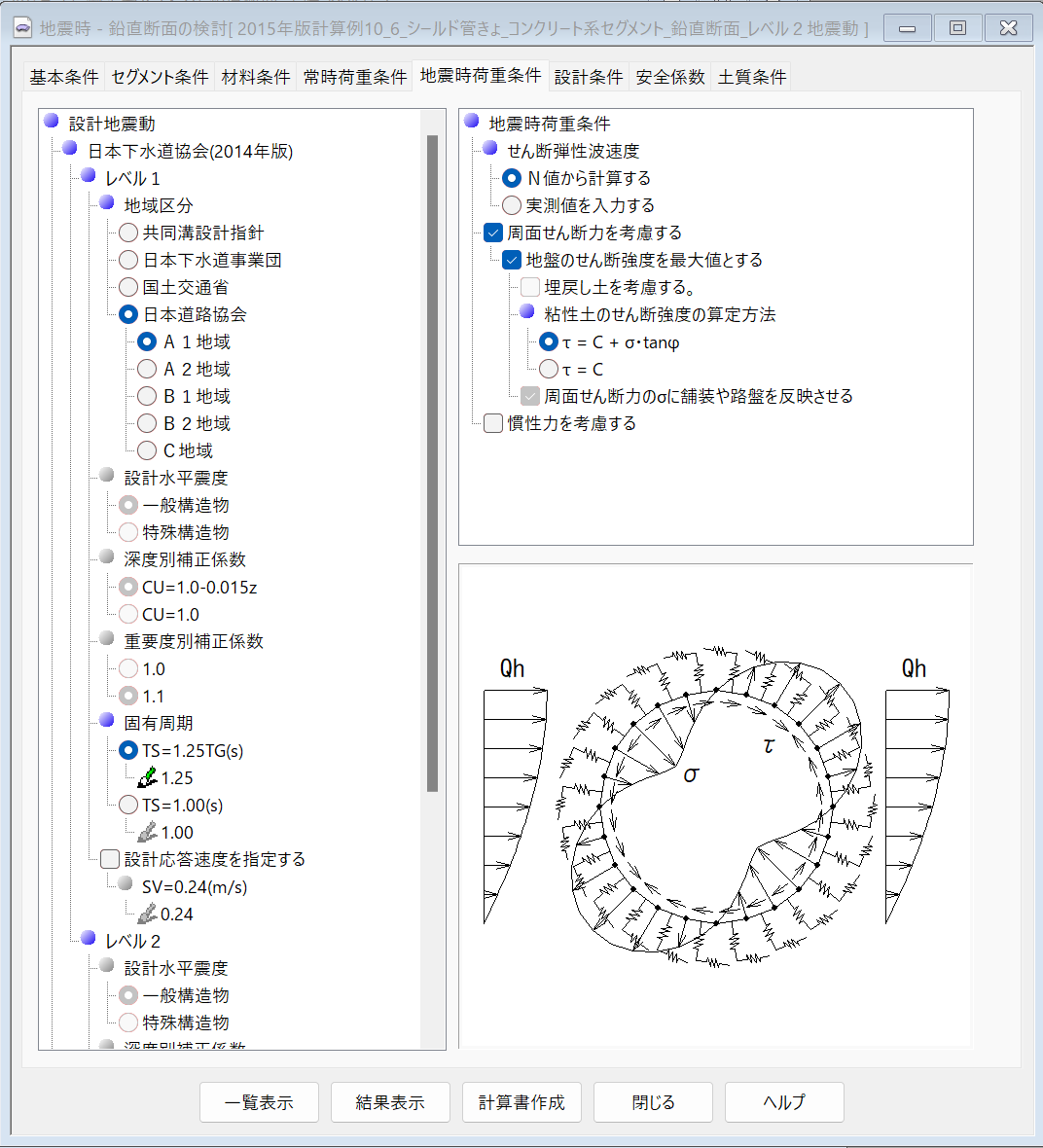

  • 地震時では、鉛直断面、及び軸方向断面の検討が可能、さらにレベル２地震動の鉛直断面では擬似非線形解析により検討が可能。
  • 地震時での表層地盤を不均一地盤とした水平変位振幅の算出方法として、「多層系せん断一次モードの応答変位振幅計算」による算出が可能！

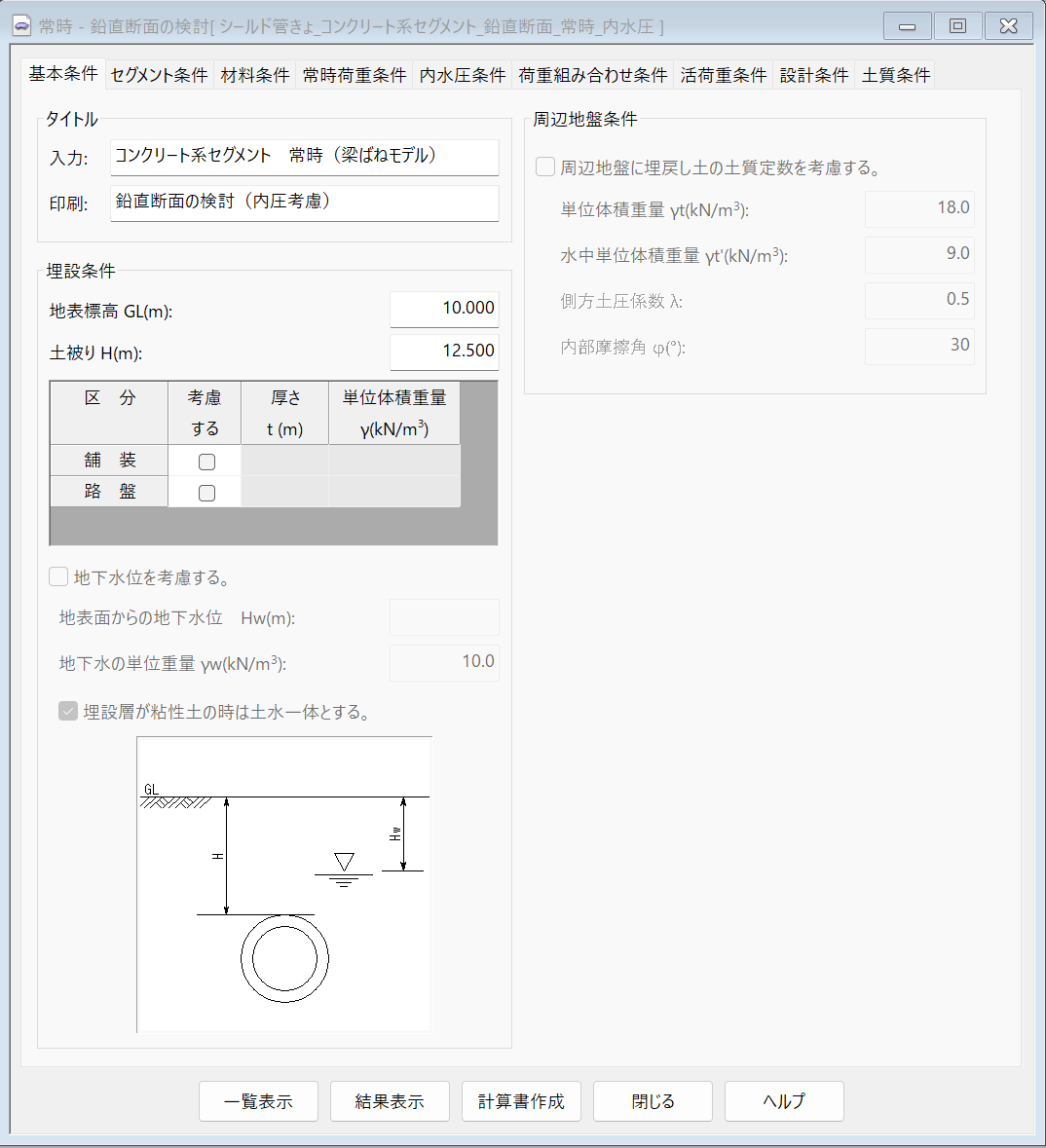

鉛直断面の検討

下水道シールド管きょの鉛直断面の検討を「常時」「レベル１地震動」「レベル２地震動」「レベル１地震動＋レベル２地震動」の条件で行うことが可能です。
「二次覆工一体型」について「常時」および「地震時」の照査を行うことが可能です。
「常時」の照査では、「内水圧考慮」した計算および開口部の検討を行うことが可能です。また、「地震時」の照査では、「レベル２地震動」において「擬似非線形解析」で計算を行うことが可能です。
鉛直断面の計算法は「慣用計算法」「修正慣用計算法」「完全剛性一様リング－地盤ばねモデル計算法」「平均剛性一様リング－地盤ばねモデル計算法」で行うことが可能です。

...
...
...

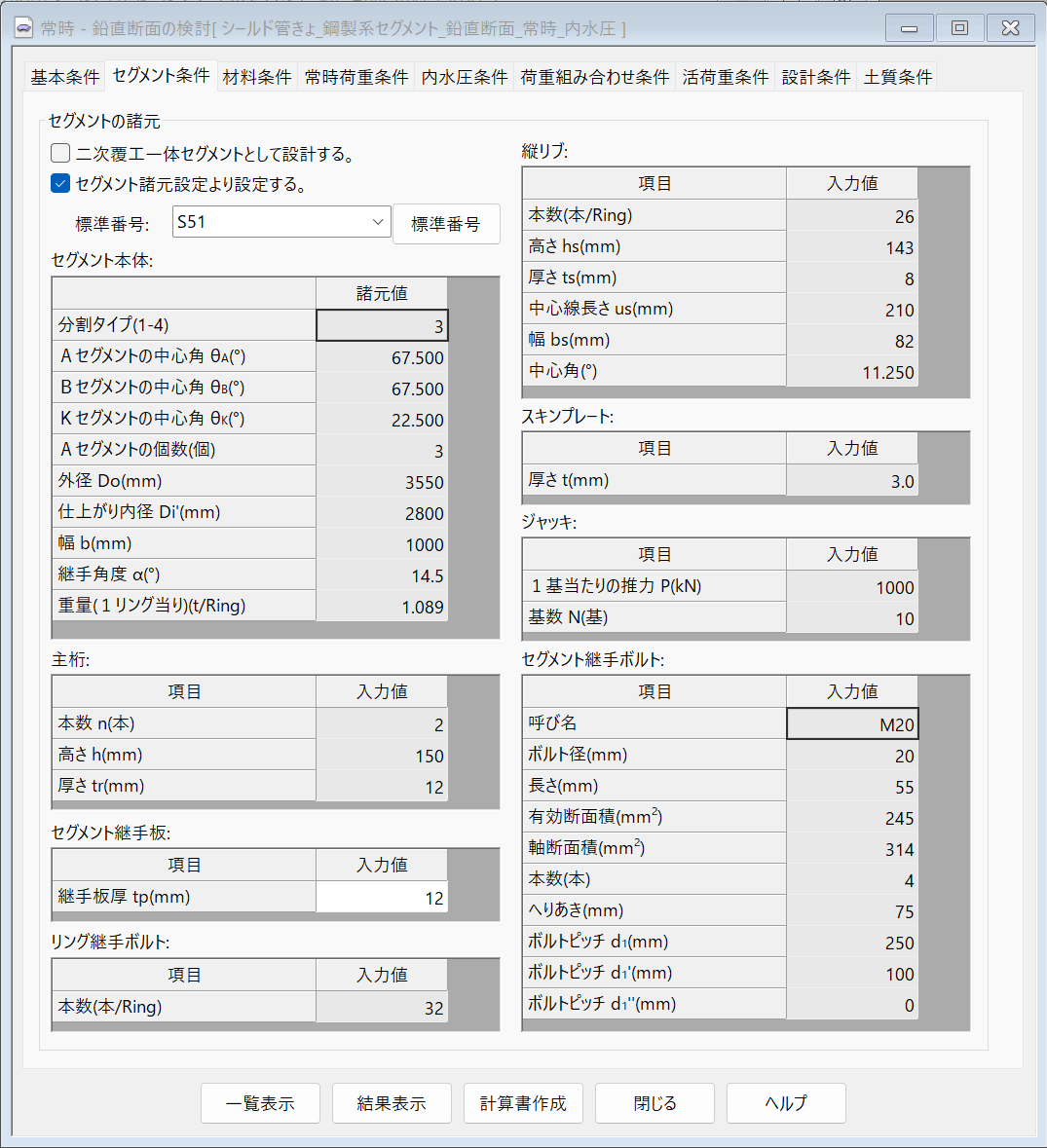

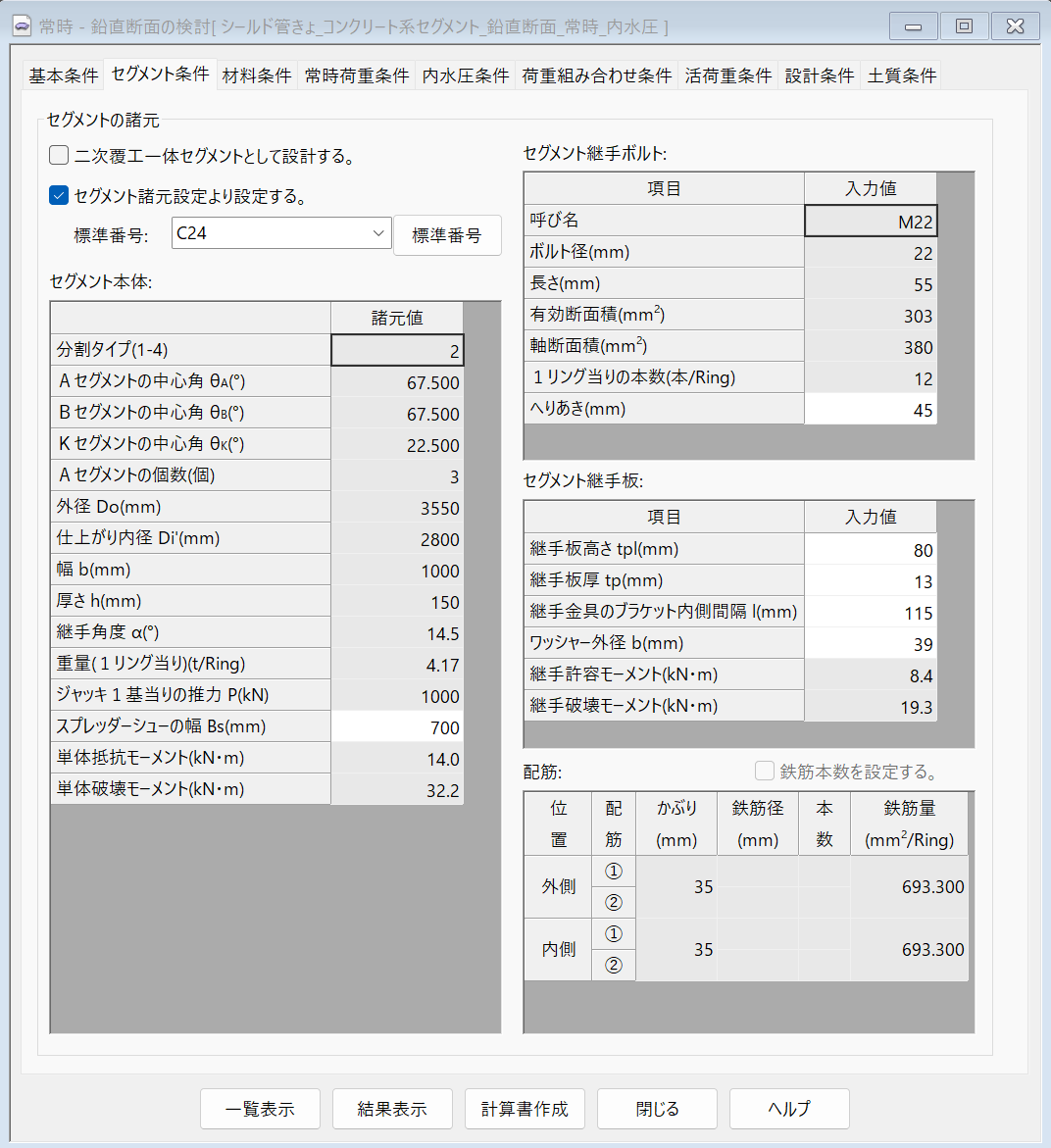

  • セグメントの形状寸法は、任意の寸法を入力することが可能。また、予め登録されたセグメント標準番号（標準番号、形状寸法および配筋およびボルト等）で設定することも可能。
  • 二次覆工一体セグメントとして設計する場合、仕上がり内径は自動的に防食層用コンクリート厚50mmを設定。また、任意の値に変更することも可能。
  • セグメント用コンクリート材料、鋼材、セグメント継手ボルト、鉄筋、防食用コンクリートの材料諸元は、予め登録された諸元値から設定することが可能。

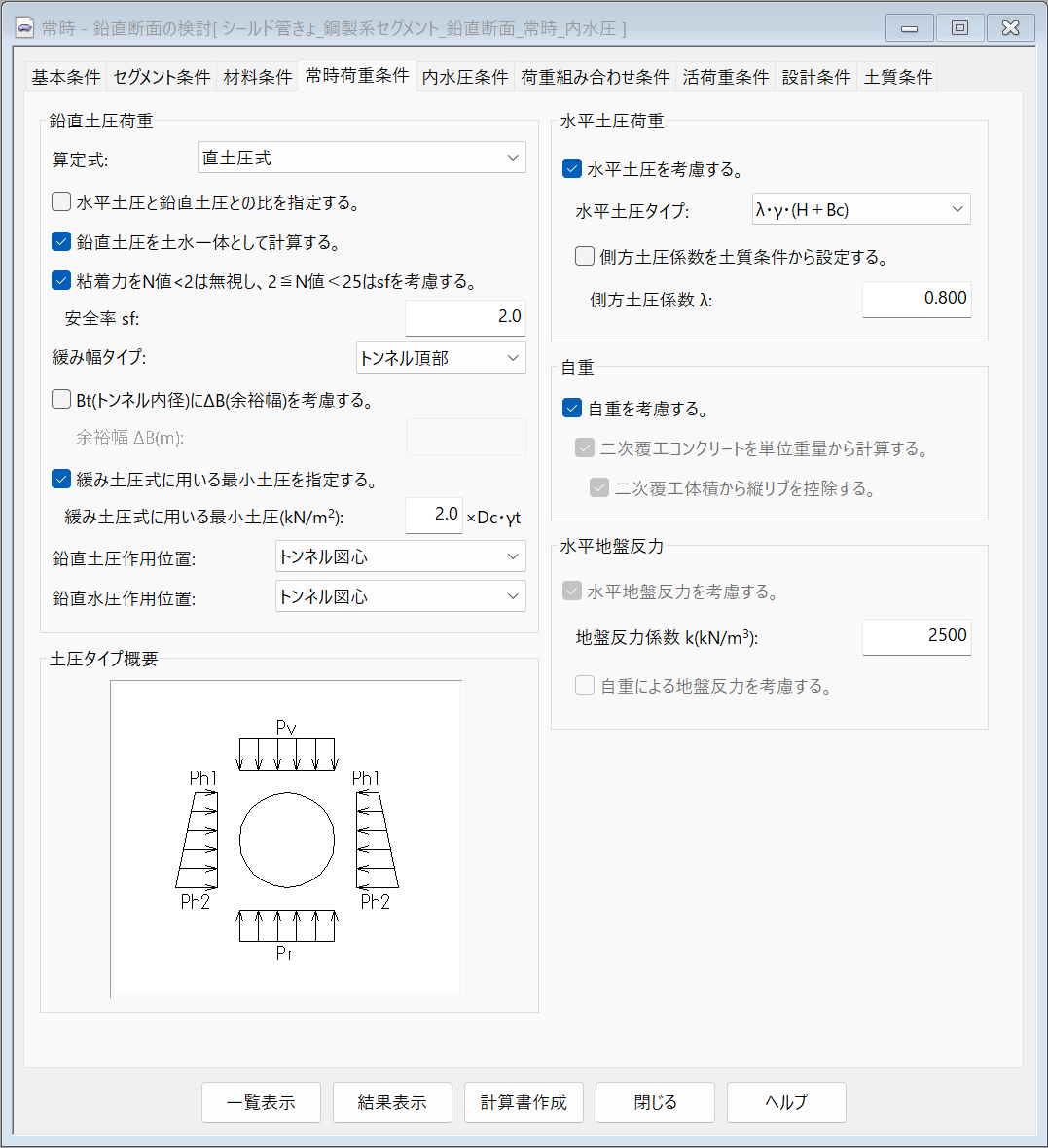

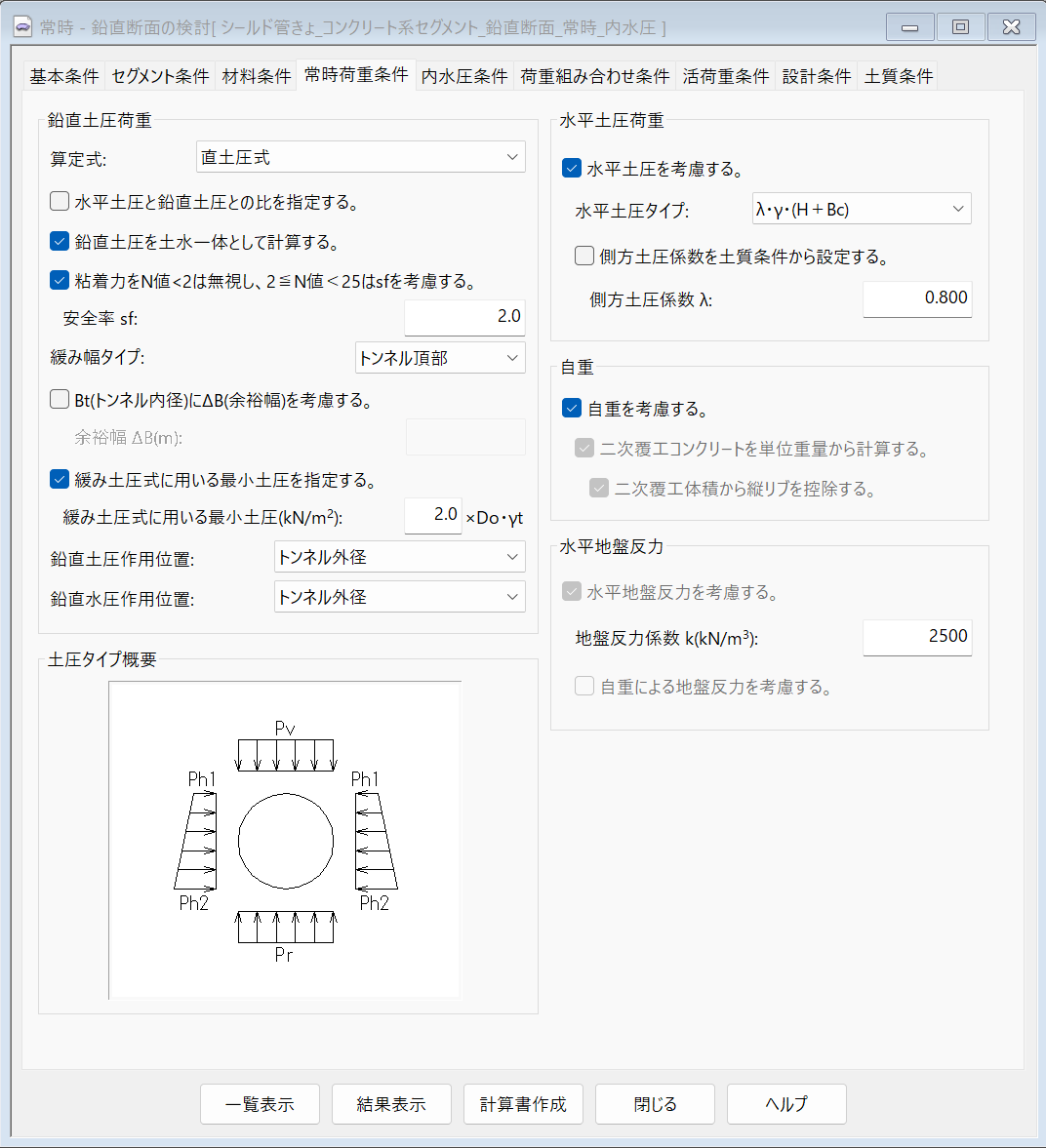

  • 土圧およびシールド管きょ周面の地盤条件において、原地盤の土質条件とは別に埋戻土の土質条件を設定することが可能。
...

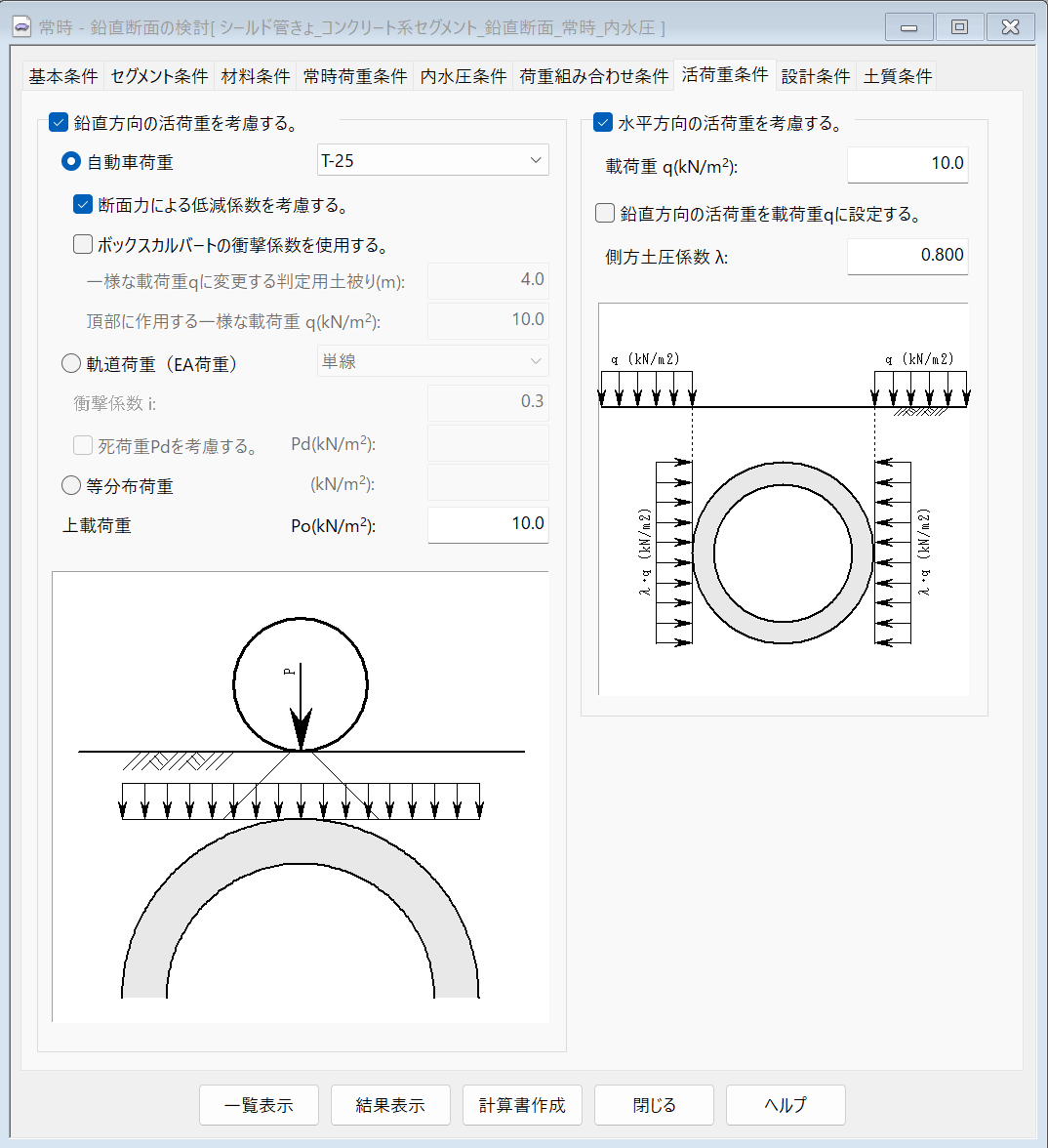

  • 荷重は、「自動車荷重」「軌道荷重（EA荷重）」「任意の上載荷重」から選択可能。
  • 鉛直方向および水平方向の活荷重を個々に考慮することが可能で､鉛直方向のみ､水平方向のみ､または､鉛直方向と水平方向を同時に考慮することが可能。
...
...
  • 鉛直土圧公式を「直土圧式」または「緩み土圧式」から選択可能。また、内水圧考慮の場合は「トンネル外径の1.5倍の直土圧式」の選択も可能。
  • 鉛直土圧公式を「緩み土圧式」に選択した場合、粘性土地盤での粘着力に対して、N値による安全率を考慮することが可能。また、最小土圧を指定することも可能。
  • 水平土圧を「考慮する」「考慮しない」の選択可能。
  • 水平地盤反力を「考慮する」「考慮しない」の選択可能。また、自重による水平地盤反力を考慮することも可能。
  • 自重を「考慮する」「考慮しない」の選択可能。また、二次覆工一体セグメントの場合、セグメント自重に防食層用コンクリートの自重が含まれていない場合、防食層用コンクリートの単位重量より計算することが可能。
  • 鉛直土圧および鉛直水圧作用位置を個々に「トンネル外径」「トンネル図心」から選択可能。
...
...
...
  • 照査位置を「全部材（全節点）」「最大位置のみ」から選択可能。
  • 計算モデルの照査位置分割数は「24分割」「48分割」「72分割」から選択可能。
  • 曲げ剛性の有効率、モーメントの割増率の値によって「慣用計算法」「修正慣用計算法」または「完全剛性一様リング－地盤ばねモデル計算デル計算法」「平均剛性一様リング－地盤ばねモデル計算法」の計算が可能法」の計算が可能。

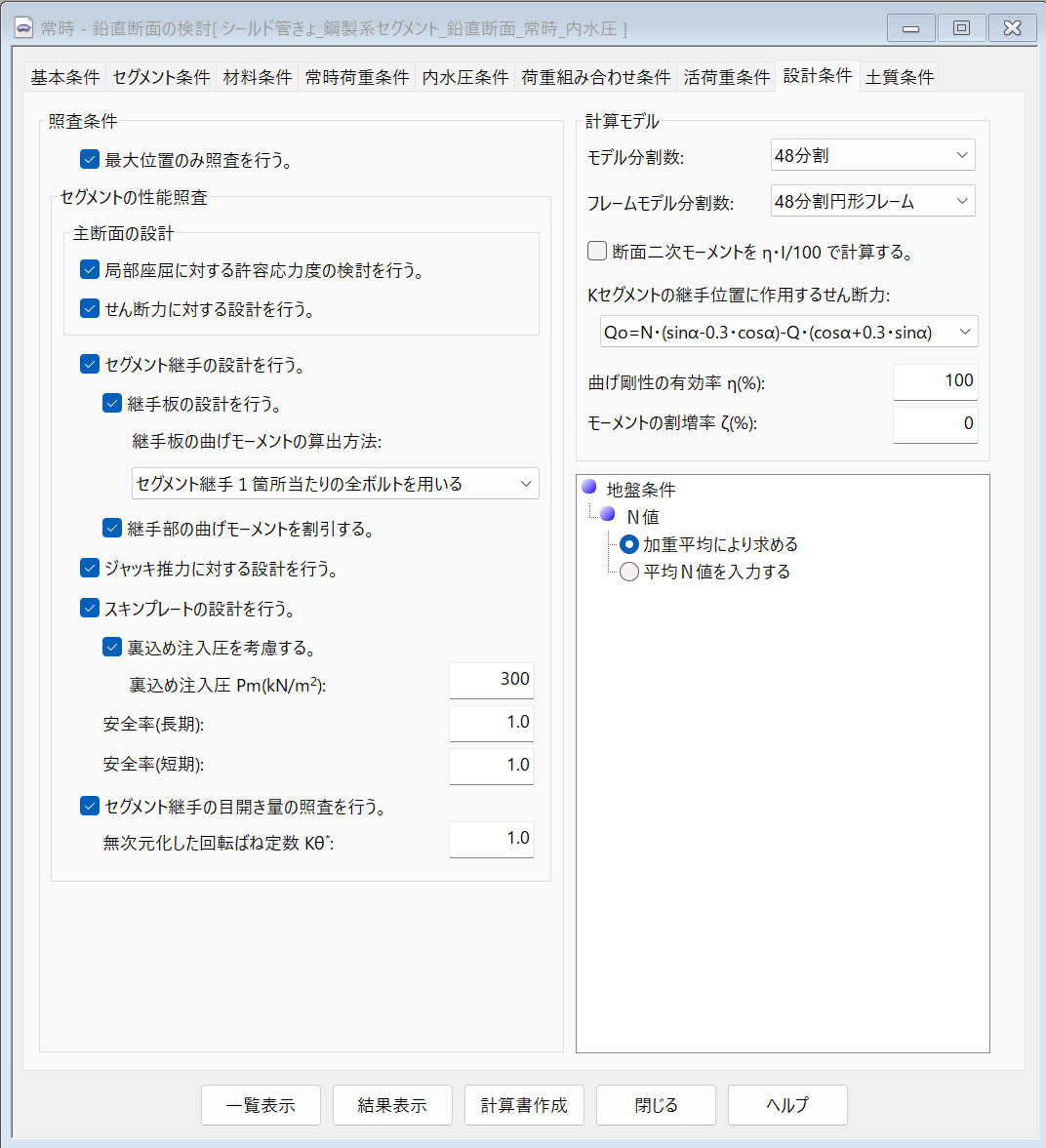

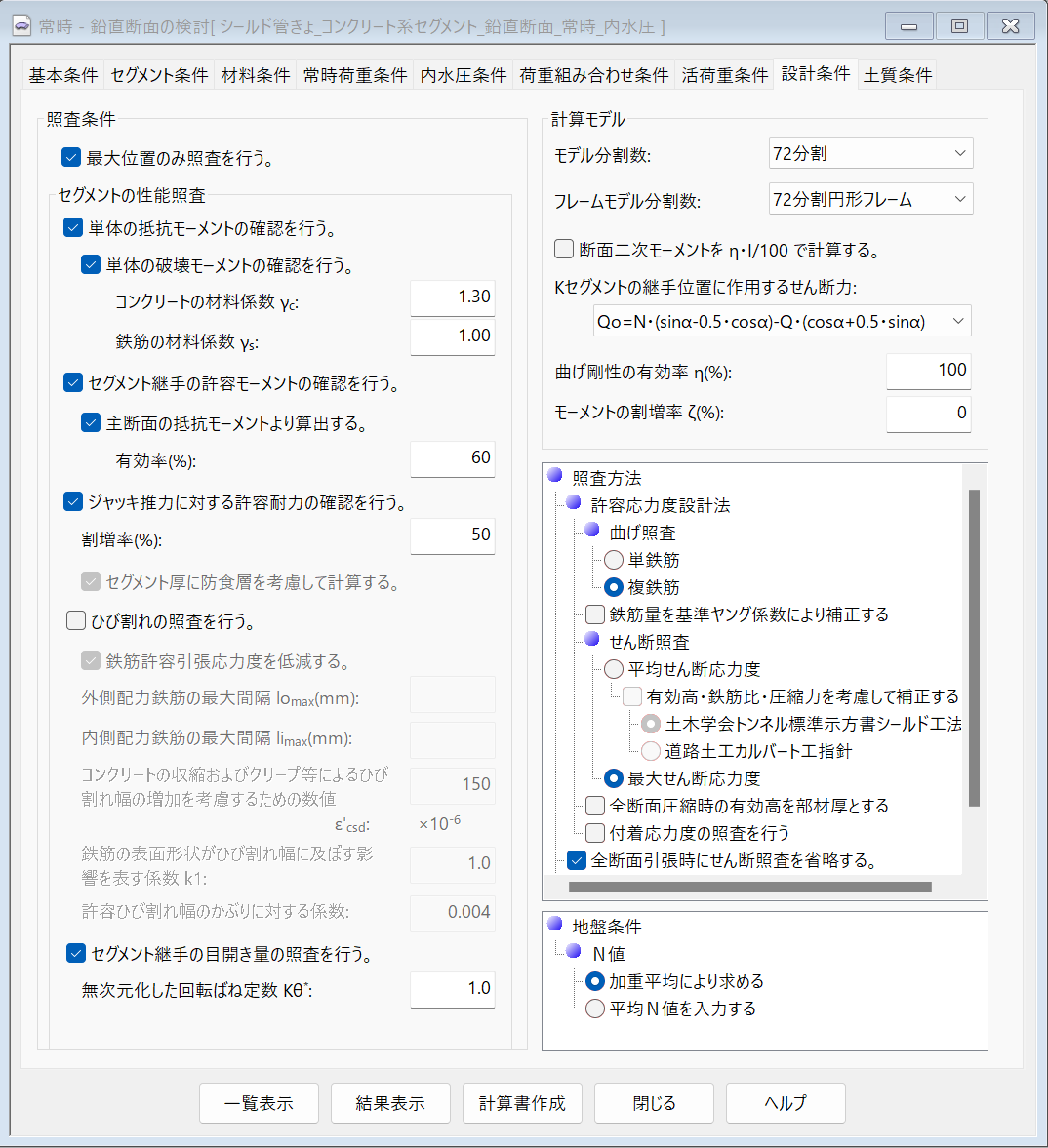

  • 「常時」の照査項目は「主断面の照査」の他、「セグメントの性能照査」、「セグメント継手の照査」、「ジャッキ推力に対する照査」、「セグメント継手の目開き量の照査」の選択が可能。さらに、コンクリート系セグメントでは「ひび割れ幅の照査」、「ひび割れ幅を制御するための許容応力度の低減による照査」が、鋼製セグメントでは「スキンプレートの照査」が選択可能。

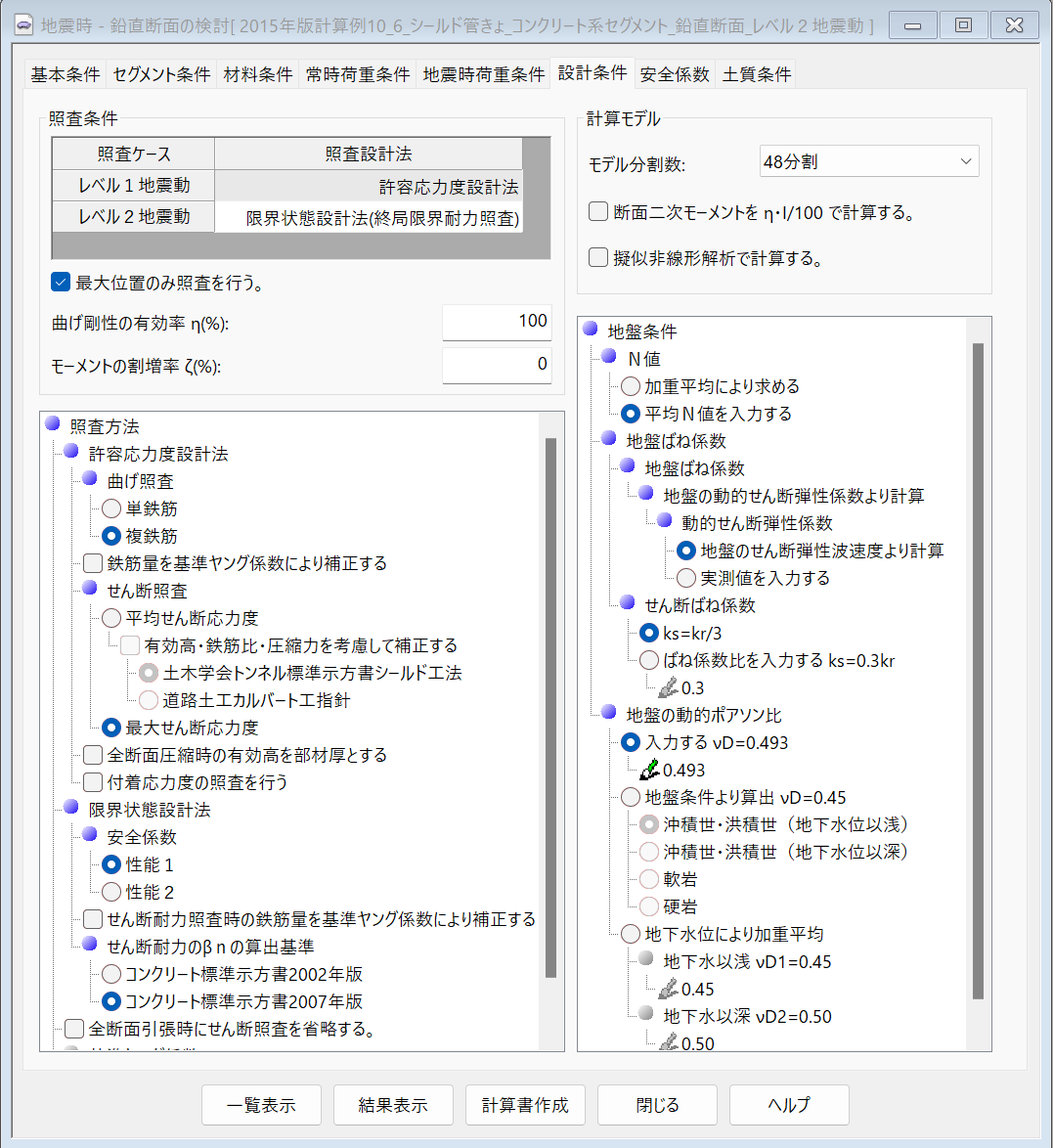

  • 「地震時」の照査方法は、コンクリート系セグメントでは検討ケース毎に「許容応力度設計法」「限界状態設計法（終局限界耐力照査）」から、鋼製セグメントではレベル１地震動では「許容応力度」「降伏点応力度」、レベル２地震動では「引張強度」「降伏点応力度」から選択可能。また、レベル２地震動では、コンクリート系セグメント、鋼製セグメントとも「擬似非線形解析」での照査が可能。
  • 鉄筋のヤング係数が基準値と違う場合、「許容応力度設計法」のヤング係数比、「限界状態設計法」のせん断耐力に用いる鉄筋量をヤング係数により補正して照査を行うことが可能。
  • 地盤ばね定数は、「常時」は地盤反力係数の値を、「地震時」は表層地盤のせん断ひずみの大きさを考慮した動的変形係数を用いて計算した値を採用。
...
...

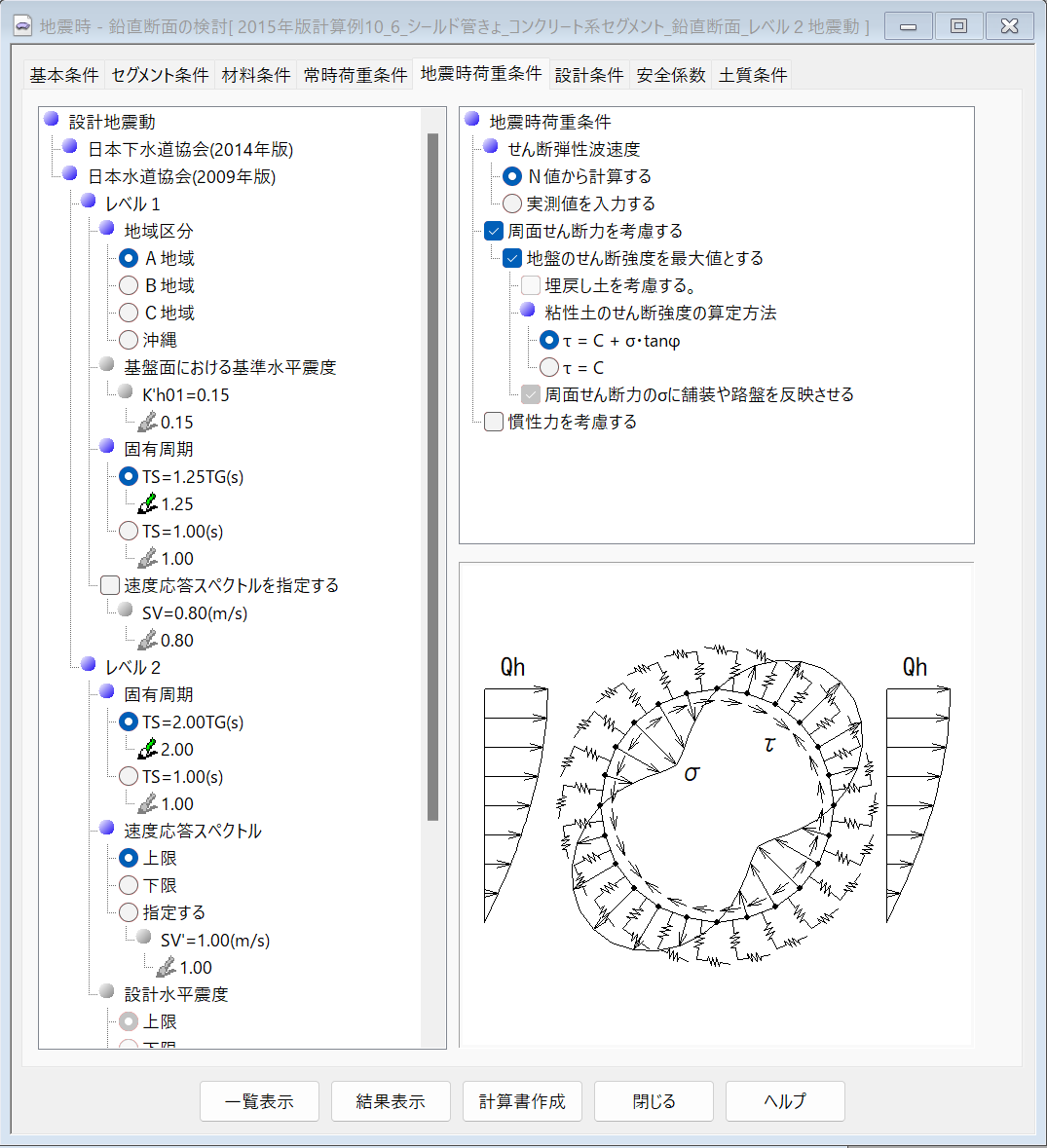

  • 設計地震動の対象基準を「日本下水道協会2014年版」「日本水道協会2009年版」から選択することが可能。
  • 表層地盤の固有周期Tsを算出する時の地震時に生じるせん断ひずみの大きさを考慮した係数αDを地震動毎（レベル１・レベル２）に設定することが可能。また、固有周期Tsを直接入力することも可能。
  • 設計応答速度を地震動毎（レベル１・レベル２）に直接入力することが可能。
  • 地震時周面せん断力は表層地盤の大きさを考慮した動的せん断弾性係数を用いて計算することが可能。
  • 地震時周面せん断力はシールド管きょに接する地盤のせん断強度を上回らないようにすることが可能。管きょに接する地盤として埋戻し土を指定することも可能。
...
...
...
  • 内水圧考慮の場合に検討する8ケースの荷重ケースを任意に選択可能。また、各荷重ケース毎に活荷重を「考慮する」「考慮しない」の選択が可能。
  • 常時荷重条件で選択した土圧大の荷重ケースの他、土圧小の荷重ケースを選択した場合、土圧小に用いる鉛直土圧公式を「緩み土圧式」「トンネル外径の0.175倍の直土圧式（二次覆工一体セグメント以外）」「トンネル外径の0.5倍の直土圧式（二次覆工一体セグメント）」から選択可能。
  • 基本条件で選択した地下水位「高」の荷重ケースの他、地下水位「低」の荷重ケースを選択した場合、地表面からの最低地下水位を任意に指定することが可能。
  • 平常時または異常時内水圧の荷重ケースを選択した場合、内水圧作用位置を「トンネル図心」「トンネル内径」から選択可能。また、平常時内水圧の荷重ケースを選択した場合は、平常時内水位と平常時内水圧時の許容応力度の割増係数の値を、異常時内水圧の荷重ケースを選択した場合は、異常時内水位と異常時内水圧時の許容応力度の割増係数の値を任意に指定することが可能。
...
...
...
...

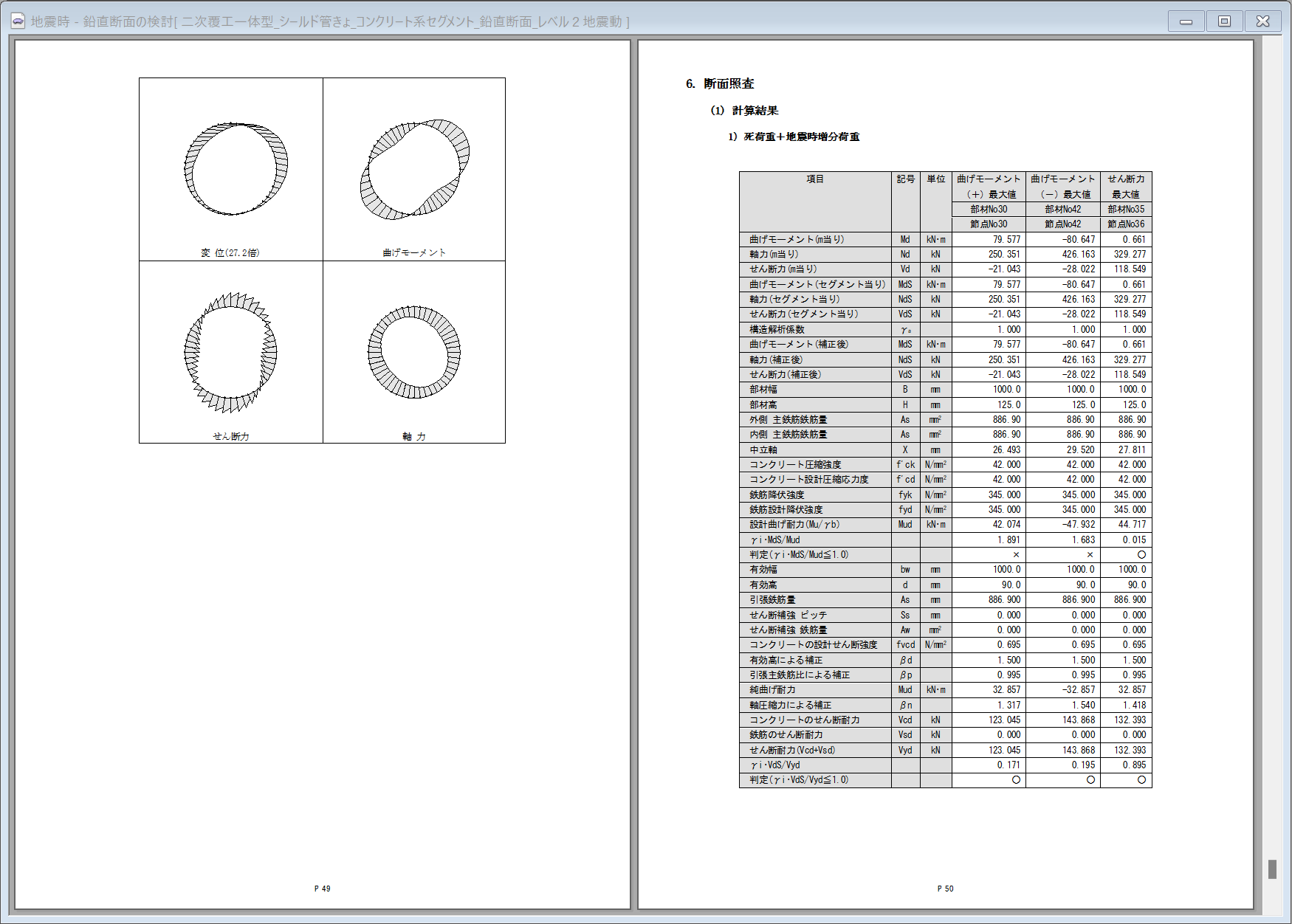

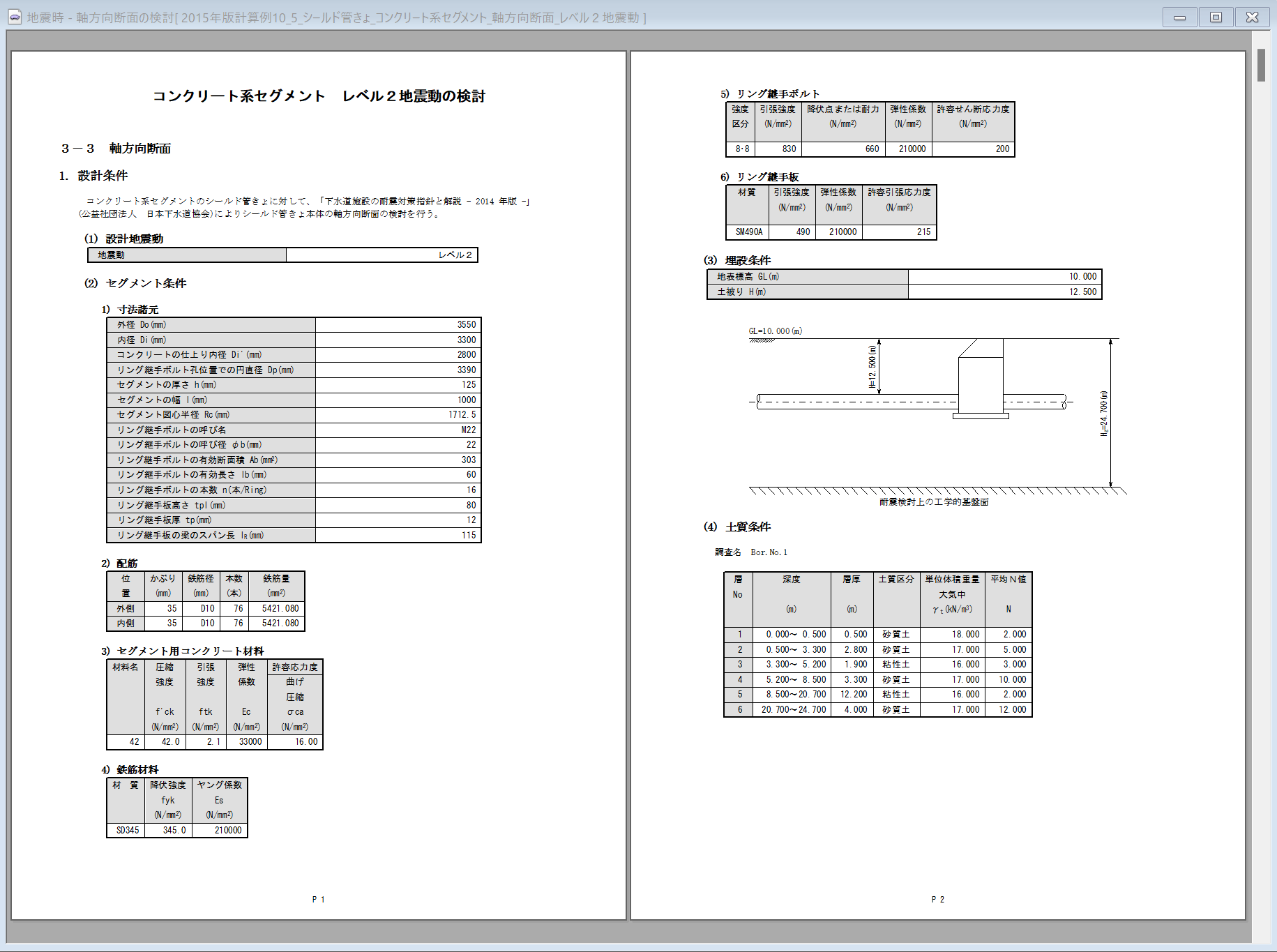

  • 計算結果は、報告書型式で出力でき、Microsoft Office Wordへ出力することも可能。
  • ページ番号や枠線を挿入することが可能。
  • 報告書形式の計算書作成の他に、計算結果一覧表示を行うことができ計算結果を即座に確認することが可能。また、計算結果の一覧表示において、計算ケースタブに総合判定を表示しているため、照査結果が一目で確認することも可能。

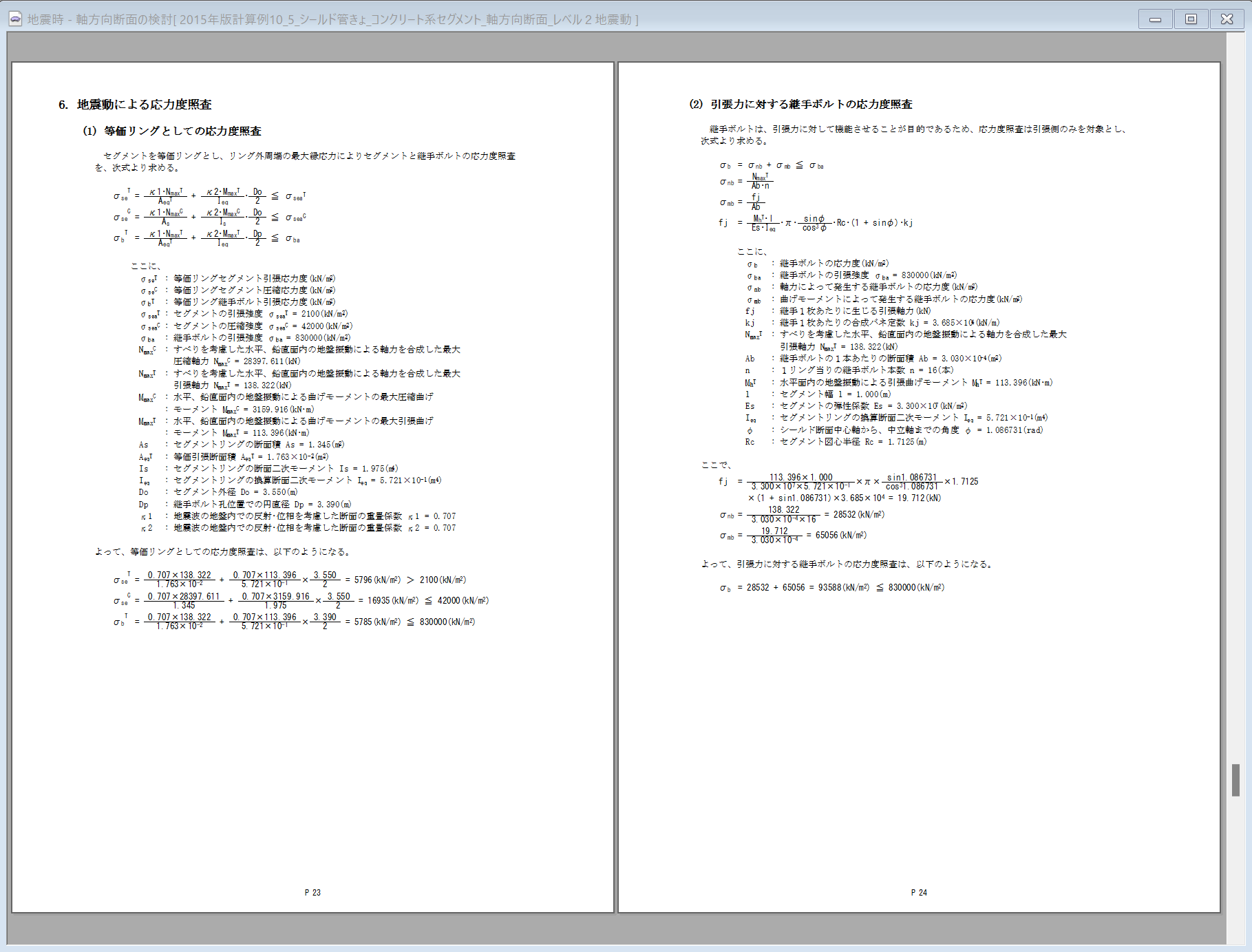

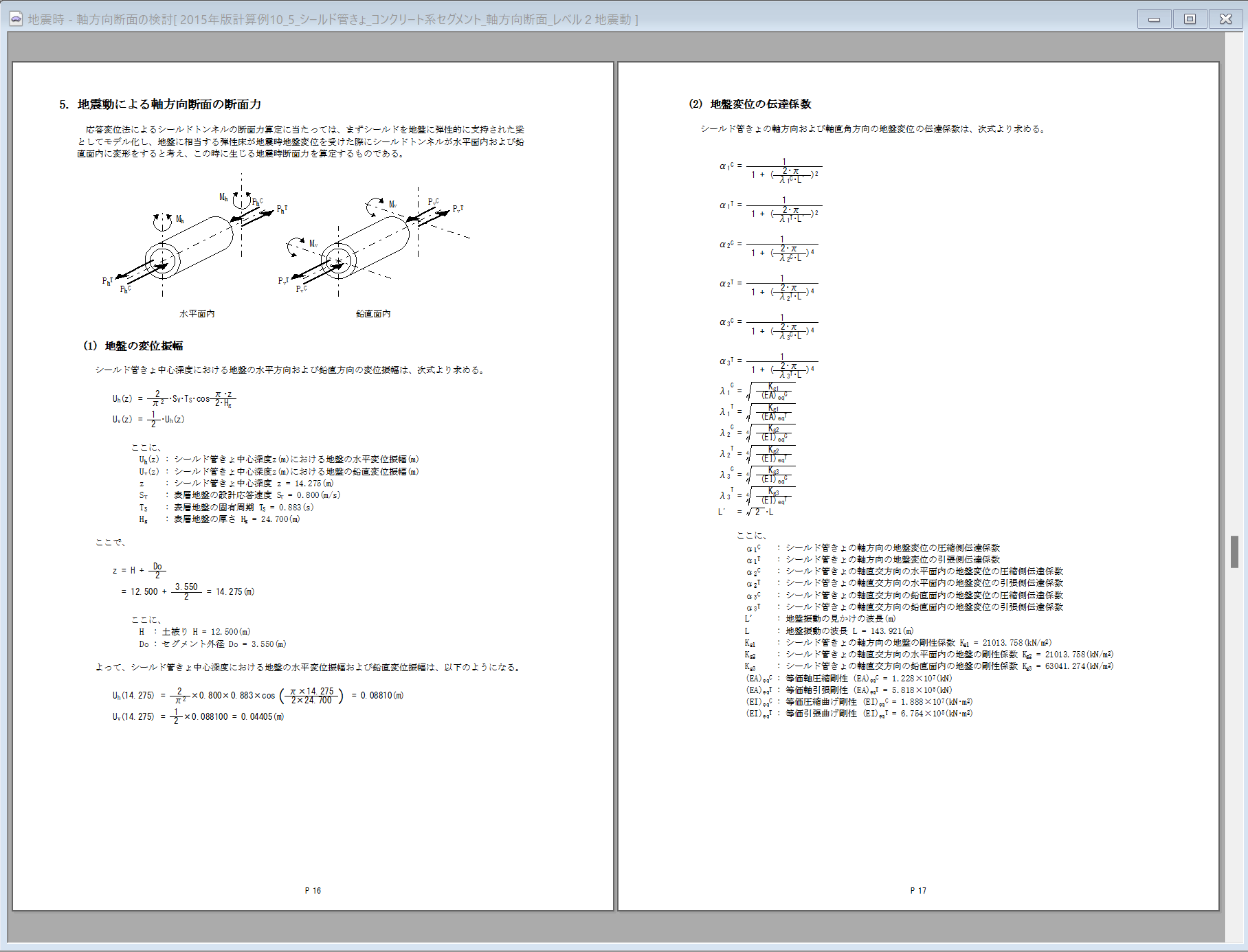

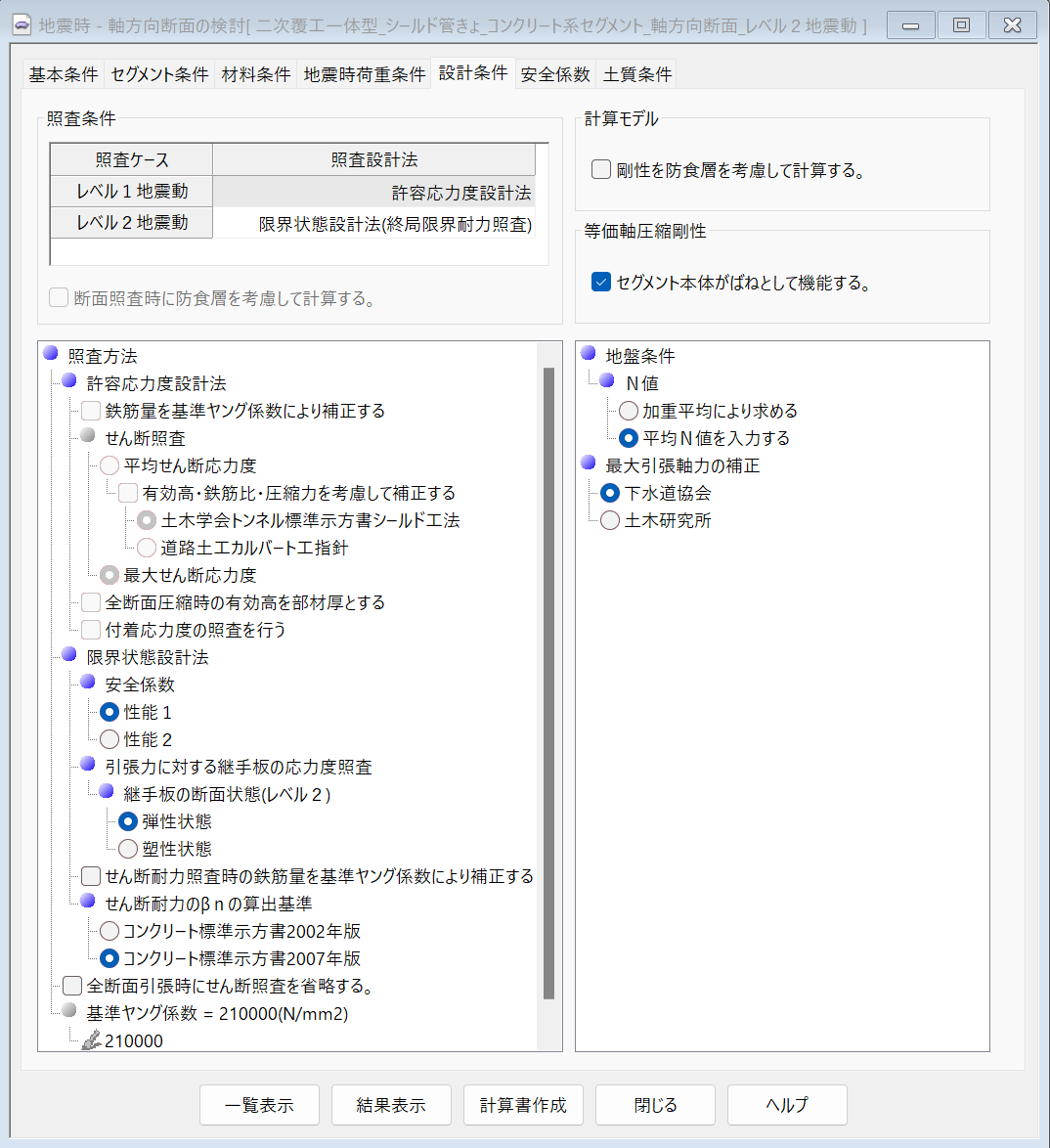

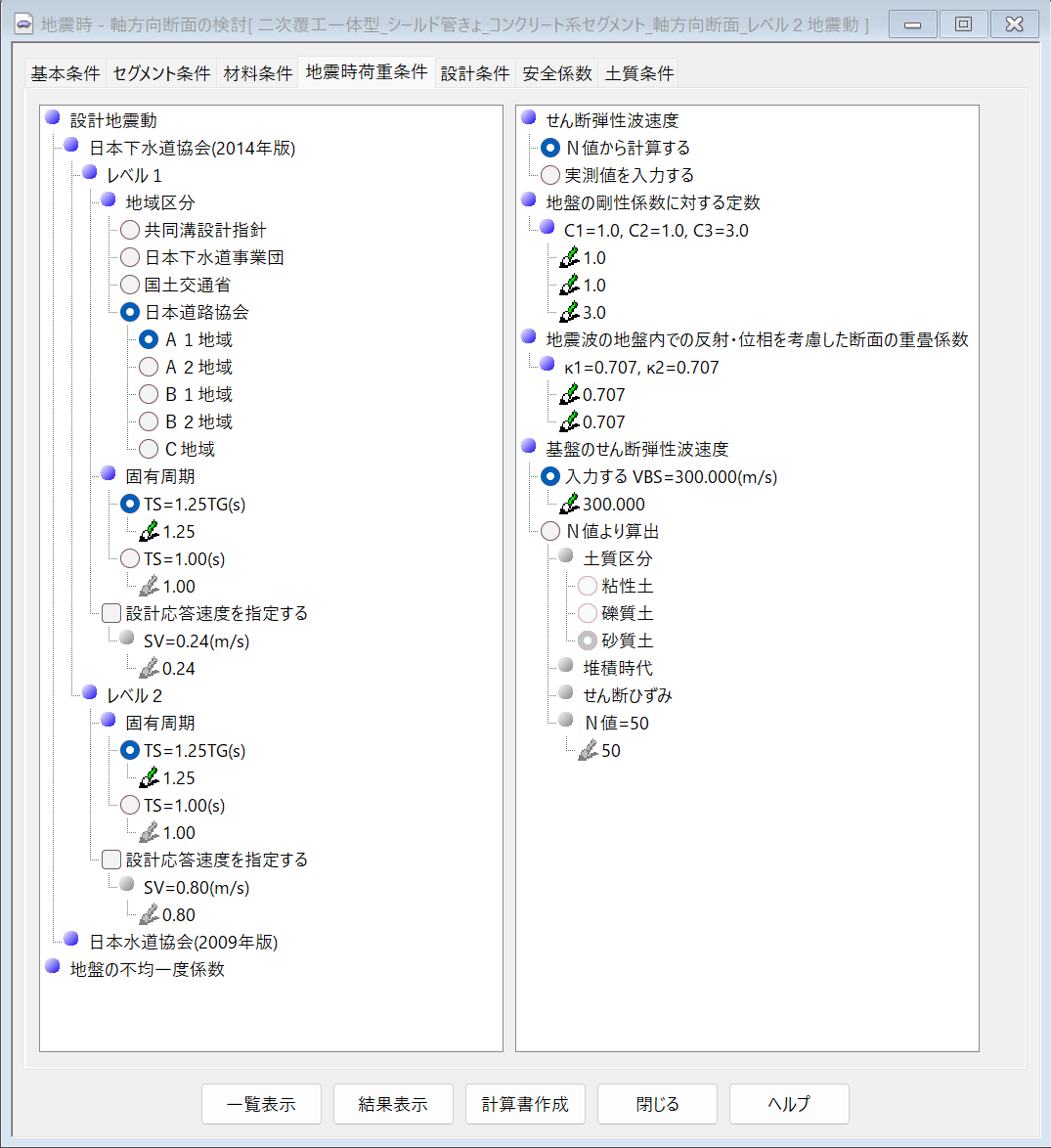

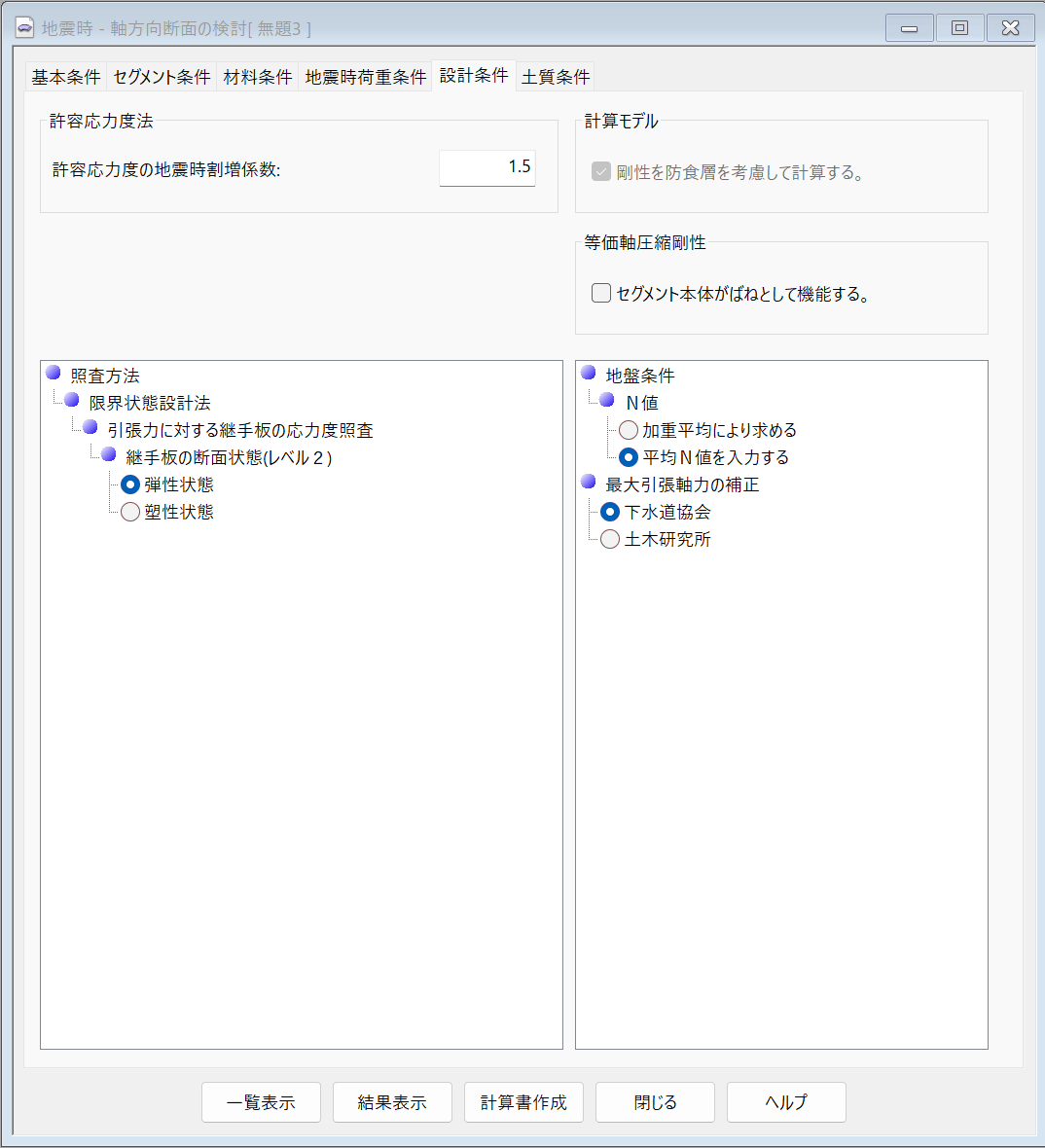

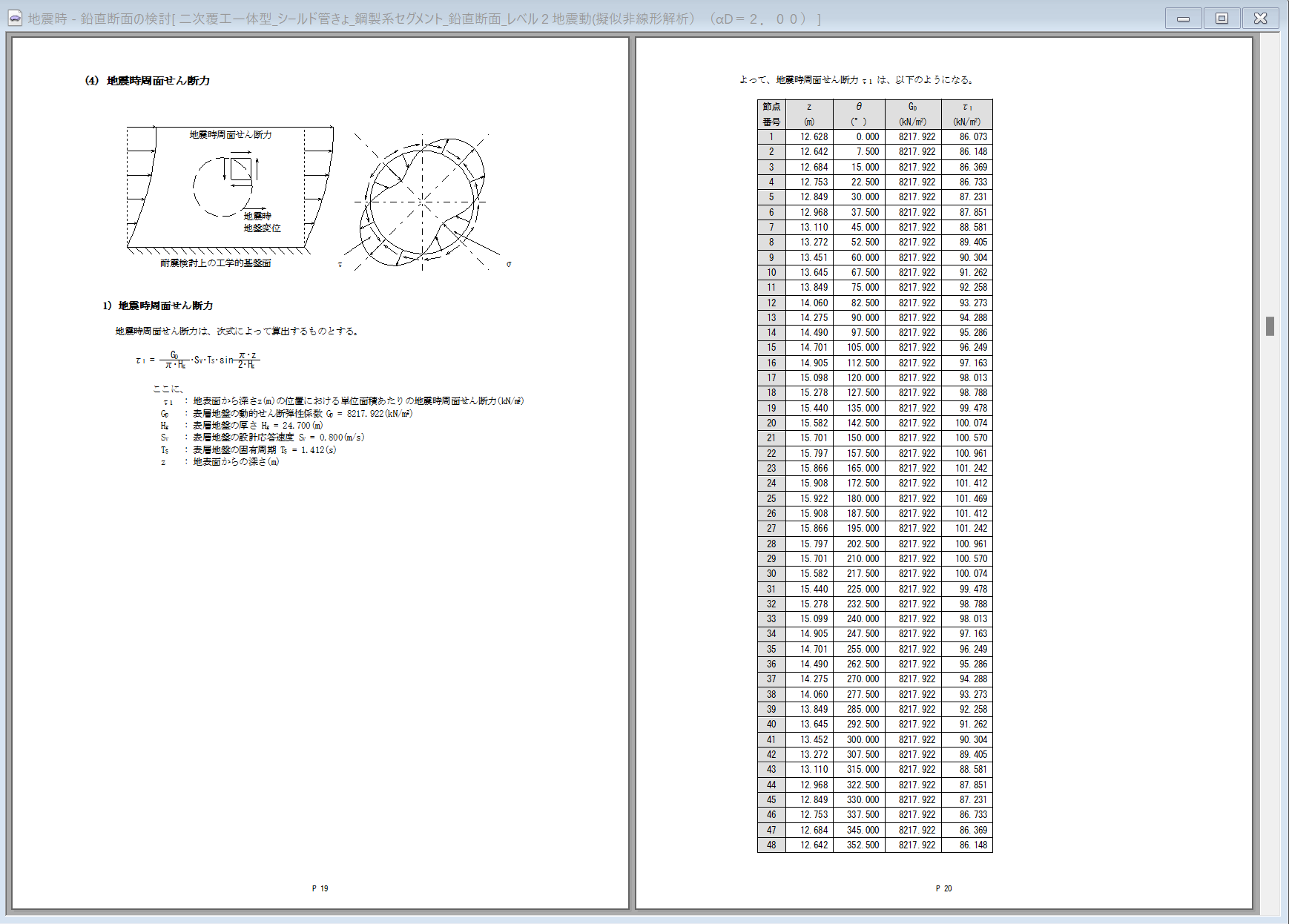

軸方向断面の検討

下水道シールド管きょの軸方向断面の検討を「レベル１地震動」「レベル２地震動」「レベル１地震動＋レベル２地震動」の条件で行うことが可能です。また、「二次覆工一体型」の照査も可能です。

...
...
  • 照査項目は、「許容断面力による照査（レベル２地震動では参考値）」「等価リングとしての応力度照査」「引張力に対する応力照査（継手ボルト、継手板、コンクリートセグメント）」が可能。
  • 「二次覆工一体型」の場合、発生断面力の算出に防食層の剛性を「考慮する」「考慮しない」の選択が可能。また、コンクリート系セグメントの断面照査に用いる剛性に防食層を「考慮する」「考慮しない」の選択が可能。
  • 「引張力に対する応力照査（コンクリートセグメント）」は「許容応力度法」「限界状態設計法（終局限界耐力照査）」から選択可能。また、鉄筋のヤング係数が基準値と違う場合、「許容応力度設計法」のヤング係数比、「限界状態設計法」のせん断耐力に用いる鉄筋量をヤング係数により補正して照査を行うことが可能。「限界状態設計法」では、さらに、材料係数、部材係数、構造物係数、構造物解析係数を設定することが可能。
...
...

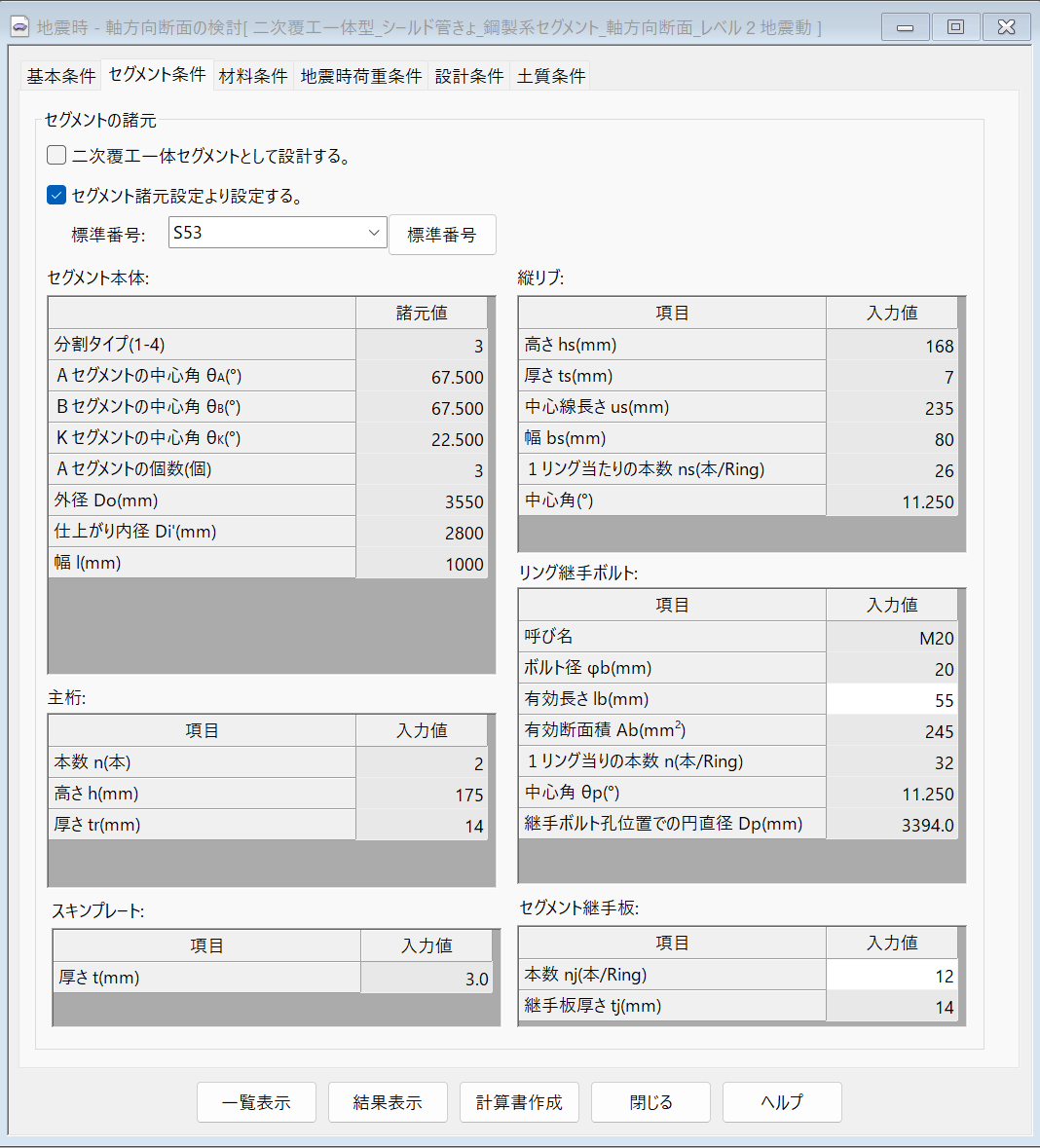

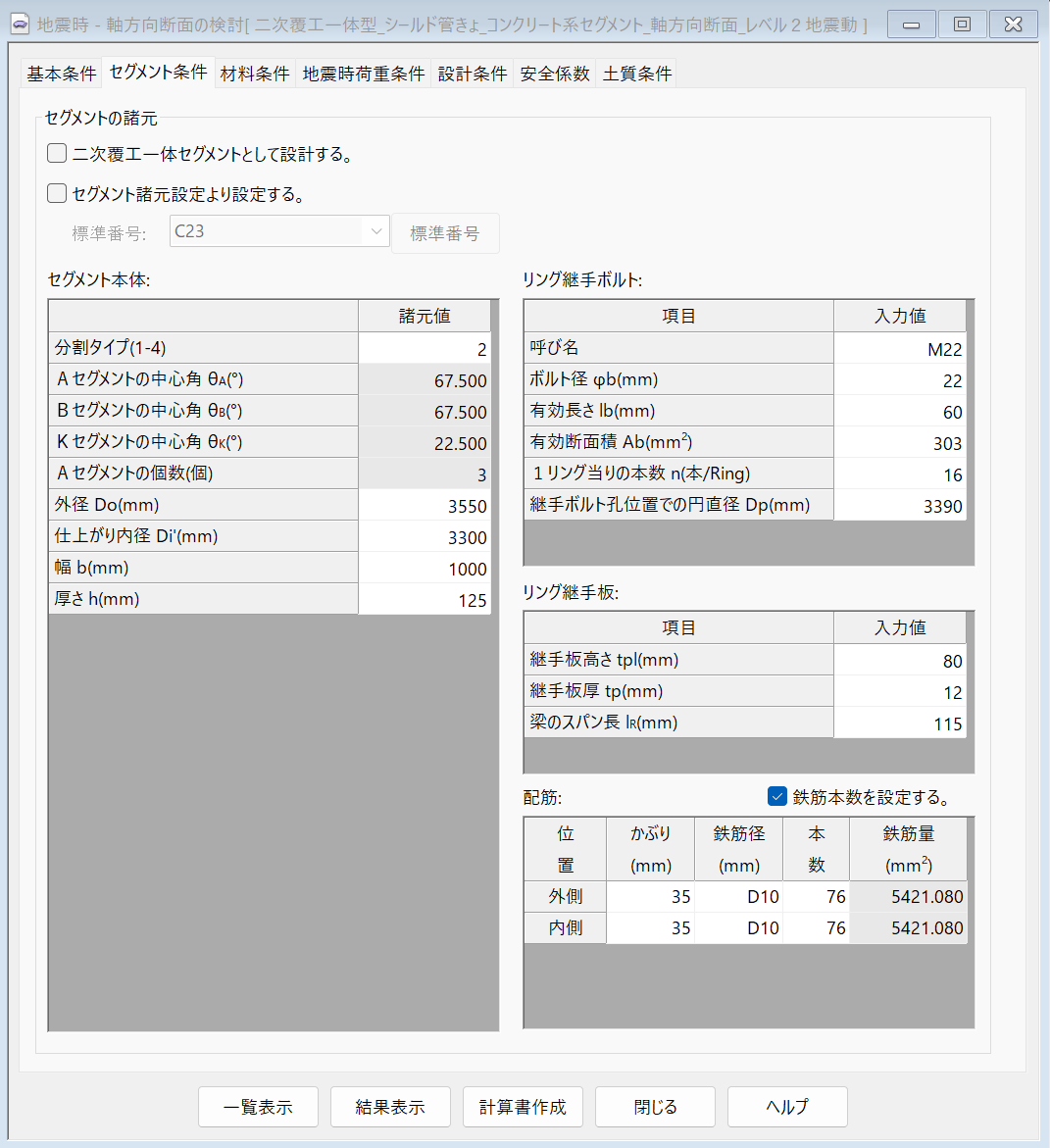

  • ・セグメントの形状寸法は「鉛直断面の検討」と同様に、任意の寸法による設定に加え、予め登録されたセグメント標準番号（標準番号、形状寸法、配筋およびボルト等）で設定することも可能。また、二次覆工一体セグメントとして設計する場合、仕上がり内径は自動的の防食層用コンクリート厚50mmで設定。任意の値に変更することも可能。
...
  • 設計地震動の対象基準を「日本下水道協会 2014年版」「日本水道協会2009年版」から選択することが可能。
  • 「鉛直断面の検討」同様に、表層地盤の固有周期Tsを算出する時の地震時に生じるせん断ひずみの大きさを考慮した係数αDを地震動毎（レベル１・レベル２）に直接入力することが可能。
  • 「日本水道協会2009年版」により地盤の変位振幅を算出する場合、地盤の不均一性（不整形性）に応じて地盤の変位振幅の増幅を考慮することが可能。
...
...
...
  • 計算結果は、報告書型式で出力でき、Microsoft Office Wordへ出力することも可能。
  • ページ番号や枠線を挿入することが可能。
  • 報告書形式の計算書作成の他に、計算結果一覧表示を行うことができ計算結果を即座に確認することが可能

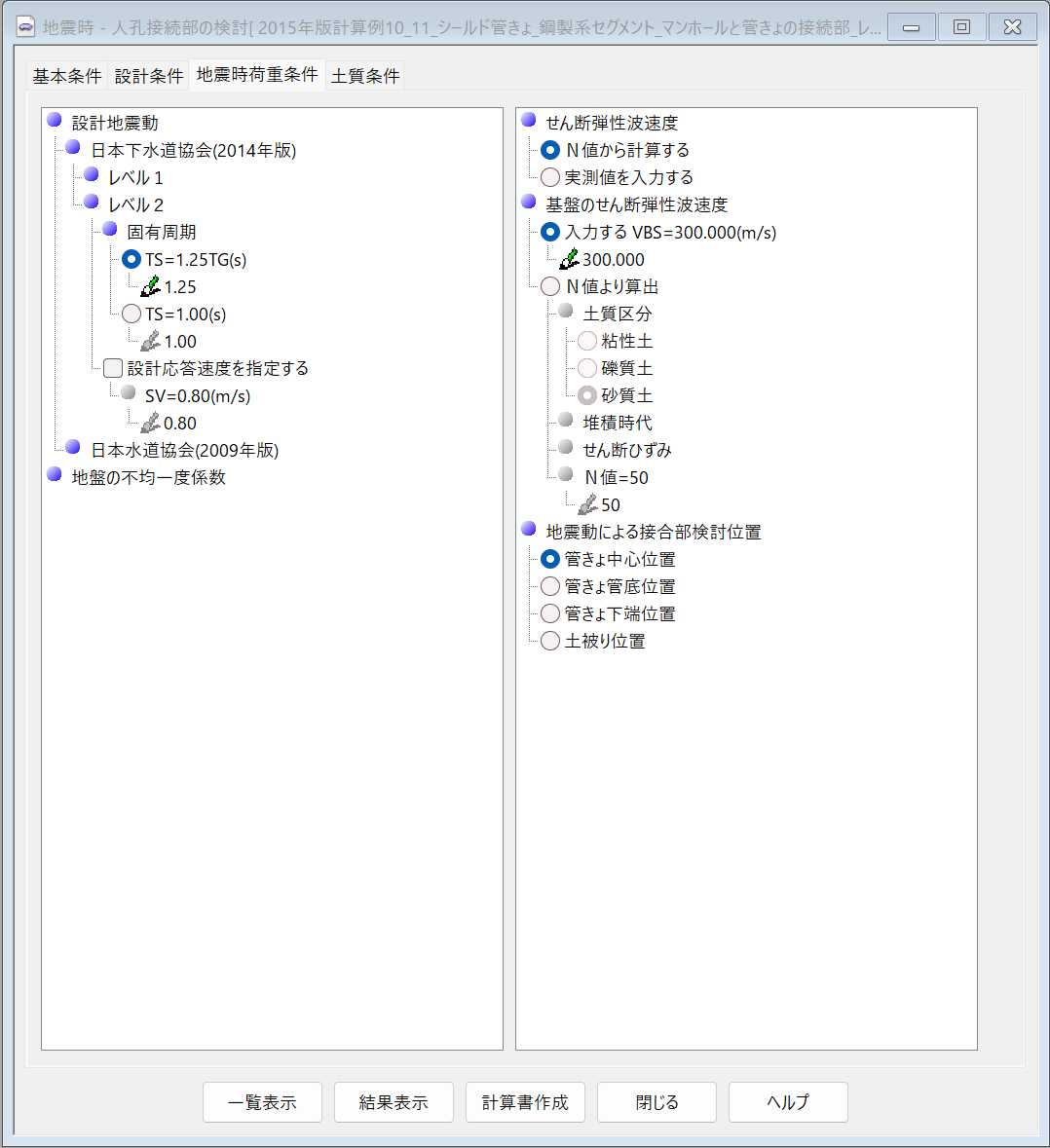

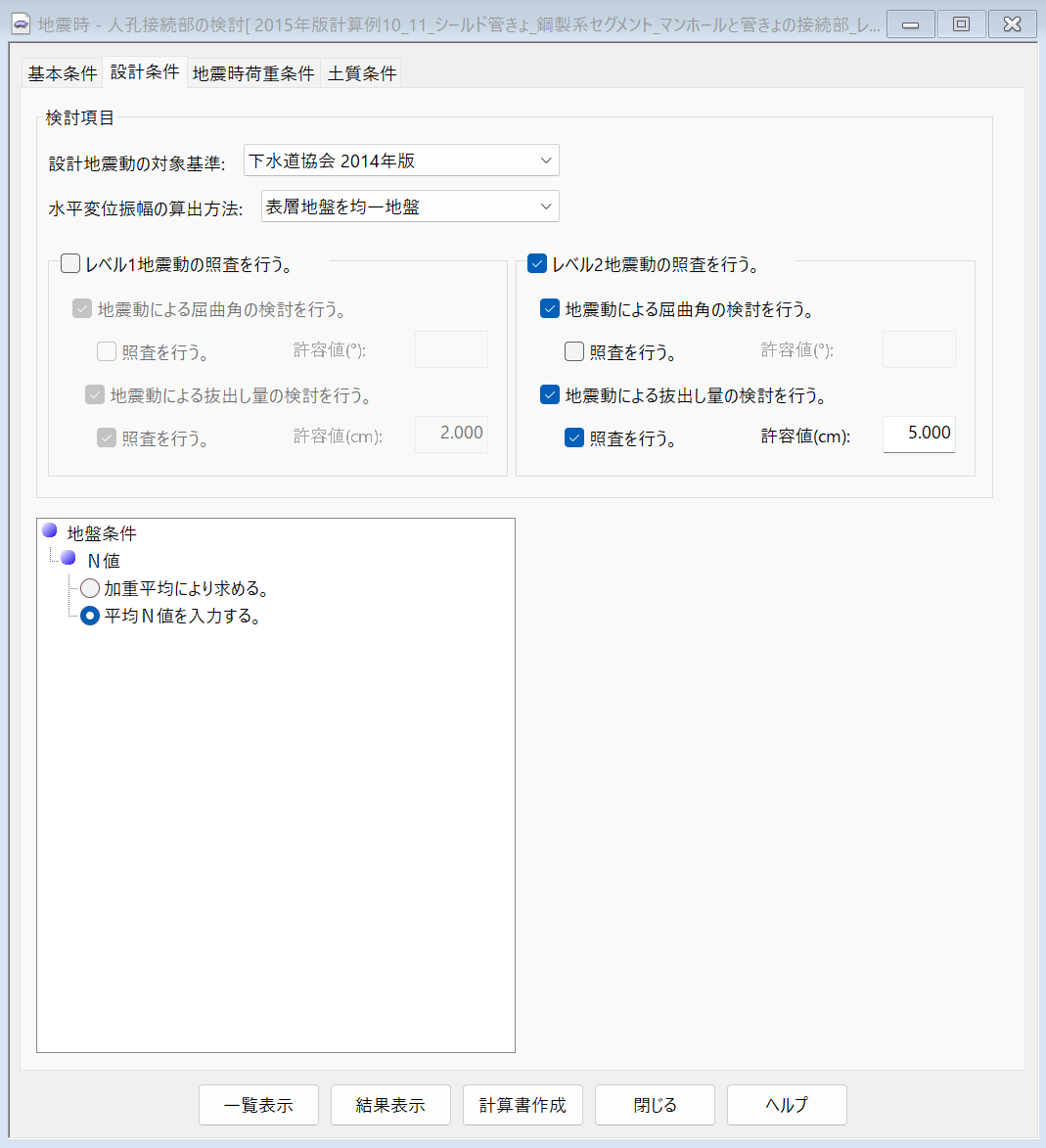

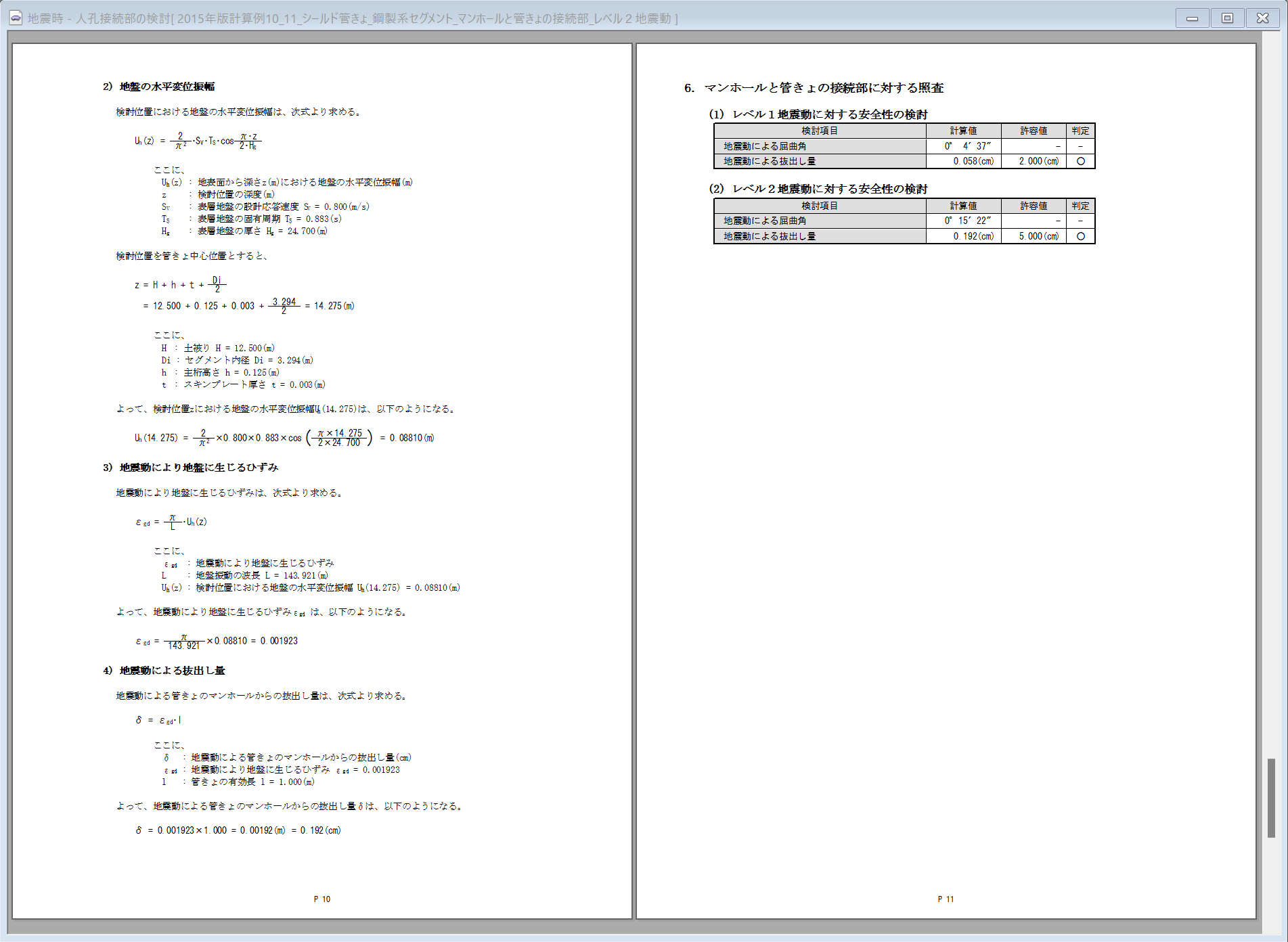

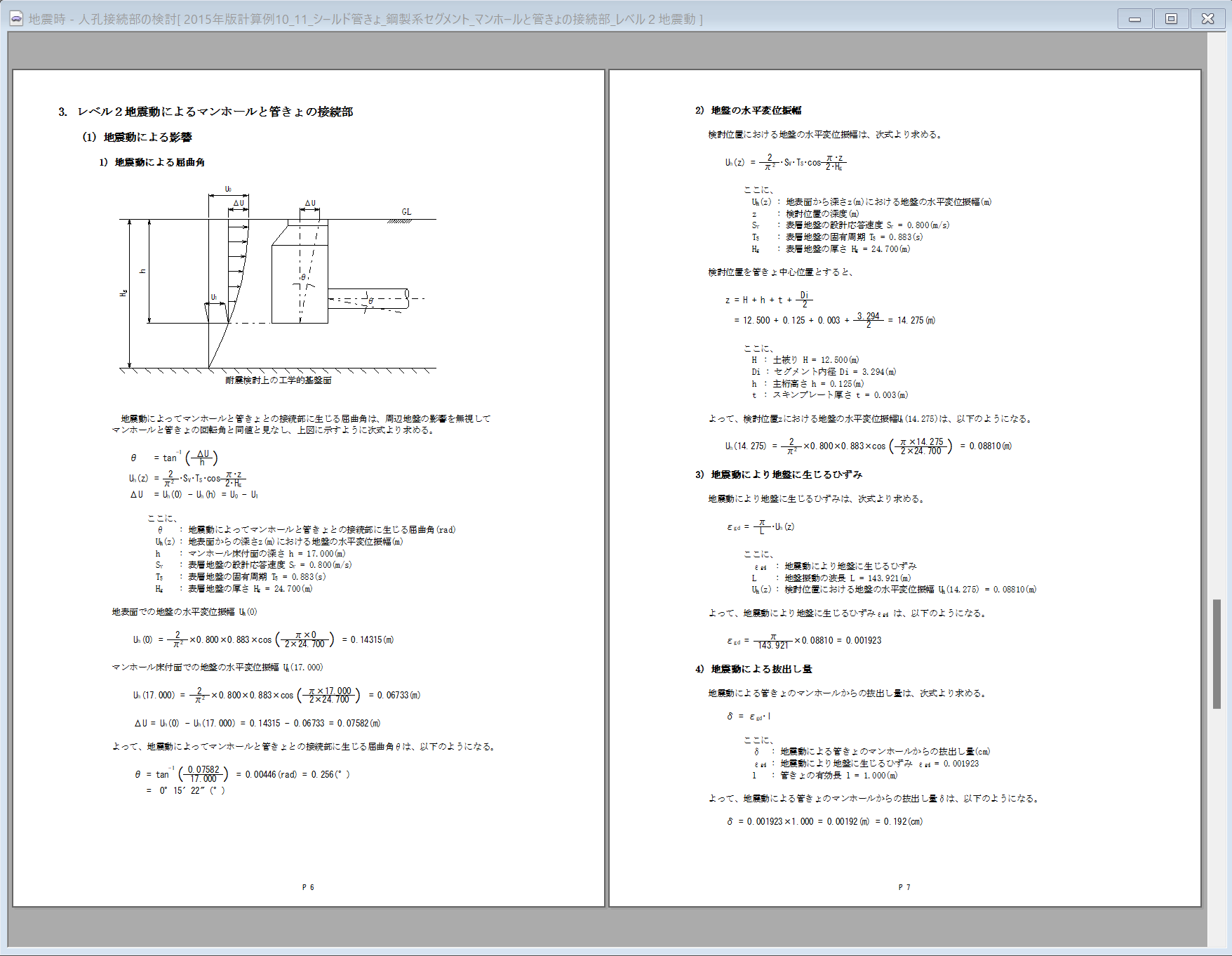

シールド管きょと人孔との接続部の検討

シールド管きょと人孔の接続部の検討を「レベル１地震動」「レベル２地震動」「レベル１地震動＋レベル２地震動」の条件で行うことが可能です。

...
  • セグメントの形状寸法は、「鉛直断面の検討」と同様に、任意の寸法による設定に加え、予め登録されたセグメント標準番号（標準番号、形状寸法）で設定することも可能。
  • 地震動毎に地震動による屈曲角の算出、地震動による抜出し量の算出の選択が可能。また、算出した屈曲角、抜出し量に対して各々照査するかしないかの選択が可能。
...
  • 設計地震動の対象基準を「日本下水道協会2014年版」「日本水道協会2009年版」から選択することが可能。
  • 「鉛直断面の検討」と同様に、表層地盤の固有周期Tsを算出する時の地震時に生じるせん断ひずみの大きさを考慮した係数αDを地震動毎（レベル1・レベル2）に設定することが可能。また、固有周期Tsを直接入力することも可能。設計応答速度も地震動毎（レベル１・レベル２）に直接入力することが可能。
  • 「日本水道協会2009年版」により地震動による抜出し量を算出する場合、地盤の不均一性（不整形性）に応じて地盤ひずみの増幅を考慮することが可能。また、地震動による屈曲角を算出する場合も、地盤の不均一性（不整形性）に応じて地盤の変位振幅の増幅を考慮することが可能。
...
...
  • 計算結果は、報告書型式で出力でき、Microsoft Office Wordへ出力することも可能。
  • ページ番号や枠線を挿入することが可能。
  • 報告書形式の計算書作成の他に、計算結果一覧表示を行うことができ計算結果を即座に確認することが可能。

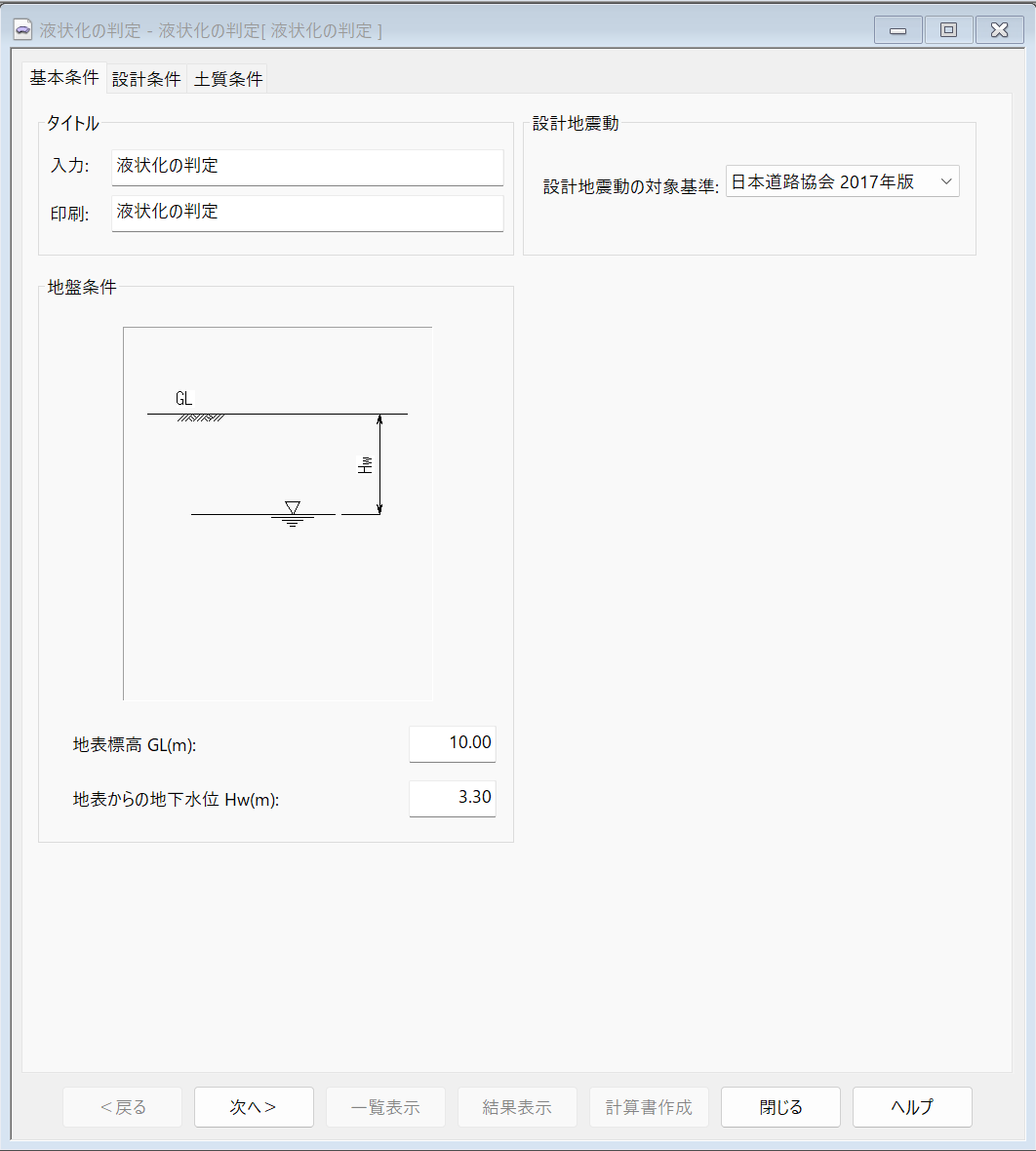

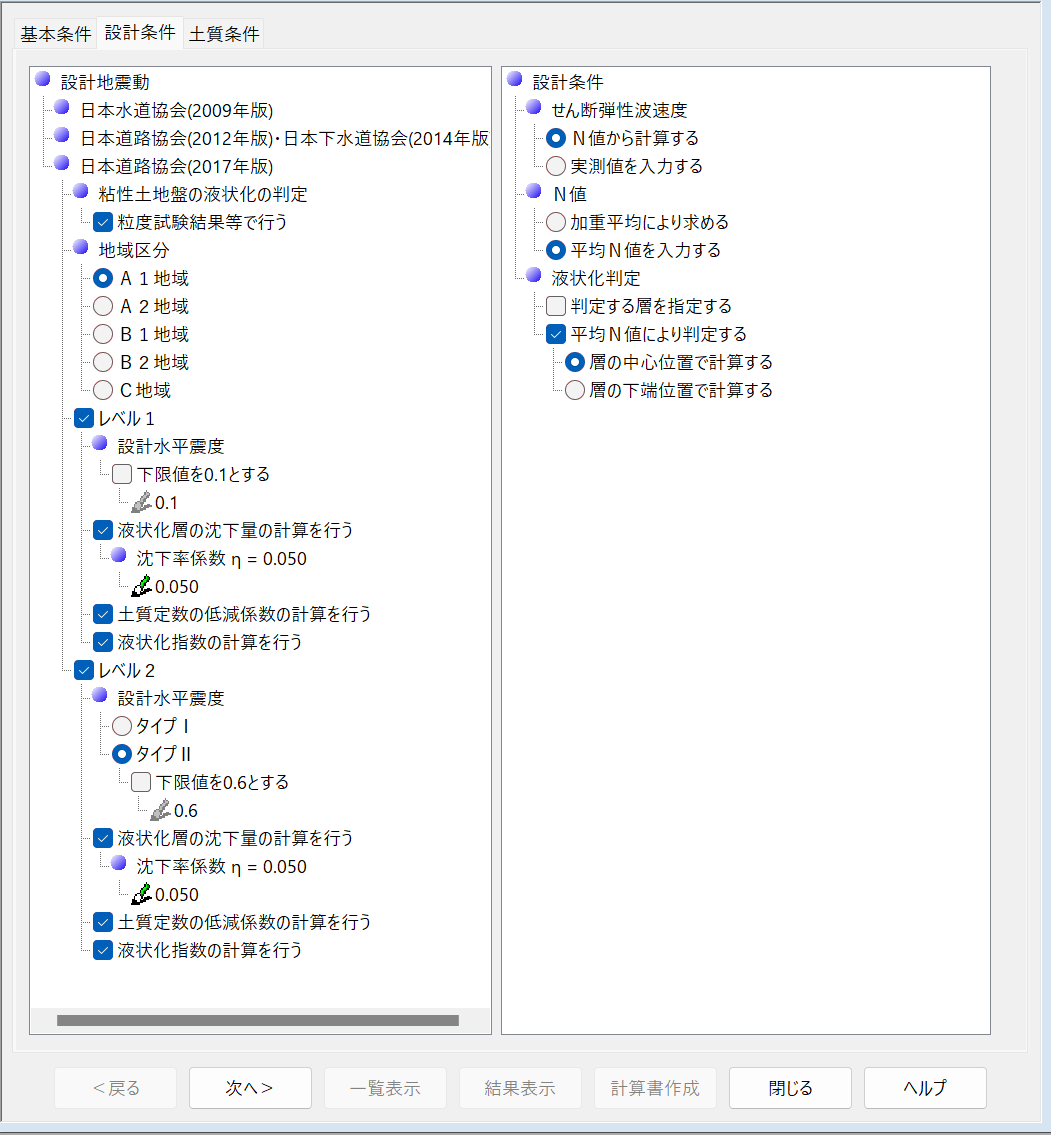

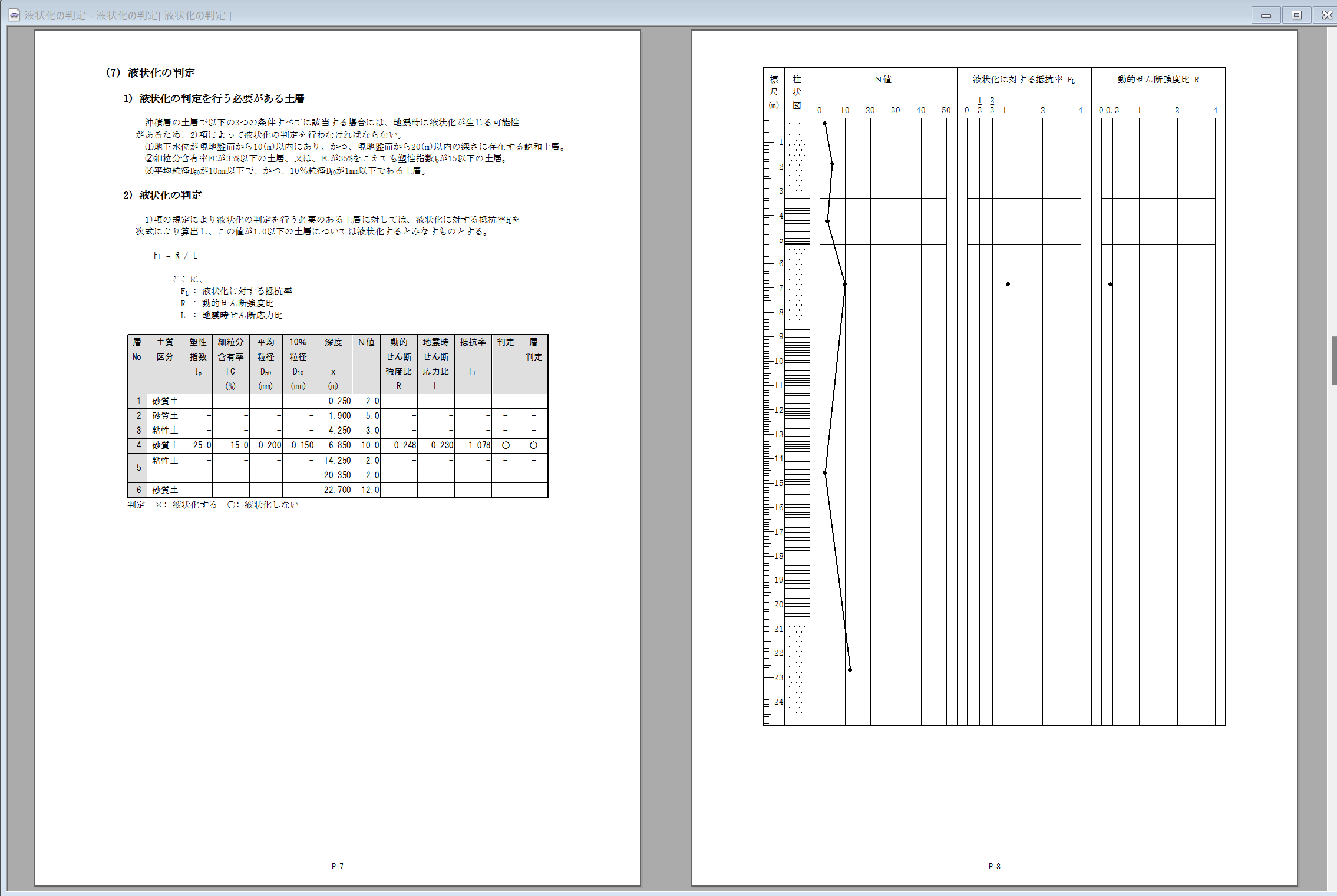

液状化の判定

設計地盤が地下水で飽和した砂質土および軟弱な中間土で構成されている場合、その地層の液状化の可能性の有無について判定を行うことが可能です。

...
...
  • 設計地震動の対象基準を「日本道路協会2017年版」「日本道路協会2012年版」「日本水道協会2009年版」から選択することが可能。
  • 液状化層と判断された場合の各層の液状化による沈下量を算出することが可能。
  • 液状化に対する抵抗率FLの値に応じた耐震設計上の土質定数の低減係数の算出を行うことが可能。
  • 設計地盤の液状化係数PLを算出することが可能。
  • 液状化に対する抵抗率FLが折れ線グラフで表示されるため、結果が一目で確認可能。
...
...

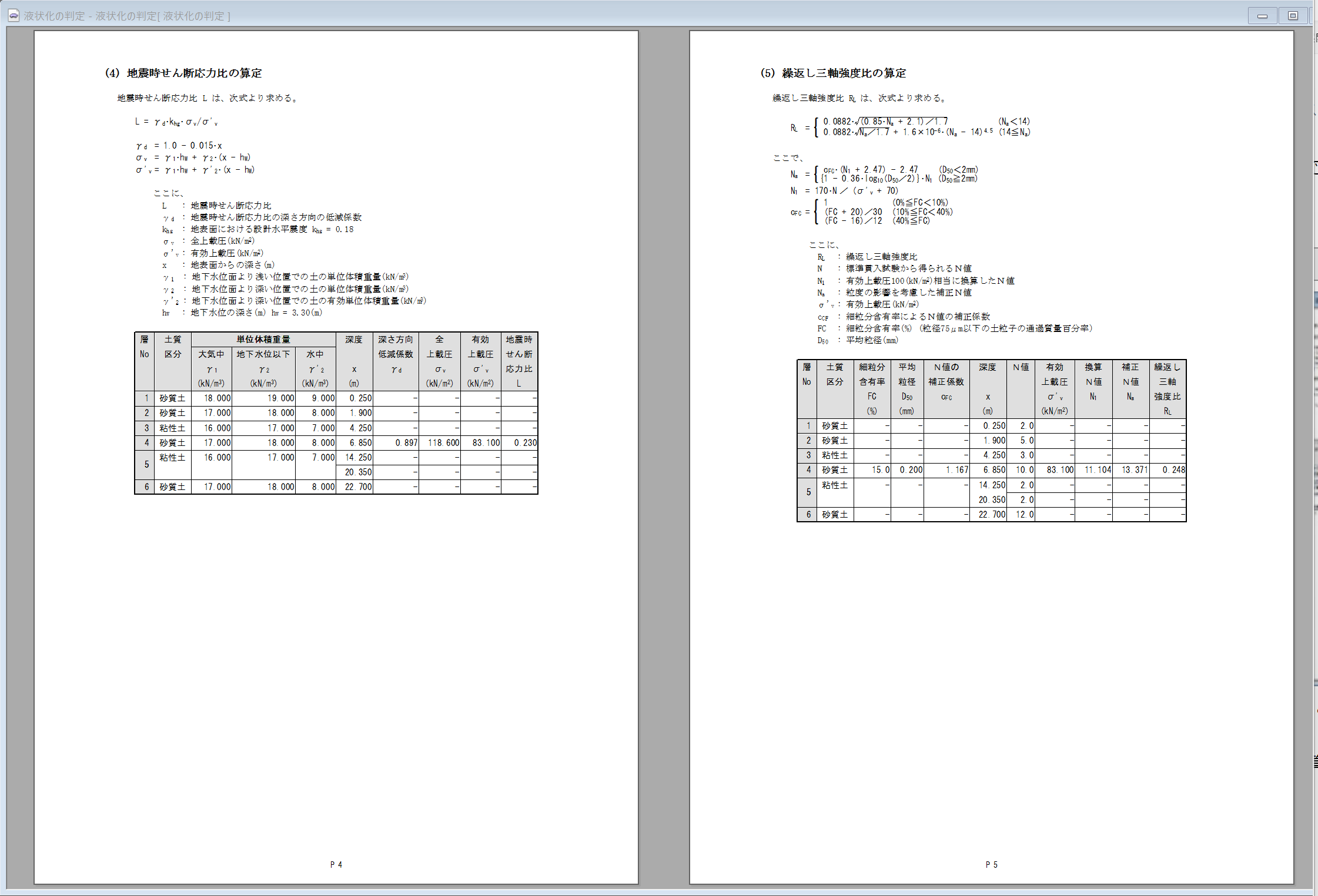

  • 計算結果は、報告書型式で出力でき、Microsoft Office Wordへ出力することも可能。
  • ページ番号や枠線を挿入することが可能。
  • 報告書形式の計算書作成の他に、計算結果一覧表示を行うことができ計算結果を即座に確認することが可能。

Civil Plaza シリーズの特徴・基本機能

  • 定期的に使用する設計条件等をあらかじめテンプレートとして登録しておくことが可能です。
    新規作成時にテンプレートを選択して作業の効率化を図ることができます。
    • ※「ボックスカルバートの構造計算」での新規作成ダイアログ例
    ...

検討する際に複数のケース（マルチドキュメント）を同時に扱うことが簡単な操作で行えます。

  • ドキュメント間でのドラック＆ドロップの機能により、計算の共通する入力データがコピーされます。
  • マウスのホイールボタンを押すと、指定したドキュメントと同じデータが入力された状態で新規計算を自動作成します。
    一部の条件を変更して比較する場合などに大変便利です。
  • 枠線「枠線の表示・非表示」「線種・太さ」「余白」の設定可能。
  • ページ番号「スタイル」「ページ番号の表示・非表示」「開始番号の数値入力」「文字書式・サイズの選択」「表示位置」の設定可能。
  • 会社名「表示・非表示」「会社名入力」「フォント選択」「表示位置」の設定可能。
  • 書式「文章の行間」「タイトル文字表示・非表示」「設定項目の文字書式・サイズの選択」の設定可能。
  • 絵図「印字される図の文字書式・サイズ」の設定可能。
  • ページ設定では、ワープロソフト等と同様の充実した設定が行え、TrueTypeフォントも使用でき、計算書類を理想のまま印刷できます。また、同時に複数の計算結果を印刷プレビューで表示することも可能です。

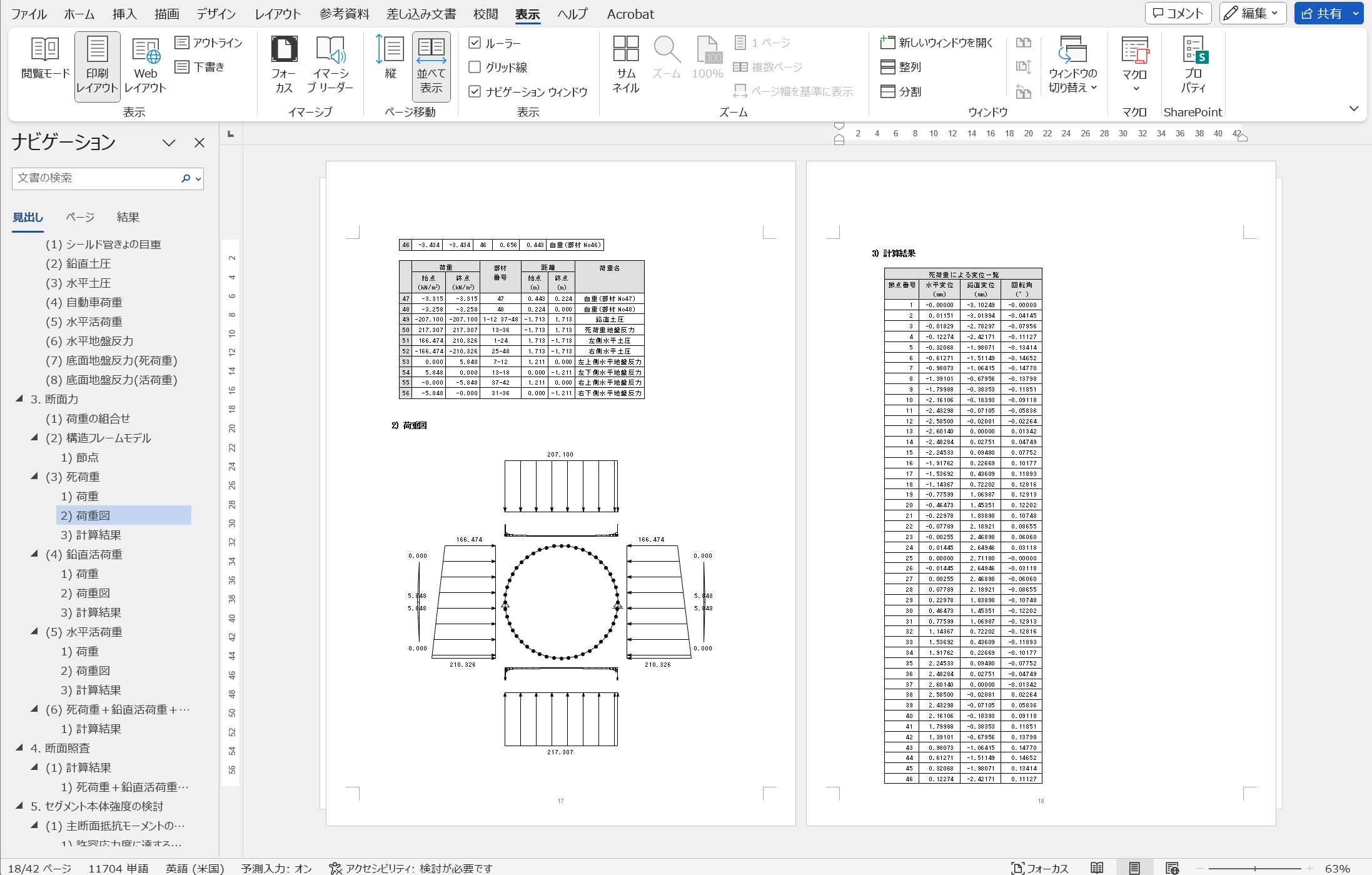

  • Microsoft Wordに計算結果を高速で直接出力することができ、計算書における数式や図形および表など全てWordで作成した場合と同じようにネイティブなWordデータとして出力され、見出しマップも自動的に作成されますので文章の検索や編集が容易にできます。

    ※ 直接プリンタやPDFファイルにも出力することができます。
    ※ PDFファイルを出力する場合には、別途Adobe Acrobatが必要になります。

動作環境

対応OS

  • {{item}}

対応Office

  • {{item}}

すべて最新バージョンでの対応となります。
一般販売されたWindows OSに向けて開発されており、「Windows LTSB/LTSC」には対応しておりません。
Civil Plazaシリーズは、32ビットアプリケーションです。
64ビット版Windowsでは、32ビット互換モードで動作します。

※ Civil Plazaは、株式会社シビルソフト開発の登録商標です。
※ Microsoft Windows 11 および Microsoft Office 2021 / Microsoft 365 は、米国マイクロソフト社の商標です。

準拠図書イメージ

準拠図書

  • 『[2006年制定]トンネル標準示方書[シールド工法]・同解説　公益社団法人土木学会』
  • 『下水道施設耐震計算例－管路施設編－　2015年版　公益社団法人下水道協会』
  • 『下水道施設の耐震対策指針と解説　2025年版　公益社団法人日本下水道協会』
  • 『下水道施設の耐震対策指針と解説　2014年版　公益社団法人日本下水道協会』
  • 『シールド工事用標準セグメント (A-3､4)　－2001－　公益社団法人日本下水道協会』
  • 『水道施設耐震工法指針・解説　2009年版　公益社団法人日本水道協会』
  • 『水道施設耐震工法指針・解説　2009年版　設計事例集　公益社団法人日本水道協会』
  • 『道路橋示方書・同解説 Ⅴ耐震設計編 平成29年11月　公益社団法人日本道路協会』
  • 『道路橋示方書・同解説 Ⅴ耐震設計編 平成24年3月　公益社団法人日本道路協会』
  • 『トンネルライブラリー第23号セグメントの設計【改定版】　公益社団法人土木学会』
  • 『トンネルライブラリー第19号シールドトンネルの耐震設計　公益社団法人土木学会』
  • 『下水道シールド工事用二次覆工一体型セグメント設計・施工指針　東京都下水道サービス株式会社』
  • 『内水圧が作用するトンネル覆工構造設計の手引き　平成11年3月　一般財団法人先端建設技術センター編』
  • 『大規模地下構造物の耐震設計法・ガイドライン（案）　平成4年3月　建設省土木研究所地震防災部耐震研究室』
  • 『下水道仮設設計マニュアル　平成14年9月　東京都下水道サービス株式会社』

バージョン別 機能比較

常時設計 鉛直断面の検討（簡易計算）

下水道シールド管きょの構造計算における機能 Ver4.00(R1) Ver3.10(R1) Ver3.06(R1) Ver3.05(R1) Ver3.04(R3) Ver3.04(R2) Ver3.04(R1) Ver3.03(R1) Ver3.02(R1) Ver3.01(R1) Ver3.00(R1)
コンクリート系標準セグメント 内水圧考慮無し 緩み幅タイプ選択不可 開口部の検討無し ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○
緩み幅タイプ選択可 掘削断面頂部 ○ ○
トンネル頂部 ○ ○
コンクリート系二次覆工一体型セグメント 内水圧考慮無し 緩み幅タイプ選択不可 開口部の検討無し ○ ○ ○ ○ ○ ○ ○ ○ ○
緩み幅タイプ選択可 掘削断面頂部 ○ ○
トンネル頂部 ○ ○
鋼製標準セグメント 内水圧考慮無し 緩み幅タイプ選択不可 開口部の検討無し ○ ○ ○ ○ ○ ○ ○ ○ ○ ○
緩み幅タイプ選択可 掘削断面頂部 ○ ○
トンネル頂部 ○ ○
鋼製二次覆工一体型セグメント 内水圧考慮無し 緩み幅タイプ選択不可 開口部の検討無し ○ ○ ○ ○ ○ ○ ○ ○ ○
緩み幅タイプ選択可 掘削断面頂部 ○ ○
トンネル頂部 ○ ○

常時設計 鉛直断面の検討

下水道シールド管きょの構造計算における機能 Ver4.00(R1) Ver3.10(R1) Ver3.06(R1) Ver3.05(R1) Ver3.04(R3) Ver3.04(R2) Ver3.04(R1) Ver3.03(R1) Ver3.02(R1) Ver3.01(R1) Ver3.00(R1)
コンクリート系標準セグメント 内水圧考慮無し 緩み幅タイプ選択不可 開口部の検討無し ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○
緩み幅タイプ選択可 掘削断面頂部 開口部の検討無し ○ ○
開口部の検討有り 上部開口部の検討 ○new!
側部開口部の検討 ○new!
トンネル頂部 開口部の検討無し ○ ○
開口部の検討有り 上部開口部の検討 ○new!
側部開口部の検討 ○new!
内水圧考慮有り 作用方向（水平・鉛直） 緩み幅タイプ選択不可 開口部の検討無し ○ ○ ○ ○ ○ ○ ○ ○
緩み幅タイプ選択可 掘削断面頂部 ○ ○
トンネル頂部 ○ ○
作用方向（フレーム軸直角） 緩み幅タイプ選択不可 開口部の検討無し ○ ○ ○ ○ ○
緩み幅タイプ選択可 掘削断面頂部 ○ ○
トンネル頂部 ○ ○
コンクリート系二次覆工一体型セグメント 内水圧考慮無し 緩み幅タイプ選択不可 開口部の検討無し ○ ○ ○ ○ ○ ○ ○ ○ ○
緩み幅タイプ選択可 掘削断面頂部 ○ ○
トンネル頂部 ○ ○
内水圧考慮有り 作用方向（水平・鉛直） 緩み幅タイプ選択不可 開口部の検討無し ○ ○ ○ ○ ○ ○ ○ ○
緩み幅タイプ選択可 掘削断面頂部 ○ ○
トンネル頂部 ○ ○
作用方向（フレーム軸直角） 緩み幅タイプ選択不可 開口部の検討無し ○ ○ ○ ○ ○
緩み幅タイプ選択可 掘削断面頂部 ○ ○
トンネル頂部 ○ ○
鋼製標準セグメント 内水圧考慮無し 緩み幅タイプ選択不可 開口部の検討無し ○ ○ ○ ○ ○ ○ ○ ○ ○ ○
緩み幅タイプ選択可 掘削断面頂部 開口部の検討無し ○ ○
開口部の検討有り 上部開口部の検討 ○new!
側部開口部の検討 ○new!
トンネル頂部 開口部の検討無し ○ ○
開口部の検討有り 上部開口部の検討 ○new!
側部開口部の検討 ○new!
内水圧考慮有り 作用方向（水平・鉛直） 緩み幅タイプ選択不可 開口部の検討無し ○ ○ ○ ○ ○ ○ ○ ○
緩み幅タイプ選択可 掘削断面頂部 ○ ○
トンネル頂部 ○ ○
作用方向（フレーム軸直角） 緩み幅タイプ選択不可 開口部の検討無し ○ ○ ○ ○ ○
緩み幅タイプ選択可 掘削断面頂部 ○ ○
トンネル頂部 ○ ○
鋼製二次覆工一体型セグメント 内水圧考慮無し 緩み幅タイプ選択不可 開口部の検討無し ○ ○ ○ ○ ○ ○ ○ ○ ○
緩み幅タイプ選択可 掘削断面頂部 ○ ○
トンネル頂部 ○ ○
内水圧考慮有り 作用方向（水平・鉛直） 緩み幅タイプ選択不可 開口部の検討無し ○ ○ ○ ○ ○ ○ ○ ○
緩み幅タイプ選択可 掘削断面頂部 ○ ○
トンネル頂部 ○ ○
作用方向（フレーム軸直角） 緩み幅タイプ選択不可 開口部の検討無し ○ ○ ○ ○ ○
緩み幅タイプ選択可 掘削断面頂部 ○ ○
トンネル頂部 ○ ○

耐震設計 鉛直断面の検討

下水道シールド管きょの構造計算における機能 Ver4.00(R1) Ver3.10(R1) Ver3.06(R1) Ver3.05(R1) Ver3.04(R3) Ver3.04(R2) Ver3.04(R1) Ver3.03(R1) Ver3.02(R1) Ver3.01(R1) Ver3.00(R1)
コンクリート系標準セグメント 多層地盤（多層系せん断一次モード）の応答計算式の選択 不可 緩み幅タイプ選択不可 ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○
緩み幅タイプ選択可 掘削断面頂部 ○ ○
トンネル頂部 ○ ○
可 緩み幅タイプ選択不可 ○ ○ ○ ○ ○ ○ ○
緩み幅タイプ選択可 掘削断面頂部 ○ ○
トンネル頂部 ○ ○
コンクリート系二次覆工一体型セグメント 多層地盤（多層系せん断一次モード）の応答計算式の選択 不可 緩み幅タイプ選択不可 ○ ○ ○ ○ ○ ○ ○ ○ ○
緩み幅タイプ選択可 掘削断面頂部 ○ ○
トンネル頂部 ○ ○
可 緩み幅タイプ選択不可 ○ ○ ○ ○ ○ ○ ○
緩み幅タイプ選択可 掘削断面頂部 ○ ○
トンネル頂部 ○ ○
鋼製標準セグメント 多層地盤（多層系せん断一次モード）の応答計算式の選択 不可 緩み幅タイプ選択不可 ○ ○ ○ ○ ○ ○ ○ ○ ○ ○
緩み幅タイプ選択可 掘削断面頂部 ○ ○
トンネル頂部 ○ ○
可 緩み幅タイプ選択不可 ○ ○ ○ ○ ○ ○ ○
緩み幅タイプ選択可 掘削断面頂部 ○ ○
トンネル頂部 ○ ○
鋼製二次覆工一体型セグメント 多層地盤（多層系せん断一次モード）の応答計算式の選択 不可 緩み幅タイプ選択不可 ○ ○ ○ ○ ○ ○ ○ ○ ○
緩み幅タイプ選択可 掘削断面頂部 ○ ○
トンネル頂部 ○ ○
可 緩み幅タイプ選択不可 ○ ○ ○ ○ ○ ○ ○
緩み幅タイプ選択可 掘削断面頂部 ○ ○
トンネル頂部 ○ ○

耐震設計 軸方向断面の検討

下水道シールド管きょの構造計算における機能 Ver4.00(R1) Ver3.10(R1) Ver3.06(R1) Ver3.05(R1) Ver3.04(R3) Ver3.04(R2) Ver3.04(R1) Ver3.03(R1) Ver3.02(R1) Ver3.01(R1) Ver3.00(R1)
コンクリート系標準セグメント 多層地盤（多層系せん断一次モード）の応答計算式の選択 不可 等価軸圧縮剛性検討時のセグメント本体 バネとして計算する 最大引張軸力の補正方法 下水道協会 レベル２地震時の継手板の状態 弾性状態 ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○
塑性状態 ○ ○ ○
土木研究所 レベル２地震時の継手板の状態 弾性状態 ○ ○ ○ ○
塑性状態 ○ ○ ○
バネとして計算しない 最大引張軸力の補正方法 下水道協会 レベル２地震時の継手板の状態 弾性状態 ○ ○ ○ ○ ○ ○ ○
塑性状態 ○ ○ ○
土木研究所 レベル２地震時の継手板の状態 弾性状態 ○ ○ ○ ○
塑性状態 ○ ○ ○
可 等価軸圧縮剛性検討時のセグメント本体 バネとして計算する 最大引張軸力の補正方法 下水道協会 レベル２地震時の継手板の状態 弾性状態 ○ ○ ○ ○ ○ ○ ○
塑性状態 ○ ○ ○
土木研究所 レベル２地震時の継手板の状態 弾性状態 ○ ○ ○ ○
塑性状態 ○ ○ ○
バネとして計算しない 最大引張軸力の補正方法 下水道協会 レベル２地震時の継手板の状態 弾性状態 ○ ○ ○ ○ ○ ○ ○
塑性状態 ○ ○ ○
土木研究所 レベル２地震時の継手板の状態 弾性状態 ○ ○ ○ ○
塑性状態 ○ ○ ○
コンクリート系二次覆工一体型セグメント 多層地盤（多層系せん断一次モード）の応答計算式の選択 不可 等価軸圧縮剛性検討時のセグメント本体 バネとして計算する 最大引張軸力の補正方法 下水道協会 レベル２地震時の継手板の状態 弾性状態 ○ ○ ○ ○ ○ ○ ○ ○ ○
塑性状態 ○ ○ ○
土木研究所 レベル２地震時の継手板の状態 弾性状態 ○ ○ ○ ○
塑性状態 ○ ○ ○
バネとして計算しない 最大引張軸力の補正方法 下水道協会 レベル２地震時の継手板の状態 弾性状態 ○ ○ ○ ○ ○ ○ ○
塑性状態 ○ ○ ○
土木研究所 レベル２地震時の継手板の状態 弾性状態 ○ ○ ○ ○
塑性状態 ○ ○ ○
可 等価軸圧縮剛性検討時のセグメント本体 バネとして計算する 最大引張軸力の補正方法 下水道協会 レベル２地震時の継手板の状態 弾性状態 ○ ○ ○ ○ ○ ○ ○
塑性状態 ○ ○ ○
土木研究所 レベル２地震時の継手板の状態 弾性状態 ○ ○ ○ ○
塑性状態 ○ ○ ○
バネとして計算しない 最大引張軸力の補正方法 下水道協会 レベル２地震時の継手板の状態 弾性状態 ○ ○ ○ ○ ○ ○ ○
塑性状態 ○ ○ ○
土木研究所 レベル２地震時の継手板の状態 弾性状態 ○ ○ ○ ○
塑性状態 ○ ○ ○
鋼製標準セグメント 多層地盤（多層系せん断一次モード）の応答計算式の選択 不可 等価軸圧縮剛性検討時のセグメント本体 バネとして計算する 最大引張軸力の補正方法 下水道協会 レベル２地震時の継手板の状態 弾性状態 ○ ○ ○ ○ ○ ○ ○ ○ ○ ○
塑性状態 ○ ○ ○
土木研究所 レベル２地震時の継手板の状態 弾性状態 ○ ○ ○ ○
塑性状態 ○ ○ ○
バネとして計算しない 最大引張軸力の補正方法 下水道協会 レベル２地震時の継手板の状態 弾性状態 ○ ○ ○ ○ ○ ○ ○
塑性状態 ○ ○ ○
土木研究所 レベル２地震時の継手板の状態 弾性状態 ○ ○ ○ ○
塑性状態 ○ ○ ○
可 等価軸圧縮剛性検討時のセグメント本体 バネとして計算する 最大引張軸力の補正方法 下水道協会 レベル２地震時の継手板の状態 弾性状態 ○ ○ ○ ○ ○ ○ ○
塑性状態 ○ ○ ○
土木研究所 レベル２地震時の継手板の状態 弾性状態 ○ ○ ○ ○
塑性状態 ○ ○ ○
バネとして計算しない 最大引張軸力の補正方法 下水道協会 レベル２地震時の継手板の状態 弾性状態 ○ ○ ○ ○ ○ ○ ○
塑性状態 ○ ○ ○
土木研究所 レベル２地震時の継手板の状態 弾性状態 ○ ○ ○ ○
塑性状態 ○ ○ ○
鋼製二次覆工一体型セグメント 多層地盤（多層系せん断一次モード）の応答計算式の選択 不可 等価軸圧縮剛性検討時のセグメント本体 バネとして計算する 最大引張軸力の補正方法 下水道協会 レベル２地震時の継手板の状態 弾性状態 ○ ○ ○ ○ ○ ○ ○ ○ ○
塑性状態 ○ ○ ○
土木研究所 レベル２地震時の継手板の状態 弾性状態 ○ ○ ○ ○
塑性状態 ○ ○ ○
バネとして計算しない 最大引張軸力の補正方法 下水道協会 レベル２地震時の継手板の状態 弾性状態 ○ ○ ○ ○ ○ ○ ○
塑性状態 ○ ○ ○
土木研究所 レベル２地震時の継手板の状態 弾性状態 ○ ○ ○ ○
塑性状態 ○ ○ ○
可 等価軸圧縮剛性検討時のセグメント本体 バネとして計算する 最大引張軸力の補正方法 下水道協会 レベル２地震時の継手板の状態 弾性状態 ○ ○ ○ ○ ○ ○ ○
塑性状態 ○ ○ ○
土木研究所 レベル２地震時の継手板の状態 弾性状態 ○ ○ ○ ○
塑性状態 ○ ○ ○
バネとして計算しない 最大引張軸力の補正方法 下水道協会 レベル２地震時の継手板の状態 弾性状態 ○ ○ ○ ○ ○ ○ ○
塑性状態 ○ ○ ○
土木研究所 レベル２地震時の継手板の状態 弾性状態 ○ ○ ○ ○
塑性状態 ○ ○ ○

耐震設計 シールド管きょと人孔との接続部の検討

下水道シールド管きょの構造計算における機能 Ver4.00(R1) Ver3.10(R1) Ver3.06(R1) Ver3.05(R1) Ver3.04(R3) Ver3.04(R2) Ver3.04(R1) Ver3.03(R1) Ver3.02(R1) Ver3.01(R1) Ver3.00(R1)
コンクリート系標準セグメント 多層地盤（多層系せん断一次モード）の応答計算式の選択 不可 ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○
可 ○ ○ ○ ○ ○ ○ ○
コンクリート系二次覆工一体型セグメント 多層地盤（多層系せん断一次モード）の応答計算式の選択 不可 ○ ○ ○ ○ ○ ○ ○ ○ ○
可 ○ ○ ○ ○ ○ ○ ○
鋼製標準セグメント 多層地盤（多層系せん断一次モード）の応答計算式の選択 不可 ○ ○ ○ ○ ○ ○ ○ ○ ○ ○
可 ○ ○ ○ ○ ○ ○ ○
鋼製二次覆工一体型セグメント 多層地盤（多層系せん断一次モード）の応答計算式の選択 不可 ○ ○ ○ ○ ○ ○ ○ ○ ○
可 ○ ○ ○ ○ ○ ○ ○

耐震設計 液状化の判定

下水道シールド管きょの構造計算における機能 Ver4.00(R1) Ver3.10(R1) Ver3.06(R1) Ver3.05(R1) Ver3.04(R3) Ver3.04(R2) Ver3.04(R1) Ver3.03(R1) Ver3.02(R1) Ver3.01(R1) Ver3.00(R1)
設計地震動の対象基準 日本道路協会「道路橋示方書・同解説」 2012年版 ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○
2017年版 ○ ○ ○ ○ ○ ○ ○
日本水道協会「水道施設耐震工法指針・解説」 2009年版 ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○

更新履歴

{{item.version}}

  • {{item}}

関連製品

{{item.product}}

{{item.content}}
製品一覧へ
価格表
TOP
