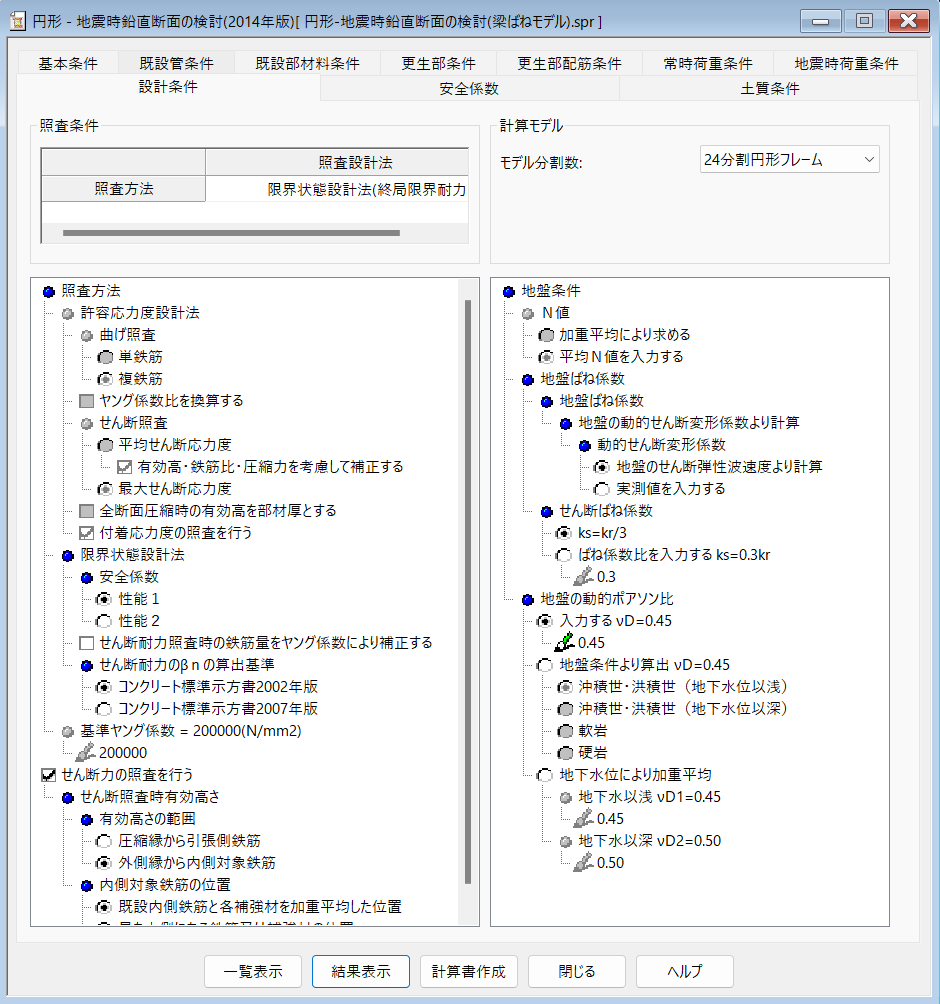

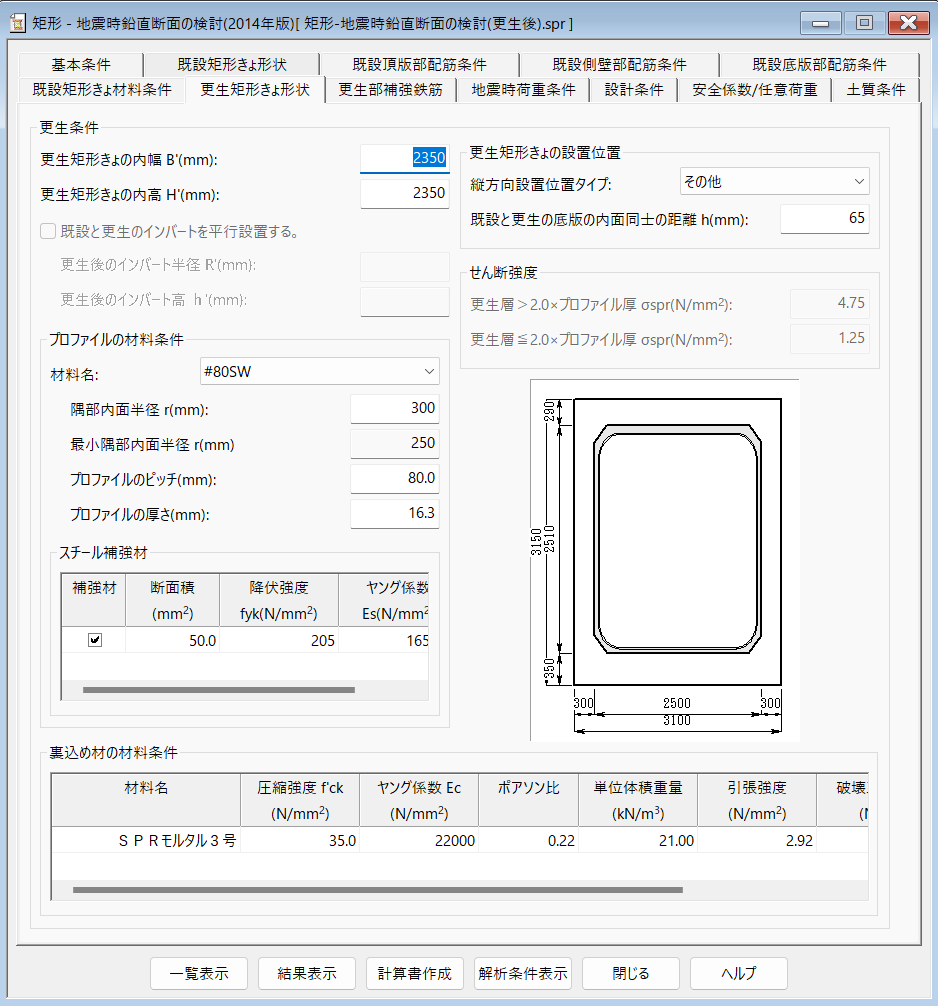

地震時の鉛直断面の検討では、SPR工法(製管工法)により更生された複合管に対して､常時の荷重のほかに、地震動による深さ方向の相対変位を地盤バネを介して外力に変換した地震時水平土圧および外周面に作用する地震時周面せん断力の荷重条件をもとに、弾性床上のはりバネモデルによる 線形構造計算(フレーム計算)を行い、許容応力度設計法または限界状態設計法(終局限界状態)により、常時で設定した断面の照査を行うことが可能です。

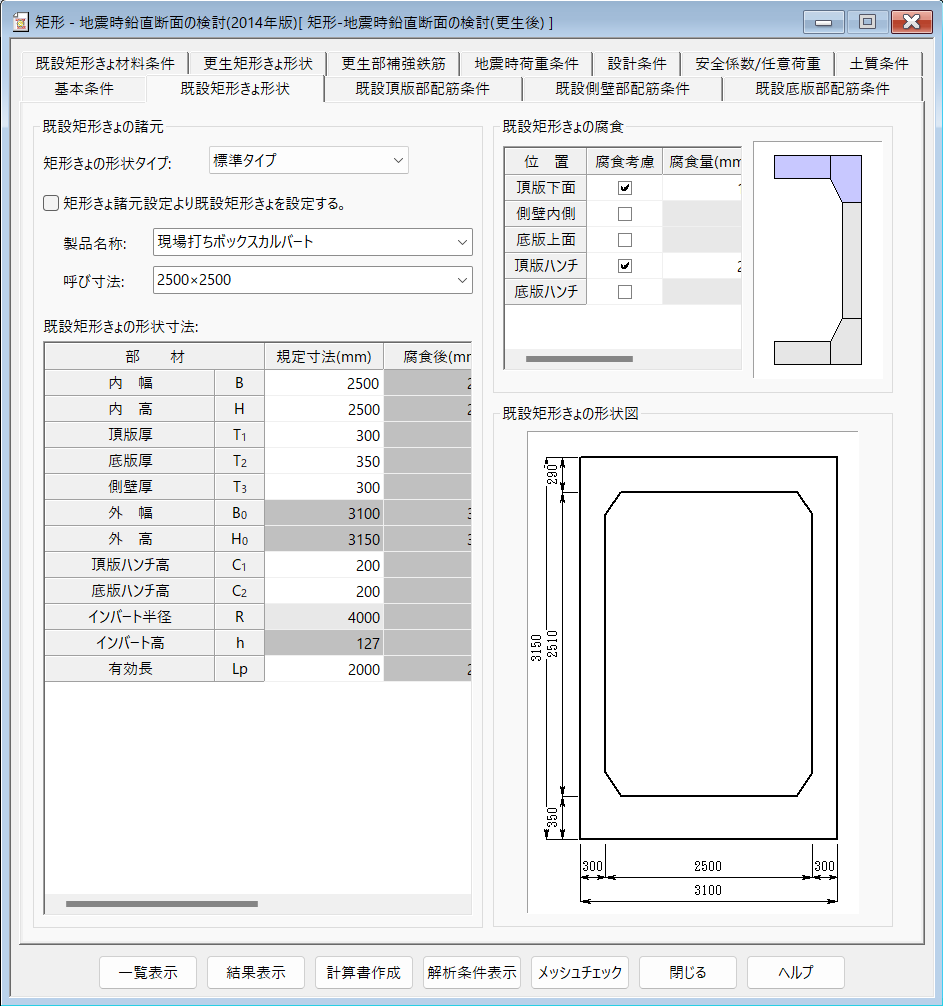

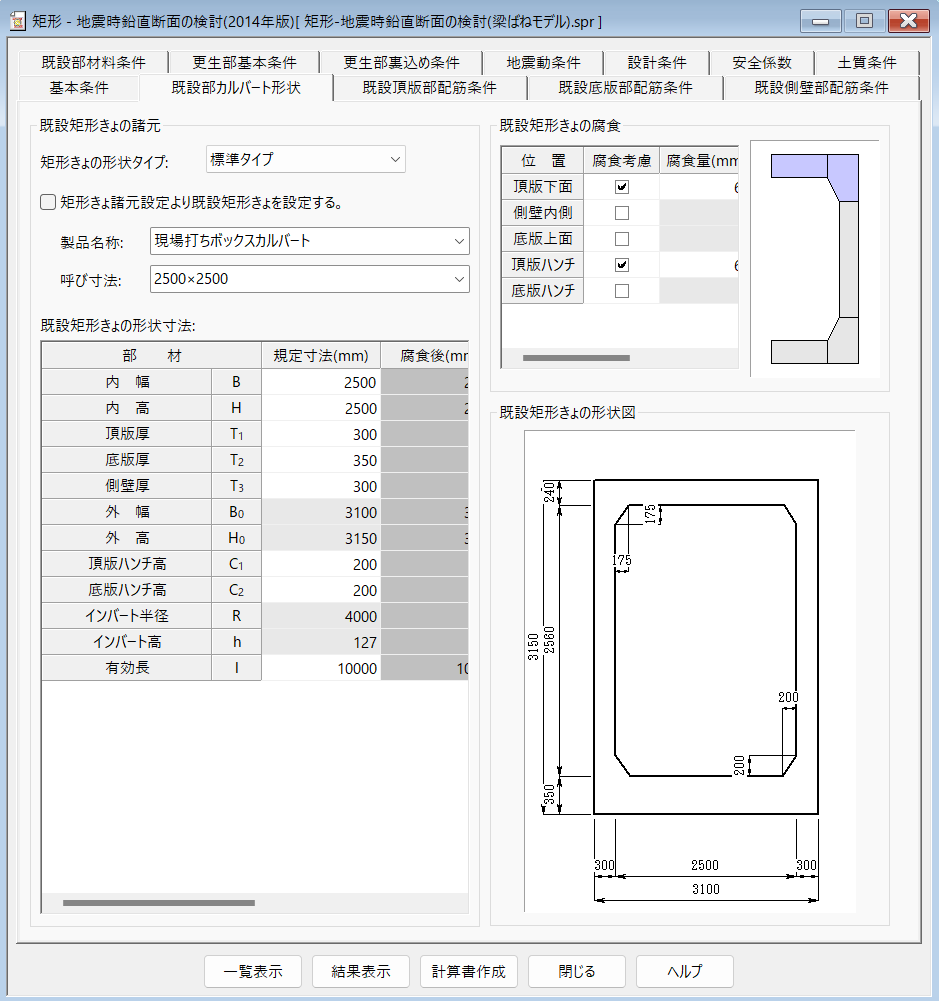

• 対象断面形状として円形および矩形の２タイプの照査が可能(更生後の複合管の内面形状は既設管きょと同一形状)。
• 部材の等価剛性は、｢軸力部材(EA換算)｣または｢曲げ部材(EI換算)｣から選択可能。
• 既設管の周面地盤に埋設時の埋戻し土を考慮することが可能。

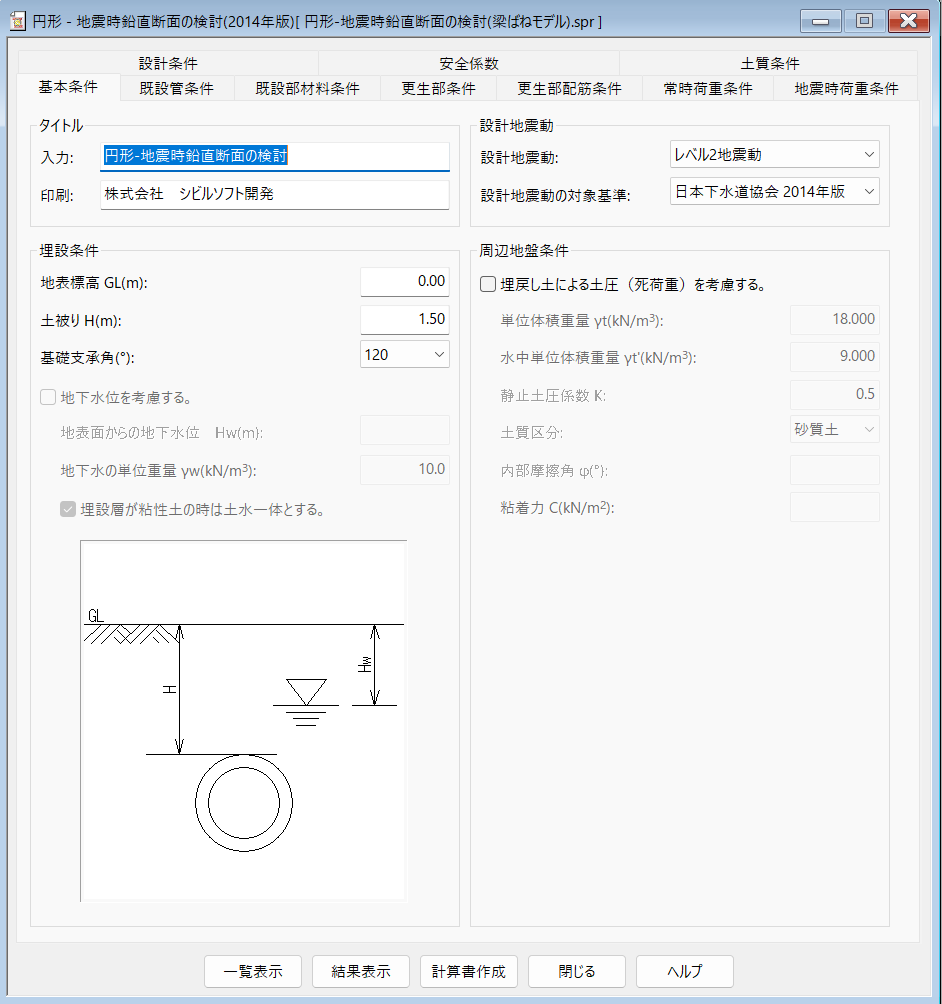

• 埋設条件、既設条件および更生条件は、基本的に｢常時の検討｣と同様な設計条件を設定することが可能。

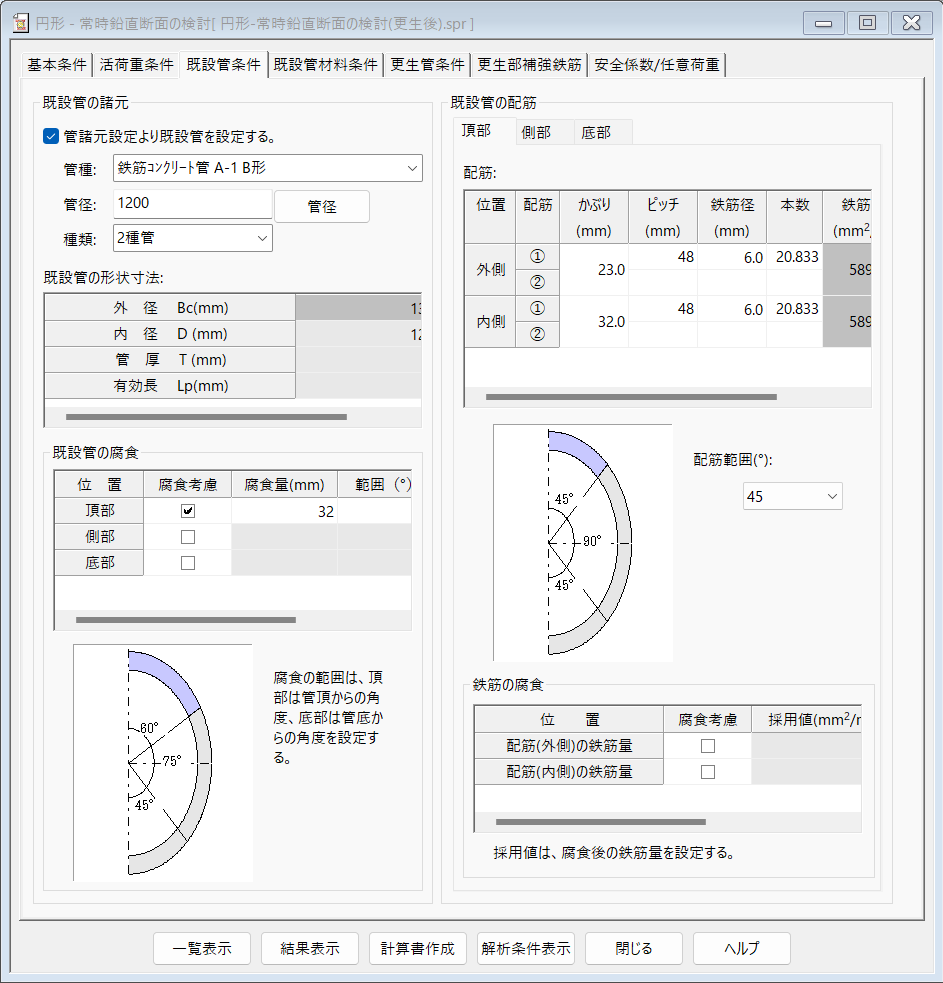

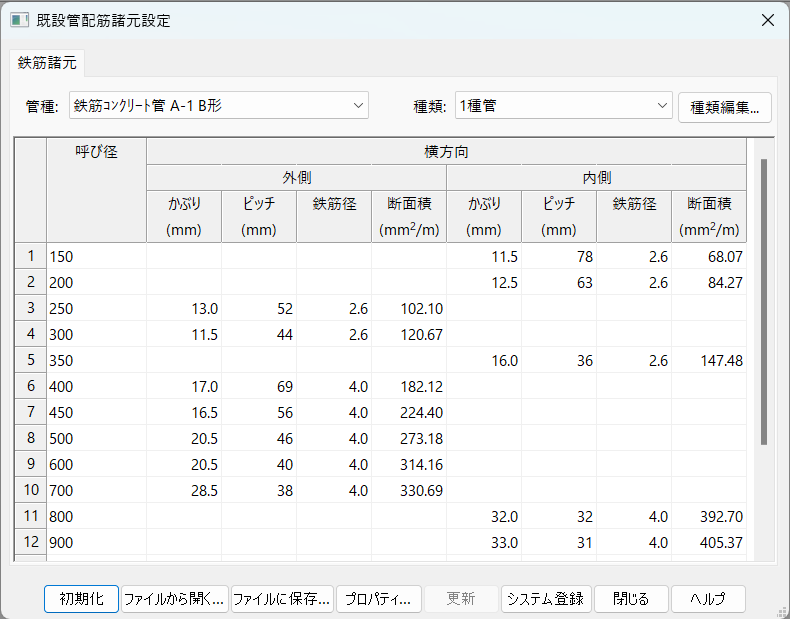

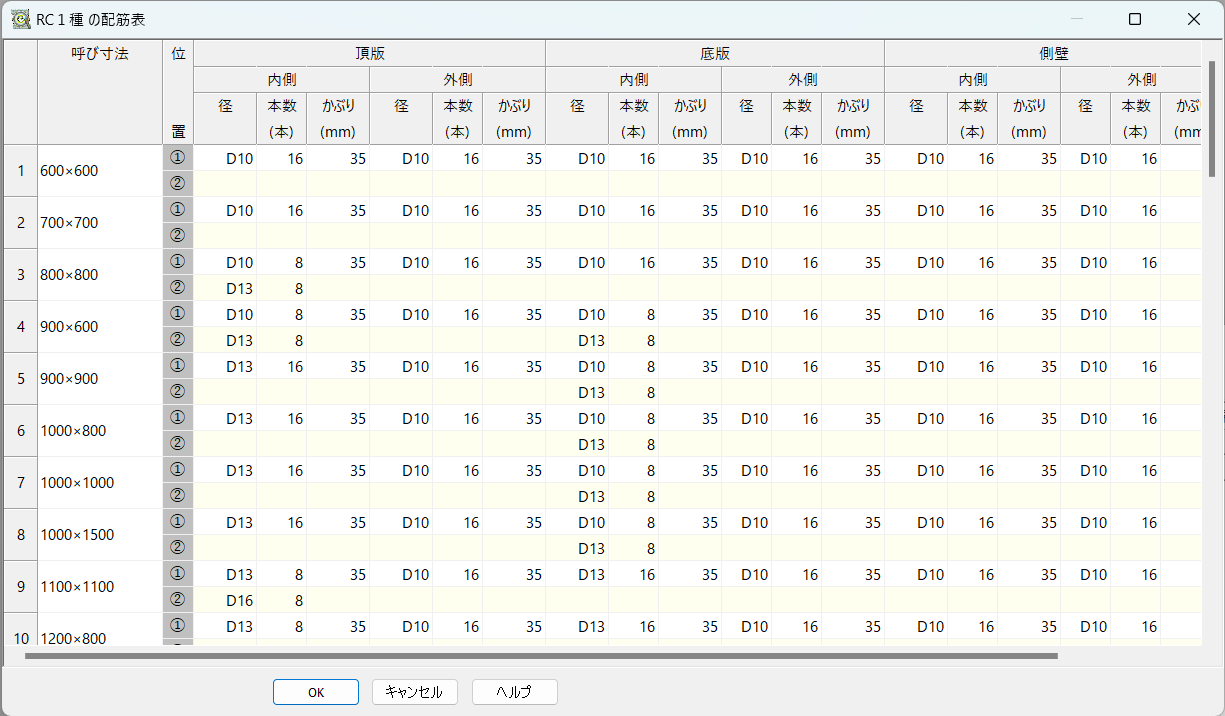

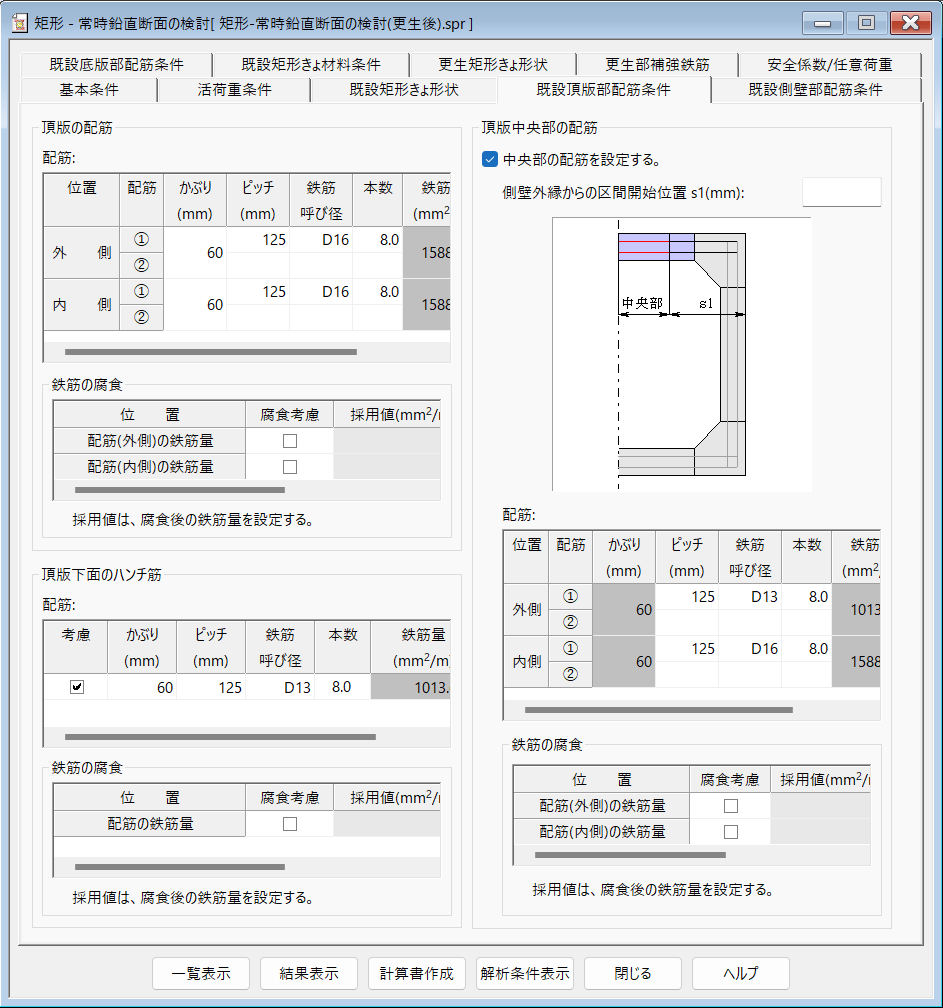

• 部材の劣化状態として､｢常時の検討｣と同様に各部位毎の腐食量(部材厚および鉄筋量)を考慮可能。

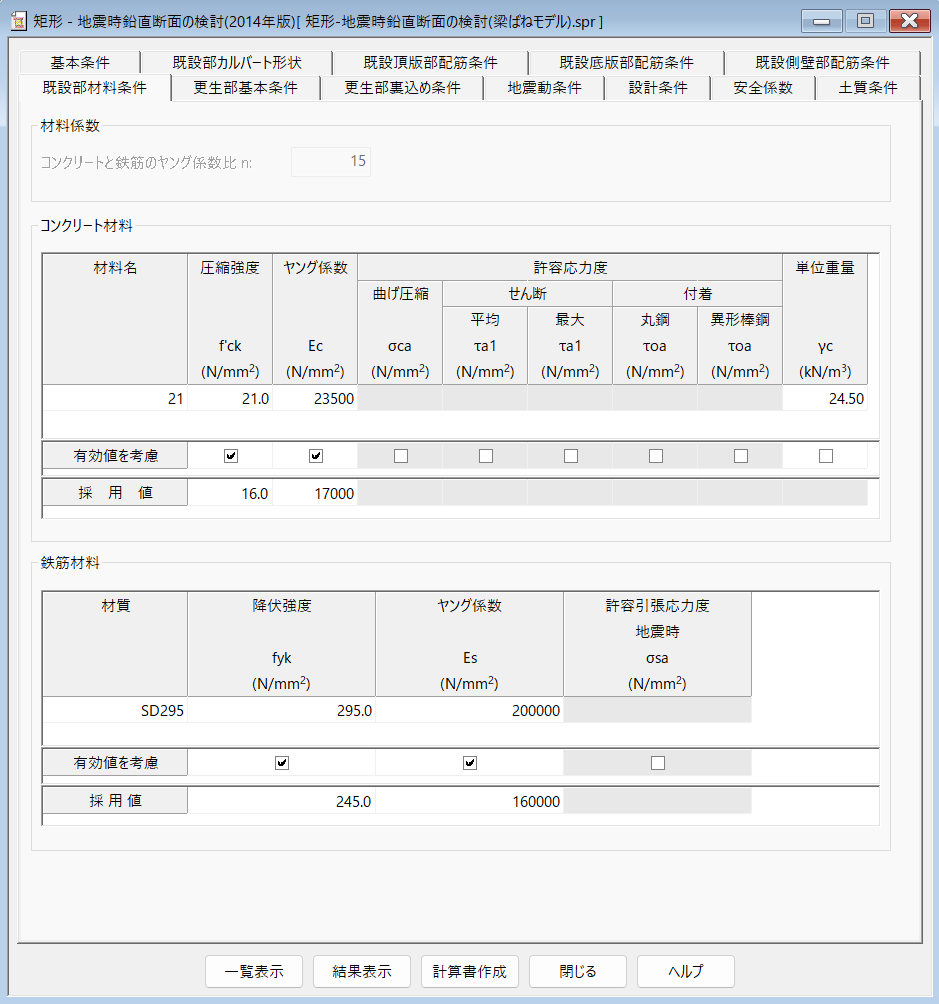

  また、コンクリートおよび鉄筋の劣化状態を材料強度により設定可能。

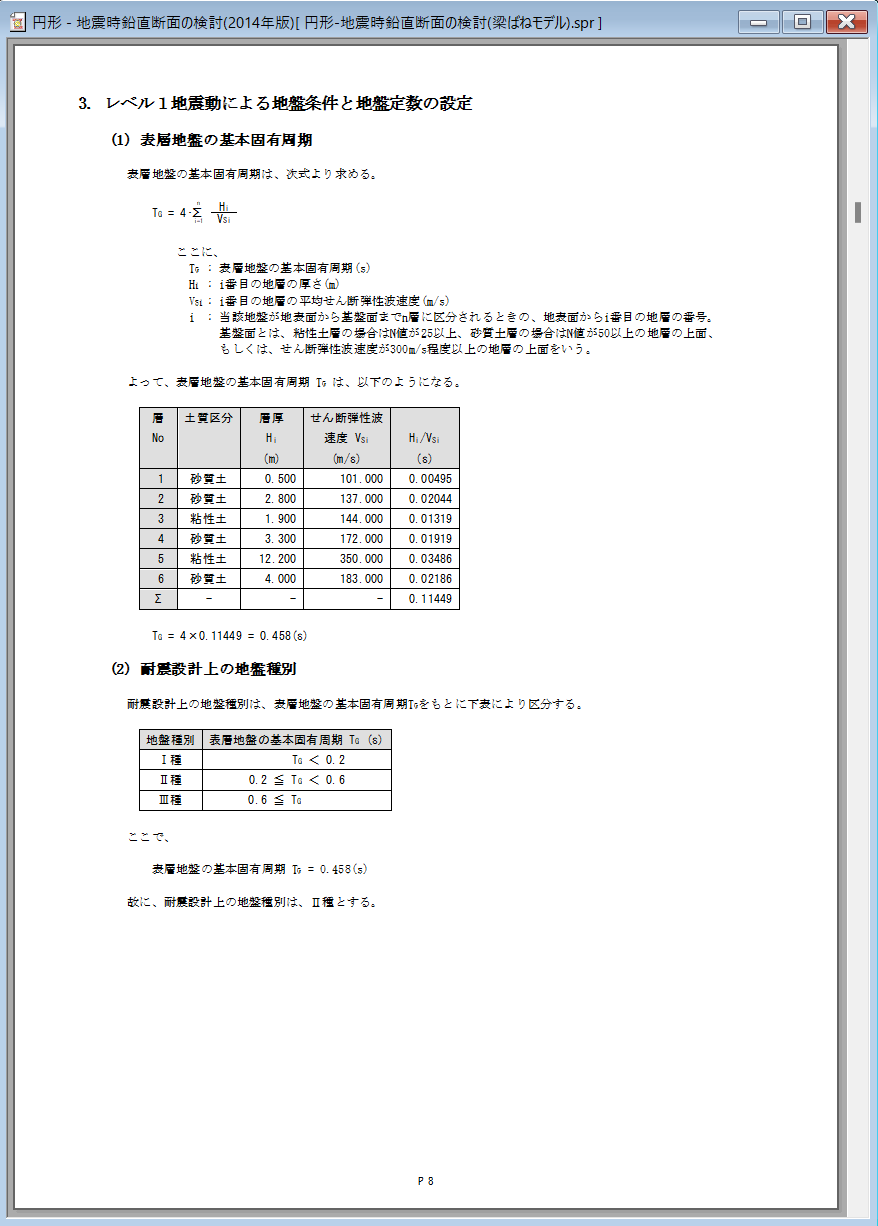

• 表層地盤の固有周期は地震時に生じるせん断ひずみの大きさを考慮した係数を用いて算出することが可能。

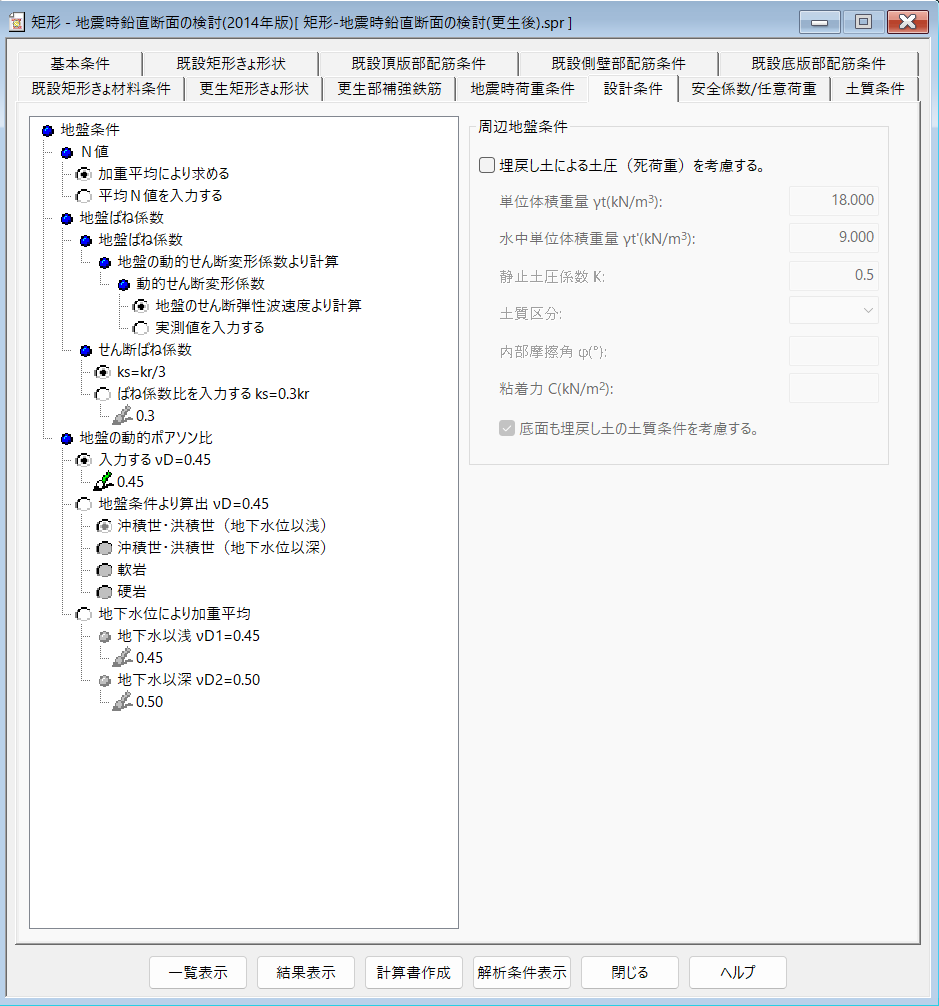

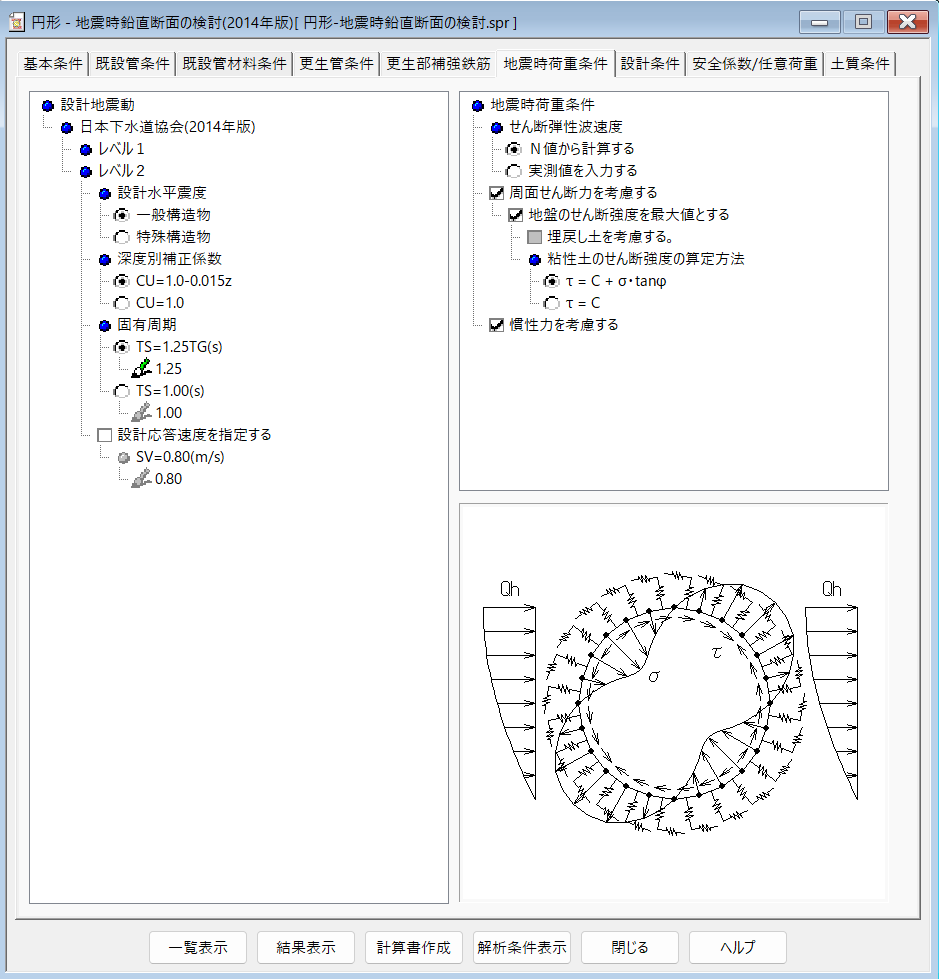

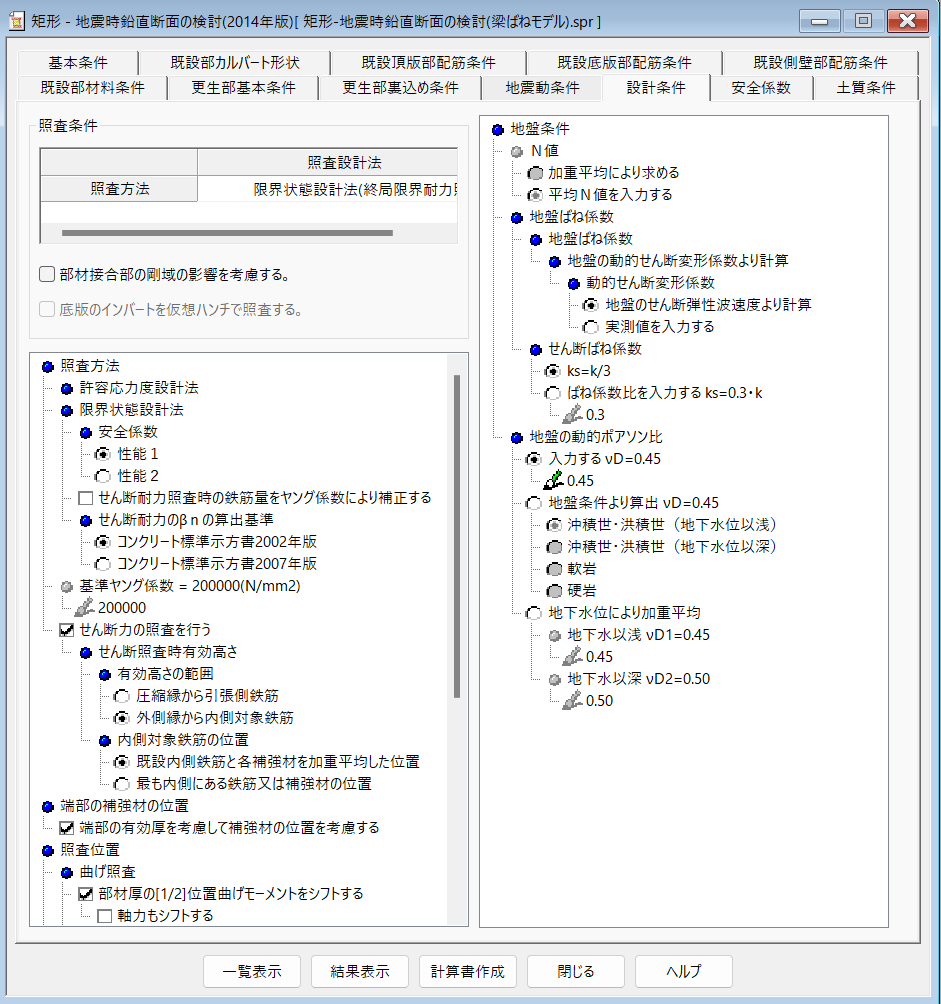

• 地震時地盤バネ定数および周面せん断力は表面地盤のせん断ひずみの大きさを考慮した動的変形係数を用いて計算することが可能。
• せん断弾性波速度V_Sは､｢N値より算出｣または｢実測値を入力｣から選択可能。

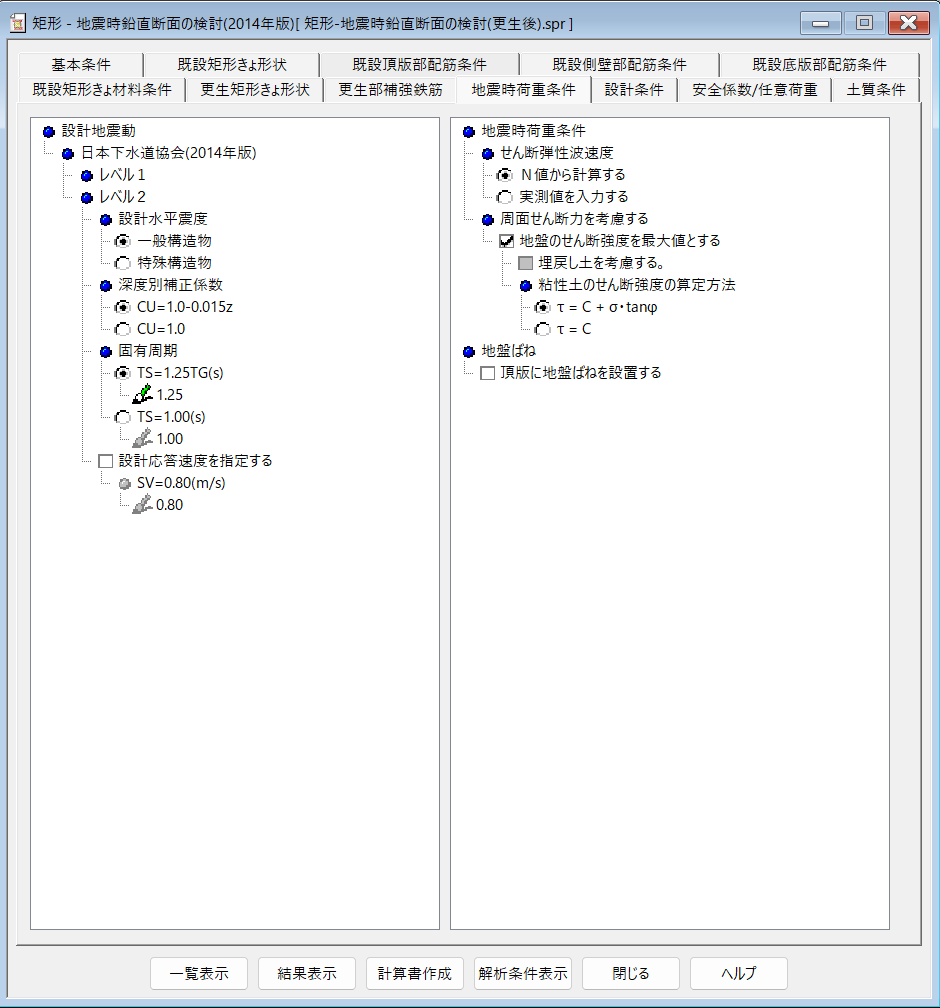

• 固有周期T_Sを算出する時の地盤の特性値T_Gに乗じる係数を地震動毎（レベル１・レベル２）に設定可能。
  また、固有周期T_Sを直接入力することも可能 なため、地盤の動的解析等で得られた結果を反映することも可能。
• 設計応答速度を地震動毎(レベル１地震動･レベル２地震動)に直接入力することが可能なため、地盤の動的解析等で得られた結果を反映することが可能。

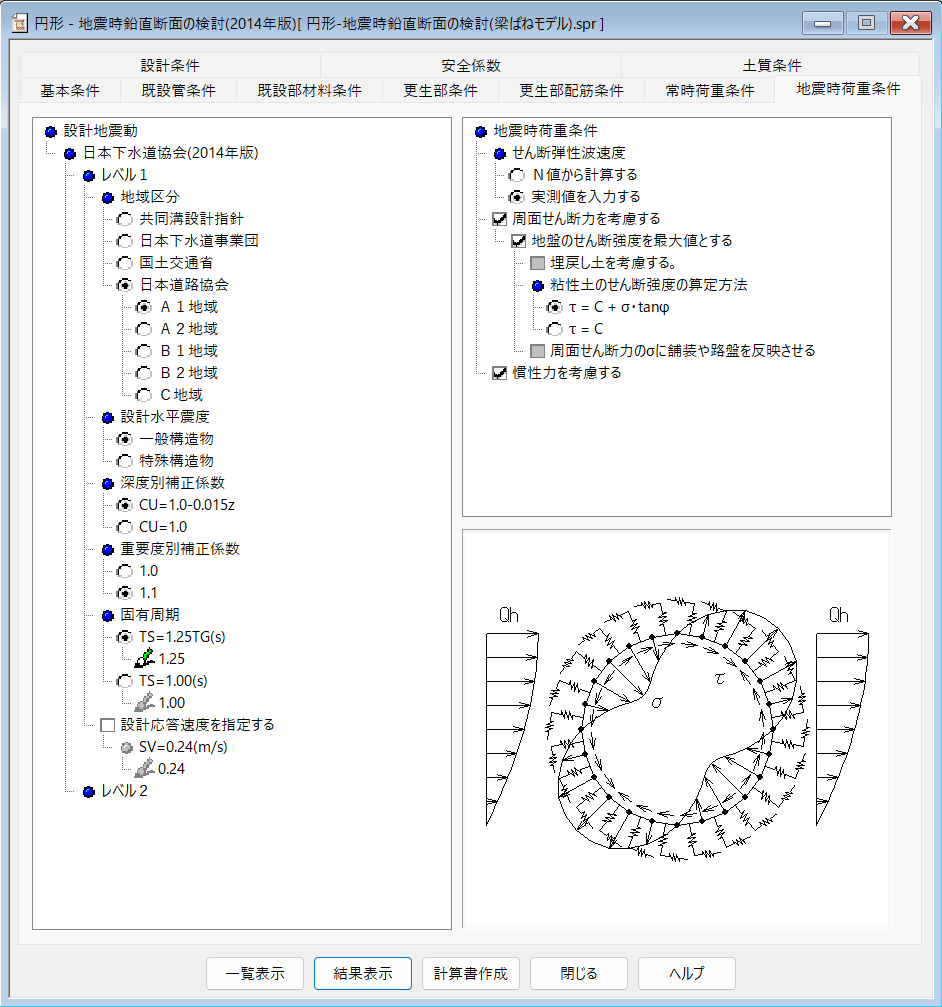

• 円形では、｢下水道施設の耐震対策指針と解説 -2014年版- 公益社団法人日本下水道協会｣および｢下水道施設耐震計算例-2015年版- 公益社団法人日本下水道協会｣等に記載されている周面せん断力を考慮することが可能。
• せん断力の照査(許容応力度設計法)に使用する許容応力度は､｢平均せん断応力度｣または｢最大せん断応力度｣より選択可能。
  また､｢平均せん断応力度｣の場合は､有効高､鉄筋比および圧縮力を考慮して補正することも可能。

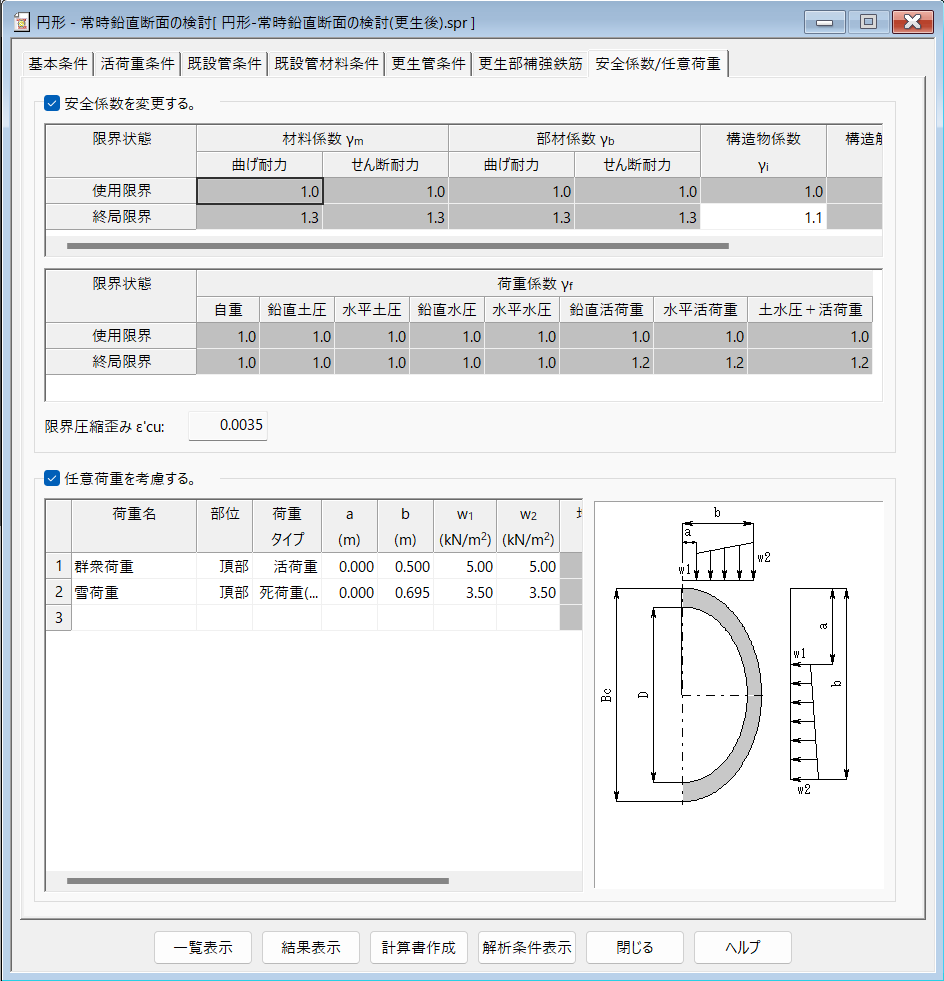

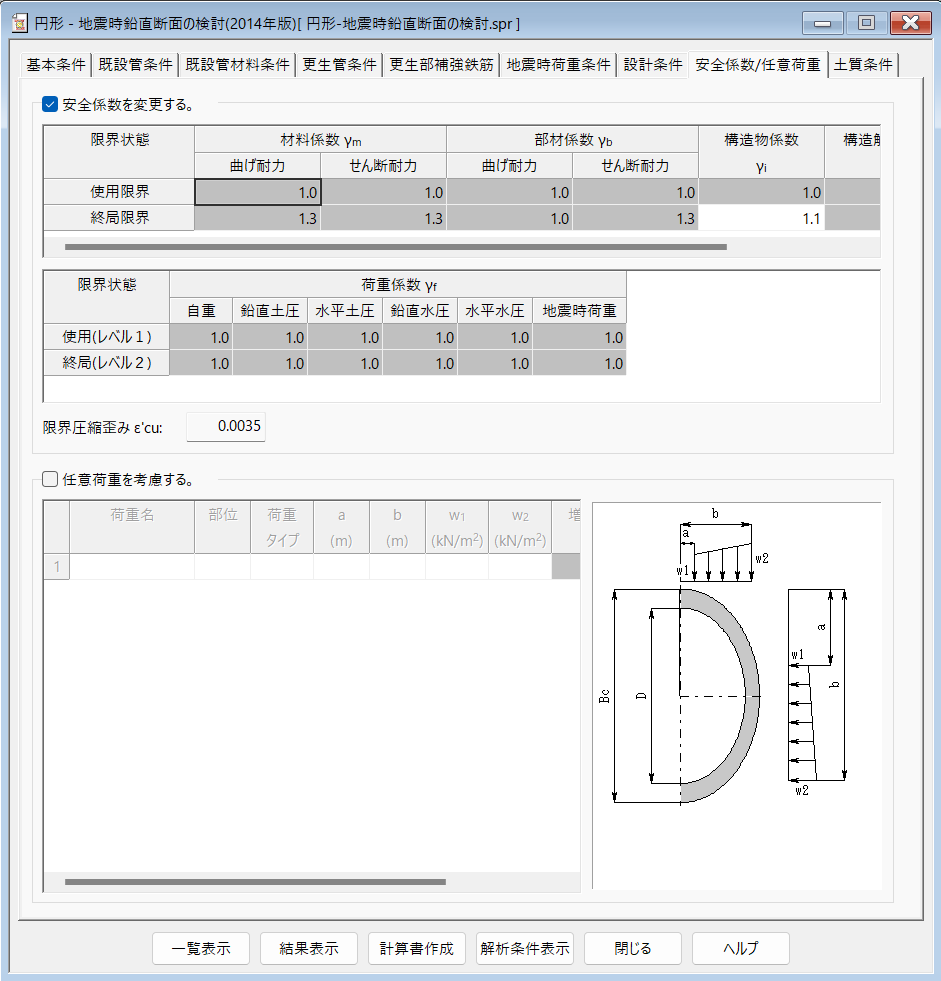

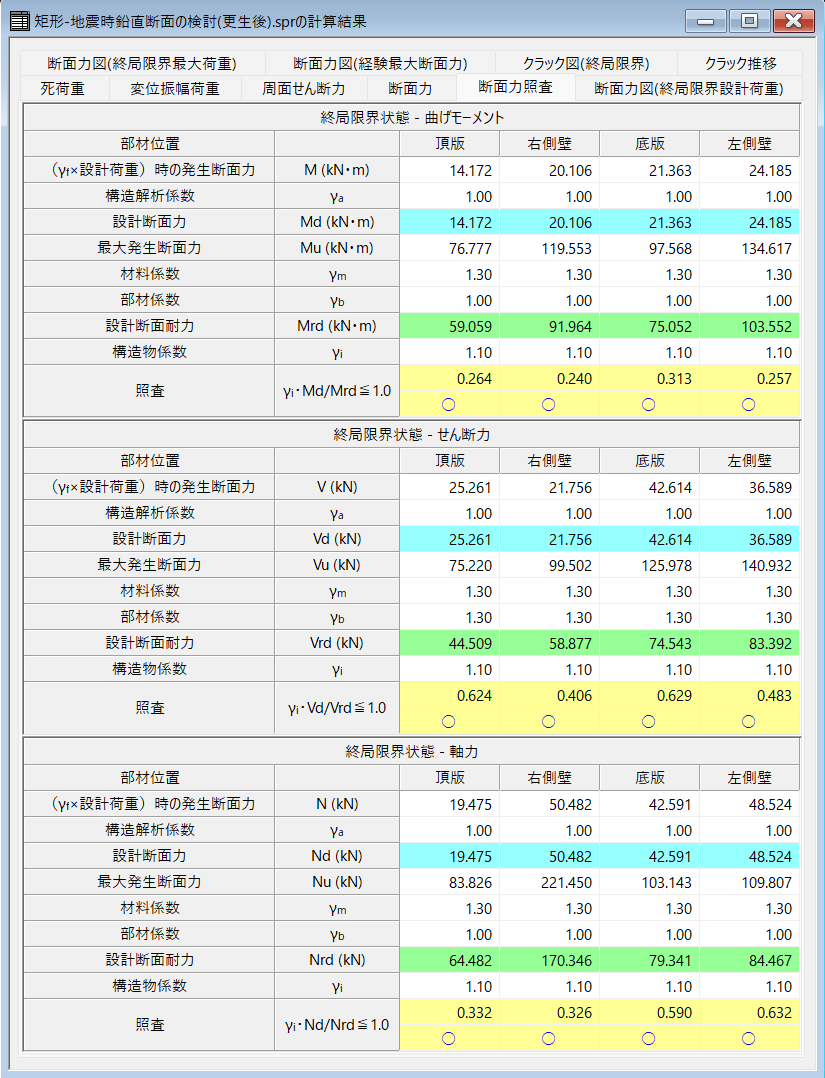

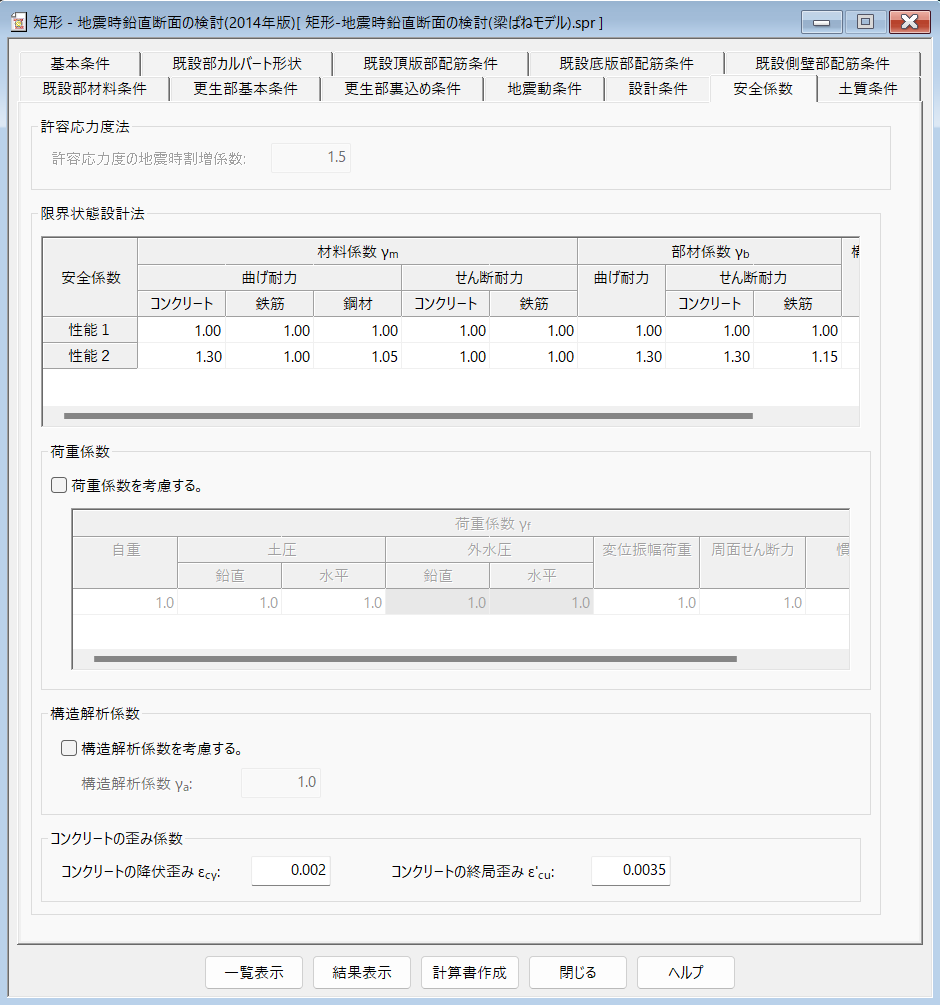

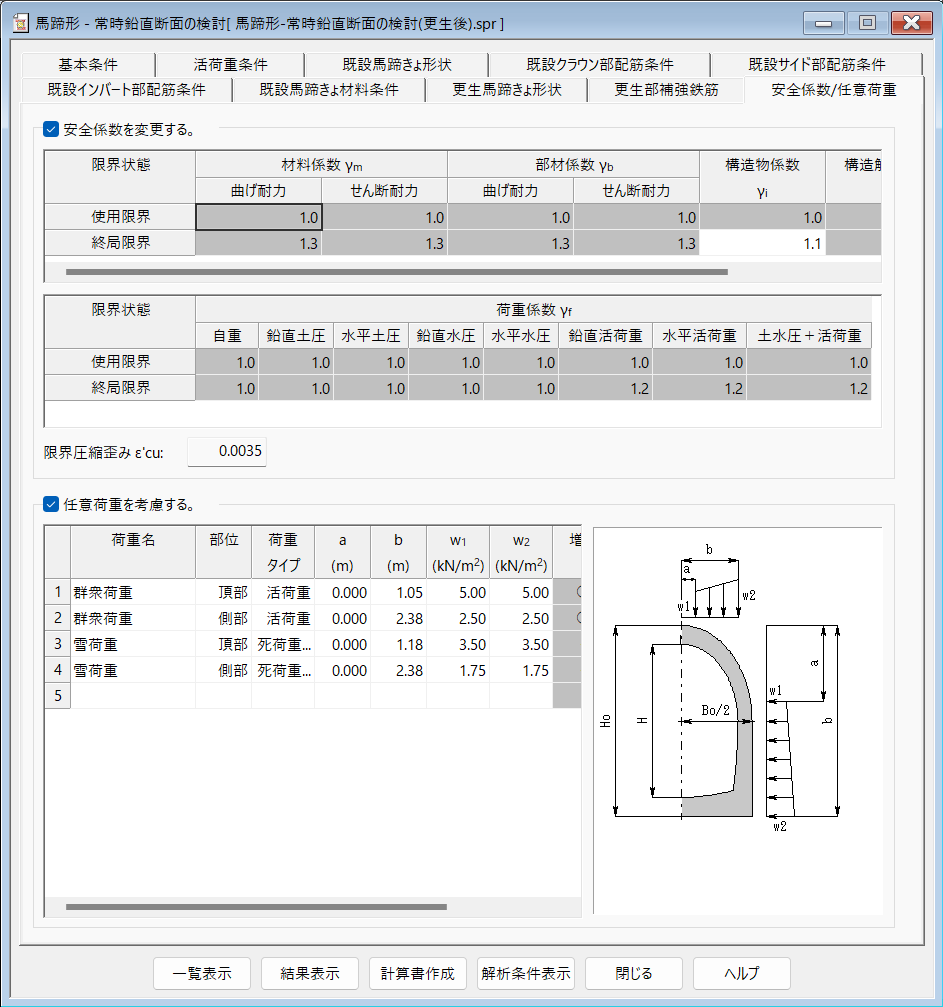

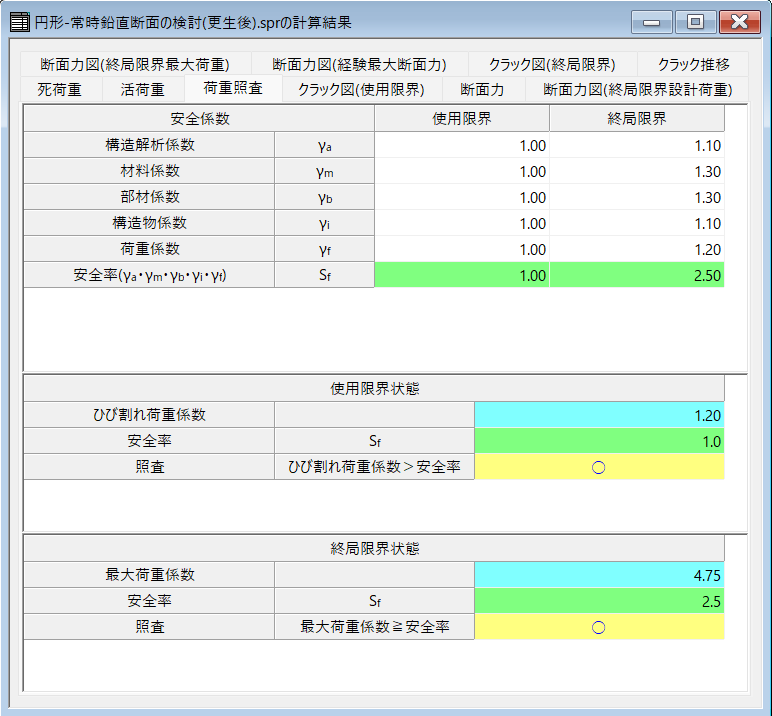

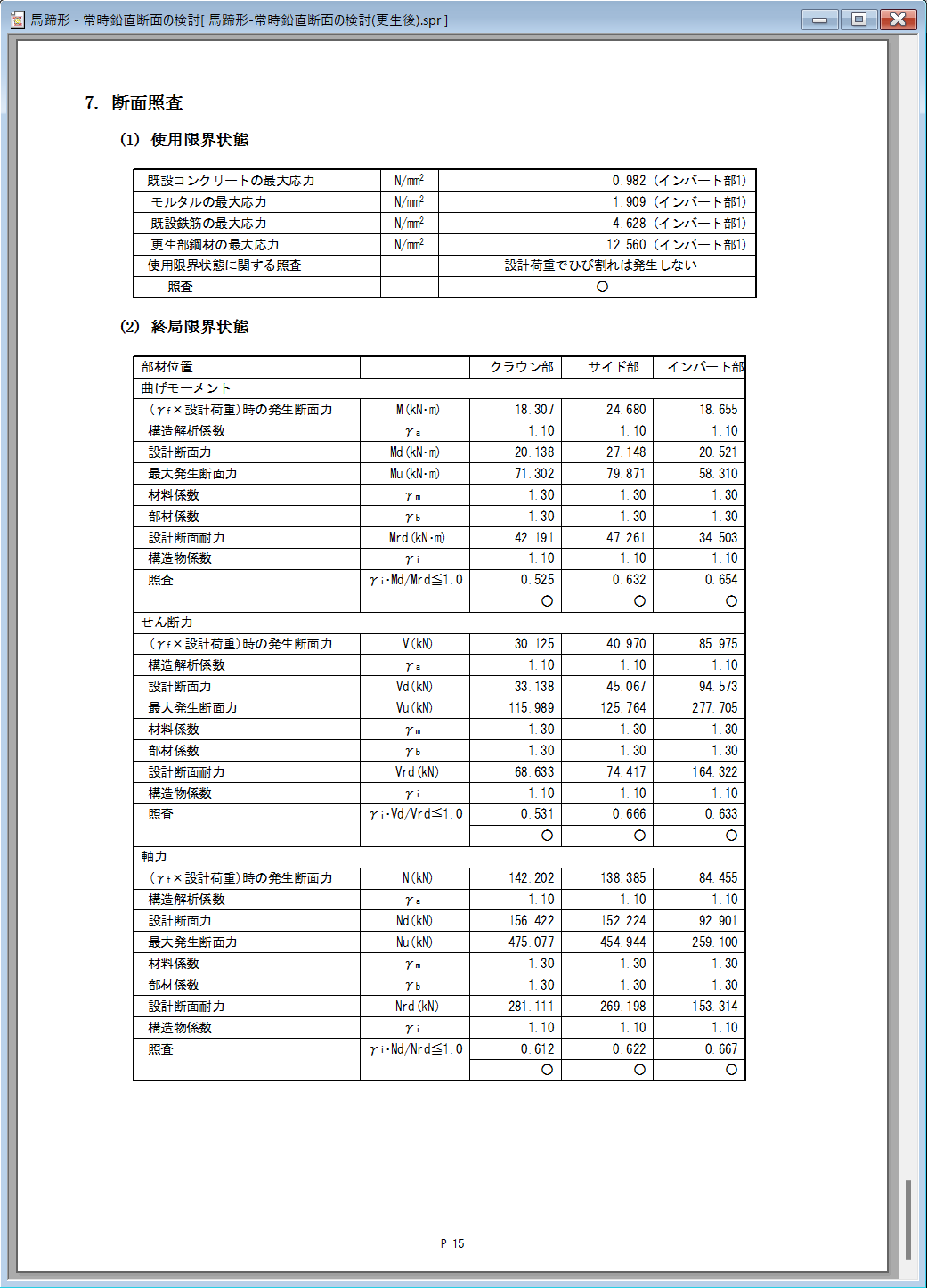

• 限界状態設計法により照査を行う場合､材料係数､部材係数および構造物係数を設定可能。
  また、荷重係数および構造解析係数を考慮することも可能。

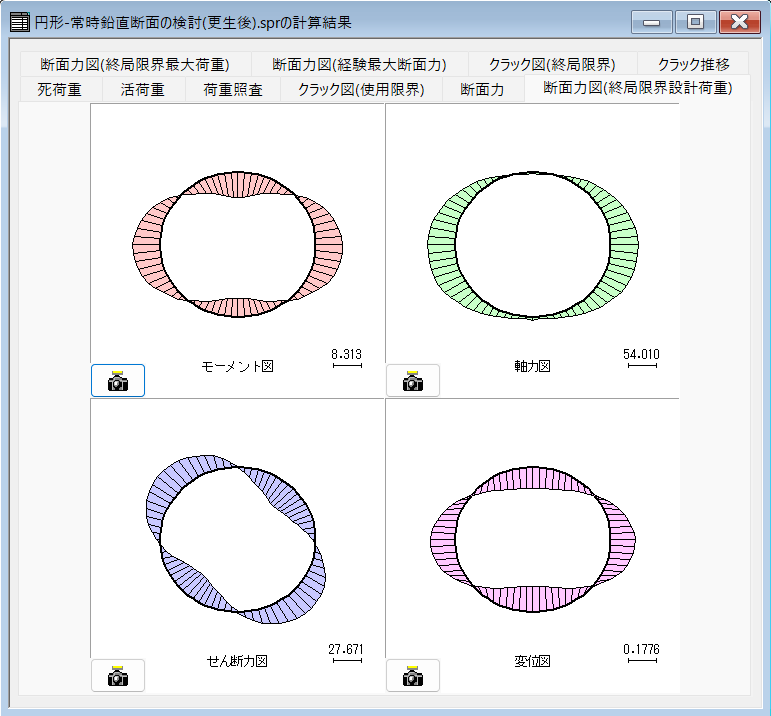

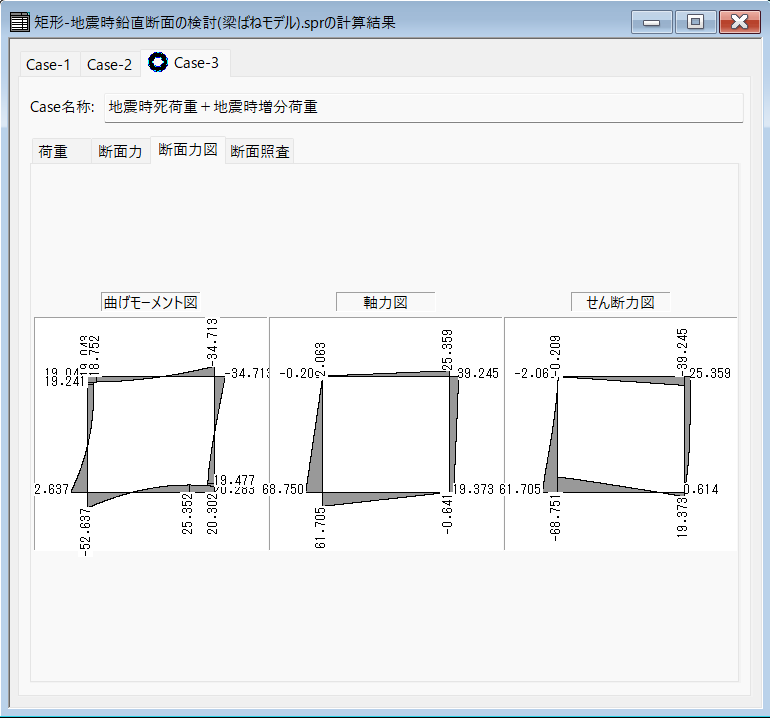

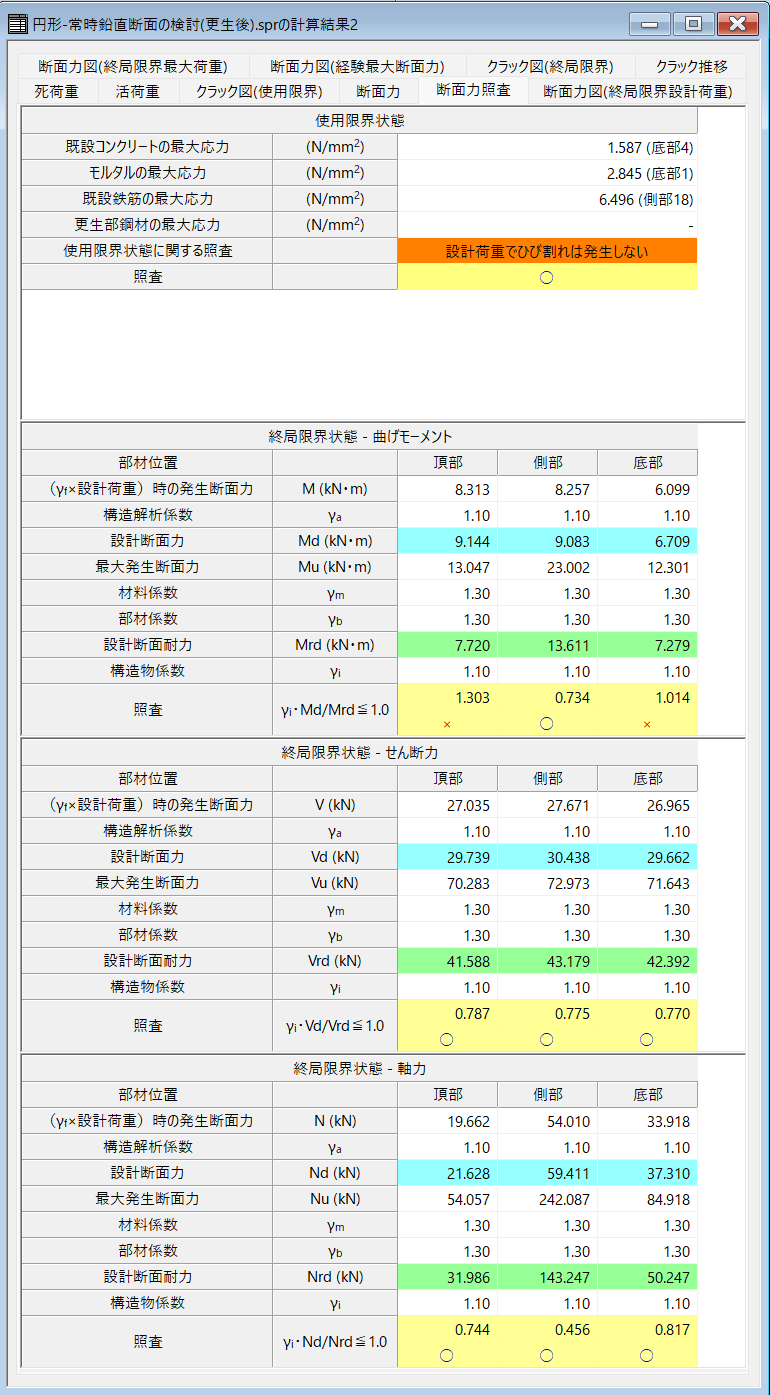

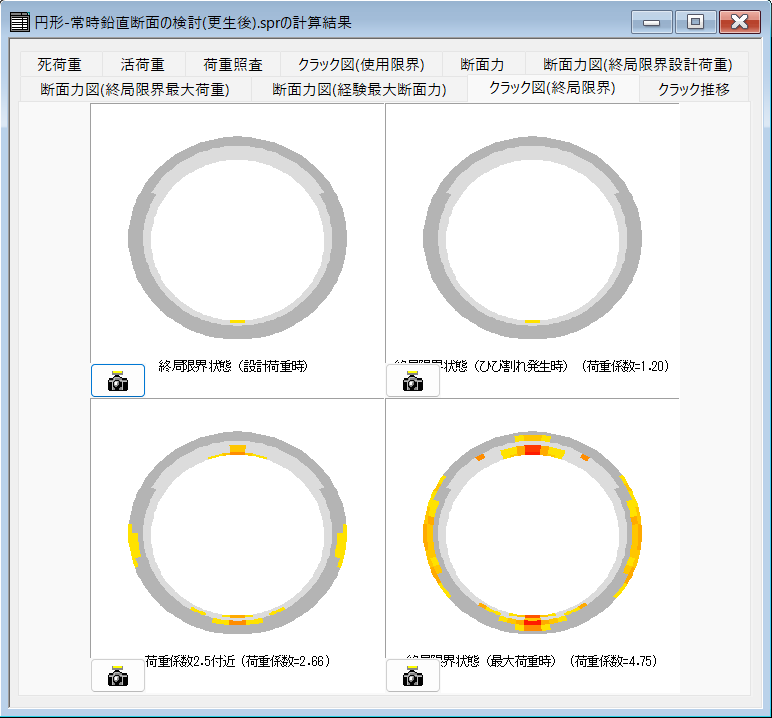

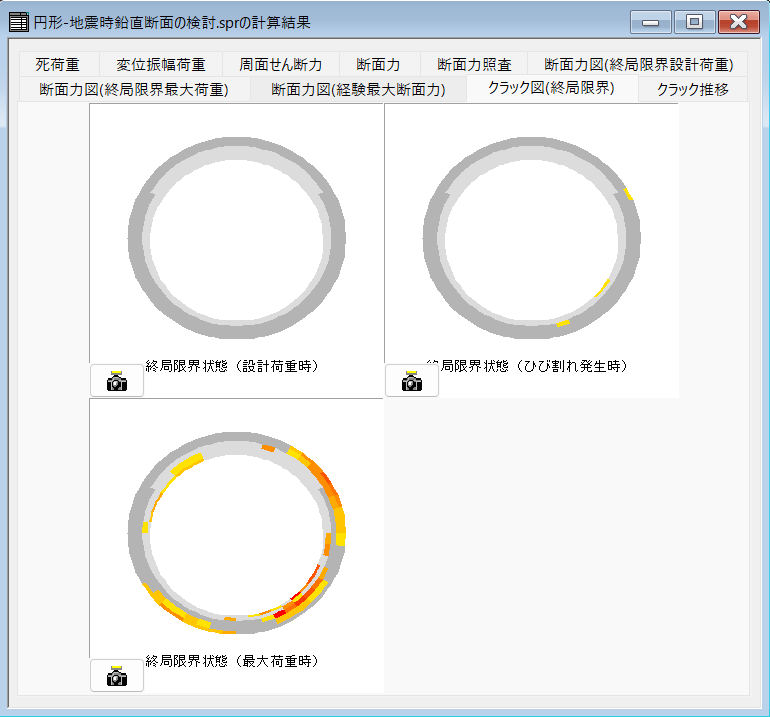

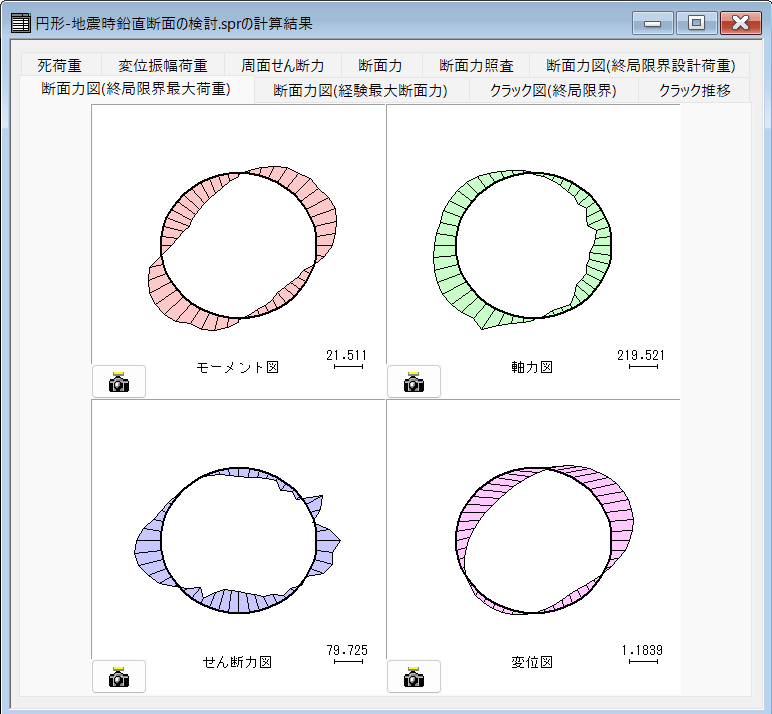

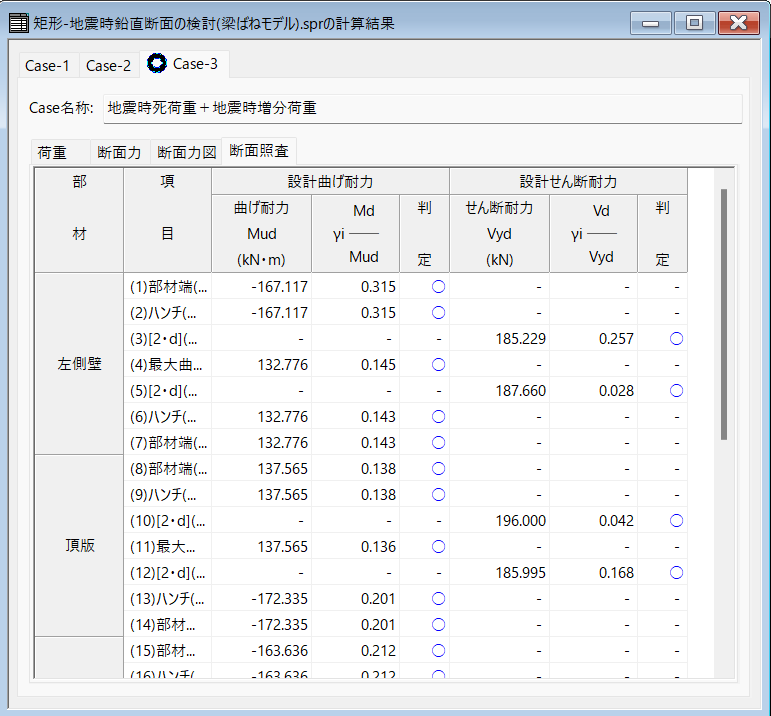

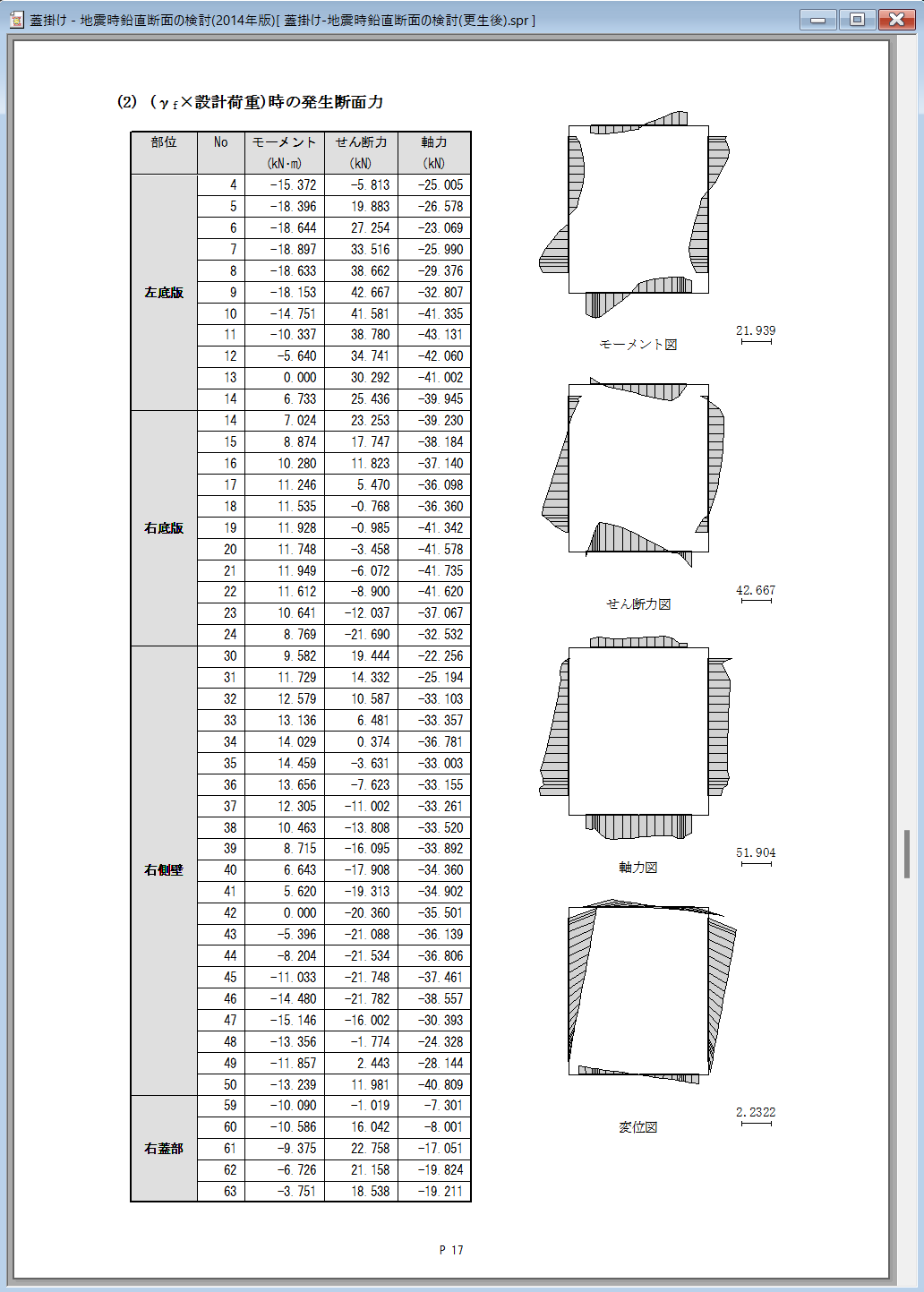

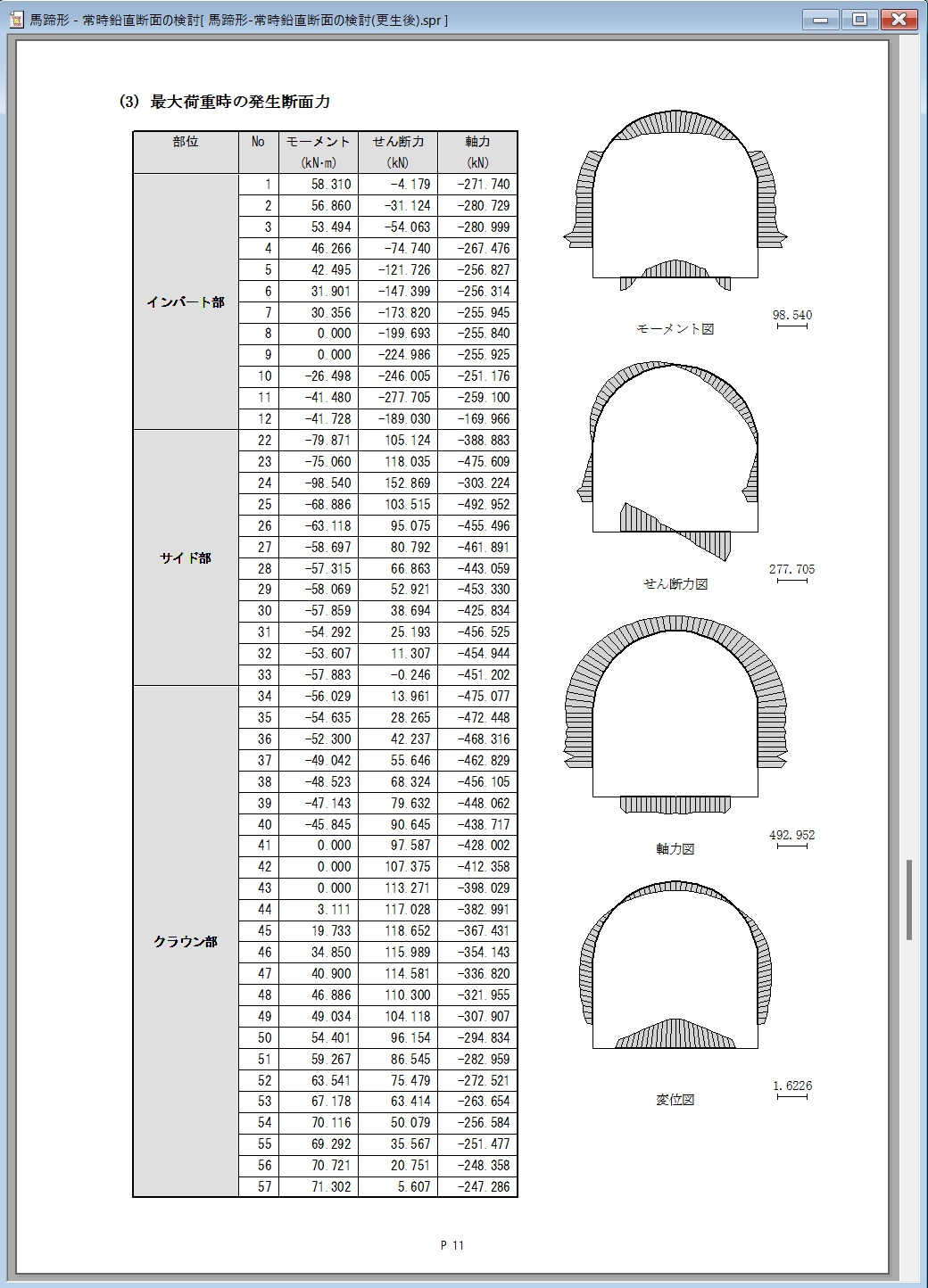

• 入力条件(荷重条件)､断面力および照査結果を画面により確認可能。

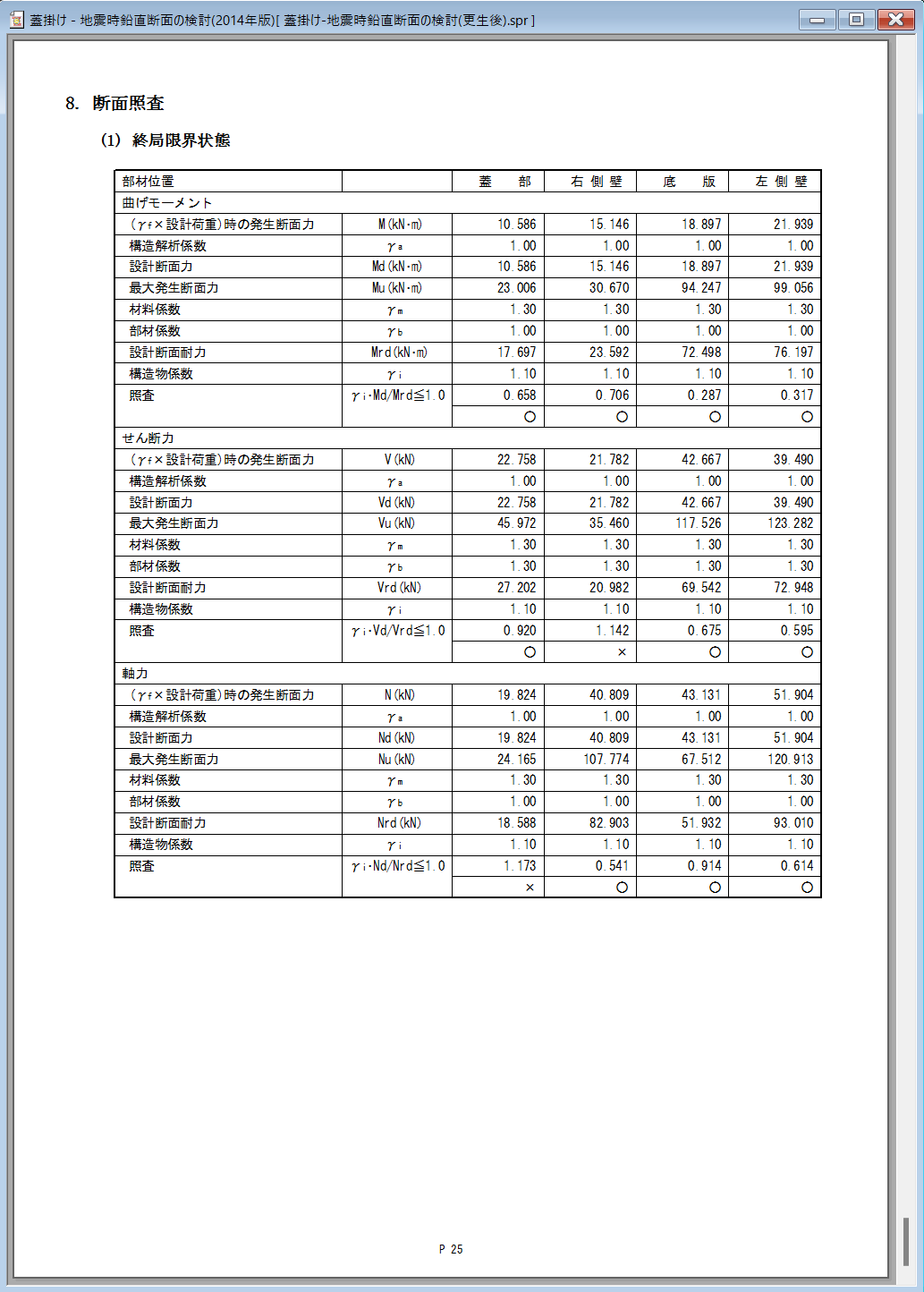

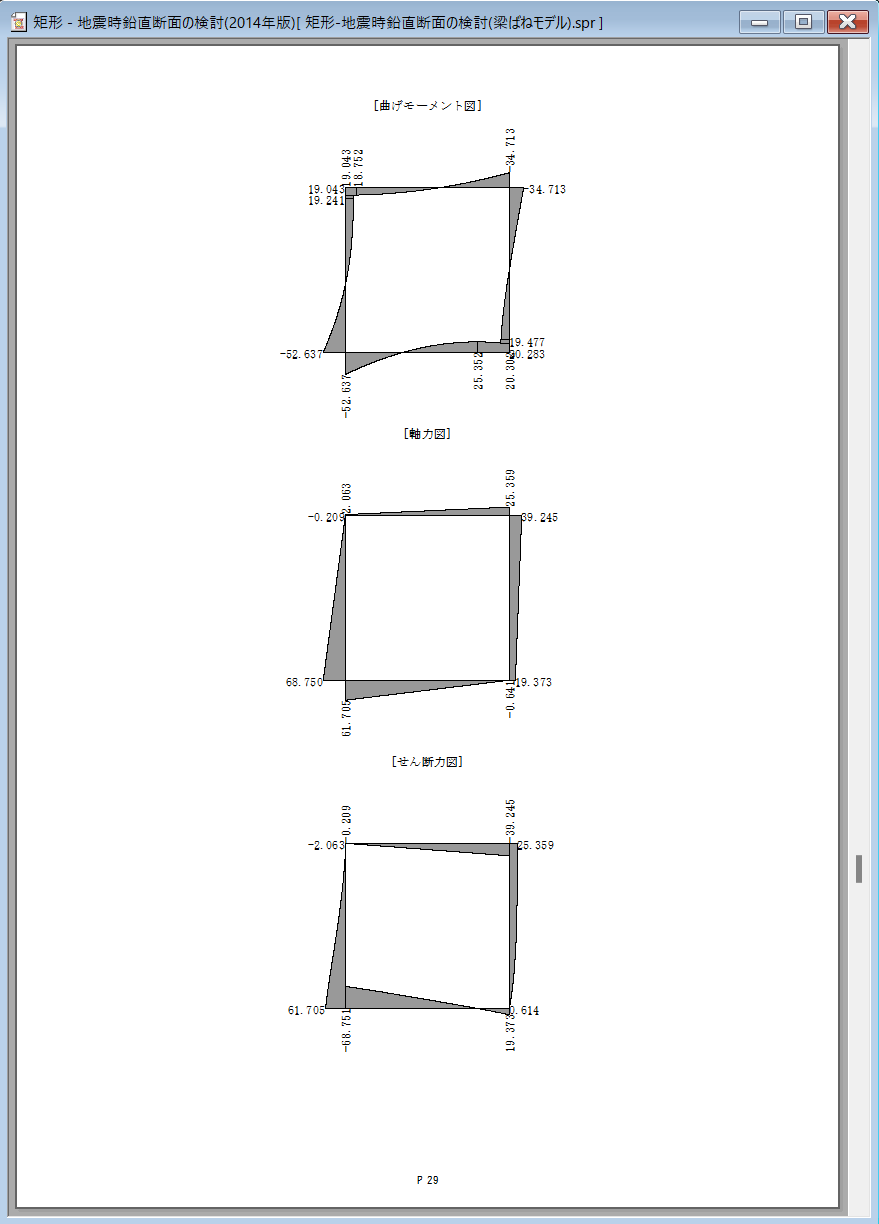

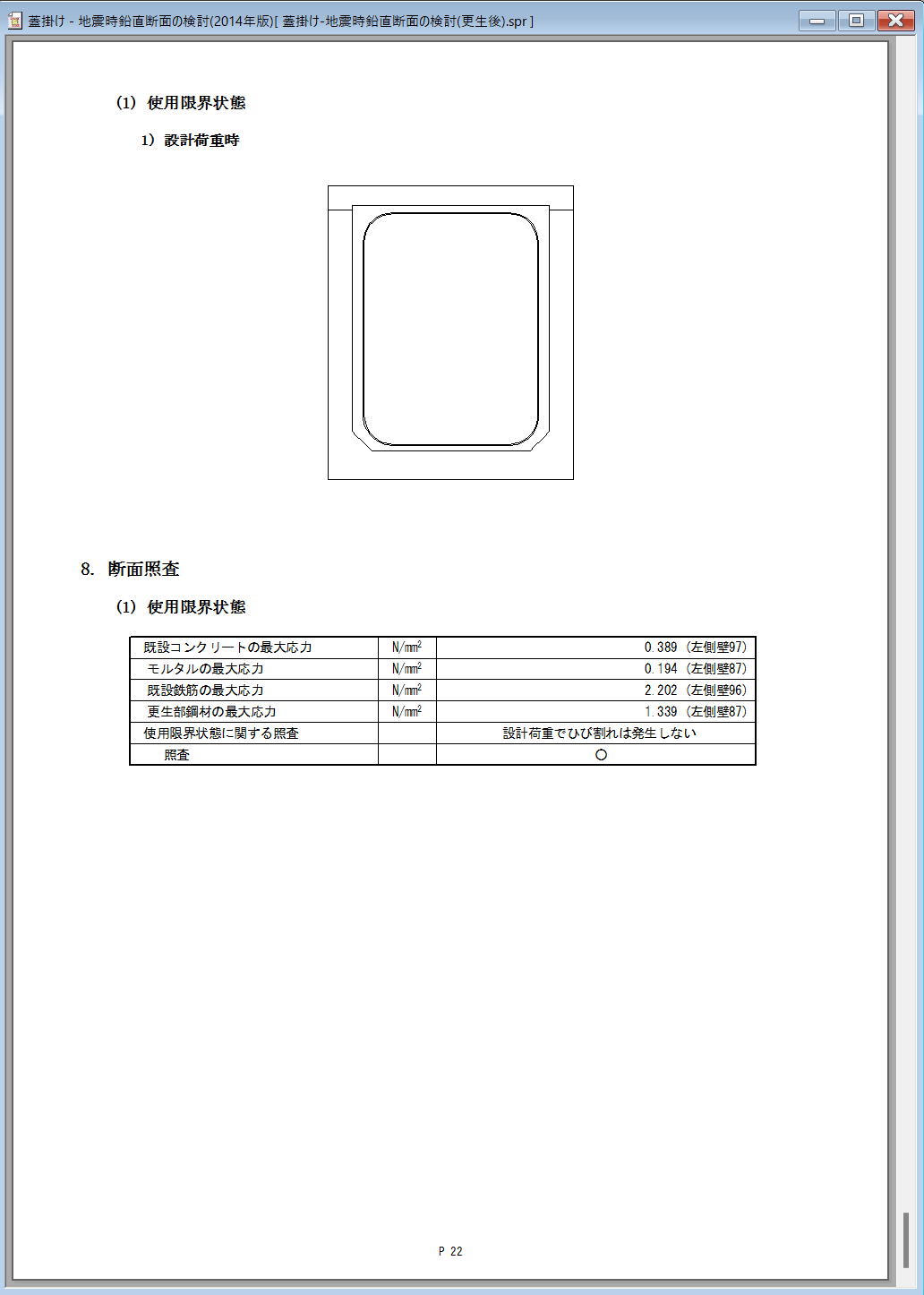

• 照査結果は、報告書形式で出力することが可能で､Microsoft Office Wordへの出力も他のCivilPlazaシリーズと同様にサポート。

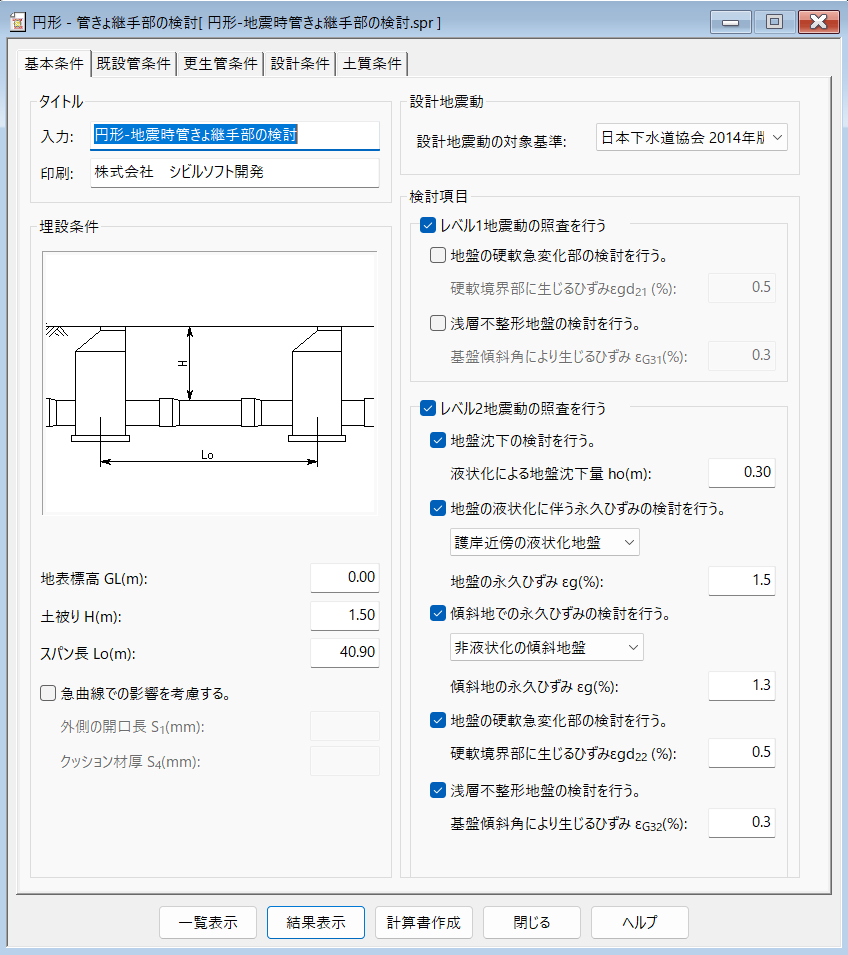

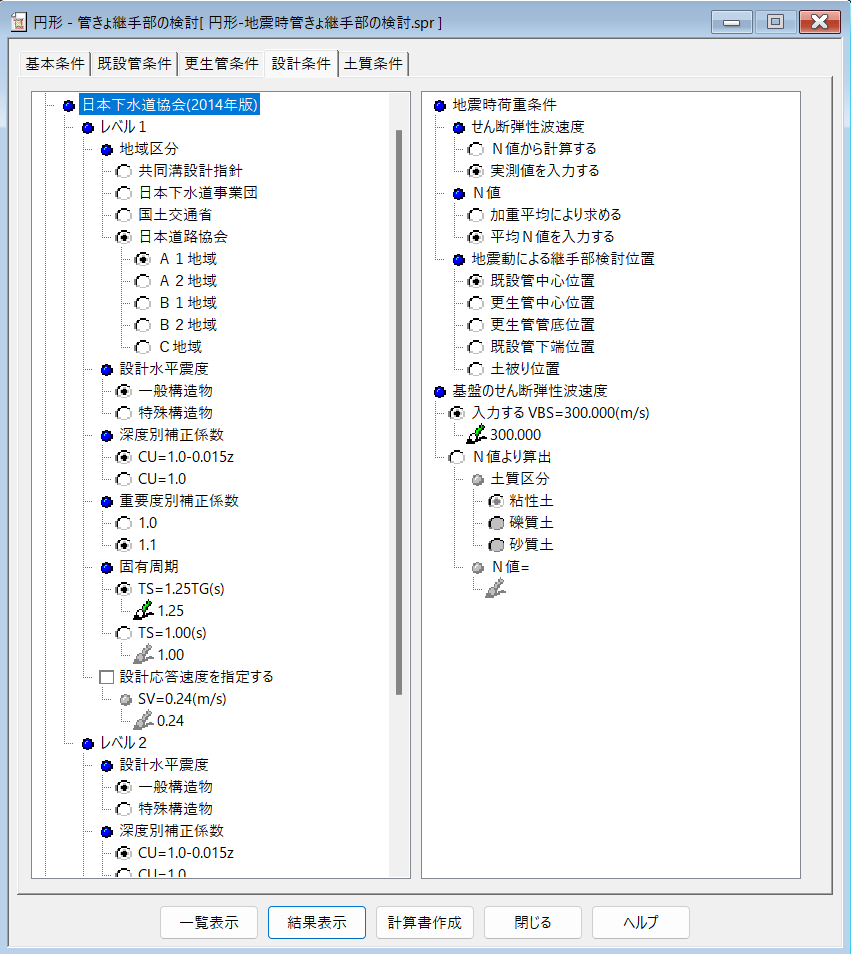

地震時の管軸方向の検討では、既設管の管きょと管きょの継手部に生じる地震時の屈曲角および抜出し量に対して、SPR工法(製管工法)により更生された複合管のかん合部材(プロファイル)間の継手部の屈曲角および抜出し量により、安全性の照査を行うことが可能です。

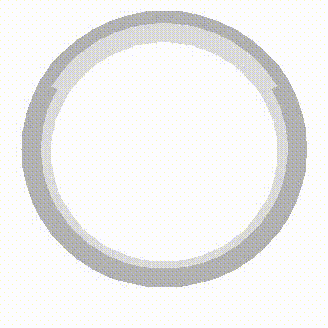

• 対象断面形状として円形の照査が可能(更生後の複合管の内面形状は既設管きょと同一形状)。
• レベル１地震動では､地震動による屈曲角および抜出し量､地盤の硬軟急変部の抜出し量､浅層不整形地盤での抜出し量に対して､かん合部材(プロファイル)間の継手部の使用限界屈曲角および使用限界抜出し量により、安全性の照査を行うことが可能。

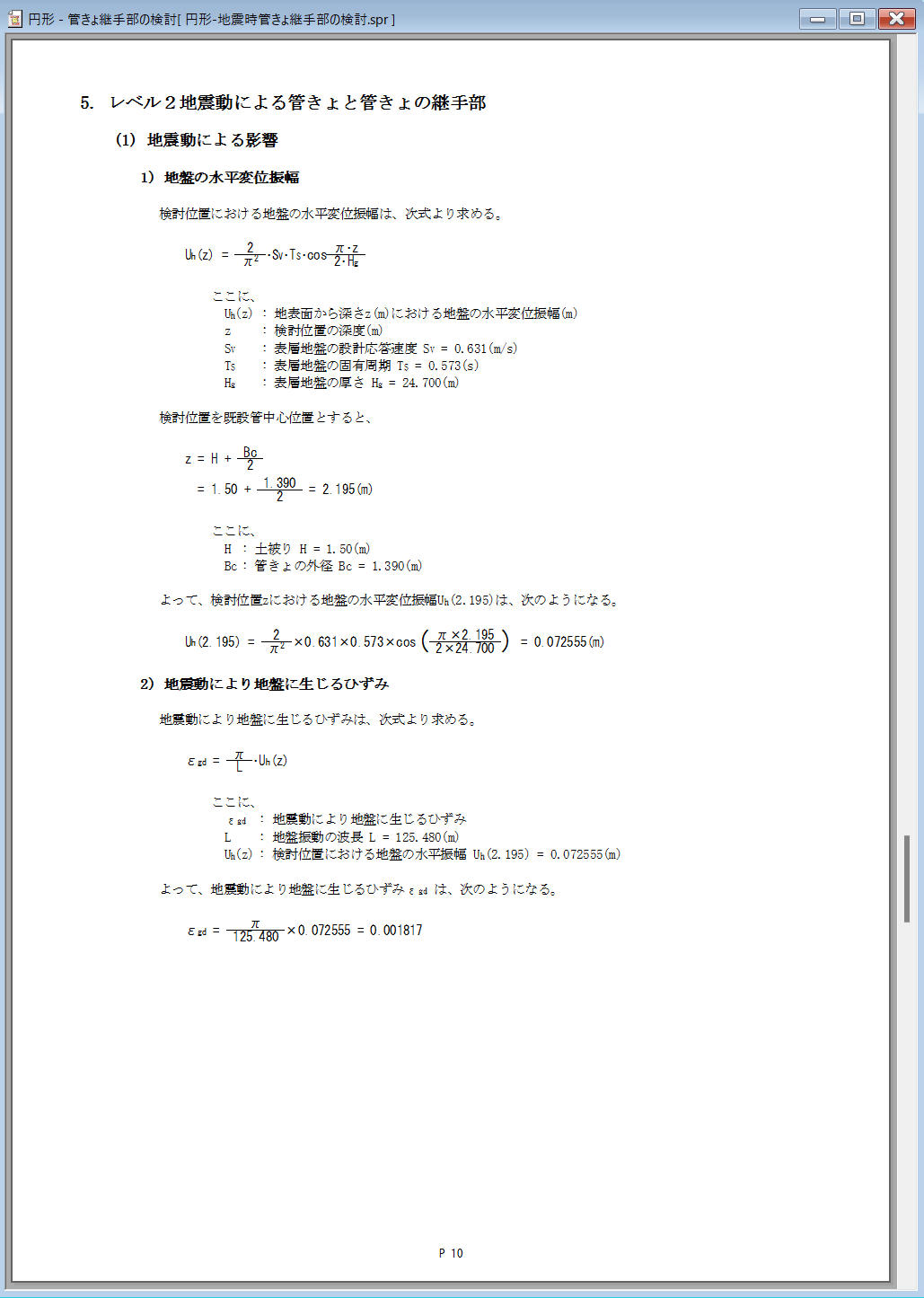

• レベル２地震動では､地震動による屈曲角および抜出し量､地盤の液状化に伴う地盤沈下による屈曲角および抜出し量､地盤の液状化に伴う永久ひずみによる抜出し量､急傾斜地での永久ひずみによる抜出し量､地盤の硬軟急変部の抜出し量､浅層不整形地盤での抜出し量に対して､かん合部材(プロファイル)間の継手部の終局用限界屈曲角および終局限界抜出し量により、安全性の照査を行うことが可能。
• 埋設条件、既設条件および更生条件は、基本的に｢常時の検討｣と同様な設計条件を設定することが可能。
• せん断弾性波速度V_Sは､｢N値より算出｣または｢実測値を入力｣から選択可能。
• 固有周期T_Sを算出する時の地盤の特性値T_Gに乗じる係数を地震動毎（レベル１・レベル２）に設定可能。また、固有周期T_Sを直接入力することも可能 なため、地盤の動的解析等で得られた結果を反映することも可能。
• 設計応答速度を地震動毎(レベル１地震動･レベル２地震動)に直接入力することが可能なため、地盤の動的解析等で得られた結果を反映することが可能。

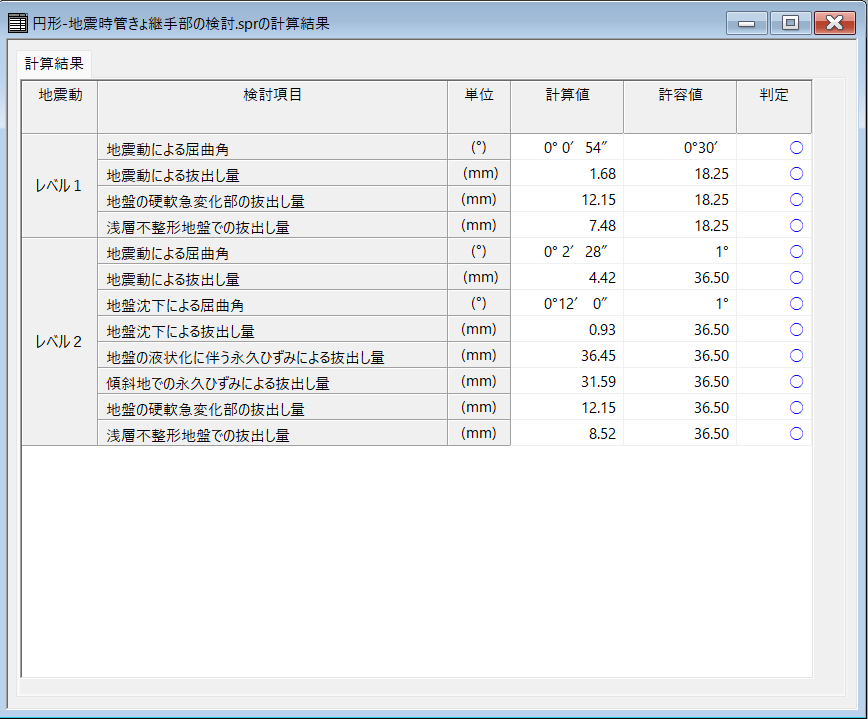

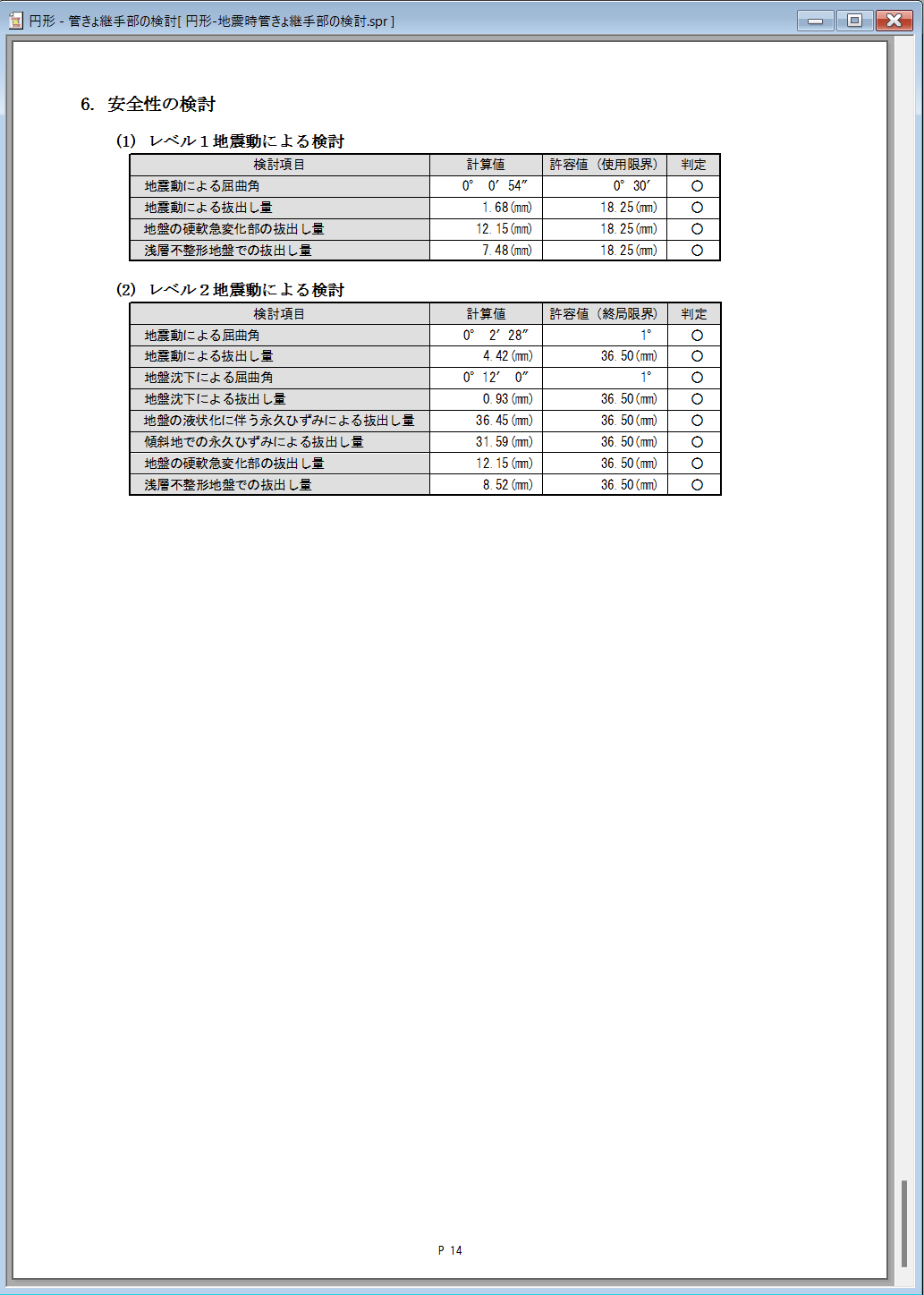

• 各検討項目に対しての照査結果を画面により確認可能。
• 照査結果は、報告書形式で出力することが可能で､Microsoft Office Wordへの出力も他のCivilPlazaシリーズと同様にサポート。

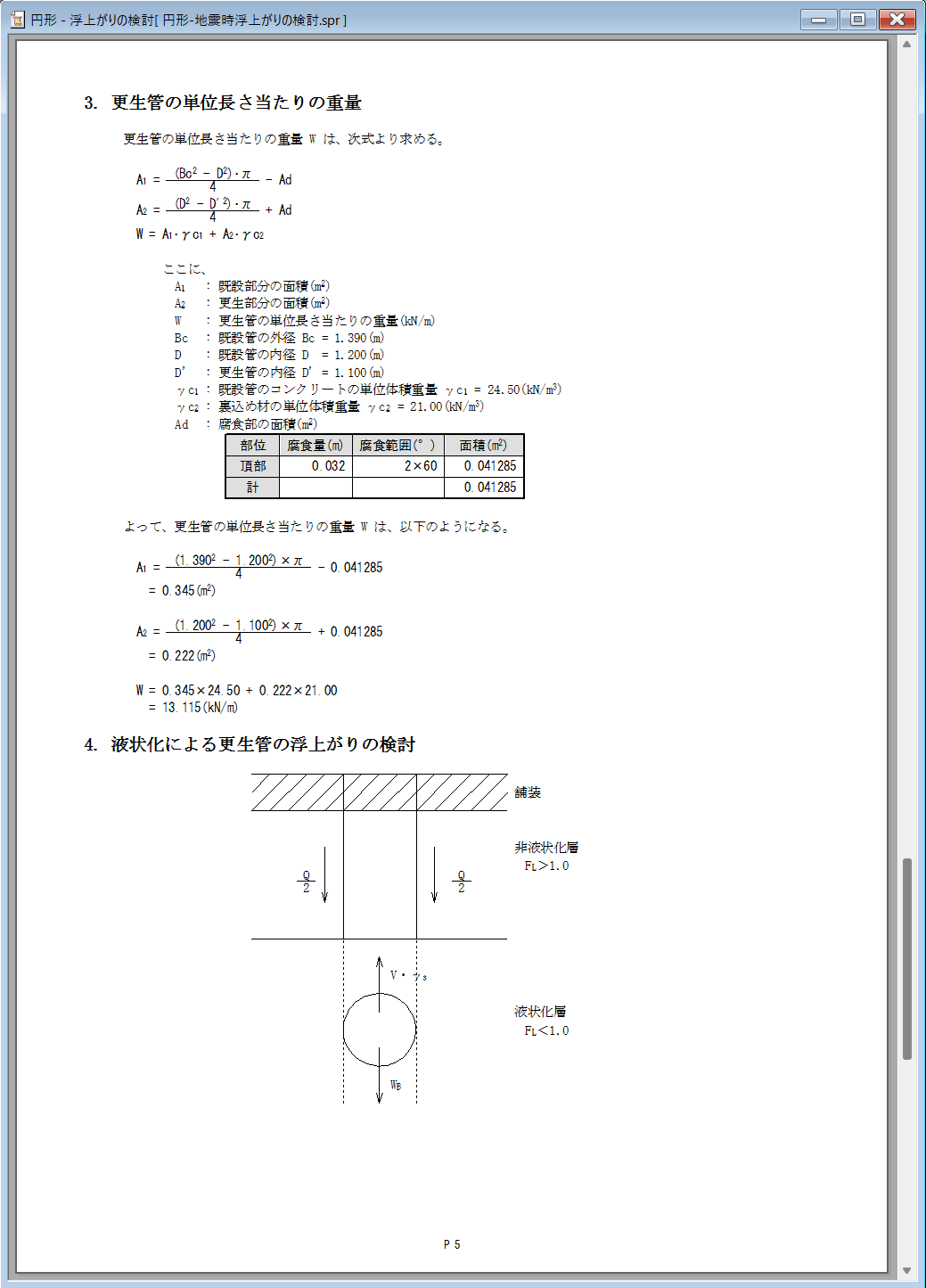

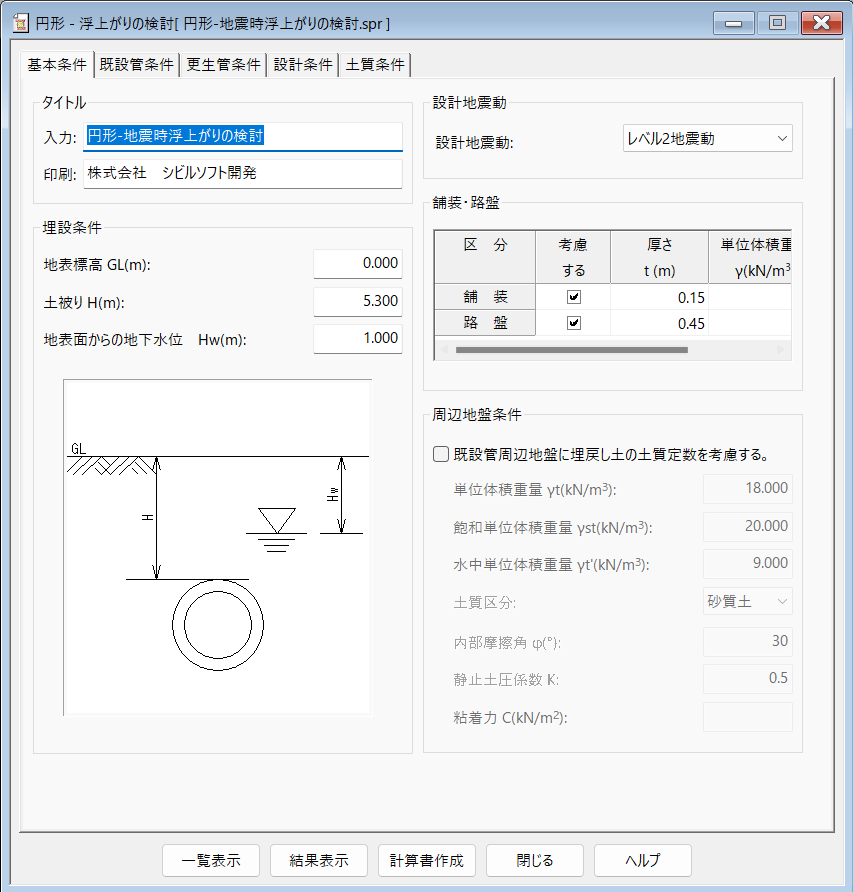

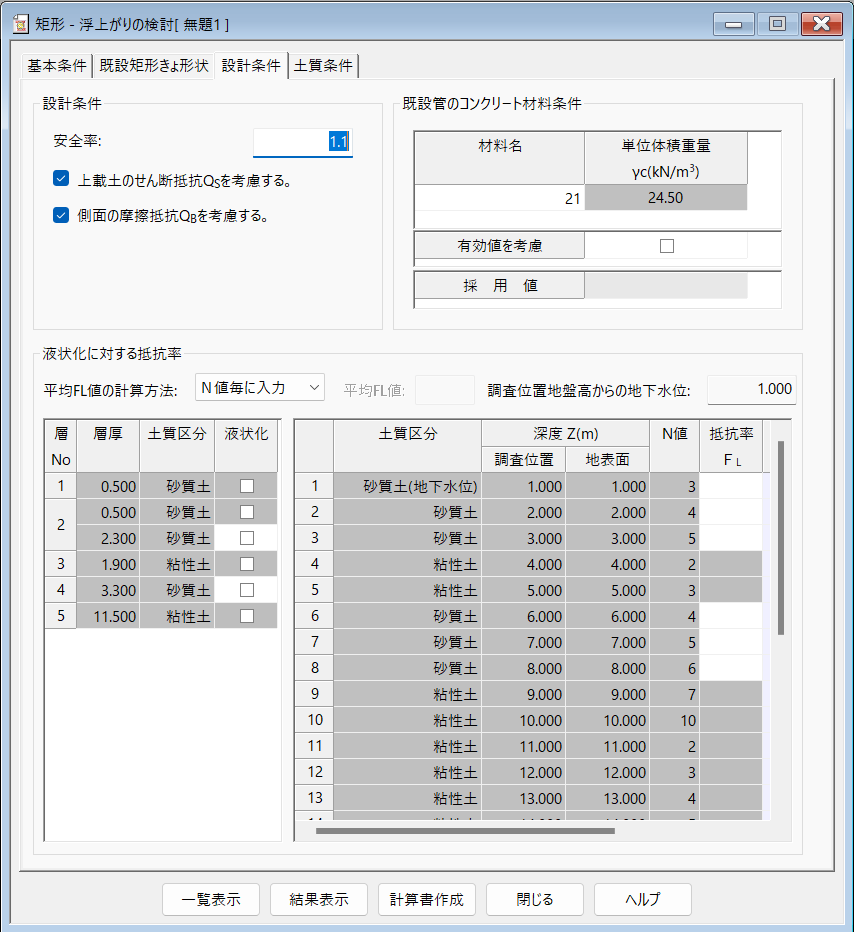

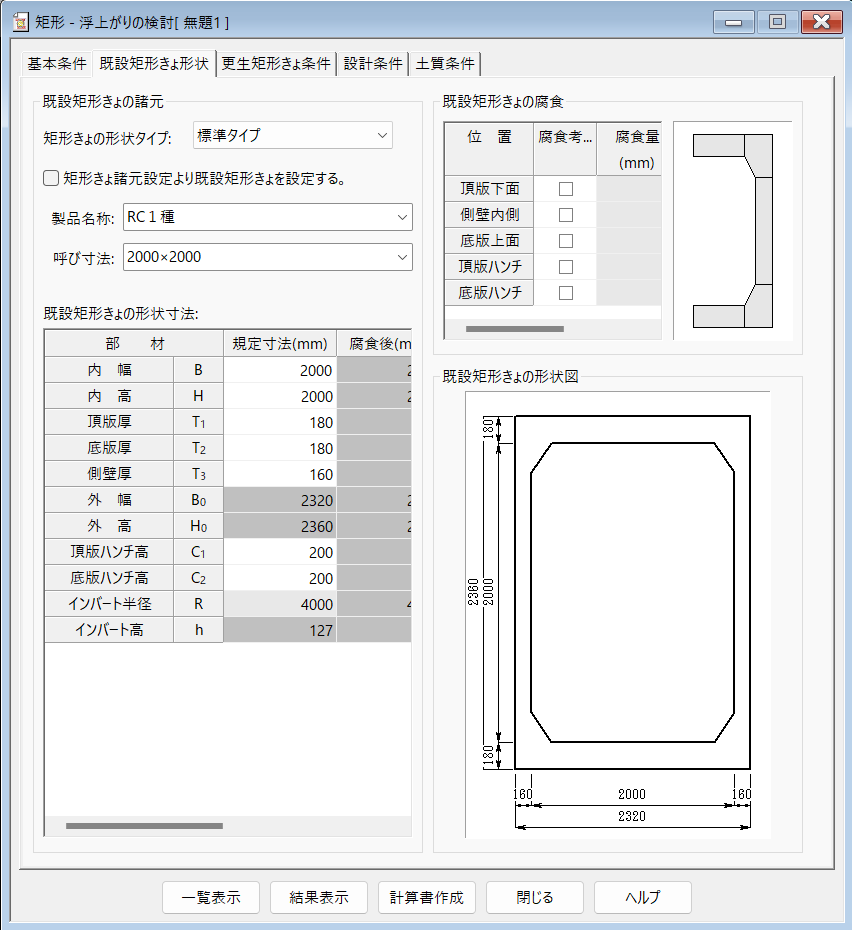

地震時の浮上がりの検討では、SPR工法(製管工法)により更生された複合管に対して、周辺地盤の液状化に伴う浮上がりの安全性の照査を行うことが可能です。

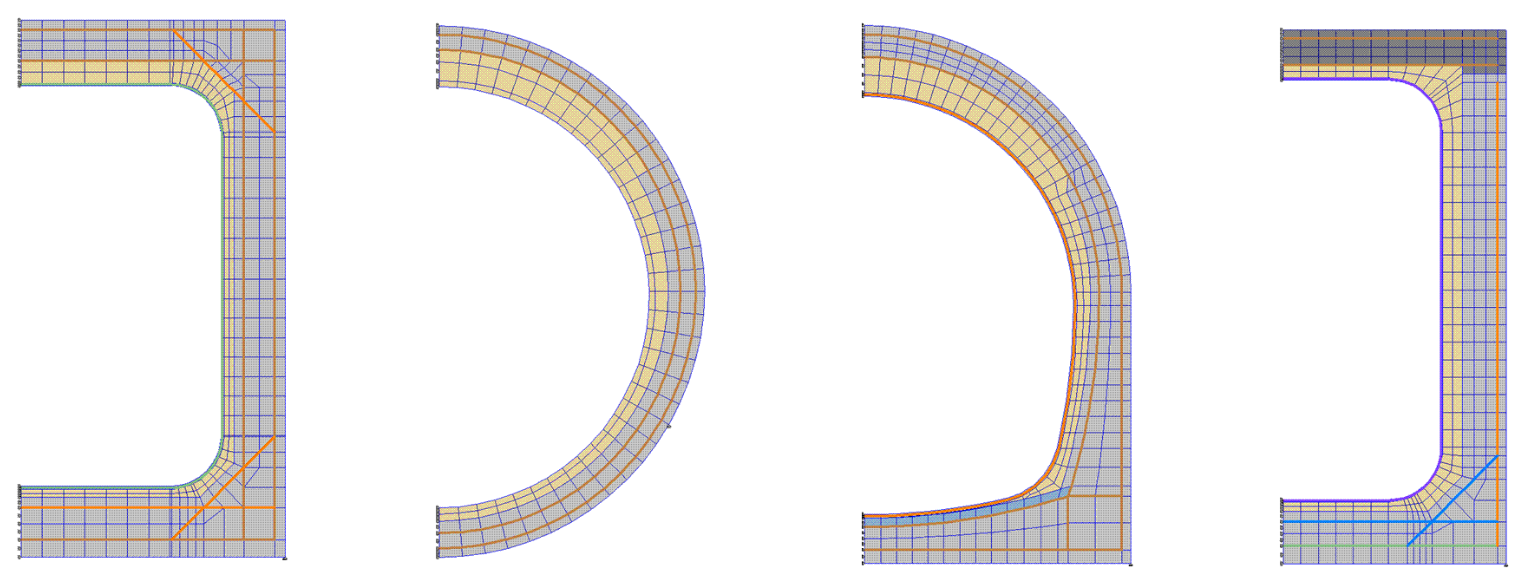

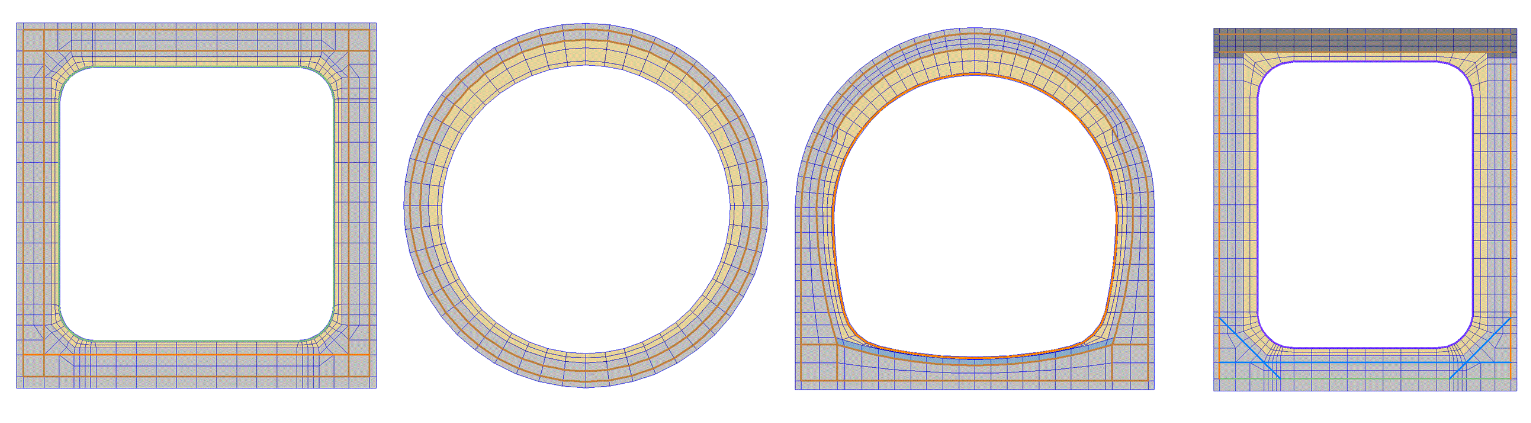

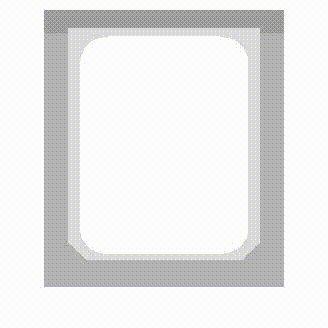

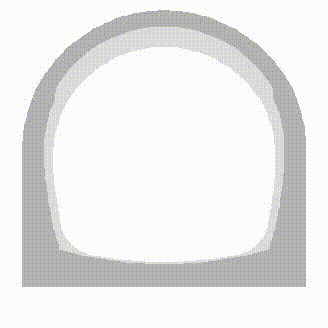

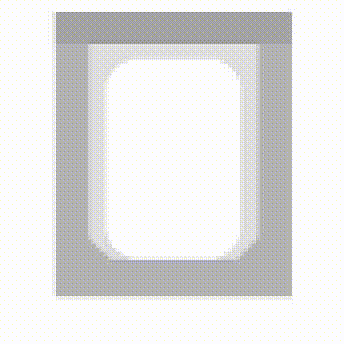

• 対象断面形状として、円形、矩形、馬蹄形および蓋掛けの4タイプの液状化に伴う浮上がりの照査が可能(更生後の複合管の内面形状は既設管きょと同一形状)。
• 埋設条件、既設条件および更生条件は、基本的に｢常時の検討｣と同様な設計条件を設定することが可能。
• 舗装・路盤を考慮するかしないかの選択、矩形、馬蹄形および蓋掛けきょではおよび上載土のせん断抵抗、側面の摩擦抵抗、舗装・路盤を考慮するかしないかの選択が可能。

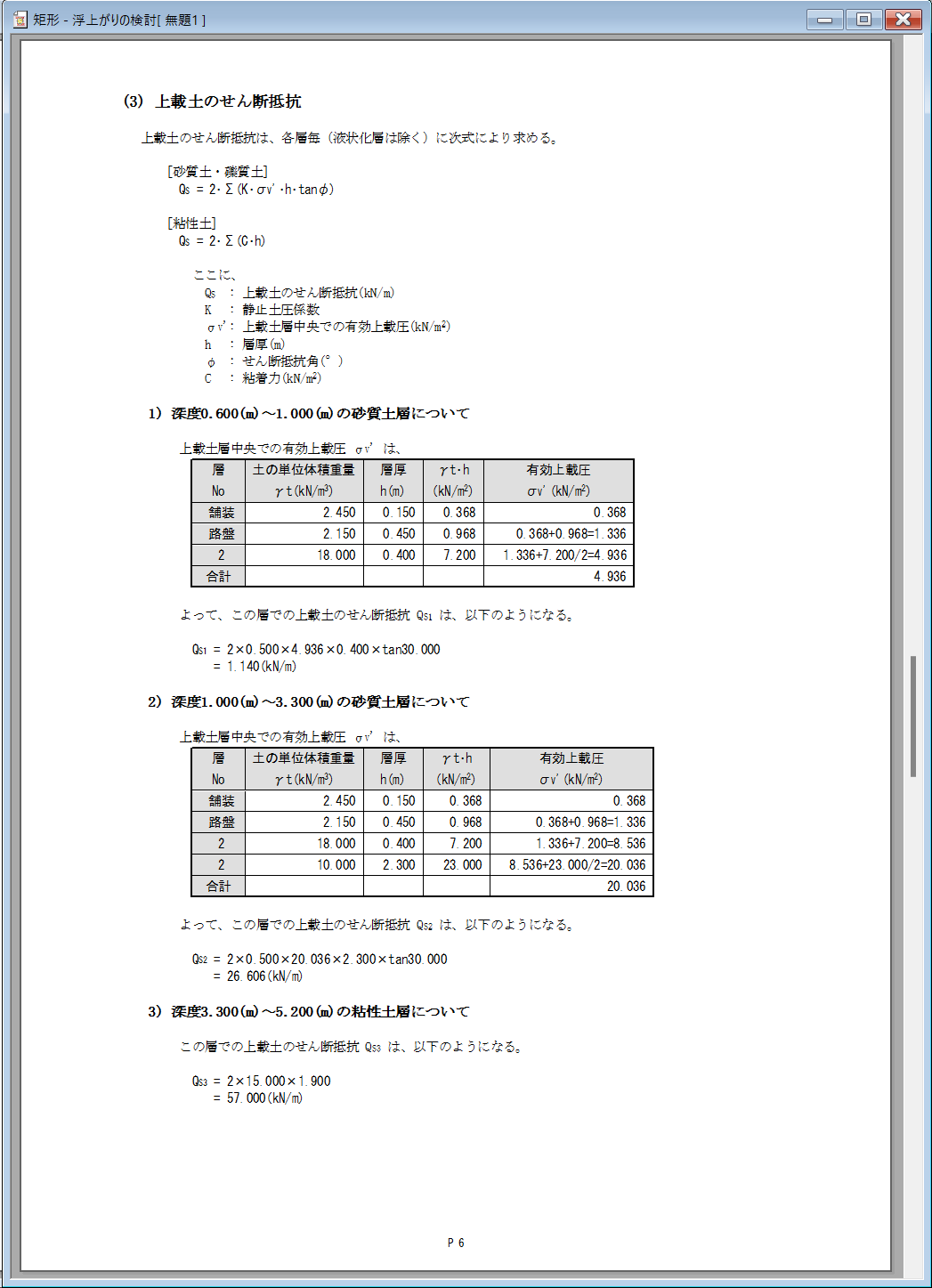

• 上載土の荷重、上載土のせん断抵抗、側面の摩擦抵抗の計算において、現地盤の土質条件とは別に埋戻土の土質条件を設定することが可能。

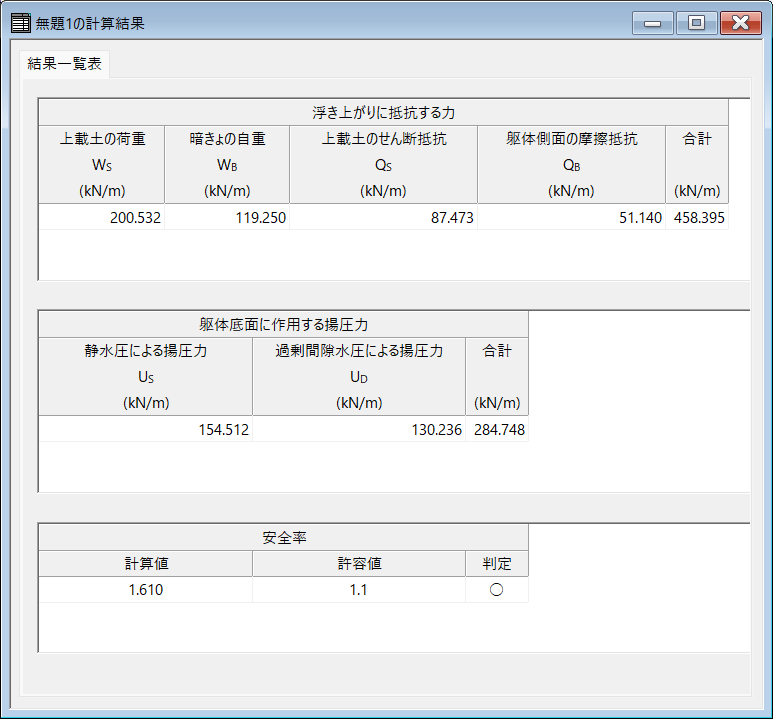

• 浮上がりに対する安全性の照査結果を画面により確認可能。
• 照査結果は、報告書形式で出力することが可能で､Microsoft Office Wordへの出力も他のCivilPlazaシリーズと同様にサポート。

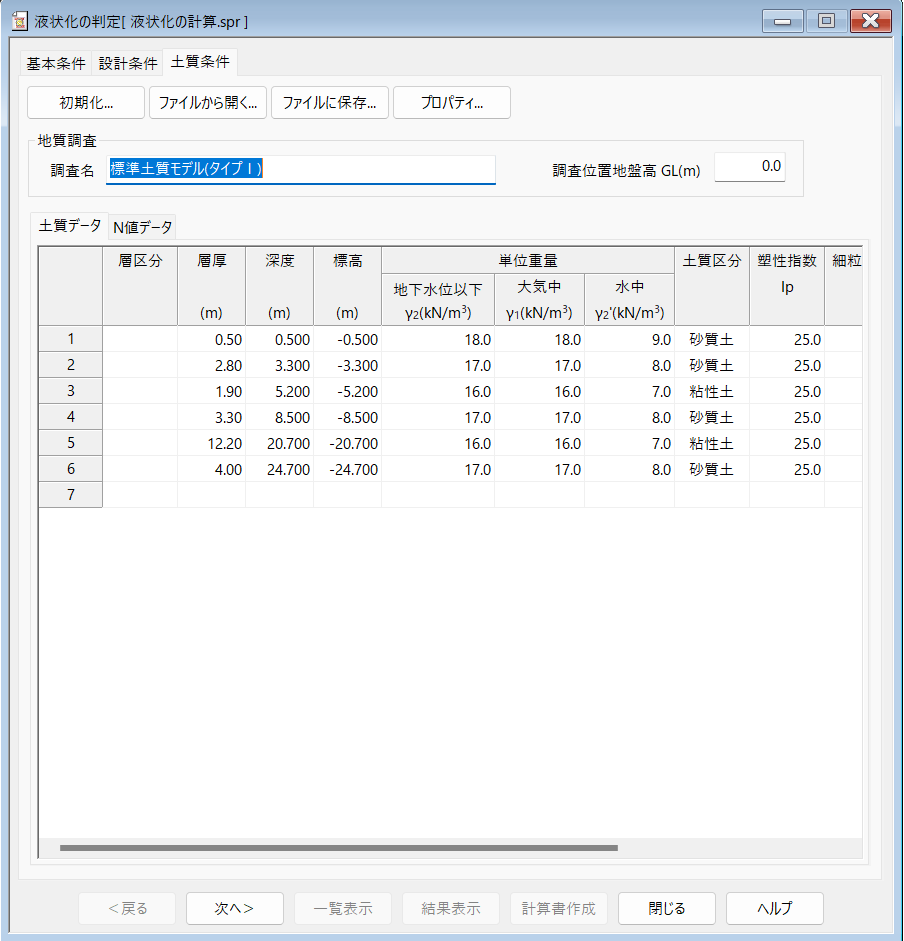

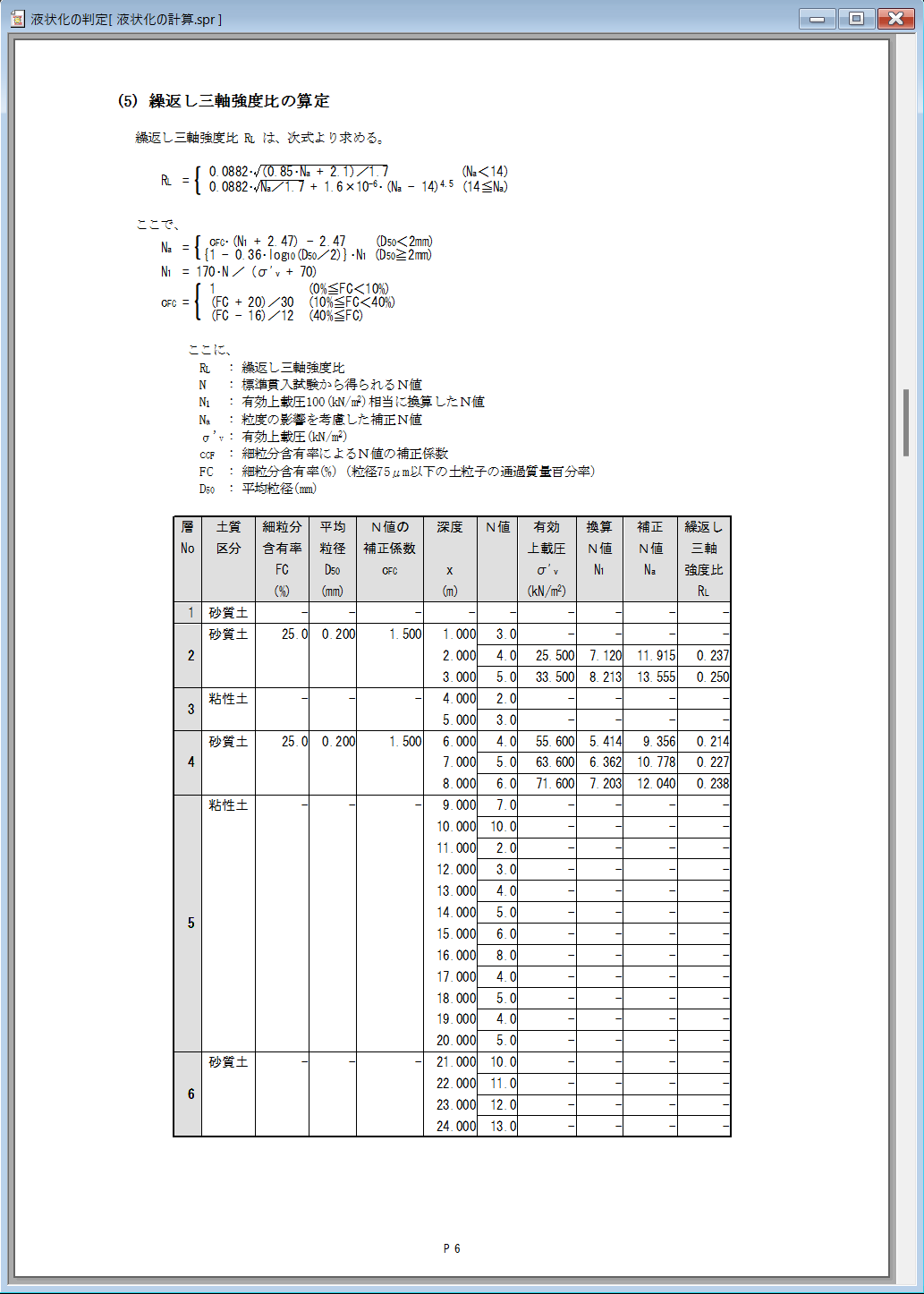

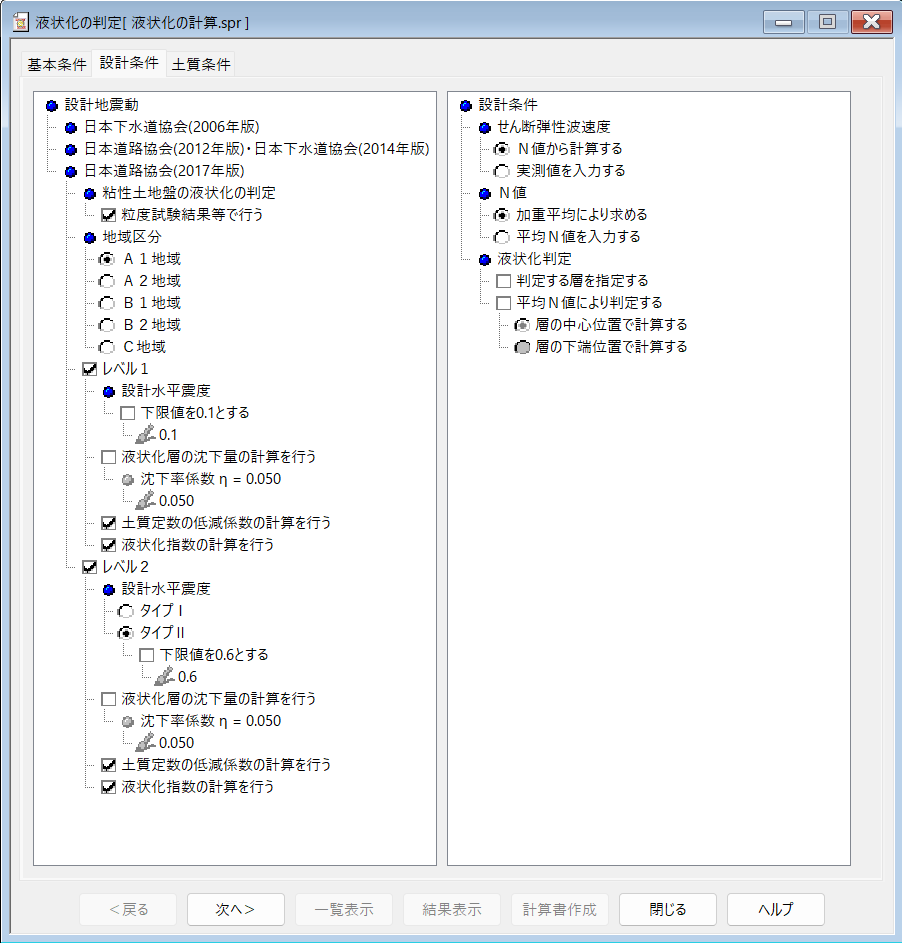

設計地盤が地下水で飽和した砂質士および軟弱な中間土で構成されている場合､その地層の液状化の可能性の有無について判定を行うことが可能です。

• 液状化層と判定された場合の各層の液状化による沈下量を算出することが可能。
• 液状化に対する抵抗率FLの値に応じた耐震設計上の土質定数の低減係数の算出を行うことが可能。

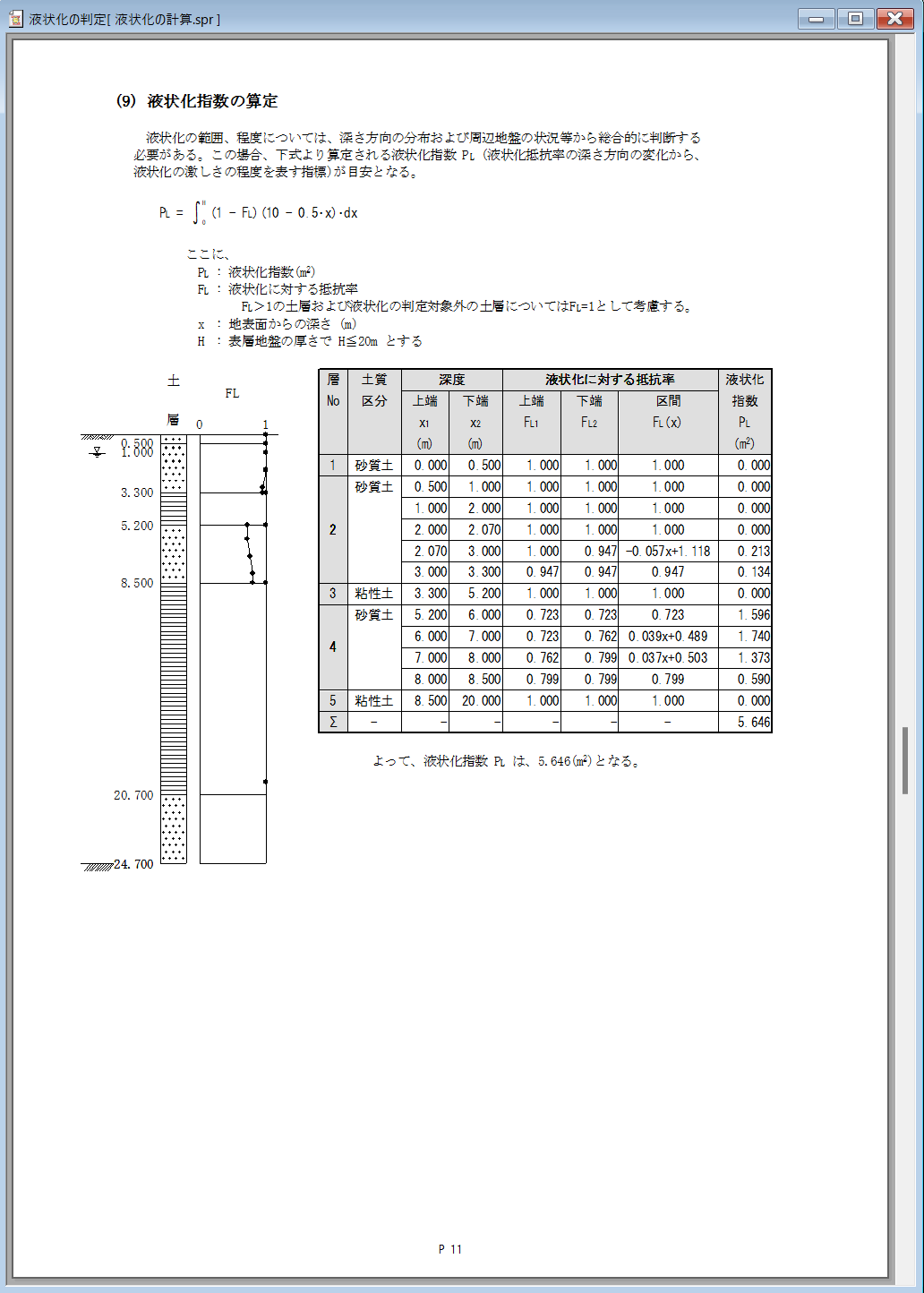

• 設計地盤の液状化指数PLを算出することが可能。
• 液状化に対する抵抗率FLが折れ線グラフで表示されるため、結果が一目で確認可能。

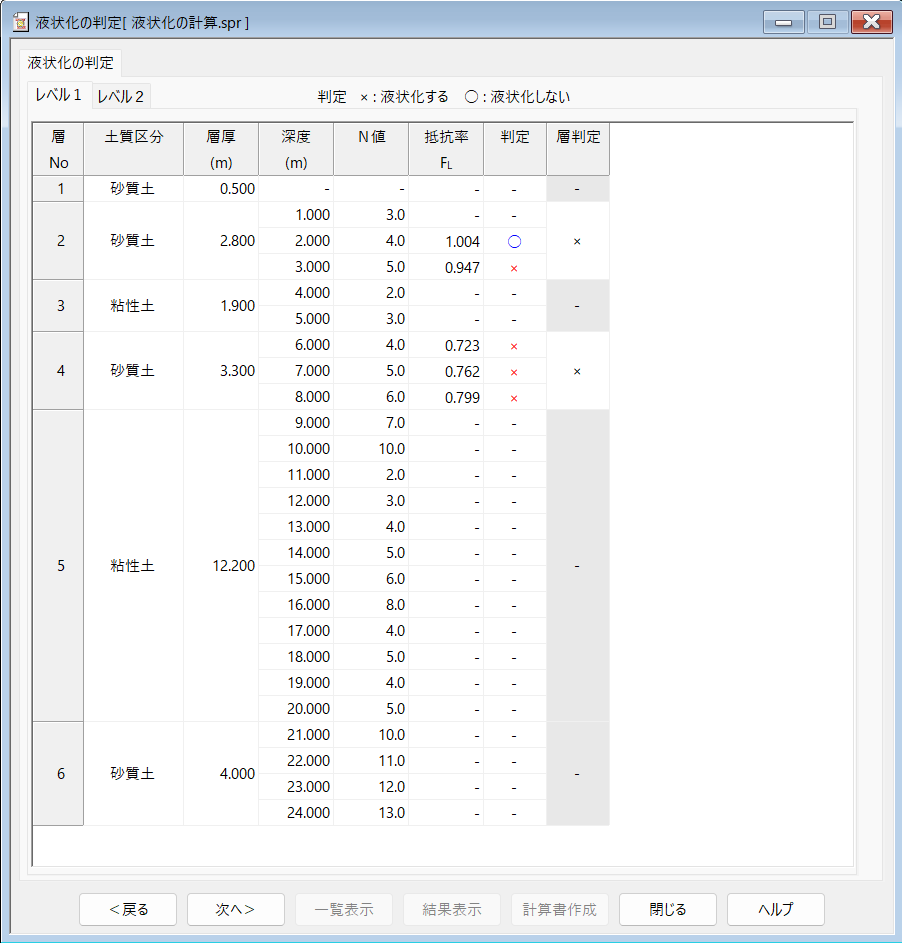

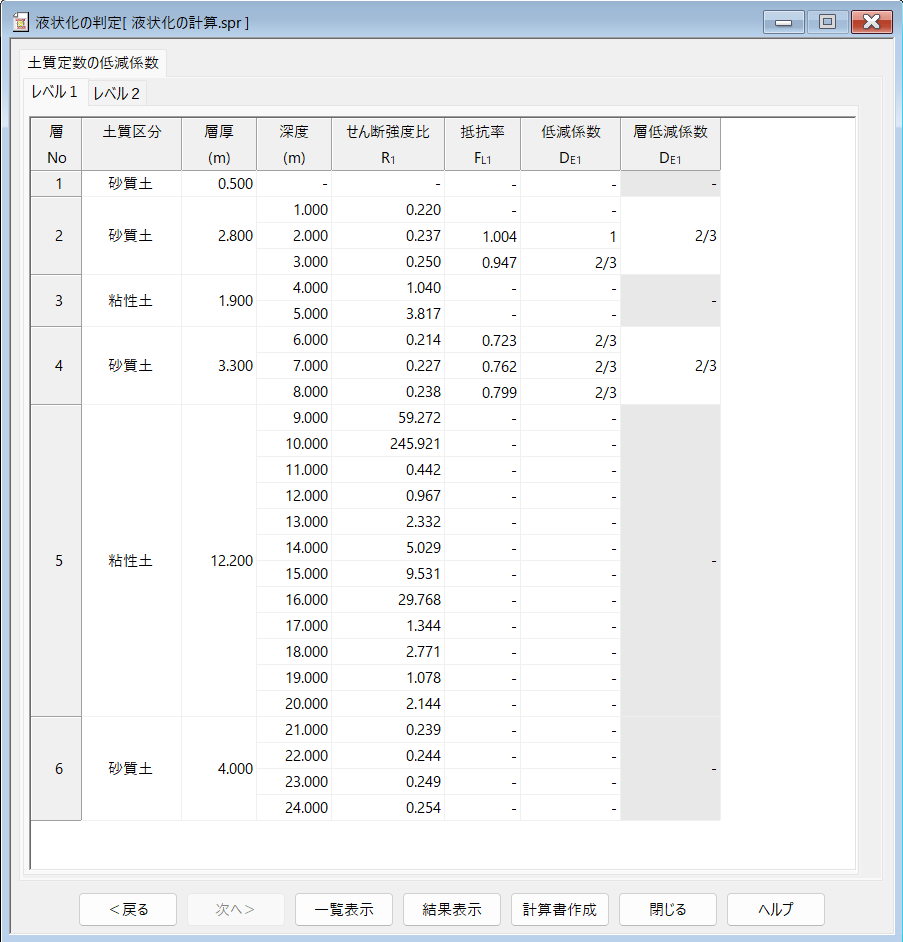

• 液状化の判定､液状化による沈下量､土質定数の低減係数および設計地盤の液状化指数を画面により確認可能。
• 照査結果は、報告書形式で出力することが可能で､Microsoft Office Wordへの出力も他のCivilPlazaシリーズと同様にサポート。

検討する際に複数のケース（マルチドキュメント）を同時に扱うことが簡単な操作で行えます。

• ドキュメント間でのドラック＆ドロップの機能により、計算の共通する入力データがコピーされます。
• マウスのホイールボタンを押すと、指定したドキュメントと同じデータが入力された状態で新規計算を自動作成します。
  一部の条件を変更して比較する場合などに大変便利です。

• 枠線「枠線の表示・非表示」「線種・太さ」「余白」の設定可能。
• ページ番号「スタイル」「ページ番号の表示・非表示」「開始番号の数値入力」「文字書式・サイズの選択」「表示位置」の設定可能。
• 会社名「表示・非表示」「会社名入力」「フォント選択」「表示位置」の設定可能。
• 書式「文章の行間」「タイトル文字表示・非表示」「設定項目の文字書式・サイズの選択」の設定可能。
• 絵図「印字される図の文字書式・サイズ」の設定可能。

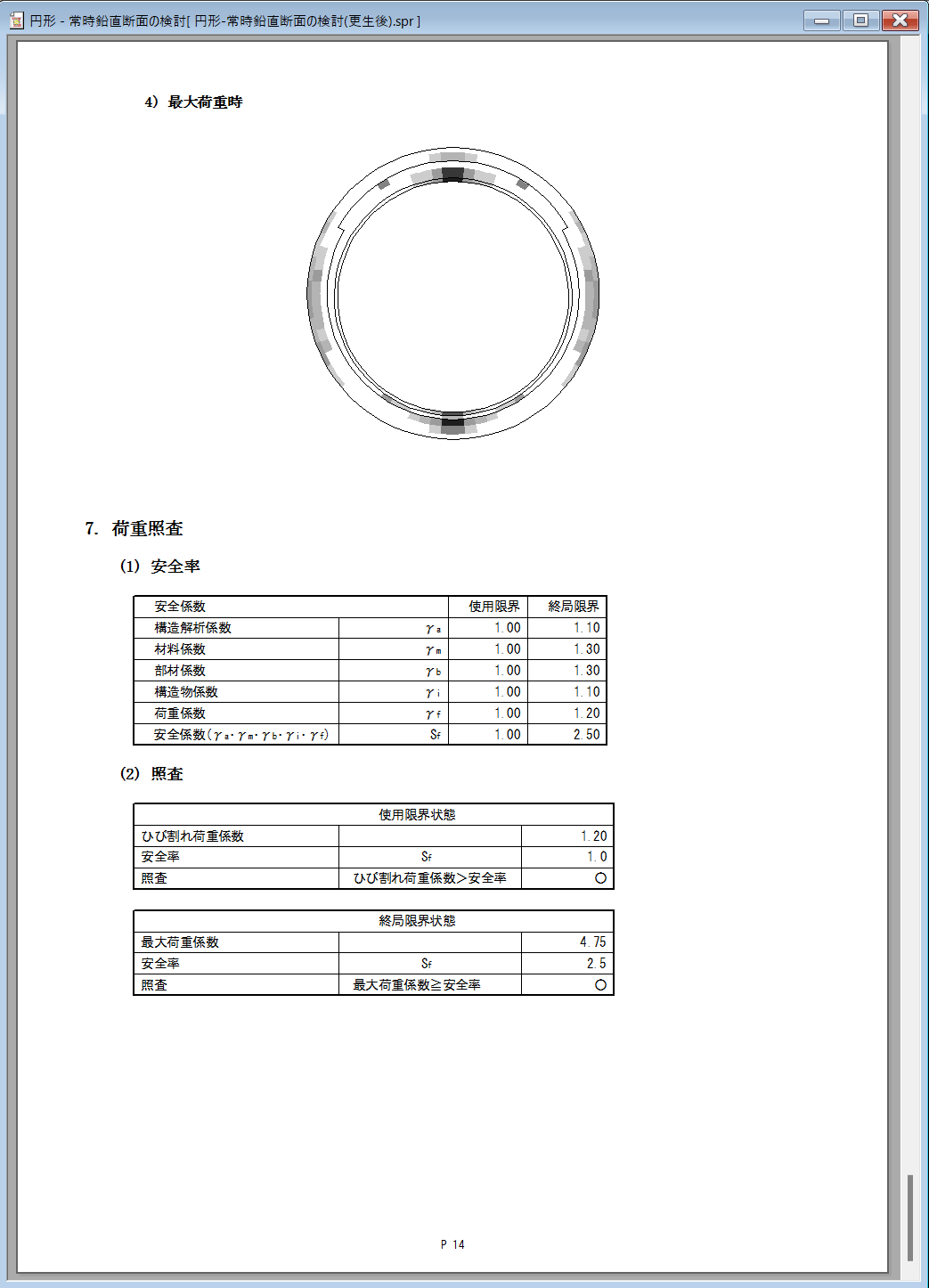

• ページ設定では、ワープロソフト等と同様の充実した設定が行え、TrueTypeフォントも使用でき、計算書類を理想のまま印刷できます。また、同時に複数の計算結果を印刷プレビューで表示することも可能です。

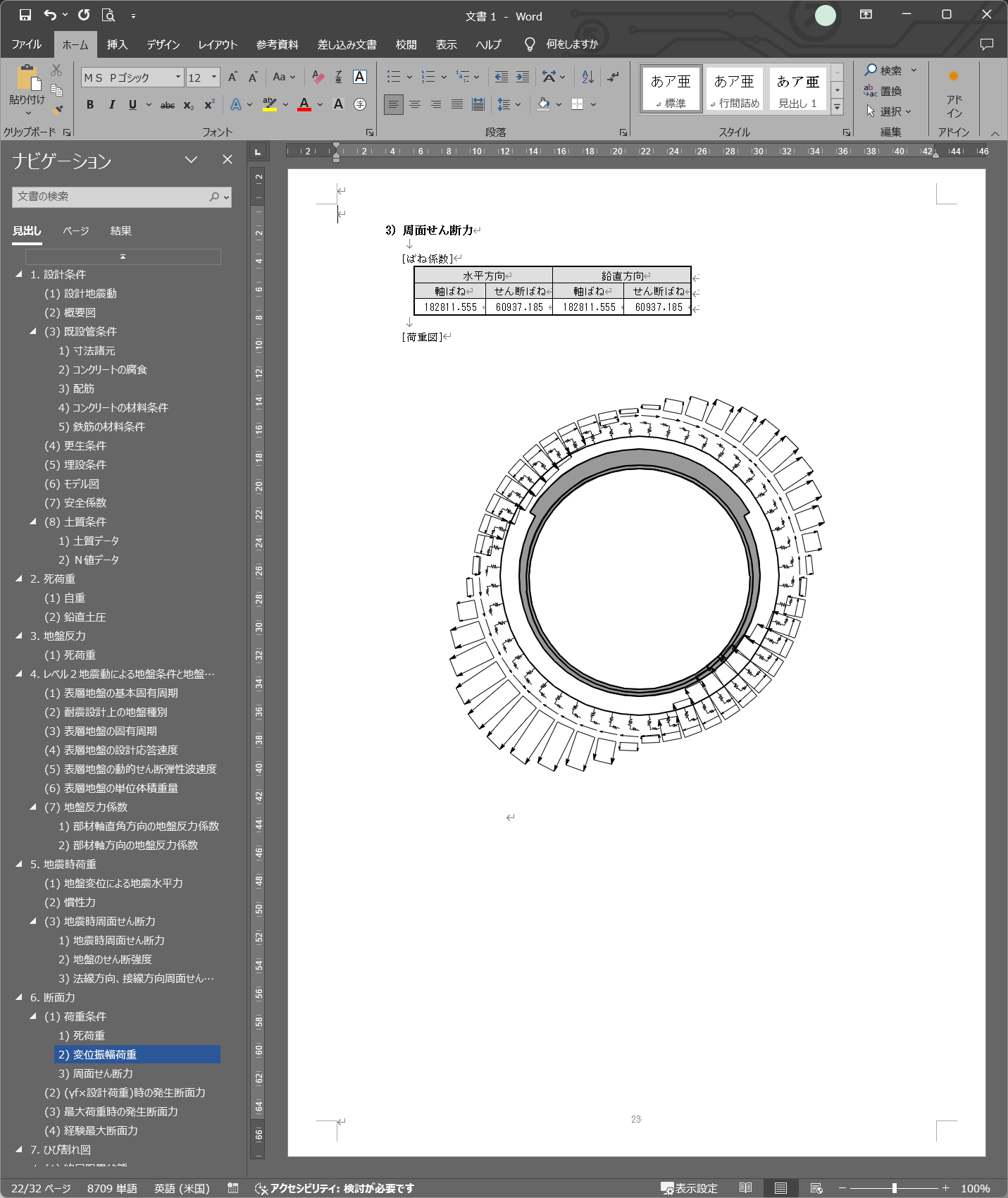

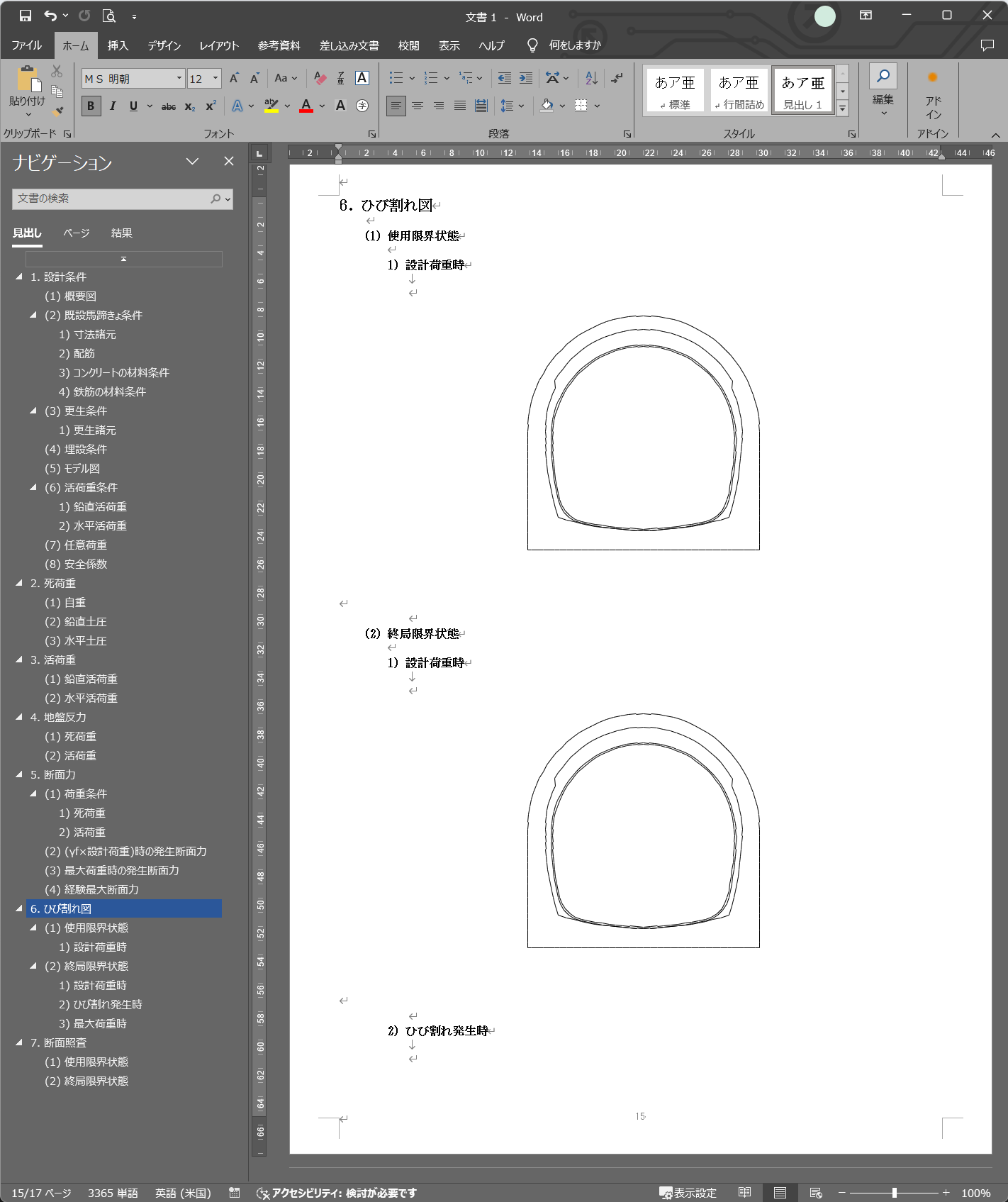

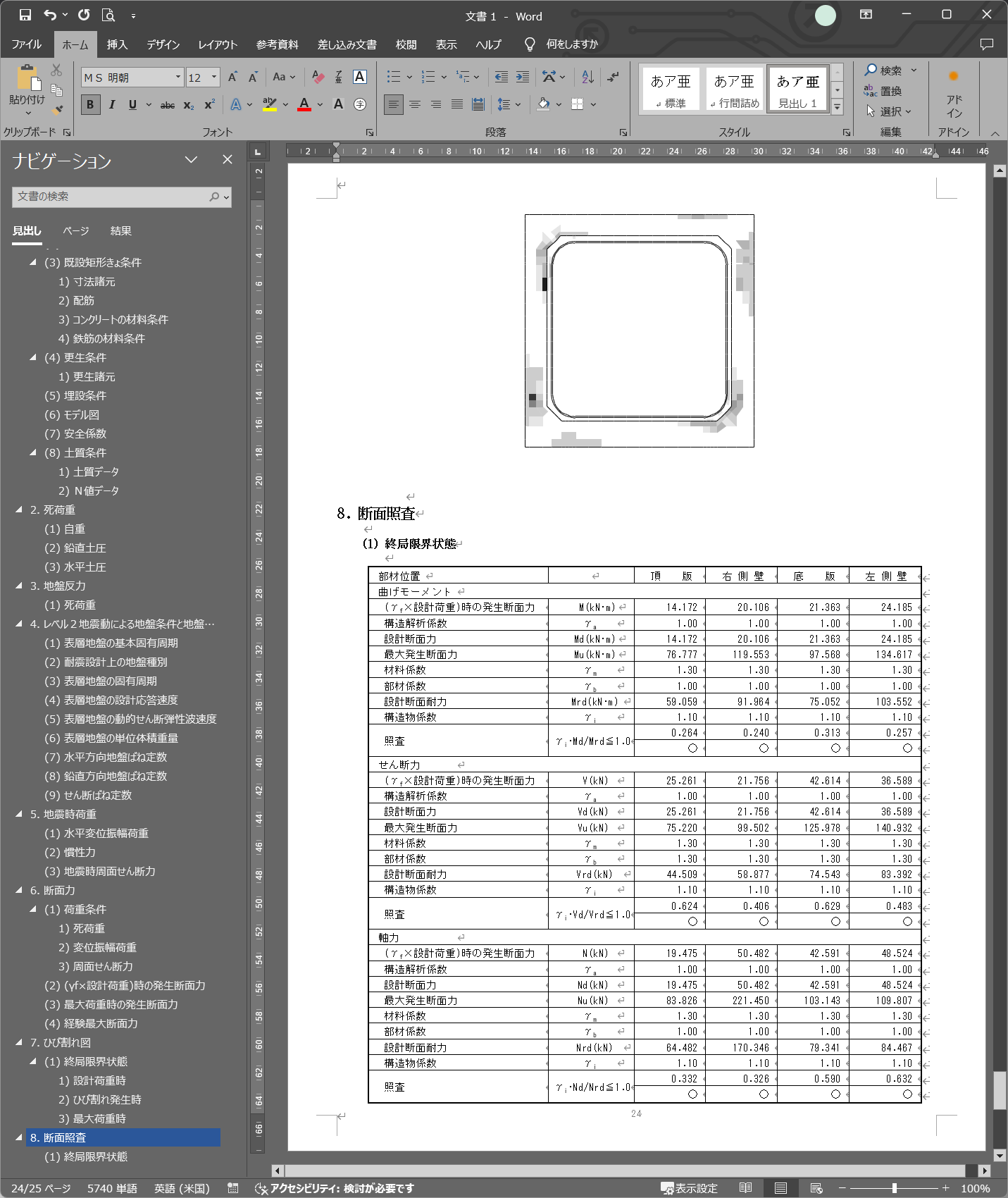

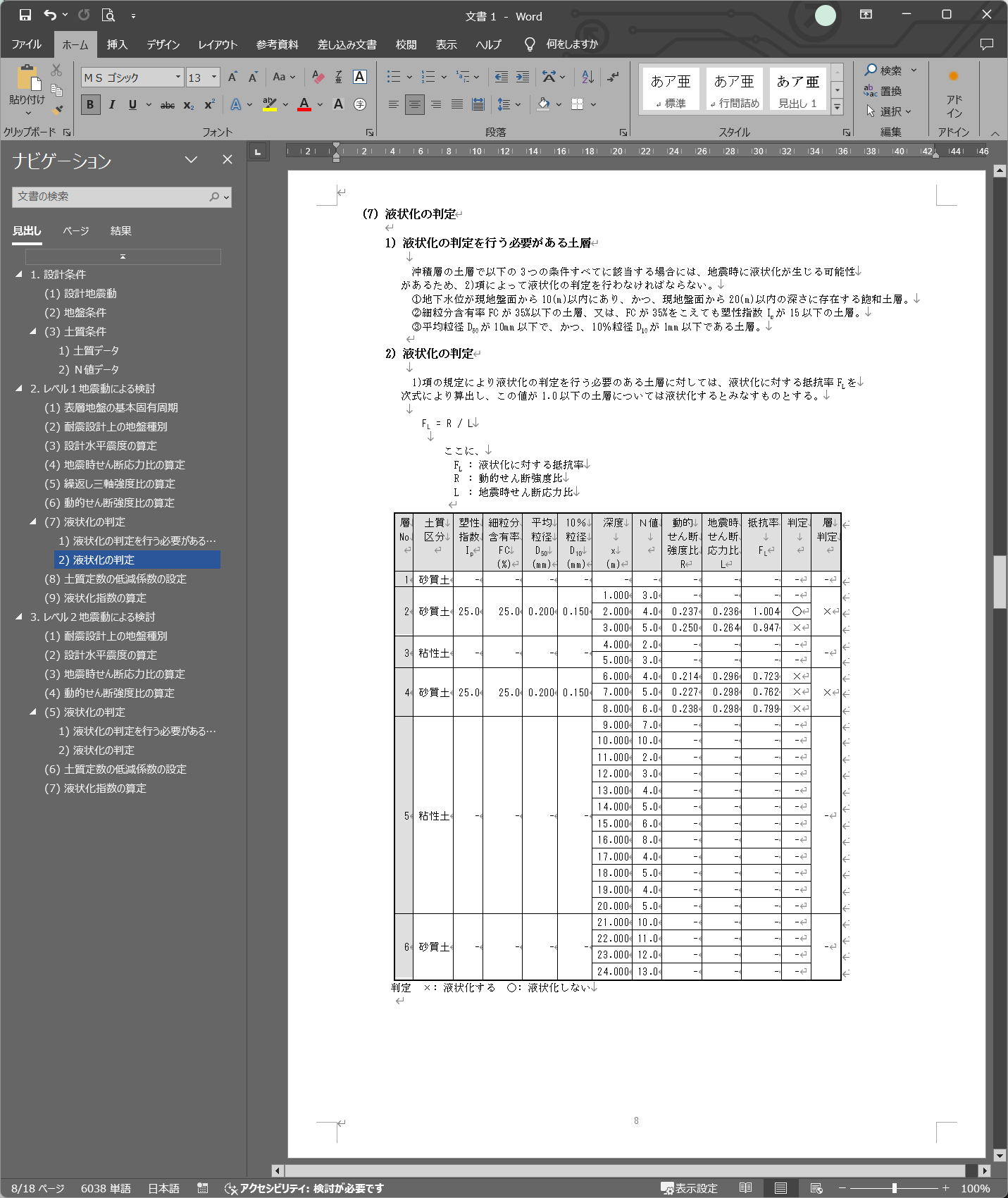

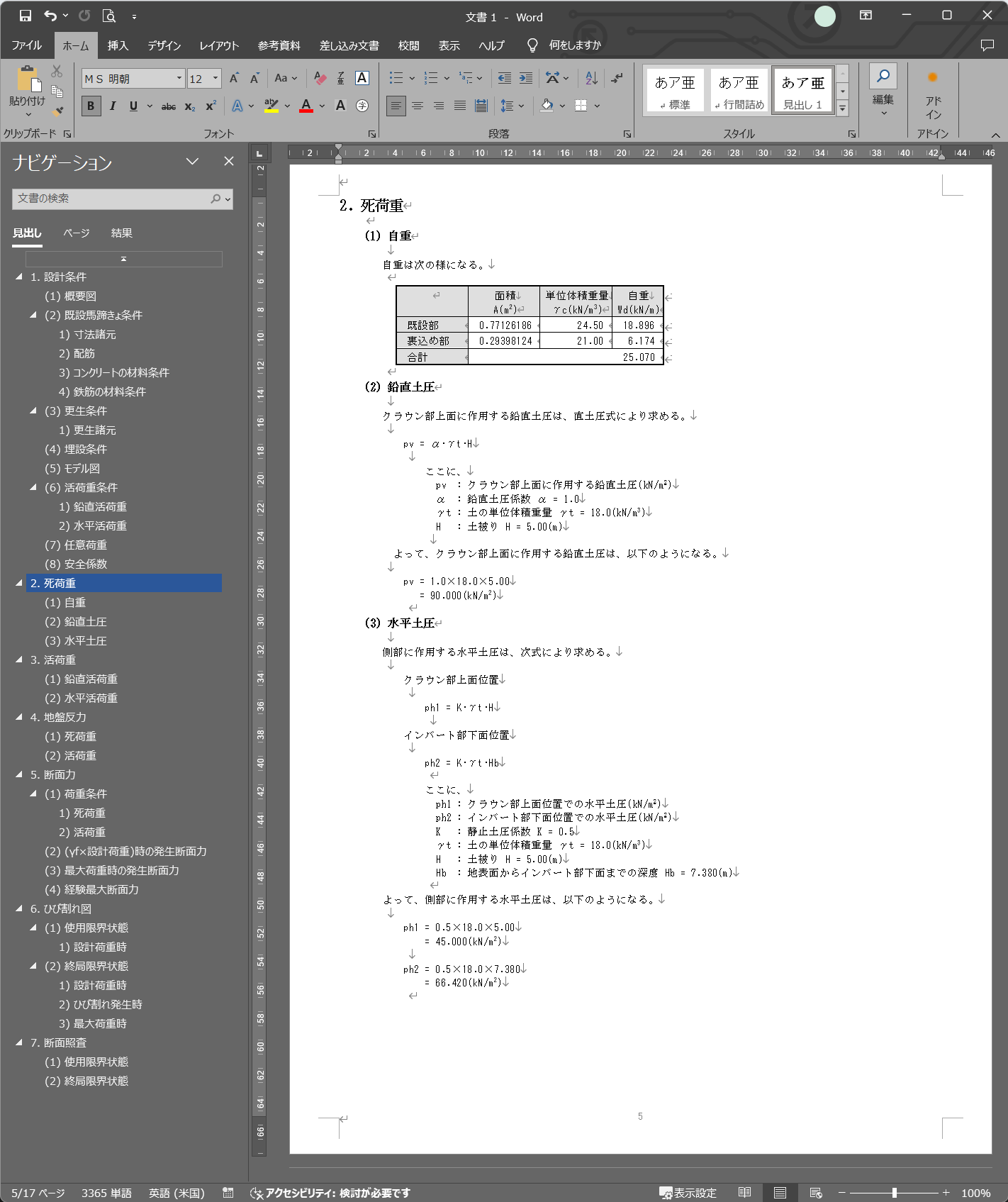

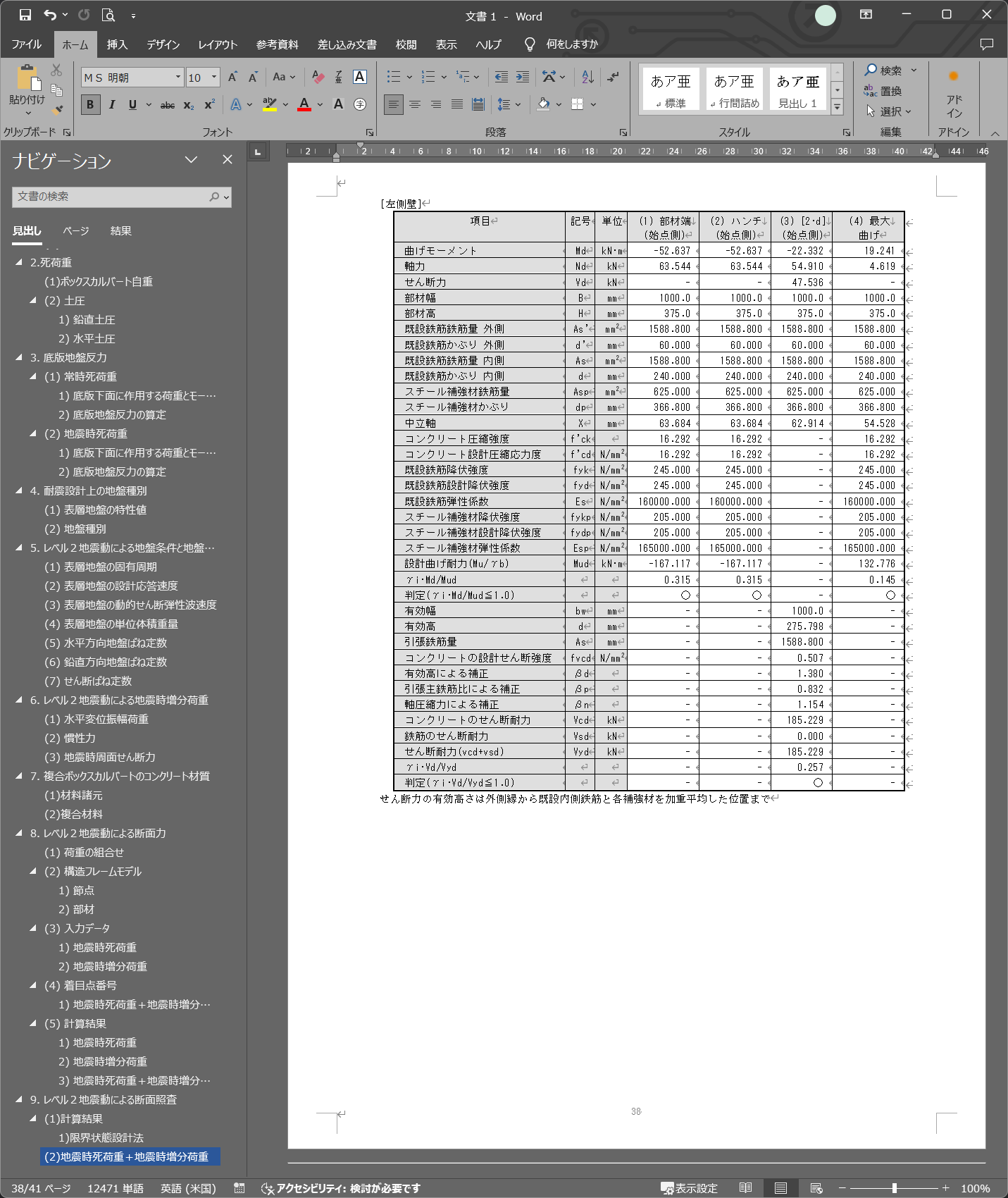

• Microsoft Wordに計算結果を高速で直接出力することができ、計算書における数式や図形および表など全てWordで作成した場合と同じようにネイティブなWordデータとして出力され、見出しマップも自動的に作成されますので文章の検索や編集が容易にできます。

  ※ 直接プリンタやPDFファイルにも出力することができます。
  ※ PDFファイルを出力する場合には、別途Adobe Acrobatが必要になります。
